本發明涉及一種阻尼裝置，尤其是一種能控制雙向擺動時阻尼力的擺動式阻尼裝置。

本發明涉及一種健身器械，尤其是一種能控制雙向擺動時阻尼力的健身訓練器。

背景技術：

在現代社會中，伴隨著工作時間的延長、生活節奏的加快、工作壓力的增大，人們的身體狀況越來越差，亞健康人群越來越多，因此辦公健身器材、武術健身器材、太極健身器材的市場正在迅速擴大，而現有的健身器材產品過于滯后，不能滿足和適應社會的潛在需求。

隨著科學意識的提升，健身更講究科學訓練，科學訓練主要體現在訓練方法的科學、及訓練器材的科學上。人們?cè)阱憻掃^程中，肌肉的狀態隨著鍛煉而不斷發育、強壯，因此健身訓練器需要具備有強度可調節的功能，由此滿足不同健身階段下，健身者的實際需要。為達到強度控制的目的，健身訓練器會通過裝設阻尼裝置來實現。但是，現有阻尼裝置存在兩種情況：1、單向運動時有阻尼力，回復時則無阻尼力；2、雙向運動時均有阻尼力，但是雙向時阻尼力大小一致，無法調節。

另外，現有健身訓練器中，通過往復擺動幫助肌肉群進行鍛煉的健身裝置很多，如：中國專利申請日為2007年12月27日，申請?zhí)枮?007100602114的“擺動健身裝置”，該專利公開的方案通過手部往復擺動來實現手部肌肉運動。中國專利申請日為2013年4月27日，申請?zhí)枮?013101541185的“健身裝置”，該專利公開的方案通過腿部往復踩踏來實現身體腿部肌肉運動。除此之外，還存在如扭背式等通過往復搖擺形式進行健身的設備。但是，這些健身裝置相對結構簡單，無法滿足科學的訓練需求。如：1、無法提供可調節的阻尼力，以滿足不同訓練階段的需求；2、雙向擺動過程中，順時針方向及逆時針方向的阻尼力無法獨立調節；3、使用時因?yàn)榕浼g的摩擦，噪音大；4、活動部件易磨損，容易發生事故，造成使用者受傷；5、對場地要求高，設備成本高昂。

技術實現要素：

為了克服現有技術的不足，本發明提供了一種結構簡單，低噪低損耗；在往復擺動過程中，順時針方向所受阻尼力與逆時針?biāo)敵鲎枘崃蓡为?dú)自由設定調節的擺動式阻尼裝置。

本發明解決其技術問題所采用的技術方案是：一種擺動式阻尼裝置，包括有：

帶流體腔的阻力缸，該流體腔為圓柱形結構；

安裝于流體腔內、且沿流體腔中心線布置并貫穿流體腔的轉軸，該轉軸其中一端部延伸至阻力缸外并形成聯動端，轉軸與阻力缸間密封配合；

安裝于流體腔內壁和轉軸之間、且用于將流體腔分隔為第一流體腔和第二流體腔兩個獨立密閉空間的定子塊和動子塊，定子塊和動子塊均沿著轉軸軸向布置、且與流體腔內壁抵靠并密封配合，定子塊與流體腔內壁固定、并與轉軸間轉動配合，動子塊與轉軸固定、并與流體腔內壁轉動配合；

開設于阻力缸處、且與第一流體腔內部相連通的第一回油孔，第一回油孔處外接有第一回油管路，該第一回油管路包括并聯設置的第一雙向回油管路和第一單向回油管路，第一雙向回油管路處設有用于控制流量的第一控制閥，第一單向回油管路處設有用于限制流體腔內液體流出的第一單向閥；

開設于阻力缸處、且與第二流體腔內部相連通的第二回油孔，第二回油孔處外接有與第一回油管路相連通的第二回油管路，該第二回油管路包括并聯設置的第二雙向回油管路和第二單向回油管路，第二雙向回油管路處設有用于控制流量的第二控制閥，第二單向回油管路處設有用于限制流體腔內液體流出的第二單向閥。

本發明的有益效果是：定子塊可通過緊固件或一體結構與阻力缸固定，而動子塊與轉軸聯動、并在流體腔內繞轉軸轉動，在轉動過程中，實現第一流體腔和第二流體腔的容積變化。流體腔內填充有液壓油(或其他可充當液壓油的液體)，流體腔整體容積是恒定的，第一流體腔和第二流體腔的容積成反向變化。因此，當通過轉動轉軸實現第一流體腔容積變小時，則第二流體腔容積將變大；反之，亦然。由于第一流體腔和第二流體腔間相互連通，則第一流體腔或第二流體腔內的壓力變化，將使得兩流體腔內液壓油的互換。假定轉軸正轉時，動子塊隨轉軸轉動，克服阻力擠壓液壓油進入第一回油孔、并輸送至第二流體腔，此過程中，動子塊克服阻力做功；若轉軸反轉，則動子塊反向運動，克服阻力擠壓液壓油進入第二回油孔、并輸送回第一流體腔內，整個過程就是該阻尼裝置中阻尼力的來源。由于第一單向回油管路的存在，因此第一回油管路中流出的流量大小，不受第一控制閥開合的大小影響，即無論第一控制閥設置多大開口量，第一單向回油管路中第一單向閥都能保證液壓油幾乎無阻礙地通過，因此第一回油管路的出流流量是不受第一控制閥控制的；但第一回油管路進液時，液壓油不能通過第一單向回油管路進來，而只能通過第一雙向回油管路進入第一流體腔，此時，第一控制閥的開口量則能控制來自第二流體腔液壓油的流量，即第一控制閥能控制第一回油管路的進流流量。至于第二回油管路所起的作用和第一回油管路的作用是一致的，即第二回油管路不能控制第二流體腔的出流流量，能控制第二流體腔的進流流量。也就是說，我可以通過控制第二控制閥開合量的大小，實現第一流體腔內液壓油進入第二流體腔的流量控制，也即控制對應方向上動子塊克服阻尼力的大小；通過控制第一控制閥開合量的大小，實現第二流體腔內液壓油進入第一流體腔的流量控制，也即控制對應方向上動子塊克服阻尼力的大小；綜上所述原理，與定子塊固定的轉軸在正轉和反轉的過程中，需要克服不同的阻尼力來做功，從而在雙向擺動過程中產生不同大小的阻尼力效果，滿足相應環境中的特定工作需要。本發明除此之外，還具有結構簡單，低噪低損耗的優點，應用前景巨大，適合不同領域的拓展。

阻力缸外固設有控制閥體，該控制閥體通過緊固件與阻力缸固定，第一回油管路和第二回油管路均開設于控制閥體內，第一回油管路其中一管口與第一回油孔相對接，第二回油管路其中一管口與第二回油孔相對接。在阻力缸外增設控制閥體，在滿足第一回油管路和第二回油管路的設置空間外，還能保護兩回油管路的安全，避免磕碰損壞。

在一些空間要求嚴格的地方，第一雙向回油管路和第一單向回油管路、及第二雙向回油管路和第二單向回油管路均采用油管結構，第一雙向回油管路和第一單向回油管路并聯設置、且在并聯端處匯合成一體的油管結構，第二雙向回油管路和第二單向回油管路并聯設置、且在并聯端處匯合成一體的油管結構。通過能彎曲的油管來進行連接，一來滿足惡劣空間的需求，二來能改善密封性能，避免出現漏油的情況。

為了使得空間布置更加合理，提高液壓油的輸送效率及密封性能，第一回油孔及第二回油孔均開設于流體腔的周側壁處。

同樣，為了使得空間布置更加合理，最大限度地增加第一流體腔和第二流體腔的有效工作空間，則第一回油孔及第二回油孔靠近定子塊所在位置設置。

為了克服現有技術的不足，本發明提供了一種結構簡單，低噪低損耗；在往復擺動過程中，順時針方向所受阻尼力與逆時針?biāo)敵鲎枘崃勺杂稍O(shè)定調節的擺動式阻尼裝置。

本發明解決其技術問題所采用的技術方案是：一種擺動式阻尼裝置，其特征是，包括有：

帶流體腔的阻力缸，該流體腔為圓柱形結構；

安裝于流體腔內、且沿流體腔中心線布置并貫穿流體腔的轉軸，該轉軸其中一端部延伸至阻力缸外并形成聯動端，轉軸與阻力缸間密封配合；

安裝于流體腔內壁和轉軸之間、且用于將流體腔分隔為第一流體腔和第二流體腔兩個獨立密閉空間的定子塊和動子塊，定子塊和動子塊均沿著轉軸軸向布置、且與流體腔內壁抵靠并密封配合，定子塊與流體腔內壁固定、并與轉軸間轉動配合，動子塊與轉軸固定、并與流體腔內壁轉動配合；

開設于阻力缸處、且與第一流體腔內部相連通的第一回油孔，第一回油孔處外接有第一回油管路；

開設于阻力缸處、且與第二流體腔內部相連通的第二回油孔，第二回油孔處外接有與第一回油管路相連通的第二回油管路；

安裝于第一回油管路和第二回油管路連接處、且用于控制第一回油孔和第二回油孔間流量的控制閥。

本發明的有益效果是：由于第一流體腔和第二流體腔間相互連通，則第一流體腔或第二流體腔內的壓力變化，將使得兩流體腔內液壓油的互換。假定轉軸正轉時，動子塊隨轉軸轉動，克服阻力擠壓液壓油進入第一回油孔、并輸送至第二流體腔，此過程中，動子塊克服阻力做功；若轉軸反轉，則動子塊反向運動，克服阻力擠壓液壓油進入第二回油孔、并輸送回第一流體腔內，整個過程就是該阻尼裝置中阻尼力的來源。至于阻尼力的調節，則通過控制閥來實現，控制閥所控制的流通量增大時，則阻尼力減小；若流通量減小，則阻尼力增大，由此滿足不同階段的鍛煉需要。通過與定子塊固定的轉軸正轉或反轉，使得動子塊克服不同的阻尼力來做功，從而在雙向擺動過程中產生不同大小的阻尼力效果，滿足相應環境下的工作需要。本發明除前述優點之外，還具有結構簡單，低噪低損耗的優點，應用前景巨大，適合不同領域的拓展。

為了克服現有技術的不足，本發明提供了一種結構簡單，低噪低損耗；在往復擺動過程中，順時針方向所受阻尼力與逆時針?biāo)敵鲎枘崃瑟?dú)立自由設定調節的健身訓練器。

本發明解決其技術問題所采用的技術方案是：一種健身訓練器，包括支架，該支架上安裝有阻尼裝置、及安裝于阻尼裝置上的擺動件，該阻尼裝置采用前述的搖擺式阻尼裝置，擺動件與轉軸聯動端相連接。

本發明的有益效果是：健身者通過手、腳或其他軀干部分帶著擺動件繞轉軸轉動，而轉軸轉動需要?jiǎng)幼訅K克服液壓油的阻力，從而為健身者的健身提供阻尼輸出。同時，由于阻尼裝置上第一回油管路和第二回油管路的設置，因此通過調節第一控制閥和第二控制閥，從而實現轉軸正轉和反轉過程中，健身者需要施加不同的力量來克服阻力，也即健身者在雙向擺動過程中，所需施加力量的強度是不一樣的，從而達到特定的健身目的。而且，健身訓練器還具有結構簡單，低噪低損耗的優點。

附圖說明

圖1為本發明實施例一的結構示意圖。

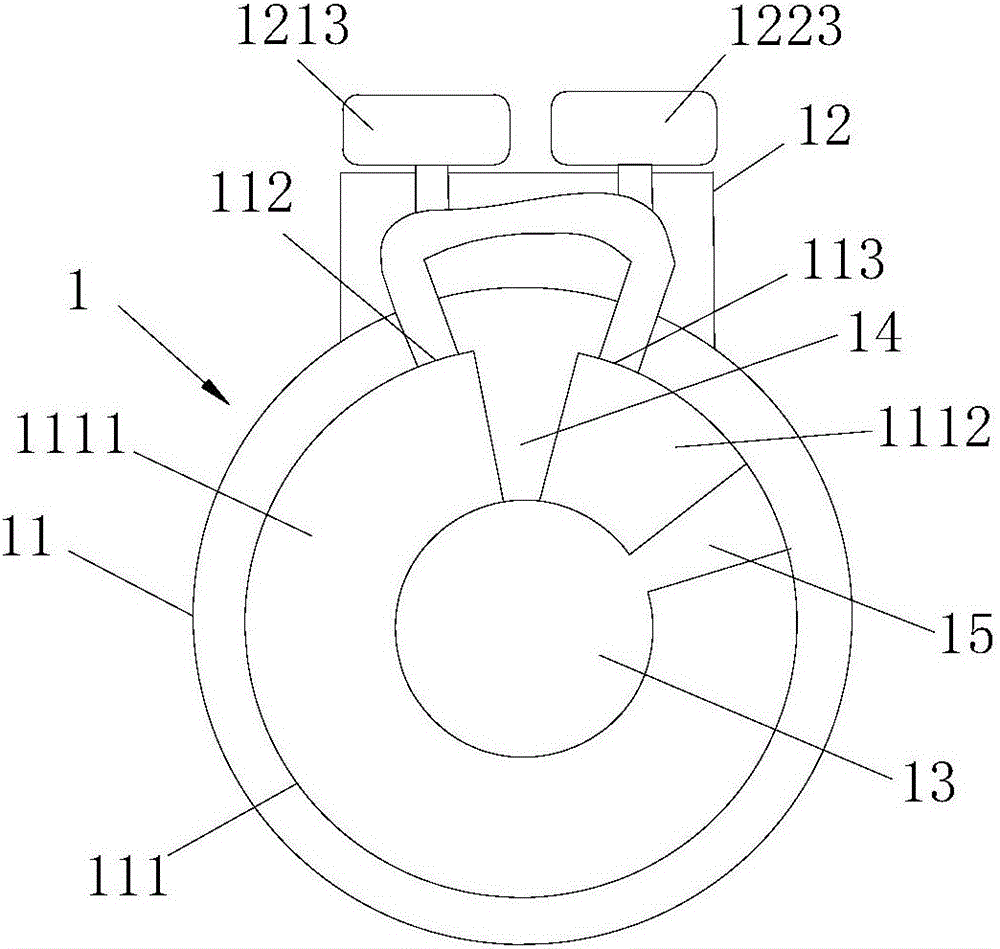

圖2為本發明實施例一內部的剖視圖。

圖3為本發明實施例一控制閥體的結構示意圖。

圖4為本發明實施例二的結構示意圖。

圖5為本發明實施例三的結構示意圖。

具體實施方式

下面結合附圖對本發明作進一步描述：

實施例一：如圖1、2、3所示，本實施例為阻尼裝置1，本實施例包括帶流體腔111的阻力缸11，該流體腔111為圓柱形結構，流體腔111內填充有液壓油；在流體腔111內安裝有轉軸13，該轉軸13沿流體腔111中心線布置并貫穿流體腔111，該轉軸13其中一端部延伸至阻力缸11外并形成聯動端131，轉軸13與阻力缸11間密封配合，防止液壓油從縫隙處泄露。在流體腔111內壁和轉軸13之間安裝有定子塊14和動子塊15，定子塊14和動子塊15用于將流體腔111分隔為第一流體腔1111和第二流體腔1112兩個獨立密閉空間，定子塊14和動子塊15均沿著轉軸13軸向布置、且與流體腔111內壁抵靠并密封配合，定子塊14與流體腔111內壁固定、并與轉軸13間轉動配合，動子塊15與轉軸13固定、并與流體腔111內壁轉動配合。定子塊14和動子塊15均與流體腔111內壁保持密封配合，從而防止液壓油通過縫隙在第一流體腔1111和第二流體腔1112間相互交換。

阻力缸11的流體腔111內壁處、且還靠近定子塊14所在位置設有第一回油孔112和第二回油孔113，第一回油孔112與第一流體腔1111內相連通，第一回油孔112處外接有第一回油管路121，該第一回油管路121包括并聯設置的第一雙向回油管路1211和第一單向回油管路1212，第一雙向回油管路1211處設有用于控制流量的第一控制閥1213，第一單向回油管路1212處設有用于限制第二流體腔1112內液體流入第一流體腔1111的第一單向閥1214。第二回油孔113與第二流體腔1112內相連通，第二回油孔113處外接有與第一回油管路121相連通的第二回油管路122，該第二回油管路122包括并聯設置的第二雙向回油管路1221和第二單向回油管路1222，第二雙向回油管路1221處設有用于控制流量的第二控制閥1223，第二單向回油管路1222處設有用于限制第一流體腔1111內液體流入第二流體腔1112的第二單向閥1224。阻力缸外固設有控制閥體12，第一回油管路121和第二回油管路122均設置于控制閥體12內。第一回油管路121包括有第一進口和第一出口，第一進口和第二出口即為第一雙向回油管路1211和第一單向回油管路1212兩端并聯匯總后的管路開口；第二回油管路122包括有第二進口和第二出口，第二進口和第二出口即為第二雙向回油管路1221和第二單向回油管路1222兩端并聯匯總后的管路開口(此處的進出都是相對而言，不做為單一功能的進出限定)。第一進口和第一回油孔112相連通，第一出口與第二出口相連通，第二進口與第二回油孔113相連通。

其中，圖2中關于控制閥體12內部的描述是簡化后的畫法，因此，具體涉及控制閥體12內部的結構參見圖3。

本發明中，若第一流體腔1111內壓力變大(第一流體腔1111內容積變小)，則第一流體腔1111內的液壓油就通過第一回油孔112進入第一回油管路121，然后經由第二回油管路122進入第二流體腔1112內，此時第二流體腔1112隨第一流體腔1111容積變小而增大，恰好供來自第一流體腔1111內的液壓油儲存；若第一流體腔1111內壓力變小(第一流體腔1111內容積變大，同時第二流體腔1112內容積變小)，則通過第一回油孔112吸取第一回油管路121中的液壓油進入第一流體腔1111，第一回油管路121內的液壓油是通過第二回油管路122從第二流體腔1112內吸取，此時第二流體腔1112內容積變小，配合第一流體腔1111內容積的變大。第二流體腔1112內壓力與第一流體腔1111內壓力情況相互反向變化。在轉軸13轉動時，實現第一流體腔1111和第二流體腔1112的容積變化。流體腔111內填充有液壓油(或其他可充當液壓油的液體)，流體腔111整體容積是恒定的，第一流體腔1111和第二流體腔1112的容積變化成反向變化。因此，當通過轉動轉軸13實現第一流體腔1111容積變小時，則第二流體腔1112容積將變大；反之，亦然。由于第一流體腔1111和第二流體腔1112間相互連通，則第一流體腔1111或第二流體腔1112內的壓力變化，將使得兩流體腔內液壓油的互換。假定轉軸13正轉時，動子塊15隨轉軸13轉動，克服阻力擠壓液壓油進入第一回油孔112、并輸送至第二流體腔1112，此過程中，動子塊15克服阻力做功；若轉軸13反轉，則動子塊15反向運動，克服阻力擠壓液壓油進入第二回油孔113、并輸送回第一流體腔1112內，整個過程就是該阻尼裝置中阻尼的來源。由于第一單向回油管路1212的存在，因此第一回油管路121中流出的流量大小，不受第一控制閥1213開合的大小影響，即無論第一控制閥1213設置多大開口量，第一單向回油管路1212中第一單向閥1214都能保證液壓油幾乎無阻礙地通過，因此第一回油管路121的出流流量是不受第一控制閥1213控制的；但第一回油管路121進液時，液壓油不能通過第一單向回油管路1212進來，而只能通過第一雙向回油管路1211進入第一流體腔1111，此時，第一控制閥1213的開口量則能控制來自第二流體腔1112液壓油的流量，即第一控制閥1213能控制第一回油管路121的進流流量。至于第二回油管路122所起的作用和第一回油管路121的作用是一致的，即第二回油管路122不能控制第二流體腔1112的出流流量，能控制第二流體腔1112的進流流量。也就是說，我可以通過控制第二控制閥1223開合量的大小，實現第一流體腔1111內液壓油進入第二流體腔1112的流量控制，也即控制對應方向上動子塊15克服阻尼力的大小；通過控制第一控制閥1213開合量的大小，實現第二流體腔1112內液壓油進入第一流體腔1111的流量控制，也即控制對應方向上動子塊15克服阻尼力的大小；綜上所述原理，本發明能實現與定子塊15固定的轉軸13在正轉和反轉的過程中，需要克服不同的阻尼力來做功，也就是能在雙向擺動過程中能產生阻尼力不一樣的效果，從而滿足相應環境中的特定工作需要。本發明除此之外，還具有結構簡單，低噪低損耗的優點，應用前景巨大，適合不同領域的拓展。

在一些空間要求嚴格的地方，第一雙向回油管路1211和第一單向回油管路1212、及第二雙向回油管路1221和第二單向回油管路1222均采用油管結構，第一雙向回油管路1211和第一單向回油管路1212并聯設置、且在并聯端處匯合成一體的油管結構，第二雙向回油管路1221和第二單向回油管路1222并聯設置、且在并聯端處匯合成一體的油管結構。而在一些控制閥與阻力缸需要分開設置的場合，則通過能彎曲的油管來進行連接，從而滿足方便安裝及調節的需求。

流體腔111為圓柱形結構，而圓柱形結構包括有周側面和上下底面，故阻力缸11處與上下底面相匹配的位置為上下端面，即端面。第一回油孔112和第二回油孔113均位于阻力缸11同一端面處，由此方便閥體21的安裝，以及方便控制閥2對第一回油管路121和第二回油管路122的流量控制。

實施例二：如圖4所示，本實施例與實施例一的區別主要在于阻力缸11外的結構。阻力缸11上同樣開設有與第一流體腔111內部相連通的第一回油孔112、及與第二流體腔111內部相連通的第二回油孔113，第一回油孔112處外接有第一回油管路121，第二回油孔113處外接有與第一回油管路121相連通的第二回油管路122，在第一回油管路121和第二回油管路122連接處安裝有控制閥2，該控制閥2用于控制第一回油管路121和第二回油管路122間流量的交互(即第一回油孔112和第二回油孔113間流量的交互)。此處，第一回油管路121和第二回油管路122均可以采用油管結構，不僅成本低，而且操作方便，適合對安裝空間有要求的場景。此處控制閥2為任何能控制流量改變的閥均可，而這一應用屬于本領域技術人員公知的常識，因此不做贅述。其中，第一回油管路121和第二回油管路122分別接于控制閥2兩端的進出口處，由此形成第一回油孔112和第二回油孔113之間都連通。

實施例三：如圖5所示，本實施例為健身訓練器，本實施例包括支架(未畫出)，該支架上安裝有阻尼裝置1、及安裝于阻尼裝置1上的擺動件，該阻尼裝置1采用實施例一所示的阻尼裝置，其中擺動件2與轉軸13聯動端131固定。至于擺動件2可根據健身者的不同需求而進行調整，當需要鍛煉手部肌肉時，則擺動件采用搖柄結構，該搖柄包括有與轉軸13聯動端131固定的柄體21，及固定于柄體21上的把手22。當需要鍛煉腿部肌肉是，則擺動件2為腳踏板、滾筒軸或腳部固定套筒。其中，腳部固定套筒與轉軸鉸接配合。當需要鍛煉其他特定部位的肌肉時，則擺動件可以制作成與相應部位相匹配的結構。

本發明中，健身者通過手、腳或其他軀干部分帶著擺動件2繞轉軸13轉動，而轉軸13轉動需要?jiǎng)幼訅K15克服液壓油的阻力，從而為健身者的健身提供阻尼輸出。同時，由于阻尼裝置1上第一回油管路121和第二回油管路122的設置，因此通過調節第一控制閥1213和第二控制閥1223，從而實現轉軸13正轉和反轉過程中，健身者需要施加不同的力量來克服阻力，也即健身者在雙向擺動過程中，所需施加力量的強度是不一樣的，也可以簡化控制閥，同時控制往復雙向的訓練強度，從而達到特定的健身目的。而且，健身訓練器還具有結構簡單，低噪低損耗的優點。
