【技術領域】

本發明涉及一種體能訓練器具，尤其是涉及一種用于膝蓋韌性的訓練裝置。

背景技術：

已知的，大腿膝蓋部位的靈活性是練習武術、瑜伽、舞蹈以及形體訓練的必修課，人的膝蓋處于腿部中間的大腿與小腿對接部位前部，正常人站直時上下的大腿和小腿保持直線狀態，在進行訓練時，需要膝蓋部位不僅不能向前彎曲，而且要具備一定的向后凹度，常規的練習方法包含以下幾種：

1、坐式拉伸韌帶：前胸向膝蓋靠攏，膝蓋不要彎曲。感覺腿部韌帶與后背有酸痛感，停止拉伸并作兩次深呼吸，慢慢恢復為起始動作。重復動作12次。

2、臥式拉伸韌帶：慢慢拉起繃直的左腿，膝蓋不要彎曲，臀部與大腿肌肉繃緊，直到大腿與身體呈直角后停止拉伸，做兩次深呼吸，慢慢恢復為起始動作。

3、簡單動作：站直，雙腳打開與肩同寬，腳尖向腿的方向外八字打開，腳不要彎曲，大身向下彎曲，用手去碰腳尖。感覺到雙腿內、后側有拉伸的感覺。

4、仆步壓腿兩腳左右開立，一腿屈膝全蹲，另一腿挺膝伸直，身體向直腿一側振壓。練習時，左右腿交替進行。

5、橫叉：兩手在體前扶地，兩腿左右分開成直線，上體俯臥或側傾。

韌帶：年紀小，用振顫法。在做好拉伸的姿勢有，通過振顫運動把韌帶拉象極限。這樣拉的效果很明顯。

但是，對于骨骼相對成熟的人來說。上述方法只能帶了短期的韌帶拉伸。而且十分危險容易受傷。所以，16歲以上的，建議使用靜壓法。保持一個極限姿勢30秒，休息幾秒種，再保持這個姿勢。一般建議拉伸的極限姿勢不超過30秒。否則可能會造成反方向的肌肉受傷。這種靜壓的方法會在相對長的時間內保持韌帶的穩定柔韌性。韌帶完全拉開至少需要10—15分鐘的柔韌性練習，每天至少一次。

上述方法是常規的訓練方法，目前國內外還沒有針對膝蓋韌性練習的專用器具，這給初練者帶來很大不便，并且進度緩慢。

技術實現要素：

為了克服背景技術中的不足，本發明公開一種用于膝蓋韌性的訓練裝置，本發明通過在板體的中部凹陷板上設置套管，利用升降桿上端的膝蓋壓板獲取雙腿膝蓋處的韌性訓練。

為實現上述發明目的，本發明采用如下技術方案：

一種用于膝蓋韌性的訓練裝置，包括板體、套管、升降桿、膝蓋壓板和鎖緊機構，板體中部設有凹陷板，板體的凹陷板中部設有套管，升降桿下部穿在所述套管中，升降桿的上端與膝蓋壓板的下部面中部連接，所述膝蓋壓板下部面的升降桿兩側分別設有柔性塊，在升降桿上設有調整高度后的鎖緊機構。

所述的用于膝蓋韌性的訓練裝置，在板體的中部設有凹陷板，所述凹陷板兩端分別與后斜板、前斜板的低端連接，后斜板的高端與后端板體連接，前斜板的高端與前端板體連接。

所述的用于膝蓋韌性的訓練裝置，在后端板體上部面上設有腳墊。

所述的用于膝蓋韌性的訓練裝置，在前端板體上部面上設有坐墊。

所述的用于膝蓋韌性的訓練裝置，所述膝蓋壓板呈“m”形結構，“m”形結構的膝蓋壓板下部面中部與升降桿的上端連接，膝蓋壓板下部面上設置的柔性塊為海綿塊；或棉花軟塊，兩海綿塊或棉花軟塊固定在“m”形結構膝蓋壓板下部面的升降桿兩側。

所述的用于膝蓋韌性的訓練裝置，在“m”形結構的膝蓋壓板上部設有加固條，所述加固條中部設有長圓孔。

所述的用于膝蓋韌性的訓練裝置，所述海綿塊的下部面中部設有向上的凹陷。

所述的用于膝蓋韌性的訓練裝置，所述鎖緊機構包括升降桿、套管、u形板、拉桿、擋板、彈簧和拉柄，在升降桿的前部面由上至下間隔設有多個方孔，套管下端固定在凹陷板中部，u形板開口處的兩內壁固定在套管的兩側，在u形板的前部平面中部設有孔，套管的對應u形板孔處設有圓孔，拉桿中部處于u形板的孔中，拉桿前端設有拉柄，拉桿的后部設置的外螺紋連接擋板的內螺紋上，在擋板與u形板之間的拉桿上設有彈簧，所述拉桿的后端穿過套管的圓孔后穿在升降桿的任一方孔中。

所述的用于膝蓋韌性的訓練裝置，所述拉柄為“口”字形結構的拉環。

所述的用于膝蓋韌性的訓練裝置，在板體的前后下部分別設有前支腿和后支腿。

由于采用如上所述的技術方案，本發明具有如下有益效果：

本發明所述的用于膝蓋韌性的訓練裝置，使用時，使用者坐在坐墊上，雙腳放在腳墊上，然后一只手使用拉環外拉，另一只手抓住加固條上的長圓孔調整膝蓋壓板高度，這時使用者的雙腿膝蓋部位分別處于升降桿兩側膝蓋壓板下部的海綿塊下部，利用兩海綿塊壓緊膝蓋后松開拉環，使拉桿穿在升降桿的方孔中，由海綿塊使雙腿膝蓋部位下壓并受限，然后便可向前彎腰獲取韌帶拉伸；本發明適用于練習武術、瑜伽、舞蹈以及形體訓練的韌帶拉伸。

【附圖說明】

圖1是本發明的立體結構示意圖；

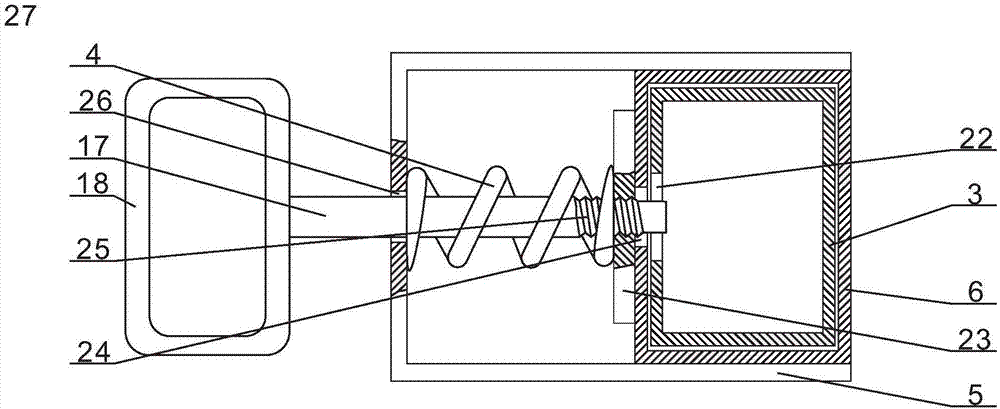

圖2是本發明的鎖緊機構結構示意圖；

圖3是本發明的膝蓋壓板結構示意圖；

圖4是本發明的板體立體結構示意圖；

圖中：1、加固條；2、膝蓋壓板；3、升降桿；4、彈簧；5、u形板；6、套管；7、腳墊；8、板體；9、后端板體；10、后斜板；11、后支腿；12、凹陷板；13、前斜板；14、前支腿；15、前端板體；16、坐墊；17、拉桿；18、拉環；19、凹陷；20、海綿塊；21、長圓孔；22、方孔；23、擋板；24、圓孔；25、外螺紋；26、孔。

【具體實施方式】

通過下面的實施例可以更詳細的解釋本發明，公開本發明的目的旨在保護本發明范圍內的一切變化和改進，本發明并不局限于下面的實施例；

結合附圖1～4所述的用于膝蓋韌性的訓練裝置，包括板體8、套管6、升降桿3、膝蓋壓板2和鎖緊機構，在板體8的前后下部分別設有前支腿14和后支腿11，在板體8的中部設有凹陷板12，所述凹陷板12兩端分別與后斜板10、前斜板13的低端連接，后斜板10的高端與后端板體9連接，在后端板體9上部面上設有腳墊7，前斜板13的高端與前端板體15連接，在前端板體15上部面上設有坐墊16，板體8的凹陷板12中部設有套管6，升降桿3下部穿在所述套管6中，升降桿3的上端與膝蓋壓板2的下部面中部連接，所述膝蓋壓板2下部面的升降桿3兩側分別設有柔性塊，在升降桿3上設有調整高度后的鎖緊機構。

結合附圖1和3，所述膝蓋壓板2呈“m”形結構，“m”形結構的膝蓋壓板2下部面中部與升降桿3的上端連接，膝蓋壓板2下部面上設置的柔性塊為海綿塊20；或棉花軟塊，所述海綿塊20的下部面中部設有向上的凹陷19，兩海綿塊20或棉花軟塊固定在“m”形結構膝蓋壓板2下部面的升降桿3兩側，在“m”形結構的膝蓋壓板2上部設有加固條1，所述加固條1中部設有長圓孔21。

結合附圖1和2，所述鎖緊機構包括升降桿3、套管6、u形板5、拉桿17、擋板23、彈簧4和拉柄，在升降桿3的前部面由上至下間隔設有多個方孔22，套管6下端固定在凹陷板12中部，u形板5開口處的兩內壁固定在套管6的兩側，在u形板5的前部平面中部設有孔26，套管6的對應u形板5孔26處設有圓孔24，拉桿17中部處于u形板5的孔26中，拉桿17前端設有拉柄，所述拉柄為“口”字形結構的拉環18，拉桿17的后部設置的外螺紋25連接擋板23的內螺紋上，在擋板23與u形板5之間的拉桿17上設有彈簧4，所述拉桿17的后端穿過套管6的圓孔24后穿在升降桿3的任一方孔22中。

實施本發明所述的用于膝蓋韌性的訓練裝置，結合附圖1至4，使用時，使用者坐在前端板體15的坐墊16上，雙腳放在后端板體9的腳墊7上，這時的雙腿下部處于懸空狀態，使用者一只手使用拉環18外拉使，這時套在拉桿17上的彈簧4受到擋板23的作用力收縮，拉桿17的端部由升降桿3的方孔22中退出來，這是便可通過加固條1上設置的長圓孔21提升或降低升降桿3調整膝蓋壓板2高度，使膝蓋壓板2下部的兩海綿塊20下部壓緊膝蓋“本發明為了使兩海綿塊20更能夠適應膝蓋部位的結構，在兩海綿塊20的下部面設置向上的凹陷19”，然后后松開拉環18，使拉桿17穿在升降桿3的方孔22中，由海綿塊20使雙腿膝蓋部位下壓并受限，然后便可向前彎腰獲取韌帶拉伸，應當說明的是，這一過程應當采用漸進方式進行，不可強制，一邊避免韌帶拉傷。

需要說明的是，本發明限定的升降桿3上設置的方孔22，加固條1上設置的長圓孔21以及套管6上設置的圓孔24是方便本領域技術人員區分各個孔的不同，并非對孔形狀的唯一限定。

本發明未詳述部分為現有技術。
