本實用新型涉及一種腹部肌群訓練裝置。

背景技術：

腹部肌群的訓練，需要借助健腹器，現在技術中的健腹器在使用過程中，其摩擦部位容易大量發熱，發熱過后容易導致形變，因此使用壽命較為不持久。

技術實現要素：

本實用新型要解決的技術問題是提供一種使用壽命持久的腹部肌群訓練裝置。

為解決上述問題，本實用新型采用如下技術方案：

一種腹部肌群訓練裝置，包括第一連接塊和第二連接塊，所述第一連接塊具有兩個第一連接孔，所述第二連接塊具有兩個第二連接孔，所述第一連接孔與所述第二連接孔之間配合有導軌桿，所述導軌桿分別與所述第一連接塊和所述第二連接塊之間配合有螺絲，所述第一連接塊的底部對稱設置有兩個第一支架，所述第二連接塊的底部對稱設置有兩個第二支架，在所述第一支架和第二支架的支撐下，所述導軌桿傾斜45°~60°，在兩根所述導軌桿之間配合有滑塊，所述滑塊的頂部設置托板，所述托板與所述滑塊之間焊接固定，在托板的頂部設置有支撐人體膝蓋部位用的墊子，所述托板的底部設置有固定所述墊子用的第一螺絲，在所述導軌桿的頂部位置處設置滑套，所述滑套可沿著導軌桿的軸向移動，所述滑套與所述導軌桿之間配合有第二螺絲，在所述滑套的外壁處焊接設置一把手，在所述第二連接塊的頂部焊接設置有兩根L形的支桿，在該支桿上固定設置有墊塊，在所述導軌桿內穿設一銅制的冷卻管，所述冷卻管的下端設置有螺紋部分，通過該螺紋部分配合有封頭，所述冷卻管貼合所述導軌桿的內壁，在所述冷卻管的頂部設置有橡膠封頭。

優選地，在兩根所述第一支架的下方設置有第一底板，所述第一底板的頂部設置有配合所述第一支架用的第一插套，所述第一插套與所述第一支架之間配合有第一連接螺絲。

優選地，在兩根所述第二支架的下方設置有第二底板，所述第二底板的頂部設置有配合所述第二支架用的第二插套，所述第二插套與所述第二支架之間配合有第二連接螺絲。

優選地，所述墊子的表面縱向設置一V字形的膝部定位槽，通過設置膝部定位槽，方便支撐人體膝部，避免膝部滑脫至墊子外部，起到安全保護效果。

優選地，在所述導軌桿上配合一減震彈簧，所述彈簧與所述第一連接塊相抵，所述導軌桿上還套設有壓套，所述壓套與所述彈簧相抵，所述壓套遠離所述彈簧的那一端設置有橡膠靜音墊圈，通過設置減震彈簧，可以減緩壓套下壓的力度，避免突然停滯而導致人體腰椎部位受損。

優選地，在所述第一支架和所述第二支架之間配合有兩根連架桿，在兩根所述連架桿之間配合有第一連架桿，通過設置連架桿和第一連架桿可以增加本裝置的結構穩定性。

本實用新型的有益效果是：本裝置在導軌桿的內部穿設一冷卻管，可以在冷卻管內注入冷卻液，當導軌桿摩擦生熱時，通過冷卻管和冷卻液的配合可以幫助導軌桿降溫，延長導軌桿單次的使用時間，減少熱變形，延長使用壽命，本裝置的成本較為低廉，適合推廣使用。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

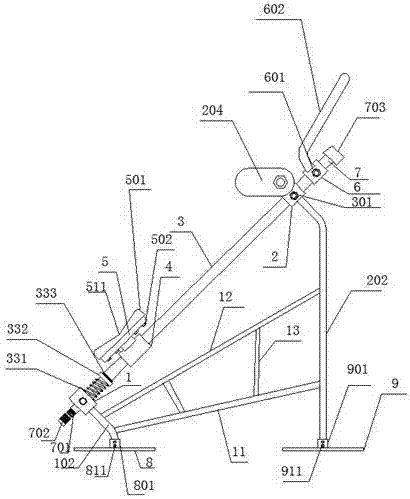

圖1為本實用新型的主視圖；

圖2為第一連接塊的側視圖；

圖3為第二連接塊的側視圖；

圖4為滑塊的側視圖。

具體實施方式

下面結合附圖對本實用新型的優選實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

參閱圖1、圖2、圖3和圖4所示的一種腹部肌群訓練裝置，包括第一連接塊1和第二連接塊2，所述第一連接塊1具有兩個第一連接孔101，所述第二連接塊2具有兩個第二連接孔201，所述第一連接孔101與所述第二連接孔201之間配合有導軌桿3，所述導軌桿3分別與所述第一連接塊1和所述第二連接塊2之間配合有螺絲301，所述第一連接塊1的底部對稱設置有兩個第一支架102，所述第二連接塊2的底部對稱設置有兩個第二支架202，在所述第一支架102和第二支架202的支撐下，所述導軌桿3傾斜55°，在兩根所述導軌桿3之間配合有滑塊4，所述滑塊4的頂部設置托板5，所述托板5與所述滑塊4之間焊接固定，在托板5的頂部設置有支撐人體膝蓋部位用的墊子501，所述托板5的底部設置有固定所述墊子501用的第一螺絲502，在所述導軌桿3的頂部位置處設置滑套6，所述滑套6可沿著導軌桿3的軸向移動，所述滑套6與所述導軌桿3之間配合有第二螺絲601，在所述滑套6的外壁處焊接設置一把手602，在所述第二連接塊2的頂部焊接設置有兩根L形的支桿203，在該支桿203上固定設置有墊塊204，在所述導軌桿3內穿設一銅制的冷卻管7，所述冷卻管7的下端設置有螺紋部分701，通過該螺紋部分701配合有封頭702，所述冷卻管7貼合所述導軌桿3的內壁，在所述冷卻管7的頂部設置有橡膠封頭703。

本實用新型中一個較佳的實施例，在兩根所述第一支架102的下方設置有第一底板8，所述第一底板8的頂部設置有配合所述第一支架102用的第一插套801，所述第一插套801與所述第一支架102之間配合有第一連接螺絲811。

本實用新型中一個較佳的實施例，在兩根所述第二支架202的下方設置有第二底板9，所述第二底板9的頂部設置有配合所述第二支架202用的第二插套901，所述第二插套901與所述第二支架202之間配合有第二連接螺絲911。

本實用新型中一個較佳的實施例，所述墊子501的表面縱向設置一V字形的膝部定位槽511，通過設置膝部定位槽，方便支撐人體膝部，避免膝部滑脫至墊子外部，起到安全保護效果。

本實用新型中一個較佳的實施例，在所述導軌桿3上配合一減震彈簧331，所述彈簧331與所述第一連接塊1相抵，所述導軌桿3上還套設有壓套332，所述壓套332與所述彈簧331相抵，所述壓套332遠離所述彈簧331的那一端設置有橡膠靜音墊圈333，通過設置減震彈簧，可以減緩壓套下壓的力度，避免突然停滯而導致人體腰椎部位受損。

本實用新型中一個較佳的實施例，在所述第一支架102和所述第二支架202之間配合有兩根連架桿11，在兩根所述連架桿11之間配合有第一連架桿12，通過設置連架桿和第一連架桿可以增加本裝置的結構穩定性。

本實用新型的有益效果是：本裝置在導軌桿的內部穿設一冷卻管，可以在冷卻管內注入冷卻液，當導軌桿摩擦生熱時，通過冷卻管和冷卻液的配合可以幫助導軌桿降溫，延長導軌桿單次的使用時間，減少熱變形，延長使用壽命，本裝置的成本較為低廉，適合推廣使用。

以上顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等同物界定。
