本技術涉及兒童玩具，尤其涉及一種玩具抓物機。

背景技術：

1、玩具抓物機是一種通過投硬幣或游戲幣而利用自身所帶的爪子來抓取里面所放玩具的娛樂設備，并且隨著人們生活水平的不斷提高，供兒童玩耍用的家用玩具抓物機逐漸進入人們的視野中。

2、傳統的玩具抓物機上的夾爪大多通過氣缸或電磁鐵進行控制，以使夾爪能夠完成開合狀態的轉換，并通過驅動電機對滑輪組上的繩索進行卷繞或舒展，以使夾爪能夠進行徑向位置的移動，從而完成對玩具的抓取，然而在實際生產的過程中我們發現，使用氣缸或電磁鐵對夾爪開合狀態控制的生產成本較高，這就導致玩具抓物機的售賣價格普遍較高，使得很多普通家庭的家長在看到玩具抓物機的價格后，由于價格較高的原因往往不會給孩子購買，產品的市場推廣度較差；

3、另一方面，傳統的玩具抓物機上當內部的玩具為玩具扭蛋時，大多是利用軌道將玩具扭蛋排出，然而在實際使用時我們發現，在對玩具抓物機進行生產時，為了保證玩具扭蛋順利的從玩具抓物機內部排出，軌道大多傾斜設置，若軌道的盡頭未設置有對玩具扭蛋攔截的阻擋裝置，從軌道內排出的玩具扭蛋則會在重力加速度的不斷累加下，直接從軌道中滾出，此時操作者若不能及時的將玩具扭蛋抓住，玩具扭蛋則會滾落至地面上并在自身慣性的作用下滾動較長的距離，給操作者帶來不便，若在軌道的盡頭處加設凹槽對玩具扭蛋進行阻擋，操作者則需把手伸入玩具抓物機內將玩具扭蛋從凹槽中取出，這樣會大大增加玩具抓物機出物口的尺寸，裝置的實用性較差。

4、為此，我們設計一種玩具抓物機，用于對上述技術問題提供另一種技術方案。

技術實現思路

1、基于此，有必要針對上述技術問題，提供一種生產成本較低且實用方便的玩具抓物機。

2、為了解決上述的技術問題，本實用新型采用了如下技術方案：

3、一種玩具抓物機，包括玩具底座、透明保護罩與頂蓋，所述透明保護罩與頂蓋依次設置在所述玩具底座的頂端，所述透明保護罩的上下兩端分別與玩具底座和頂蓋相卡接，所述玩具底座的頂端后側開設有凹槽，所述凹槽的內部放置有多個供抓取的玩具扭蛋，所述凹槽的一側設有對玩具扭蛋抓取的抓取機構，所述抓取機構的底端設有對抓取機構擺動角度控制的擺動組件，所述玩具底座的頂端前側分別設有對抓取機構與擺動組件控制的操作桿與調節旋鈕，所述抓取機構的一側設有對玩具扭蛋排出時導向的導向槽塊，所述導向槽塊的底端連接有對玩具扭蛋排出的軌道。

4、優選的，所述抓取機構包括對玩具扭蛋抓取的抓取組件和對抓取組件提供動力的驅動組件，所述抓取組件包括對玩具扭蛋抓取的夾爪，所述夾爪吊設在所述玩具扭蛋的上方，所述夾爪分為夾爪一與夾爪二，所述夾爪一與夾爪二之間通過轉軸連接，所述轉軸的外部套設有連接塊，所述連接塊的兩端與夾爪的內壁固定連接，所述連接塊的內部設有將連接塊向上吊起的吊桿，所述吊桿的頂端活動嵌設在所述頂蓋內，所述頂蓋上設有與所述吊桿頂端相匹配的弧形限位槽，所述吊桿外部由下向上依次設有移動塊與固定塊，所述移動塊活動套設在所述吊桿上，所述固定塊與所述吊桿固定連接，所述固定塊的兩側轉動連接有連接桿一，所述連接桿一的底端設有與夾爪一和夾爪二相連的連接桿二，所述連接桿二的兩端分別與連接桿一和夾爪的底端轉動連接；

5、所述移動塊的兩側設有滑輪一，所述滑輪一上繞設有繩索，所述固定塊的兩側分別設有對繩索承接導向的滑輪二與滑輪三。

6、優選的，所述繩索的一端繞設在所述滑輪三上，所述繩索的另一端通過滑輪二與驅動組件相連接，所述玩具底座的頂端設有便于驅動組件安裝的l型安裝殼，所述驅動組件包括對繩索收卷的收卷輥，所述收卷輥的兩端固定連接有轉軸一，所述轉軸一的兩端分別與l型安裝殼的內壁轉動連接，所述轉軸一遠離所述收卷輥的一側固定連接有從動齒輪一，所述從動齒輪一上嚙合有驅動齒輪一，所述驅動齒輪一的中部固設有轉軸二，所述轉軸二的兩端與l型安裝殼的內壁轉動連接，所述轉軸二上設有與所述驅動齒輪一同軸的從動齒輪二，所述從動齒輪二上嚙合有驅動齒輪二，所述驅動齒輪二的中部固設有轉軸三，所述轉軸三的一端與所述l型安裝殼的內壁轉動連接，所述轉軸三的另一端固定連接有為驅動組件提供動力的驅動電機，所述驅動電機固定安裝在所述l型安裝殼內。

7、優選的，所述收卷輥的一側設有對夾爪升降高度控制的定位齒輪，所述定位齒輪的外部卡接有對定位齒輪運動狀態限制的卡接桿，所述l型安裝殼內固設有十字板，所述卡接桿遠離所述定位齒輪的一端固定連接有與所述十字板相配合的h型卡塊，所述h型卡塊活動卡設在所述十字板上。

8、優選的，所述擺動組件包括固定套設在l型安裝殼外部的連接板一，所述連接板一的端部轉動連接有連接板二，所述連接板二遠離所述連接板一的一端與所述調節旋鈕的一側固定連接，所述調節旋鈕轉動設置在所述玩具底座上。

9、優選的，所述軌道的排出端設有對玩具扭蛋阻擋的阻擋組件，所述阻擋組件包括與所述軌道排出端相匹配的擋塊，所述擋塊的頂端對稱設有卡塊，所述卡塊的兩側分別設有卡接板，所述卡接板固定設置在所述玩具底座上，兩個所述卡接板相對的一側設有與所述卡塊相匹配的弧形卡槽，所述卡塊的兩側活動卡設在所述弧形卡槽內，所述弧形卡槽的頂端設有弧形彈簧，所述弧形彈簧的兩端分別與弧形卡槽的內壁和卡塊固定連接。

10、可以毫無疑義的看出，通過本申請的上述的技術方案，必然可以解決本申請要解決的技術問題。

11、同時，通過以上技術方案，本實用新型至少具備以下有益效果：

12、1、本實用新型提供的一種玩具抓物機，通過抓取機構的設計，使得操作者僅需控制操作桿，即可實現對夾爪徑向移動與開合狀態的同步控制，有效降低了玩具抓物機的生產成本，提高了玩具抓物機的市場推廣度。

13、2、本實用新型提供的一種玩具抓物機，通過擺動組件的設計，使得操作者僅需轉動控制旋鈕，即可實現夾爪抓取玩具扭蛋后的弧形擺動，以便操作者將夾爪內的玩具扭蛋通過軌道排出，提高裝置操作的便捷性。

14、3、本實用新型提供的一種玩具抓物機，通過阻擋組件的設計，對軌道中滾出的玩具扭蛋進行阻擋，避免玩具扭蛋直接從軌道滾落至地面帶來的使用不便，提高裝置的使用性能。

技術特征：

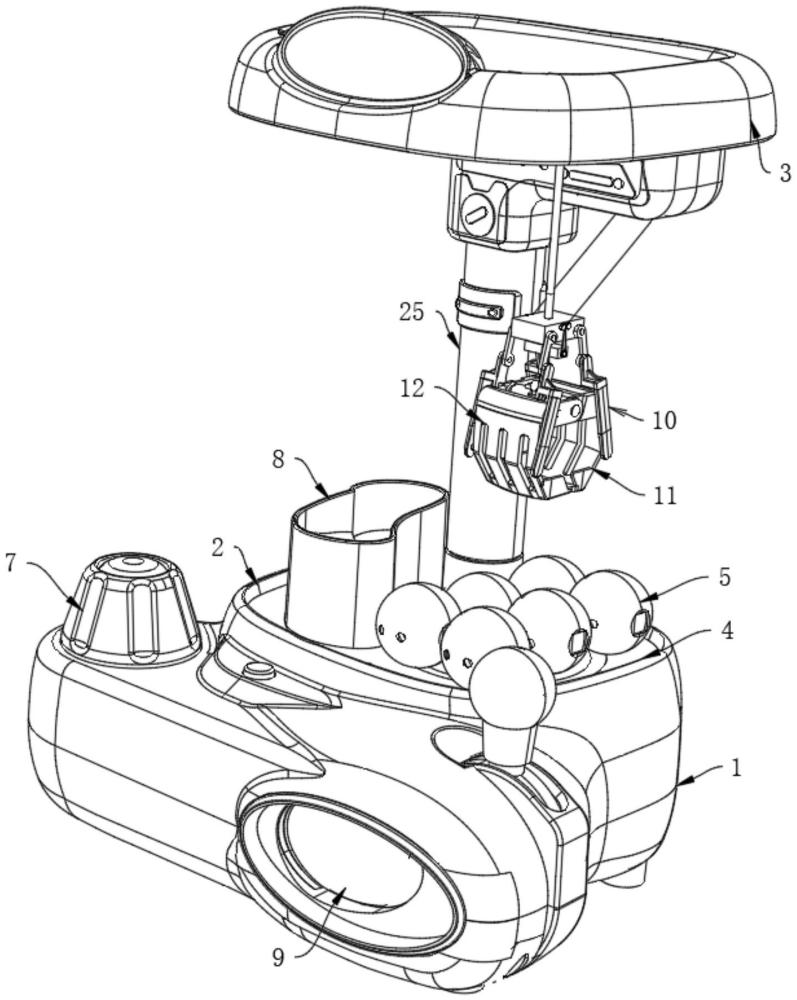

1.一種玩具抓物機，包括玩具底座(1)、透明保護罩(2)與頂蓋(3)，所述透明保護罩(2)與頂蓋(3)依次設置在所述玩具底座(1)的頂端，所述透明保護罩(2)的上下兩端分別與玩具底座(1)和頂蓋(3)相卡接，其特征在于，所述玩具底座(1)的頂端后側開設有凹槽(4)，所述凹槽(4)的內部放置有多個供抓取的玩具扭蛋(5)，所述凹槽(4)的一側設有對玩具扭蛋(5)抓取的抓取機構，所述抓取機構的底端設有對抓取機構擺動角度控制的擺動組件，所述玩具底座(1)的頂端前側分別設有對抓取機構與擺動組件控制的操作桿(6)與調節旋鈕(7)，所述抓取機構的一側設有對玩具扭蛋(5)排出時導向的導向槽塊(8)，所述導向槽塊(8)的底端連接有對玩具扭蛋(5)排出的軌道(9)。

2.根據權利要求1所述的一種玩具抓物機，其特征在于，所述抓取機構包括對玩具扭蛋(5)抓取的抓取組件和對抓取組件提供動力的驅動組件，所述抓取組件包括對玩具扭蛋(5)抓取的夾爪(10)，所述夾爪(10)吊設在所述玩具扭蛋(5)的上方，所述夾爪(10)分為夾爪一(11)與夾爪二(12)，所述夾爪一(11)與夾爪二(12)之間通過轉軸(13)連接，所述轉軸(13)的外部套設有連接塊(14)，所述連接塊(14)的兩端與夾爪(10)的內壁固定連接，所述連接塊(14)的內部設有將連接塊(14)向上吊起的吊桿(15)，所述吊桿(15)的頂端活動嵌設在所述頂蓋(3)內，所述頂蓋(3)上設有與所述吊桿(15)頂端相匹配的弧形限位槽(16)，所述吊桿(15)外部由下向上依次設有移動塊(17)與固定塊(18)，所述移動塊(17)活動套設在所述吊桿(15)上，所述固定塊(18)與所述吊桿(15)固定連接，所述固定塊(18)的兩側轉動連接有連接桿一(19)，所述連接桿一(19)的底端設有與夾爪一(11)和夾爪二(12)相連的連接桿二(20)，所述連接桿二(20)的兩端分別與連接桿一(19)和夾爪(10)的底端轉動連接；

3.根據權利要求2所述的一種玩具抓物機，其特征在于，所述繩索(22)的一端繞設在所述滑輪三(23)上，所述繩索(22)的另一端通過滑輪二(24)與驅動組件相連接，所述玩具底座(1)的頂端設有便于驅動組件安裝的l型安裝殼(25)，所述驅動組件包括對繩索(22)收卷的收卷輥(26)，所述收卷輥(26)的兩端固定連接有轉軸一(27)，所述轉軸一(27)的兩端分別與l型安裝殼(25)的內壁轉動連接，所述轉軸一(27)遠離所述收卷輥(26)的一側固定連接有從動齒輪一(28)，所述從動齒輪一(28)上嚙合有驅動齒輪一(29)，所述驅動齒輪一(29)的中部固設有轉軸二(30)，所述轉軸二(30)的兩端與l型安裝殼(25)的內壁轉動連接，所述轉軸二(30)上設有與所述驅動齒輪一(29)同軸的從動齒輪二(31)，所述從動齒輪二(31)上嚙合有驅動齒輪二(32)，所述驅動齒輪二(32)的中部固設有轉軸三(33)，所述轉軸三(33)的一端與所述l型安裝殼(25)的內壁轉動連接，所述轉軸三(33)的另一端固定連接有為驅動組件提供動力的驅動電機(34)，所述驅動電機(34)固定安裝在所述l型安裝殼(25)內。

4.根據權利要求3所述的一種玩具抓物機，其特征在于，所述收卷輥(26)的一側設有對夾爪(10)升降高度控制的定位齒輪(35)，所述定位齒輪(35)的外部卡接有對定位齒輪(35)運動狀態限制的卡接桿(36)，所述l型安裝殼(25)內固設有十字板(37)，所述卡接桿(36)遠離所述定位齒輪(35)的一端固定連接有與所述十字板(37)相配合的h型卡塊(38)，所述h型卡塊(38)活動卡設在所述十字板(37)上。

5.根據權利要求1所述的一種玩具抓物機，其特征在于，所述擺動組件包括固定套設在l型安裝殼(25)外部的連接板一(39)，所述連接板一(39)的端部轉動連接有連接板二(40)，所述連接板二(40)遠離所述連接板一(39)的一端與所述調節旋鈕(7)的一側固定連接，所述調節旋鈕(7)轉動設置在所述玩具底座(1)上。

6.根據權利要求1所述的一種玩具抓物機，其特征在于，所述軌道(9)的排出端設有對玩具扭蛋(5)阻擋的阻擋組件，所述阻擋組件包括與所述軌道(9)排出端相匹配的擋塊(41)，所述擋塊(41)的頂端對稱設有卡塊(42)，所述卡塊(42)的兩側分別設有卡接板(43)，所述卡接板(43)固定設置在所述玩具底座(1)上，兩個所述卡接板(43)相對的一側設有與所述卡塊(42)相匹配的弧形卡槽(44)，所述卡塊(42)的兩側活動卡設在所述弧形卡槽(44)內，所述弧形卡槽(44)的頂端設有弧形彈簧(45)，所述弧形彈簧(45)的兩端分別與弧形卡槽(44)的內壁和卡塊(42)固定連接。

技術總結
本技術涉及兒童玩具技術領域，尤其涉及一種玩具抓物機。包括玩具底座、透明保護罩與頂蓋，所述玩具底座的頂端后側開設有凹槽，所述凹槽的內部放置有多個供抓取的玩具扭蛋，所述凹槽的一側設有對玩具扭蛋抓取的抓取機構，所述抓取機構的底端設有對抓取機構擺動角度控制的擺動組件，所述玩具底座的頂端前側分別設有對抓取機構與擺動組件控制的操作桿與調節旋鈕，所述抓取機構的一側設有對玩具扭蛋排出時導向的導向槽塊，所述導向槽塊的底端連接有對玩具扭蛋排出的軌道。本技術提供的一種玩具抓物機，通過抓取機構的設計，使操作者僅需控制操作桿，即可實現對夾爪徑向移動與開合狀態的同步控制，有效降低玩具抓物機的生產成本。

技術研發人員：鄧英偉,方劍
受保護的技術使用者：寧波金翼電子科技有限公司
技術研發日：20240416
技術公布日：2025/4/24
