本發明涉及關節康復，更具體地說，尤其是涉及到一種骨科腿部關節康復活動器。

背景技術：

1、腿部關節主要包括踝關節、髖關節和膝關節等，不同關節的構成和特點不同，參與腿部各部分的關節活動，著涼、長時間運動、勞損、骨關節炎、類風濕關節炎等因素都會引起腿部關節疼痛，腿部關節疼痛在進行手術或者藥物治療后，需要借助腿部關節康復活動器對腿部關節進行康復工作，提高腿部關節的恢復效果；

2、但是現有的腿部關節康復活動器在輔助患者的腿部關節進行康復的過程中存在以下不足：關節康復活動器的結構較為單一并且固定，關節康復活動器在長時間的康復活動過程中容易發生卡頓以及零部件的損壞，難以進行拆卸維修更換，并且對應的關節康復活動器只能單一對腿部對應的關節進行康復活動，腿部中包含踝關節、髖關節和膝關節三個部位關節，則需要借助三個不同的關節康復活動器進行康復活動，降低腿部關節康復活動器一次性對腿部關節進行全面康復活動的效果。

技術實現思路

1、本發明實現技術目的所采用的技術方案是：一種骨科腿部關節康復活動器，其結構包括支撐底板、靠背板、海綿墊、坐板、升降器、康復機構，所述支撐底板上端面后側與靠背板下端相焊接，并且靠背板前端貼合安裝有海綿墊，所述坐板位于靠背板前方，并且坐板底部與升降器頂部相焊接，所述升降器下端安裝在支撐底板上端面，所述康復機構安裝在支撐底板前端，所述康復機構包括外展機構、活動機構，所述外展機構后端滑動安裝在支撐底板前端內部，并且外展機構前端與活動機構后端內部卡合連接，所述外展機構和活動機構均設有兩個，并且呈左右對稱安裝在支撐底板前端。

2、作為本發明的進一步改進，所述外展機構包括滑動塊、滑輪、彈性組件、連接外殼、夾持機構，所述滑動塊滑動安裝在在支撐底板前端內部，并且滑動塊中部安裝有滑輪，所述滑輪與支撐底板前端內部滑動連接，所述滑動塊右側與彈性組件左端相固定，并且彈性組件固定安裝在支撐底板前端內部，所述滑動塊前端固定安裝有連接外殼，并且連接外殼前端內部設有夾持機構，所述連接外殼通過夾持機構與活動機構后端內部卡合連接，所述彈性組件由圓管套、彈簧以及擠壓桿組成，通過圓管套內部的彈簧為擠壓桿施加彈力。

3、作為本發明的進一步改進，所述夾持機構包括旋鈕、滑動桿、螺紋桿、夾持塊，所述旋鈕安裝在連接外殼外側表面，并且旋鈕與螺紋桿右端相固定，所述螺紋桿采用間隙配合貫穿于滑動桿內部并且螺紋連接，所述滑動桿前端與夾持塊后端相焊接，并且夾持塊位于連接外殼前表面，所述夾持塊卡合安裝在活動機構后端內部，所述滑動桿、螺紋桿和夾持塊均設有兩個，并且呈左右對稱安裝，兩個螺紋桿上的螺紋為反向螺紋。

4、作為本發明的進一步改進，所述活動機構包括連接底座、腳托、彈簧桿、升降板、抵觸片、運行機構，所述連接底座固定安裝在腳托底部，并且連接底座安裝在運行機構上端，所述腳托邊緣中部安裝有彈簧桿，并且彈簧桿下端采用間隙配合貫穿于升降板邊緣內部，所述升降板底部設有抵觸片，所述抵觸片位于腳托中部，所述運行機構后端內部與夾持塊卡合連接，所述腳托前端呈弧面包裹狀態，并且腳托中部兩側邊緣均安裝有一個彈簧桿，通過兩側的彈簧桿為升降板兩側施加豎向彈力，所述抵觸片底部呈傾斜的弧形結構，并且兩個活動機構上的兩個抵觸片傾斜的弧形結構左右對稱，與人體腳背較為吻合。

5、作為本發明的進一步改進，所述運行機構包括運行底板、滾珠、卡合槽、推進塊、彈力桿、旋轉機構，所述運行底板底部設有滾珠，并且運行底板后端安裝有卡合槽，所述運行底板通過后端的卡合槽與夾持塊卡合連接，所述推進塊滑動安裝在運行底板上端內部，所述彈力桿后端采用間隙配合貫穿于推進塊內部，并且彈力桿固定安裝在運行底板內部中端，所述推進塊頂部安裝有旋轉機構，并且旋轉機構卡合安裝在連接底座下端內部，所述滾珠設有十五個，并且呈矩陣分布在運行底板底部，所述彈力桿呈前后水平角度安裝在運行底板內部中心位置上，并且彈力桿與推進塊呈垂直角度。

6、作為本發明的進一步改進，所述旋轉機構包括底盤、中心槽、導向槽、旋轉盤、中心球、滑動球，所述底盤底部固定安裝在推進塊頂部端面，并且底盤內部中端設有中心槽，所述導向槽嵌在底盤上端內部，所述旋轉盤位于底盤上方，并且旋轉盤底部中端設有中心球，所述中心球采用間隙配合安裝在中心槽內部，所述旋轉盤卡合安裝在連接底座下端內部，所述滑動球設在旋轉盤底部，并且滑動球下端與底盤上端內部的導向槽內壁滑動連接，所述底盤內部采用橡膠材質，使得中心球能夠彈性擠壓進入到中心槽內部，從而使得底盤和旋轉盤之間進行定軸安裝，并且通過中心球在中心槽內部進行定軸旋轉。

7、本發明的有益效果在于：

8、1.患者的腳掌放置在活動機構的上端內部后，通過患者自身兩個大腿使勁往外進行移動，這時推動活動機構移動，通過活動機構后端的連接外殼帶動滑動塊在支撐底板前端內部進行移動，同時通過彈性組件上的圓管套內部的彈簧為擠壓桿施加彈力，從而使得彈性組件為滑動塊的滑動施加彈性阻力，對活動機構的橫向滑動施加一定的彈性阻力，提高患者髖關節進行康復活動訓練的效果；

9、2.在康復活動完成后，通過轉動旋鈕能夠帶動兩個螺紋桿同步轉動，而驅使兩側的滑動桿帶動兩個夾持塊反向滑動，通過兩個“l(fā)”字型的夾持塊滑動中部時，這時兩個夾持塊能夠從活動機構后端內部進行移出，便于將活動機構從關節康復活動器上進行拆卸維修；

10、3.患者的腳掌放置在腳托內部時，通過往上拉動升降板帶動抵觸片往上移動，腳掌放置完成后，松開升降板，這時通過兩側的彈簧桿為升降板施加復位彈力，使得升降板帶動抵觸片復位下降，這時抵觸片抵觸在患者的腳背位置上，并且兩個腳托上的兩個抵觸片傾斜的弧形結構左右對稱，與人體腳背較為吻合，通過兩側的抵觸片能夠貼合在患者的腳背上進行抵觸固定，提高舒適度的同時，確保患者的腳掌放置在腳托內部進行關節活動時，腳掌不會從腳托內部脫落；

11、4.通過患者小腿施加力量推動腳托往前進行移動，腳托底部的推進塊同步移動，這時通過彈力桿能夠為推進塊在運行底板內部施加前后的滑動導向彈力，輔助患者的膝關節進行康復活動訓練；

12、5.患者在進行膝關節康復活動的同時能夠轉動腳掌帶動腳托進行轉動，通過中心球在中心槽內部進行定軸旋轉，配合滑動球在底盤上端內部的導向槽內壁上輔助滑動，提高旋轉盤在底盤上端進行旋轉的順暢度，從而使得旋轉盤上端的腳托能夠進行定軸旋轉，輔助患者的踝關節進行康復活動，通過該關節康復活動器能夠同時對患者的踝關節、髖關節和膝關節進行康復活動，提高對腿部關節進行全面康復活動的效果。

技術特征：

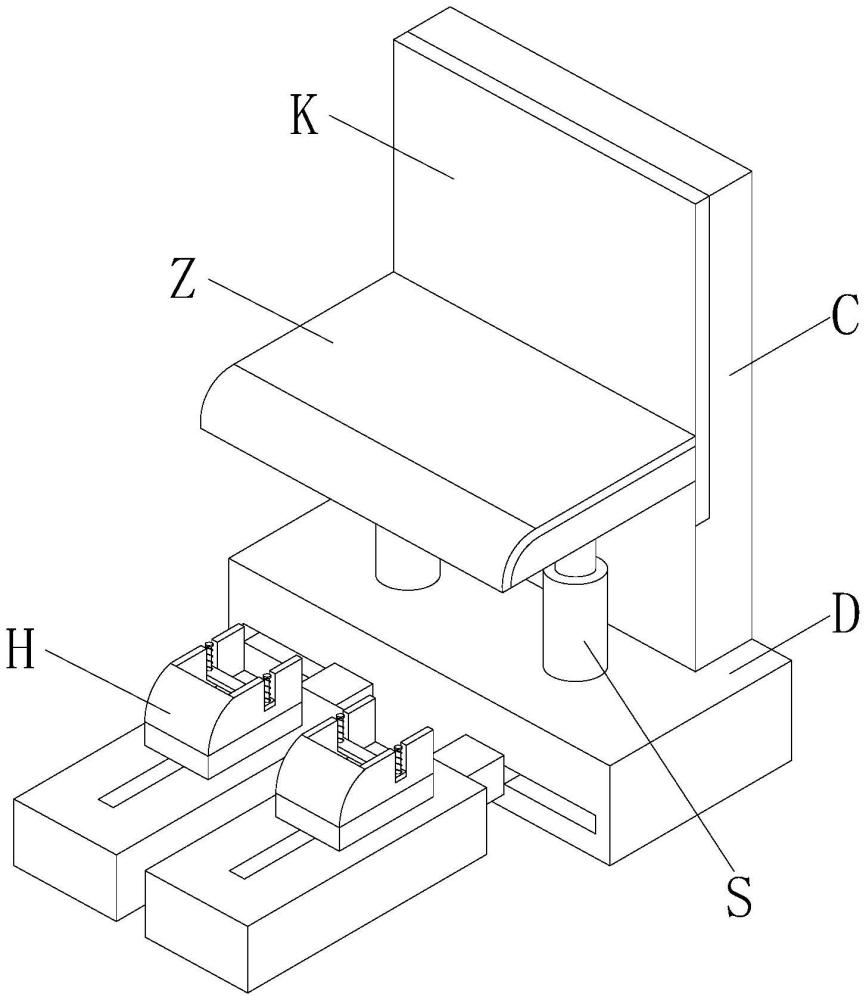

1.一種骨科腿部關節康復活動器，其結構包括支撐底板、靠背板、海綿墊、坐板、升降器、康復機構(h)，所述支撐底板上端面后側與靠背板下端相焊接，并且靠背板前端貼合安裝有海綿墊，所述坐板位于靠背板前方，并且坐板底部與升降器頂部相焊接，所述升降器下端安裝在支撐底板上端面，所述康復機構(h)安裝在支撐底板前端，其特征在于：

2.根據權利要求1所述的一種骨科腿部關節康復活動器，其特征在于：所述外展機構(h6)包括滑動塊(h66)、滑輪(h64)、彈性組件(h67)、連接外殼(h69)、夾持機構(h61)，所述滑動塊(h66)滑動安裝在在支撐底板前端內部，并且滑動塊(h66)中部安裝有滑輪(h64)，所述滑輪(h64)與支撐底板前端內部滑動連接，所述滑動塊(h66)右側與彈性組件(h67)左端相固定，并且彈性組件(h67)固定安裝在支撐底板前端內部，所述滑動塊(h66)前端固定安裝有連接外殼(h69)，并且連接外殼(h69)前端內部設有夾持機構(h61)，所述連接外殼(h69)通過夾持機構(h61)與活動機構(h1)后端內部卡合連接。

3.根據權利要求2所述的一種骨科腿部關節康復活動器，其特征在于：所述夾持機構(h61)包括旋鈕(1n)、滑動桿(1k)、螺紋桿(1w)、夾持塊(1j)，所述旋鈕(1n)安裝在連接外殼(h69)外側表面，并且旋鈕(1n)與螺紋桿(1w)右端相固定，所述螺紋桿(1w)采用間隙配合貫穿于滑動桿(1k)內部并且螺紋連接，所述滑動桿(1k)前端與夾持塊(1j)后端相焊接，并且夾持塊(1j)位于連接外殼(h69)前表面，所述夾持塊(1j)卡合安裝在活動機構(h1)后端內部。

4.根據權利要求3所述的一種骨科腿部關節康復活動器，其特征在于：所述活動機構(h1)包括連接底座(h17)、腳托(h15)、彈簧桿(h19)、升降板(h13)、抵觸片(h18)、運行機構(h12)，所述連接底座(h17)固定安裝在腳托(h15)底部，并且連接底座(h17)安裝在運行機構(h12)上端，所述腳托(h15)邊緣中部安裝有彈簧桿(h19)，并且彈簧桿(h19)下端采用間隙配合貫穿于升降板(h13)邊緣內部，所述升降板(h13)底部設有抵觸片(h18)，所述抵觸片(h18)位于腳托(h15)中部，所述運行機構(h12)后端內部與夾持塊(1j)卡合連接。

5.根據權利要求4所述的一種骨科腿部關節康復活動器，其特征在于：所述運行機構(h12)包括運行底板(2d)、滾珠(2g)、卡合槽(2k)、推進塊(2k)、彈力桿(2t)、旋轉機構(2x)，所述運行底板(2d)底部設有滾珠(2g)，并且運行底板(2d)后端安裝有卡合槽(2k)，所述運行底板(2d)通過后端的卡合槽(2k)與夾持塊(1j)卡合連接，所述推進塊(2k)滑動安裝在運行底板(2d)上端內部，所述彈力桿(2t)后端采用間隙配合貫穿于推進塊(2k)內部，并且彈力桿(2t)固定安裝在運行底板(2d)內部中端，所述推進塊(2k)頂部安裝有旋轉機構(2x)，并且旋轉機構(2x)卡合安裝在連接底座(h17)下端內部。

6.根據權利要求5所述的一種骨科腿部關節康復活動器，其特征在于：所述旋轉機構(2x)包括底盤(x7)、中心槽(x1)、導向槽(x3)、旋轉盤(x4)、中心球(x9)、滑動球(x6)，所述底盤(x7)底部固定安裝在推進塊(2k)頂部端面，并且底盤(x7)內部中端設有中心槽(x1)，所述導向槽(x3)嵌在底盤(x7)上端內部，所述旋轉盤(x4)位于底盤(x7)上方，并且旋轉盤(x4)底部中端設有中心球(x9)，所述中心球(x9)采用間隙配合安裝在中心槽(x1)內部，所述旋轉盤(x4)卡合安裝在連接底座(h17)下端內部，所述滑動球(x6)設在旋轉盤(x4)底部，并且滑動球(x6)下端與底盤(x7)上端內部的導向槽(x3)內壁滑動連接。

技術總結
本發明公開了一種骨科腿部關節康復活動器，其結構包括支撐底板、靠背板、海綿墊、坐板、升降器、康復機構，所述支撐底板上端面后側與靠背板下端相焊接，通過患者自身兩個大腿使勁往外進行移動，推動活動機構移動，輔助患者髖關節進行康復活動；通過患者小腿施加力量推動腳托往前進行移動，輔助患者的膝關節進行康復活動訓練；旋轉盤上端的腳托能夠進行定軸旋轉，輔助患者的踝關節進行康復活動，同時對患者的踝關節、髖關節和膝關節進行康復活動，提高對腿部關節進行全面康復活動的效果；通過轉動旋鈕能夠帶動兩個螺紋桿同步轉動，兩個夾持塊能夠從活動機構后端內部進行移出，便于將活動機構從關節康復活動器上進行拆卸維修。

技術研發人員：王萌萌,黃志宇,王晶晶
受保護的技術使用者：淮安市中醫院（淮安市糖尿病醫院、淮安市中醫藥研究所）
技術研發日：
技術公布日：2025/4/24
