本技術屬于無人機加油的，涉及一種車載式無人機加油系統。

背景技術：

1、為了適應不同的作業需求、不同的地形需求，需要對無人機進行移動式便捷加油?，F有的移動式加油站僅僅具備簡單的加油和補油功能，在加油過程、補油過程、存油過程中都缺乏對油液的凈化，導致移動式加油站在長時間使用后，會在油液管路以及儲油罐中沉積雜質，這些雜質也會伴隨油液進行流動，嚴重時會導致管路堵塞，并降低了無人機油液的品質。

2、因此，針對現有的移動式加油站在加油過程、補油過程、存油過程中都缺乏對油液的凈化的技術缺陷，本實用新型公開了一種車載式無人機加油系統。

技術實現思路

1、本實用新型的目的在于提供一種車載式無人機加油系統，能夠實現對無人機進行加油、油液自循環、儲油罐補油，并且能夠在無人機加油、自循環、儲油罐補油的過程中對油液進行凈化。

2、本實用新型通過下述技術方案實現：

3、一種車載式無人機加油系統，包括儲油罐，所述儲油罐上設置有加油口、回油口、排油口，所述加油口通過加油管路與加油槍連接，所述加油管路的一側并聯設置有回油管路與抽油管路；所述加油管路、回油管路、抽油管路上均設置有電動閥門，所述加油管路上設置有油泵和凈化器；所述回油管路的進端設置在凈化器與加油槍之間，所述回油管路的出端與回油口連接；所述抽油管路的進端設置在凈化器與加油槍之間，所述抽油管路的出端設置在加油口與油泵之間。

4、無人機加油時，加油管路上的電動閥門開啟，回油管路、抽油管路上的電動閥門關閉，通過油泵將儲油罐內部的油液通過加油管路輸送至加油槍，同時通過加油管路上的凈化器對油液進行過濾凈化，通過加油槍對無人機加油。

5、油液自循環時，回油管路上的電動閥門開啟，加油管路、抽油管路上的電動閥門關閉，此時油液在油泵作用下從出油口流出進入加油管路，經過凈化器之后，然后通過回油管路回流至回油口，重新使得凈化后的油液回到儲油罐，實現油液的自循環凈化。

6、需要向儲油罐內部補充油液時，回油管路、抽油管路上的電動閥門開啟，而加油管路上的電動閥門關閉。此時在油泵的抽吸作用下，通過加油槍將外部油液逆向吸入抽油管路，抽吸的油液通過抽油管路的出端流向凈化器進行凈化后，再輸送至回油管路，通過回油管路回流至儲油罐，實現對儲油罐的油液補充。

7、為了更好地實現本實用新型，進一步的，所述加油管路的出端設置有加油卷盤，所述加油卷盤上繞設有油管，所述加油管路的出端通過油管與加油槍連接。

8、為了更好地實現本實用新型，進一步的，加油管路上位于凈化器和回油管路的進端之間設置有壓力表。

9、為了更好地實現本實用新型，進一步的，加油管路的進端與油泵之間設置有調控閥組。

10、為了更好地實現本實用新型，進一步的，調控閥組包括依次串聯的截止閥與調壓閥。

11、為了更好地實現本實用新型，進一步的，截止閥與調壓閥之間并聯設置有第一排油閥。

12、為了更好地實現本實用新型，進一步的，所述排油口處設置有第二排油閥。

13、為了更好地實現本實用新型，進一步的，所述儲油罐的底部設置有運載平臺。

14、為了更好地實現本實用新型，進一步的，所述儲油罐的頂部設置有封蓋，所述儲油罐的側壁上設置有觀察視窗。

15、本實用新型與現有技術相比，具有以下優點及有益效果：

16、本實用新型通過設置與儲油罐的加油口連接的加油管路，并在加油管路上依次設置油泵與凈化器，使得油液通過加油管路進入凈化器進行凈化后再通過加油槍輸送至無人機，保證了無人機加油過程中對油液的凈化，保障了輸送至無人機的油液品質；同時在加油管路的一側并聯回油管路與抽油管路，通過回油管路實現儲油罐內部的油液經過凈化器的自循環流動，進而對儲油罐內部的儲油進行凈化，避免油液長時間儲存后在管路、儲油罐中沉積大量雜質；通過抽油管路實現將外部油液抽吸至凈化器實現凈化后，再將油液通過回油管路輸送至儲油罐，進而實現對儲油罐補油過程中的油液進行凈化。

技術特征：

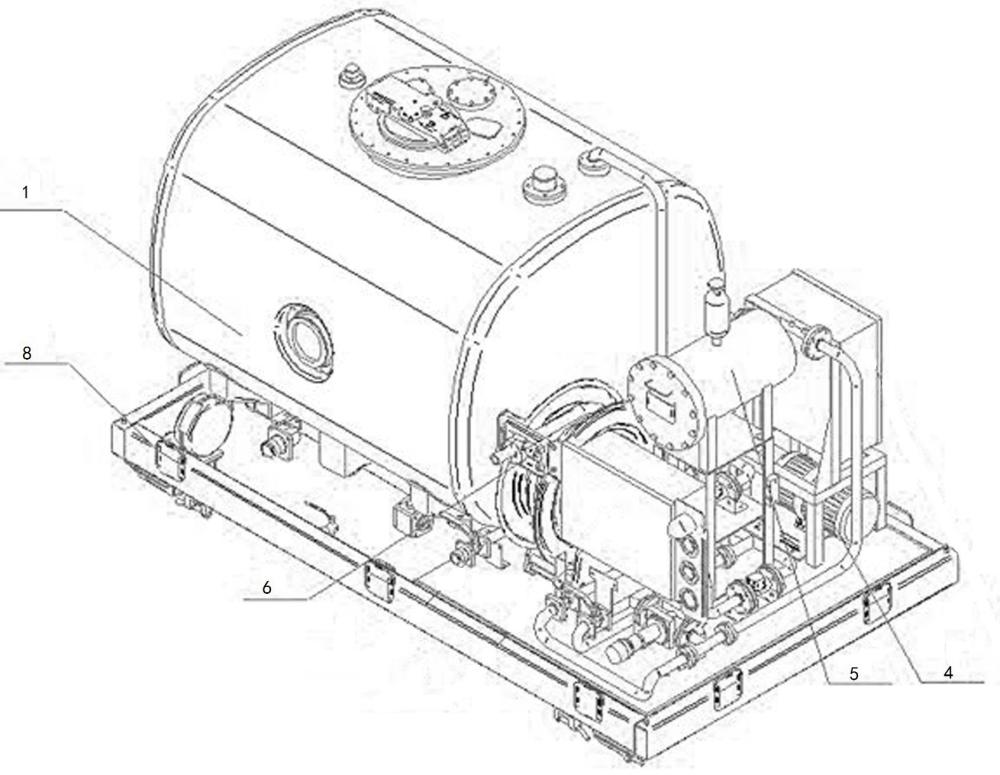

1.一種車載式無人機加油系統，包括儲油罐（1），其特征在于，所述儲油罐（1）上設置有加油口、回油口、排油口，所述加油口通過加油管路（01）與加油槍（2）連接，所述加油管路（01）的一側并聯設置有回油管路（02）與抽油管路（03）；所述加油管路（01）、回油管路（02）、抽油管路（03）上均設置有電動閥門（3），所述加油管路（01）上設置有油泵（4）和凈化器（5）；所述回油管路（02）的進端設置在凈化器（5）與加油槍（2）之間，所述回油管路（02）的出端與回油口連接；所述抽油管路（03）的進端設置在凈化器（5）與加油槍（2）之間，所述抽油管路（03）的出端設置在加油口與油泵（4）之間。

2.根據權利要求1所述的一種車載式無人機加油系統，其特征在于，所述加油管路（01）的出端設置有加油卷盤（6），所述加油卷盤（6）上繞設有油管，所述加油管路（01）的出端通過油管與加油槍（2）連接。

3.根據權利要求2所述的一種車載式無人機加油系統，其特征在于，加油管路（01）上位于凈化器（5）和回油管路（02）的進端之間設置有壓力表（7）。

4.根據權利要求3所述的一種車載式無人機加油系統，其特征在于，所述加油管路（01）的進端與油泵（4）之間設置有調控閥組。

5.根據權利要求4所述的一種車載式無人機加油系統，其特征在于，所述調控閥組包括依次串聯的截止閥與調壓閥。

6.根據權利要求5所述的一種車載式無人機加油系統，其特征在于，所述截止閥與調壓閥之間并聯設置有第一排油閥。

7.根據權利要求6所述的一種車載式無人機加油系統，其特征在于，所述排油口處設置有第二排油閥。

8.根據權利要求1-7任一項所述的一種車載式無人機加油系統，其特征在于，所述儲油罐（1）的底部設置有運載平臺（8）。

9.根據權利要求8所述的一種車載式無人機加油系統，其特征在于，所述儲油罐（1）的頂部設置有封蓋，所述儲油罐（1）的側壁上設置有觀察視窗。

技術總結
本技術公開了一種車載式無人機加油系統，包括儲油罐，所述儲油罐上設置有加油口、回油口、排油口，所述加油口通過加油管路與加油槍連接，所述加油管路的一側并聯設置有回油管路與抽油管路；所述加油管路、回油管路、抽油管路上均設置有電動閥門，所述加油管路上設置有油泵和凈化器；所述回油管路的進端設置在凈化器與加油槍之間，所述回油管路的出端與回油口連接；所述抽油管路的進端設置在凈化器與加油槍之間，所述抽油管路的出端設置在加油口與油泵之間；本技術能夠實現對無人機進行加油、油液自循環、儲油罐補油，并且能夠在無人機加油、自循環、儲油罐補油的過程中對油液進行凈化。
