本發明屬于機械加工技術領域，尤其是新型木工鋸平臺結構。

背景技術：

原有技術設備結構復雜，維護難度大，不可隨意搬運。裁切大板時尺寸難掌握。且設備調節復雜。

技術實現要素：

本發明旨在克服現有技術的缺陷，提供一種新型木工鋸平臺結構，結構簡單，易于使用、便于攜帶的特點。

為了解決上述技術問題，本發明提供以下技術方案：

一種新型木工鋸平臺結構，包括鋸片1、平臺2、主體外殼3、傾斜調節機構把手4 、垂直升降調節機構把手5，主體外殼3上部固定連接有平臺2，平臺2上開設有鋸片1伸出平臺的長方形鋸片孔，鋸片1安裝在鋸軸10的一側，鋸軸10另一側安裝有皮帶輪，皮帶輪通過皮帶傳動連接電動機；主體外殼3一側安裝有傾斜調節機構把手4、垂直升降調節機構把手5，垂直調節機構把手5上設置一個轉移通道6；鋸軸10安裝于垂直升降調節機構11頂部平臺上，垂直升降調節機構11下部穿入有調節螺桿12，調節螺桿連接垂直升降調節把手5，垂直升降調節機構11背面開設有燕尾槽，通過調節垂直升降調節把手5及調節螺桿12的轉動，使垂直升降調節機構11相對于傾斜調節機構7上、下運動；傾斜調節機構7背面下部安裝內絲螺帽8，內絲螺帽中穿入有調節螺桿一9，調節螺桿一9與主體外殼上的傾斜調節機構把手4連接，內絲螺帽8繞垂直于板面的固定軸轉動，用以消除傾斜調節機構7與調節螺桿一9的夾角；傾斜調節機構7背面平臺上設有鋸片傾斜機構軌道13以及螺絲調節滑塊14，傾斜調節機構背面與升降機構11背面相連接，升降機構11頂部與傾斜滑塊14相連接，其中鋸片傾斜機構軌道13與主體外殼3固定連接，螺絲調節滑塊14與傾斜調節機構7固定連接，通過傾斜調節機構把手4及連接傾斜調節機構的調節螺桿一9的轉動，傾斜調節機構7通過螺絲調節滑塊14的限制在鋸片傾斜機構軌道13中運動，調節鋸片1的傾斜程度；螺絲調節滑塊14背面鑲嵌有松緊墊片15。

進一步，垂直升降調節機構11下部連接有絲桿升降器。

進一步，傾斜調節機構7正面設有燕尾板結構與垂直調節機構11的燕尾槽相互嵌合，傾斜調節機構7進行調節時，垂直調節機構11同時隨之傾斜。

進一步，調節螺桿一9、調節螺桿12均為絲桿升降器。

進一步，附加支架，包括支架主體16、軸承17、垂直支撐桿18、水平連接桿19，支架主體16為長方體中空管，支架主體16上安裝有多個軸承17，支架主體下部連接有垂直支撐連桿18及水平連接桿19，水平接桿19插入平臺2一側的方孔之中，垂直支撐桿18撐于地面用以固定支架主體16，支架主體16上的多個軸承與要裁切的版面接觸，在裁切大板的時候轉動傳送大板輕松標準裁切，附加支架用于加工大尺寸木工件時在平臺2外部對工件進行支撐，利于加工進行。

進一步，多個軸承17均勻分布安裝在支架主體中空管里面，轉軸與支架主體16固定連接，頂部露出，便于工件在其上滑動；

進一步，水平連接桿19一端轉動連接于支架主體16，一端插入木工鋸主體外殼3的固定孔中以固定支架主體16。

與現有技術相比較，本發明具有如下的有益效果：

本發明結構簡單，易于各種功能的調節，單人操作精準裁切整張大板，重量輕便于攜帶，感應電機噪音小，新型木工鋸平臺結構，鋸片的傾斜角度調節準確。

附圖說明

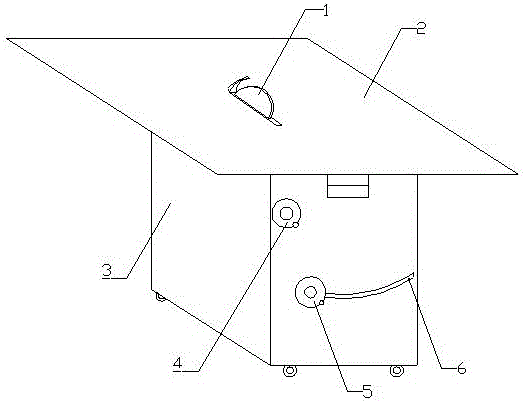

圖1為本發明新型木工鋸平臺結構的外觀結構示意圖。

圖2為本發明新型木工鋸平臺結構的整機結構示意圖。

圖3、3-1為本發明新型木工鋸平臺結構的傾斜機構示意圖。

圖4為本發明新型木工鋸平臺結構的鋸片傾斜機構軌道示意圖。

圖5為本發明新型木工鋸平臺結構的附加支架示意圖。

圖5-1為本發明新型木工鋸平臺結構的附加支架的側視圖。

具體實施方式

以下結合附圖對本發明的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本發明，并不用于限定本發明。

如圖1-4所示，一種新型木工鋸平臺結構，包括鋸片1、平臺2、主體外殼3、傾斜調節機構把手4 、垂直升降調節機構把手5，主體外殼3上部固定連接有平臺2，平臺2上開設有鋸片1伸出平臺的長方形鋸片孔，鋸片1安裝在鋸軸10的一側，鋸軸10另一側安裝有皮帶輪，皮帶輪通過皮帶傳動連接電動機；通過傾斜調節機構7調節鋸片1與平臺2的夾角，垂直升降調節機構11來調節鋸片1伸出平臺2的程度。主體外殼3一側安裝有傾斜調節機構把手4、垂直升降調節機構把手5，垂直調節機構把手5上設置一個轉移通道6；鋸軸10安裝于垂直升降調節機構11頂部平臺上，垂直升降調節機構11下部連接有絲桿升降器。垂直升降調節機構11下部穿入有調節螺桿12，調節螺桿連接垂直升降調節把手5，垂直升降調節機構11背面開設有燕尾槽，通過調節垂直升降調節把手5及調節螺桿12的轉動，使垂直升降調節機構11相對于傾斜調節機構7上、下運動；傾斜調節機構7正面設有燕尾板結構與垂直調節機構11的燕尾槽相互嵌合，傾斜調節機構7進行調節時，垂直調節機構11同時隨之傾斜。傾斜調節機構7背面下部安裝內絲螺帽8，內絲螺帽中穿入有調節螺桿一9，調節螺桿一9與主體外殼上的傾斜調節機構把手4連接，內絲螺帽8繞垂直于板面的固定軸轉動，用以消除傾斜調節機構7與調節螺桿9的夾角；調節螺桿一9、調節螺桿12均為絲桿升降器。傾斜調節機構7背面平臺上設有鋸片傾斜機構軌道13以及螺絲調節滑塊14，傾斜調節機構背面與升降機構11背面相連接，升降機構11頂部與傾斜滑塊14相連接，其中鋸片傾斜機構軌道13與主體外殼3固定連接，螺絲調節滑塊14與傾斜調節機構7固定連接，通過傾斜調節機構把手4及連接傾斜調節機構的調節螺桿9的轉動，傾斜調節機構7通過螺絲調節滑塊14的限制在鋸片傾斜機構軌道13中運動，調節鋸片1的傾斜程度；螺絲調節滑塊14背面鑲嵌有松緊墊片15。

如圖5、5-1所示，附加支架，包括支架主體16、軸承17、垂直支撐桿18、水平連接桿19，支架主體16為長方體中空管，支架主體16上安裝有多個軸承17，支架主體下部連接有垂直支撐連桿18及水平連接桿19，水平接桿19插入平臺2一側的方孔之中，垂直支撐桿18撐于地面用以固定支架主體16，支架主體16上的多個軸承與要裁切的版面接觸，在裁切大板的時候轉動傳送大板輕松標準裁切，附加支架用于加工大尺寸木工件時在平臺2外部對工件進行支撐，利于加工進行。

進一步，多個軸承17均勻分布安裝在支架主體中空管里面，軸承轉軸與支架主體16固定連接，頂部露出，便于工件在其上滑動。

進一步，水平連接桿19一端轉動連接于支架主體16，一端插入木工鋸主體外殼2的固定孔中以固定支架主體16。

工作原理，鋸片1通過平臺2的長方形孔伸出平臺，平臺2與木工鋸主體外殼3固定連接，平臺2一側開有安裝附加支架16的水平連接桿19的方孔。鋸片1安裝在鋸軸10的一側，鋸軸10另一側安裝有皮帶輪，通過皮帶傳動連接電動機，為鋸片1提供動力。垂直升降調節機構11頂部平臺安裝鋸軸10，下部開有內絲孔，并穿入調節螺桿12。背面開有燕尾槽，與傾斜調節機構7正面燕尾板相互嵌合，通過調節把手5及調節螺桿12的轉動，可以使垂直升降調節機構11相對于傾斜調節機構7上下運動，從而控制鋸片1伸出平臺2的程度。傾斜調節機構7正面以燕尾板結構與垂直調節機構11相連并能在垂直方向相對滑動。背面安裝內絲螺帽8，螺帽可繞垂直于板面的固定軸轉動，用以消除傾斜調節機構7與調節螺桿9的夾角，調節螺桿9穿入其中。傾斜調節機構7背面平臺上有鋸片傾斜機構軌道13以及滑塊14，其中滑塊14與傾斜機構固定連接，軌道13與整體外殼3固定連接，通過調節把手4及調節螺桿9的轉動可使傾斜機構7通過滑塊14的限制在軌道13中運動，從而可以調節鋸片1的傾斜程度。傾斜調節機構7進行調節時，垂直調節機構11同時隨之傾斜，故垂直調節機構把手5需設置一個轉移通道6。

以上所述僅為說明本發明的實施方式，并不用于限制本發明，對于本領域的技術人員來說，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
