本實用新型涉及木板加工技術領域，特別是涉及木板起槽裝置。

背景技術：

傳統上，在木板上起槽用的是鑿子，在木板上畫出輪廓，用鑿子一下一下鑿出木屑，制成凹槽，這樣的工具和方法具有勞動強度大、生產效率低、起槽不規范的缺點。

技術實現要素：

本實用新型的目的就是針對上述缺點，提供一種生產效率高、勞動強度小、起槽規范的木板起槽裝置。

本實用新型的技術方案是這樣實現的：一種木板起槽裝置，其特征是：它包括一個底板，底板中間具有第一通孔，在底板左右兩側安裝水平設置的第一滑桿，還有一個滑框的左右兩側安裝第一滑套，第一滑套安裝在第一滑桿上；

所述滑框前后兩側安裝有第二滑桿，在第二滑桿上有第二滑套，還有安裝板安裝在第二滑套上，所述的安裝板中間具有第二通孔；

還有電鉆安裝在安裝板上，電鉆朝下設置，電鉆安裝銑刀，銑刀下端超過第一通孔下面。

進一步地講，在底板上面安裝有模具，模具具有模槽，安裝板下面具有限位柱，限位柱下端在模槽里面。

進一步地講，所述的安裝板上還有可以拔出的定位針，所述底板上還有配合定位針下端的定位槽。

進一步地講，所述底板上面還具有定位孔。

進一步地講，所述的底板上具有模具槽，所述的模具就安裝在模具槽內。

本實用新型的有益效果是：這樣的木板起槽裝置用于木板起槽具有生產效率高、勞動強度小優點；在底板上面安裝有模具，模具具有模槽，安裝板下面具有限位柱，具有起槽規范的優點；所述的安裝板上還有定位針，所述底板上還有配合定位針的定位槽，還具有容易定位的優點；所述底板上面還具有定位孔，還具有起槽時防止本裝置移動的優點。

附圖說明

圖1是本實用新型的結構示意圖。

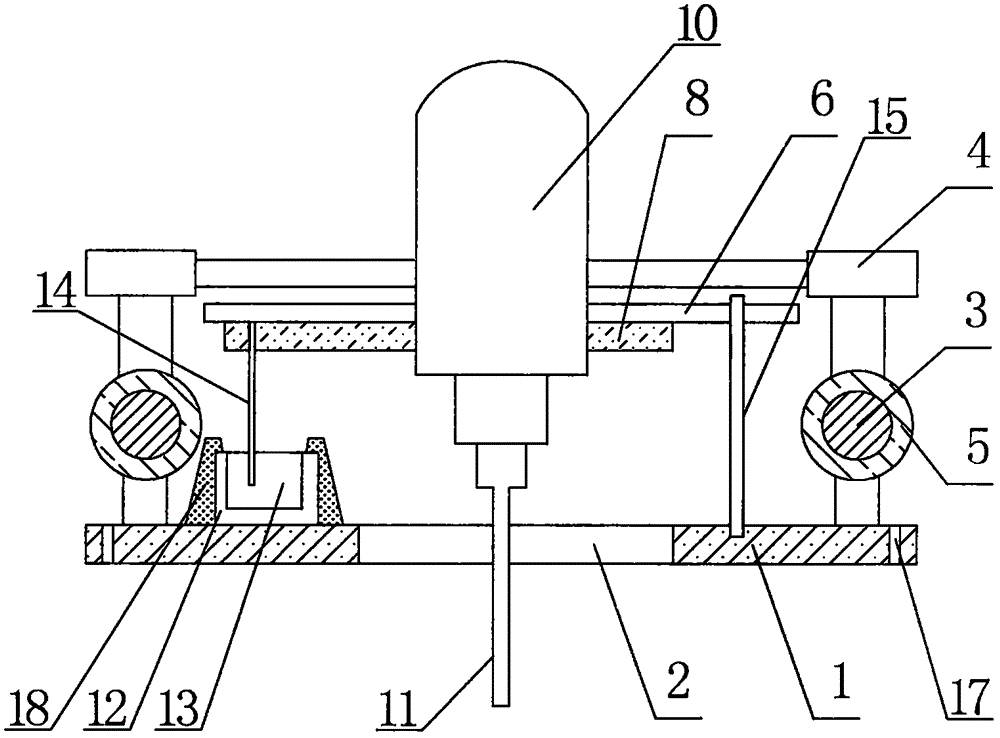

圖2是圖1中的A-A處剖面結構示意圖。

其中：1、底板 2、第一通孔 3、第一滑桿 4、滑框 5、第一滑套 6、第二滑桿 7、第二滑套 8、安裝板 9、第二通孔 10、電鉆 11、銑刀 12、模具 13、模槽 14、限位柱 15、定位針 16、定位槽 17、定位孔 18、模具槽。

具體實施方式

下面結合附圖對本實用新型作進一步的描述。

如圖1、2所示，一種木板起槽裝置，其特征是：它包括一個底板，底板中間具有第一通孔2，在底板左右兩側安裝水平設置的第一滑桿3，還有一個滑框4的左右兩側安裝第一滑套5，第一滑套5安裝在第一滑桿3上；這樣，滑框可以在第一滑桿上左右移動。

所述滑框4前后兩側安裝有第二滑桿6，在第二滑桿上有第二滑套7，還有安裝板8安裝在第二滑套上，所述的安裝板中間具有第二通孔9；這樣，安裝板可以在第二滑桿上前后移動。

還有電鉆10安裝在安裝板上，電鉆朝下設置，電鉆安裝銑刀11，銑刀下端超過第一通孔下面。

使用時，將本裝置按壓貼近所要加工的木板，即底板相對于木板不能移動，這樣電鉆相對于底板可以左右、前后移動，電鉆開動，銑刀的側面接觸的木塊可以進行切割，用手移動電鉆，可以對木板進行切割，具有省勁、生產效率高的優點。

進一步地講，在底板上面安裝有模具12，模具具有模槽13，安裝板下面具有限位柱14，限位柱下端在模槽里面。

這樣，限位柱只能在模槽中移動，也就限定了銑刀的移動軌跡，例如準備在面板上制成一個蝴蝶型的槽，可以將模槽設計成蝴蝶型的凹槽，由于電鉆在安裝板上，銑刀相對于底板移動的軌跡只是模槽的形狀，具有生產的凹槽規范的優點。

進一步地講，所述的安裝板上還有可以拔出的定位針15，所述底板上還有配合定位針下端的定位槽16。

定位針安裝后，使安裝板和底板不移動，這樣便于銑刀找準加工的部位，例如便于銑刀找準起始位置或中心位置。

進一步地講，所述底板上面還具有定位孔17，這樣使用時可以用釘子釘在定位孔中，保證加工過程中底板不移動，保證加工效果，加工完成后可以拔出釘子。

進一步地講，所述的底板上具有模具槽18，所述的模具就安裝在模具槽內。

這樣在木板上加工不同形狀的槽時，使用具有不同形狀名稱的模具，具有使用方便的優點。

以上實施例僅為本實用新型的部分實施例，但本實用新型的宗旨并不限于此，任何本領域的技術人員在本發明的領域內，所作的變化或修飾皆涵蓋在本實用新型的專利范圍內。
