本實用新型涉及一種雙端數控榫頭機。

背景技術：

現有的榫頭機度慢，增加輔助模具會浪費材料和時間。用數控單頭隼銑削木料雙端的公隼，需要加工完一端，在掉頭加工另外一端，時間過長。許多異形木料雙端有一端是正角度，另一端是負角度，就需要輔助的模具配合，才能做到雙端銑削出較好公隼。并且加工出來的雙端的公隼不準確。

技術實現要素：

為了克服現有技術的不足，本實用新型提供了一種雙端數控榫頭機。

為解決上述問題，本實用新型所采用的技術方案是：

一種雙端數控榫頭機，包括床身，減速機，右牙螺母，右牙絲杠，左牙螺母，左牙絲杠，左車榫頭機構，右車榫頭機構，下料機構，所述的右牙絲杠通過右牙螺母與減速機連接，所述的左牙絲杠和右牙絲杠通過支撐座連接，所述的左牙絲杠通過左牙螺母與床身連接，其特征在于：所述的右牙絲杠上設有右托架，所述的左牙絲杠設有左托架，所述的右托架上安裝有右?jiàn)A緊機構和右車榫頭機構，所述的左托架上安裝有左夾緊機構和左車榫頭機構，所述的右?jiàn)A緊機構包括支撐座一，氣缸一，氣桿一，托桿一，夾緊桿一，所述的支撐座一安裝在右托架上，所述的氣缸一安裝在支撐座一上，所述的氣桿一在支撐架一的上方，所述的夾緊桿一與氣桿一連接，所述的托桿一固定在夾緊桿一的下方，所述的左夾緊機構包括支撐座二，氣缸二，氣桿二，托桿二，夾緊桿二，所述的支撐座二安裝在左托架上，所述的氣缸二安裝在支撐座二上，所述的氣桿二在支撐架二的上方，所述的夾緊桿二與氣桿二連接，所述的托桿二固定在夾緊桿二的下方，所述的下料機構在床身的一側，所述的右車榫頭機構包括車刀一，刀架一，傳動軸一，電機一，傳動帶一，所述的車刀一安裝在刀架一上，所述的傳動軸一端與刀架一連接，所述的傳動軸一另一端與傳動帶一連接，所述的傳動帶一一端與電機一連接，所述的左車榫頭機構包括車刀二，刀架二，傳動軸二，電機二，傳動帶二，所述的車刀二安裝在刀架二上，所述的傳動軸一端與刀架二連接，所述的傳動軸二另一端與傳動帶二連接，所述的傳動帶二一端與電機二連接。

作為一種優選，所述的右?jiàn)A緊機構和右?jiàn)A緊機構之間的距離為145mm-2000mm。

作為一種優選，所述的床身一端設有電箱。

作為一種優選，所述的床身一側設有顯示屏托電箱。

作為一種優選，所述的下料機構包括下料倉，氣缸三，送料架，所述的下料倉在送料架的上方，所述的氣缸三與送料架連接。

作為一種優選，所述的左夾緊機構一側設有下料滑槽。

由于采用了上述技術方案，與現有技術相比，本實用新型通過雙端數控榫頭機的設置，實現了雙端榫頭的同時加工，提高了生產效率，加工各種異形木料不需要輔助模具，加工的精度大大的提高了，利用自動送料和下料，減少勞動強度并且提高了工作效率。

同時下面結合附圖和具體實施方式對本實用新型作進一步說明。

附圖說明

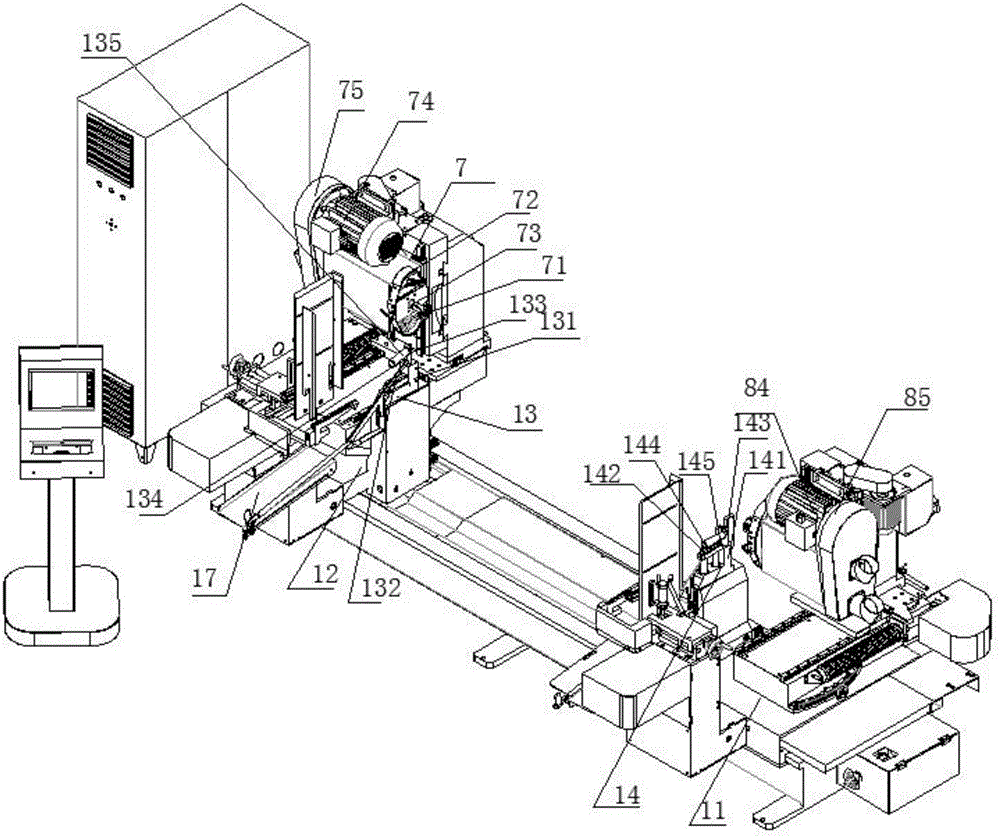

圖1為本實用新型一種雙端數控榫頭機的軸視圖。

圖2為本實用新型一種雙端數控榫頭機的床身局部視圖。

圖3為本實用新型一種雙端數控榫頭機的左視圖。

圖中：1、床身，2、減速機，3、右牙螺母，4、右牙絲杠，5、左牙螺母，6、左牙絲杠，7、左車榫頭機構，71、車刀二，72、刀架二，73、傳動軸二，74、電機二，75、傳動帶二，8、右車榫頭機構，81、車刀一，82、刀架一，83、傳動軸一，84、電機一，85、傳動帶一，9、下料機構，91、下料倉，92、氣缸三，93、送料架，10、支撐座，11、右托架，12、左托架，13、右?jiàn)A緊機構，131、支撐座一，132、氣缸一，133、氣桿一，134、托桿一，135、夾緊桿一，14、左夾緊機構，141、支撐座二，142、氣缸二，143、氣桿二，144、托桿二，145、夾緊桿二，15、電箱，16、顯示屏托電箱，17、下料滑槽。

具體實施方式

實施例：

如圖1-3所示，一種雙端數控榫頭機，包括床身1，減速機2，右牙螺母3，右牙絲杠4，左牙螺母5，左牙絲杠6，左車榫頭機構7，右車榫頭機構8，下料機構9，所述的右牙絲杠4通過右牙螺母3與減速機2連接，所述的左牙絲杠6和右牙絲杠3通過支撐座10連接，所述的左牙絲杠6通過左牙螺母5與床身1連接，其特征在于：所述的右牙絲杠4上設有右托架11，所述的左牙絲杠6設有左托架12，所述的右托架11上安裝有右?jiàn)A緊機構13和右車榫頭機構8，所述的左托架12上安裝有左夾緊機構14和左車榫頭機構7，所述的右?jiàn)A緊機構13包括支撐座一131，氣缸一132，氣桿一133，托桿一134，夾緊桿一135，所述的支撐座一131安裝在右托架11上，所述的氣缸一132安裝在支撐座一131上，所述的氣桿一133在支撐架一131的上方，所述的夾緊桿一135與氣桿一133連接，所述的托桿一135固定在夾緊桿一135的下方，所述的左夾緊機構14包括支撐座二141，氣缸二142，氣桿二143，托桿二144，夾緊桿二145，所述的支撐座二141安裝在左托架12上，所述的氣缸二142安裝在支撐座二141上，所述的氣桿二143在支撐架二141的上方，所述的夾緊桿二145與氣桿二143連接，所述的托桿二144固定在夾緊桿二145的下方，所述的下料機構9在床身1的一側，所述的右車榫頭機構8包括車刀一81，刀架一82，傳動軸一83，電機一84，傳動帶一85，所述的車刀一81安裝在刀架一82上，所述的傳動軸一83端與刀架一81連接，所述的傳動軸一83另一端與傳動帶一85連接，所述的傳動帶一85一端與電機一84連接，所述的左車榫頭機構7包括車刀二71，刀架二72，傳動軸二73，電機二74，傳動帶二75，所述的車刀二71安裝在刀架二72上，所述的傳動軸二73端與刀架二72連接，所述的傳動軸二73另一端與傳動帶二75連接，所述的傳動帶二75一端與電機二74連接。

進一步的，所述的右?jiàn)A緊機構13和右?jiàn)A緊機構14之間的距離為145mm-2000mm，通過右?jiàn)A緊機構和右?jiàn)A緊機構之間距離的調節，實現了不同長度木材的加工。

進一步的，所述的床身1一端設有電箱15，所述的床身1一側設有顯示屏托電箱16，通過電箱15和顯示屏托電箱16的設置，實現了自動化控制。

進一步的，所述的下料機構9包括下料倉91，氣缸三92，送料架93，所述的下料倉91在送料架93的上方，所述的氣缸三92與送料架93連接，通過下料機構9的設置，實現了自動化下料，提高了生產效率。

進一步的，所述的左夾緊機構14一側設有下料滑槽17，通過下料滑槽17的設置，方便了榫頭的自動下料，方便了收集。

本實用新型中，將木料放下料倉91中，通過利用伺服下料，提高了速度精準到位，提高了質量保證。送料到位后，利用氣缸三92和送料架93的配合將木材輸送至右?jiàn)A緊機構14和左夾緊機構13上，隨后同氣缸一132和氣缸二142的配合使氣桿一133和氣桿二143下移從而控制夾緊桿一135和夾緊桿二145將木材固定在托桿一134和托桿二144上，使木料平穩夾住。隨后通過4KW的電機一84和電機二74利用多溝帶帶動傳動軸一83和傳動軸二73旋轉（9500轉/分鐘）， 讓車刀一81和車刀二71進行榫頭加工。數控加工各種直木料和異形木料公隼，精度達到了國家標準。夾料后氣缸一132和氣缸二142松開后，利用35度的斜度下料滑槽17，使加工好的木料迅速下滑，至工人手可以觸及的地方。工人再將加工好的木料收集放好。

由于采用了上述技術方案，與現有技術相比，本實用新型通過雙端數控榫頭機的設置，實現了雙端榫頭的同時加工，提高了生產效率，加工各種異形木料不需要輔助模具，加工的精度大大的提高了，利用自動送料和下料，減少勞動強度并且提高了工作效率。

本實用新型不局限于上述最佳實施方式，任何人應該得知在本實用新型的啟示下做出的結構變化，凡是與本實用新型具有相同或者相近似的技術方案，均屬于本實用新型的保護范圍。
