本發明涉及竹木加工，具體地涉及一種破竹機。

背景技術：

1、竹木制品是以竹子為加工原料，常見的竹木制品有筷子、蒸籠、竹籃、竹席等。通常需要先將整根竹子切割成竹筒，然后竹筒經過破竹加工變成竹條，最終竹條被加工為竹木制品。

2、公告號cn212736415u的中國實用新型專利文獻公開了一種精確高效破竹裝置，包括機架主體，所述機架主體上端部設有條形導軌，所述條形導軌上通過齒輪活動連接有第一電機，所述第一電機下端部固定安裝有滑動座，所述滑動座上固定安裝有氣動夾爪，所述氣動夾爪右端部設有第三氣缸，所述機架主體左上端部和左下端部分別設有第二電機和對中機構，所述第二電機左端部通過轉軸連接有轉盤座，所述轉盤座上呈環形均勻設有若干破竹刀盤，所述對中機構包括第一活動板、第二活動板、安裝板、第一固定座、第二固定座、第一活動盤、第一氣缸、第二氣缸、第二活動盤、短軸和長軸。優選的，所述機架主體下方設有放料軌，所述放料軌內活動連接有氣動夾爪。

3、此專利文獻的技術方案主要是竹筒進入放料軌，滑動座上的氣動夾爪能夠夾住竹筒，并且通過條形導軌的作用，滑動座推動竹筒，再通過對中機構使竹筒處于中間位置，便于快速地將竹筒推入轉盤座上的破竹刀盤內。但是，此專利文獻存在缺點：沒有竹筒批量上料的功能；容易出現在竹筒被推入破竹刀盤之后，下一個竹筒沒按時進入放料軌，在等待竹筒上料的過程中耗費了時間，造成生產效率低下。

4、因此，如何對竹筒進行批量上料，竹筒有序地進行破竹加工，提高生產效率，是目前本技術領域亟待解決的一個技術問題。

技術實現思路

1、本發明要解決的技術問題，在于提供一種破竹機，對竹筒進行批量上料，竹筒有序地進行破竹加工，提高生產效率。

2、本發明是這樣實現的：一種破竹機，包括：

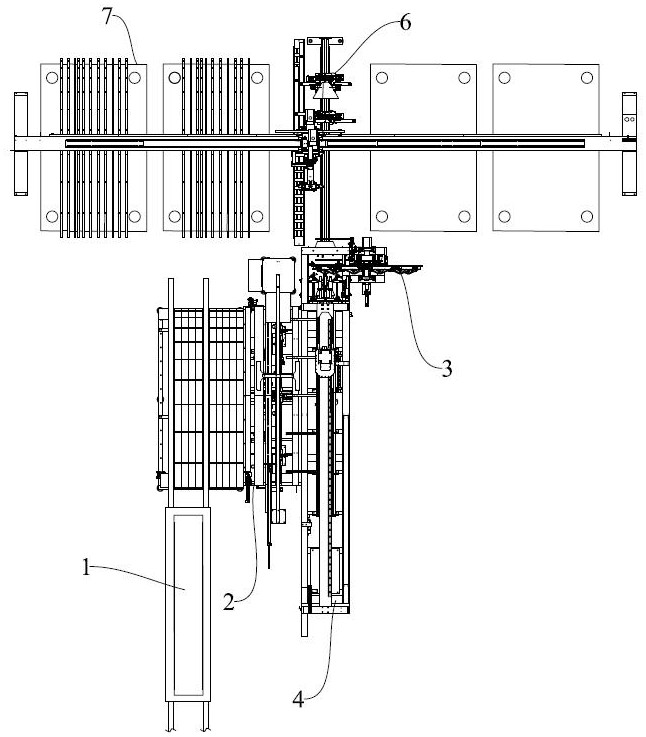

3、竹筒補料裝置、階梯上料裝置和破竹加工裝置；

4、所述竹筒補料裝置包括斜平臺、補料框、補料導軌、托料板、位置傳感器、檢測板、翻轉驅動機構和平移驅動機構，所述補料導軌固定設置在所述斜平臺的上方，所述補料框與所述補料導軌通過所述平移驅動機構連接，所述補料框的底部設置有出料口，所述托料板位于所述出料口，所述托料板與所述補料框通過所述翻轉驅動機構連接，所述位置傳感器固定設置在所述補料框，所述檢測板固定設置在所述斜平臺的上方，當所述位置傳感器感應到所述檢測板時，所述位置傳感器發出翻開信號，所述翻開信號傳遞給所述翻轉驅動機構，所述翻轉驅動機構使所述托料板從所述出料口翻開；

5、所述階梯上料裝置包括上料機架、提升斜板、升降驅動機構、支撐板和轉料驅動機構，所述上料機架與所述斜平臺固定連接，所述提升斜板與所述上料機架通過所述升降驅動機構連接，所述支撐板與所述上料機架通過所述轉料驅動機構連接，所述斜平臺、提升斜板、支撐板依次從左到右排列；

6、所述破竹加工裝置包括破竹機架、放料軌和竹筒檢測傳感器，所述放料軌固定設置在所述破竹機架，所述放料軌還位于所述支撐板的右側，所述竹筒檢測傳感器安裝在所述放料軌，當所述竹筒檢測傳感器檢測到所述放料軌無竹筒時，所述竹筒檢測傳感器發出進料信號，所述進料信號傳遞給所述轉料驅動機構，所述轉料驅動機構使所述支撐板往所述放料軌的方向轉動。

7、進一步地，還包括：

8、竹節鉆孔裝置；

9、所述竹節鉆孔裝置包括鉆頭、旋轉筒、支撐架、鉆頭驅動機構、底座、伸縮驅動機構、左夾板、右夾板和夾緊驅動機構，所述鉆頭固定設置在所述旋轉筒的前端，所述旋轉筒的后端與所述鉆頭驅動機構連接，所述旋轉筒與所述支撐架旋轉連接，所述支撐架固定設置在所述底座，所述底座與所述破竹機架通過所述伸縮驅動機構連接，所述左夾板、右夾板都與所述破竹機架通過所述夾緊驅動機構連接；

10、所述破竹加工裝置還包括條形導軌、滑動座、氣動夾爪、氣缸驅動機構、破竹推動機構和破竹刀盤，所述條形導軌固定設置在所述破竹機架的上方，所述滑動座與所述條形導軌通過所述破竹推動機構連接，所述氣動夾爪與所述滑動座通過所述氣缸驅動機構連接，所述氣動夾爪的中心具有導向孔，所述放料軌還位于在所述條形導軌的下方，所述破竹刀盤安裝在所述放料軌的前方，所述氣動夾爪位于所述放料軌的后方；

11、所述鉆頭位于所述氣動夾爪的后方，所述鉆頭能穿過所述導向孔，所述左夾板、右夾板都位于所述放料軌與所述破竹刀盤之間。

12、進一步地，所述竹筒補料裝置還包括電動伸縮式插銷，所述托料板具有插孔，所述電動伸縮式插銷能插入所述插孔，所述翻開信號還傳遞給所述電動伸縮式插銷。

13、進一步地，所述位置傳感器是接近開關傳感器，所述竹筒檢測傳感器是光電開關傳感器。

14、進一步地，所述階梯上料裝置還包括定位隔板、定位推板和推料驅動機構，所述提升斜板有兩個，分別為第一提升斜板和第二提升斜板，所述升降驅動機構有兩個，分別為第一升降驅動機構和第二升降驅動機構，所述第一提升斜板與所述上料機架通過所述第一升降驅動機構連接，所述第二提升斜板與所述上料機架通過所述第二升降驅動機構連接，所述第一提升斜板與所述第二提升斜板左右設置，所述定位隔板與所述上料機架固定連接，所述定位推板與所述上料機架通過所述推料驅動機構連接，所述定位隔板與所述定位推板分別設置在所述第二提升斜板的前方與后方。

15、進一步地，還包括：

16、竹節外凸間距檢測裝置、接料裝置和竹條分選裝置；

17、所述竹節外凸間距檢測裝置包括工業相機和拍攝支座，所述工業相機固定設置在所述拍攝支座，所述拍攝支座固定設置在所述支撐板的上方，所述工業相機用于拍攝位于所述支撐板的竹筒，識別所述竹筒的竹節外凸，再測量相鄰兩個竹節外凸的間距；

18、所述接料裝置包括接料機架、第一竹條夾持機構、第二竹條夾持機構和竹條聚攏機構，所述接料機架位于所述破竹機架的出口，所述第一竹條夾持機構移動設置在所述接料機架的后端，所述第二竹條夾持機構移動設置在所述接料機架的前端，所述竹條聚攏機構移動設置在所述第一竹條夾持機構與所述第二竹條夾持機構之間；

19、所述竹條分選裝置包括龍門框架、三坐標移動機構、機械夾爪和收料框，所述龍門框架位于所述破竹機架的出口，所述機械夾爪與所述龍門框架通過所述三坐標移動機構連接，所述機械夾爪位于所述接料機架的上方，多個所述收料框間隔分布在所述龍門框架之內；

20、所述工業相機發出測量信號，所述測量信號傳遞給所述三坐標移動機構，所述三坐標移動機構使所述機械夾爪把竹條從所述接料裝置搬運到指定的所述收料框。

21、進一步地，所述竹條分選裝置還包括測距傳感器、指示燈和分選控制機構，所述測距傳感器和指示燈都安裝在所述機械夾爪，所述測距傳感器、所述指示燈都與所述分選控制機構電連接，所述測距傳感器用于檢測所述收料框的竹條堆疊高度。

22、進一步地，所述竹條分選裝置還包括竹條對齊機構，所述收料框包括托盤、收料支座和電動鎖扣，所述托盤與所述收料支座通過所述電動鎖扣連接，所述竹條對齊機構包括第一限位板、第二限位板和對齊驅動組件，所述第一限位板、第二限位板分別位于所述托盤的前方和后方，所述第一限位板、第二限位板都與所述收料支座通過所述對齊驅動組件連接，所述分選控制機構還與所述對齊驅動組件電連接。

23、與背景技術相比，本發明技術方案的有益效果或優點：

24、竹筒補料裝置的補料框預先存放多個竹筒，多個竹筒在隨著補料框移動到斜平臺后，自動掉落在斜平臺，竹筒逐個經過階梯上料裝置的提升斜板到達支撐板，實現對竹筒進行批量上料；當竹筒檢測傳感器檢測到破竹加工裝置的放料軌無竹筒時，位于支撐板的竹筒就轉移到放料軌，下一個竹筒再被送到支撐板等待進料，以及位于放料軌的竹筒經過破竹加工變成竹條，實現竹筒有序地進行破竹加工，提高生產效率。
