相關專利申請的交叉引用

本專利申請要求2014年10月30日提交的、序列號為62/072,890的美國臨時專利申請和2015年10月30日提交的、序列號為14/928,107的美國發明專利申請的優先權，這些專利申請?jiān)诖送ㄟ^(guò)引用而整體并入本文。

發明背景

1.技術領域

本發明主要涉及紡織套筒，更具體地，涉及編織的紡織套筒。

2.相關技術

眾所周知，在紡織套筒中保護伸長構件以對抗各種環境情況和影響，或者僅僅為了捆扎和布線的目的而將伸長構件收容在紡織套筒中，諸如收容在針織的、紡織的或編織的套筒中。在編織套筒的情形下，編織壁通常被編織成周向連續的、無接縫的壁，有時稱為“封閉”壁。封閉的編織壁構形的一個已知的優點是：通過手動推動和物理地將壁的相對端部保持在壓縮形式，使得壁可以周向擴展，便于在伸長構件上滑動所述壁。通過朝彼此推動相對端部并手動地將壁保持在軸向壓縮的狀態，使得編織壁獲得增大的直徑和減小的長度。當在直徑增大的狀態時，可以容易地在伸長構件上布置壁。然后，在伸長構件上安放套筒之后，安裝者可以釋放壁，相對的端部自動地沿軸向回彈而彼此遠離，由此獲得沿周向減小的直徑和增加的長度。

雖然上述的增加和減小編織壁直徑的能力優于一些其它已知類型的套筒結構(諸如紡織套筒)，但它具有潛在的缺點。也就是，手動增加編織套筒直徑的能力需要在安裝期間施加連續的、外部施加的壓縮力，這可以證明是具有挑戰性的，從而會使安裝者容易將套筒安裝到伸長構件的能力復雜化。當套筒具有相對較長的長度時，這導致編織套筒的安裝進一步復雜化。對于具有相對較長長度的套筒，由于必須軸向壓縮相對端部而使其彼此靠近，但不得使套筒沿其長度褶皺或彎曲，這將帶來困難。另外，在釋放壁而使套筒恢復其長度增加、直徑減小的狀態時，由于交織的紗之間的摩擦所引起的圖案保持現象，壁通常具有彈回、至少部分趨向其軸向壓縮構形的趨勢。這樣，套筒的有效長度會無意地減小。

技術實現要素：

按照本發明的一個方面，保護性紡織套筒包括沿中心縱軸在相對端部之間縱向延伸的編織管狀壁，所述壁具有長度減小、截面積增加的第一狀態，以及長度增加、截面積減小的第二狀態。所述壁具有熱定形的編織紗，使得所述壁在沒有一些外部施加的力的情況下基本上保持在第一狀態和第二狀態。

按照本發明的一個方面，熱定形的編織紗在壁上施加偏置，所述偏置使得壁在沒有一些外部施加的力的情況下保持在第一狀態和第二狀態。

按照本發明的另一個方面，至少一些熱定形的編織紗可以被編織成束，其中所述束包括彼此扭絞在一起的多根紗。

按照本發明的另一方面，至少一些加捻紗束可以形成為具有與另一加捻紗束的環彼此鏈接的環。

按照本發明的另一方面，至少一些加捻紗束可以完全由熱定形紗形成。

按照本發明的另一方面，至少一些加捻紗束可以包括非熱定形紗。

按照本發明的另一方面，至少一些加捻紗束可以完全由非熱定形紗形成。

按照本發明的另一方面，所述壁可包括交織穿過至少一些加捻紗束的環的非熱定形紗。

按照本發明的另一方面，所述壁可包括多根交織穿過至少一些加捻紗束的環的非熱定形紗。

按照本發明的另一方面，所述交織穿過至少一些加捻紗束的環的非熱定形紗可以如下形式提供：包括與延伸穿過共同的環的束呈彼此并列關系的多根非熱定形紗的束。

按照本發明的另一方面，所述壁可包括僅僅沿單個螺旋方向編織的、可熱定形的加捻紗束，由此減小套筒的材料含量的重量和成本。

按照本發明的另一方面，至少一些紗可以包括與熱定形單絲紗扭絞或復合的非熱定形復絲紗，由此增強由壁提供的覆蓋保護。

按照本發明的另一方面，在克服由熱定形紗賦予的偏置后，所述壁可以在第一狀態和第二狀態之間快速改變。

按照本發明的另一方面，所述壁可以具有在長度減小的第一狀態下的第一直徑，以及在長度增加的第二狀態下的第二直徑，其中第一直徑大于第二直徑。

按照本發明的另一方面，所述壁可以具有非圓形的外周邊，由此允許所述壁符合類似形狀的、非圓形部件。

按照本發明的另一方面，構建紡織套筒的方法包括使多根紗彼此編織，形成沿中心縱軸縱向延伸的無接縫的管狀壁，至少一些所述紗以熱定形紗的形式提供。該方法還包括把所述壁移動到長度減小、截面積增加的第一狀態或長度增加、截面積減小的第二狀態之一，然后在所述壁處在第一狀態或第二狀態之一時，使所述熱定形紗熱定形，由此使所述壁在沒有使壁移動到第一狀態或第二狀態的另一個狀態的外部施加的力作用下，基本上保持在第一狀態和第二狀態中的每個狀態。

按照本發明的另一方面，該方法還可以包括用花邊編織機編織所述壁。

按照本發明的另一方面，該方法還可以包括通過將至少一些紗扭絞在一起而形成所述紗束，以及使所述束彼此編織。

按照本發明的另一方面，該方法還可以包括在至少一些束中形成環，以及使來自一個束的環與另一個束的環互相鏈接。

按照本發明的另一方面，該方法還可以包括形成至少一些包括熱定形紗的束。

按照本發明的另一方面，該方法還可以包括完全用熱定形紗來形成至少一些束。

按照本發明的另一方面，該方法還可以包括完全用熱定形紗形成所有的加捻紗束，以便增強所述壁的熱形狀保持能力。

按照本發明的另一方面，該方法還可以包括完全用熱定形紗形成所述壁，以使所述壁的熱形狀保持能力最佳化。

按照本發明的另一方面，該方法還可以包括使非熱定形紗與至少一些加捻紗束交織，以增強由所述壁提供的覆蓋保護。

按照本發明的另一方面，該方法還可以包括使非熱定形紗交織穿過至少一些加捻紗束的環，以增強由所述壁所提供的覆蓋保護。

按照本發明的另一方面，該方法還可以包括形成至少一些包括非熱定形紗的束，以便增強套筒的覆蓋保護。

按照本發明的另一方面，該方法還可以包括形成至少一些包括多根布置成并列的、彼此非扭絞關系的非熱定形紗的束，以增強套筒的覆蓋保護。

按照本發明的另一方面，該方法還可以包括使布置為彼此成并列關系的非熱定形紗束延伸穿過其他加捻紗束的共同的環，以增強套筒的覆蓋保護。

按照本發明的另一方面，該方法還可以包括形成至少一些包括與非熱定形紗扭絞的熱定形紗的束，以增強由壁所提供的覆蓋保護。

附圖說明

當結合以下對本優選實施例和最佳模式的詳細說明、所附權利要求和附圖考慮時，本發明的這些與其它方面、特性和優點將變得更容易理解，其中：

圖1a是按照本發明的一個實施例構建的、管狀編織套筒的示意性側視圖，所述套筒顯示為處于軸向壓縮、長度減小的第一狀態；

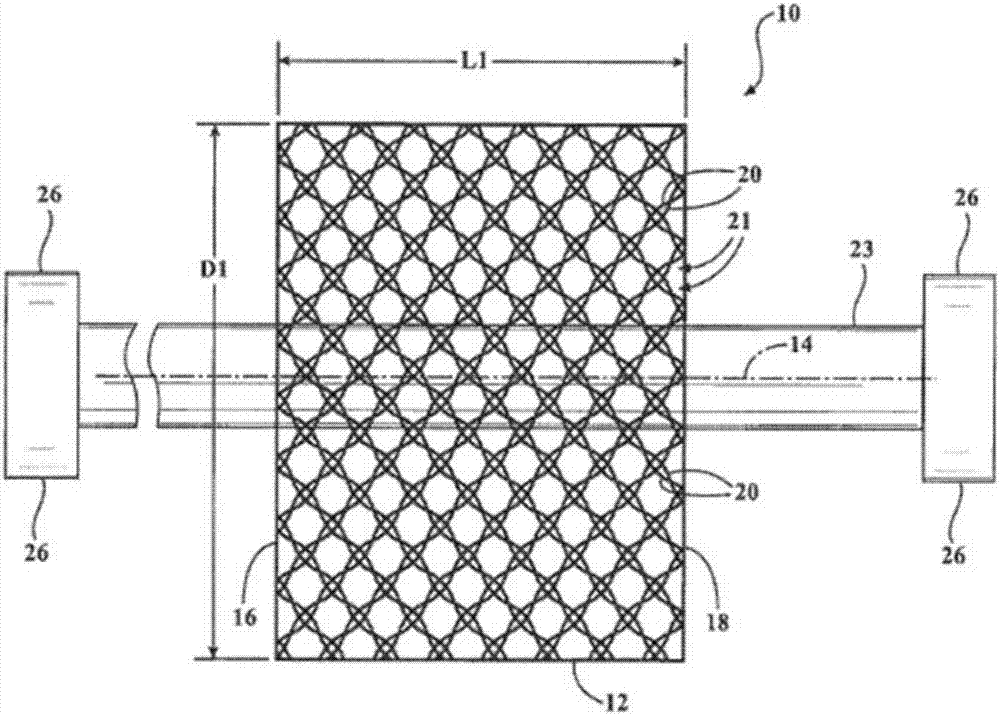

圖1b是圖1a的套筒的示意性側視圖，所述套筒顯示為圍繞要被保護的伸長構件布置，同時處于其軸向壓縮、長度減小的第一狀態；

圖1c是圖1a的套筒的側視圖，所述套筒被顯示為以軸向伸長、長度增加的第二狀態圍繞伸長構件；

圖2是圖1的套筒的壁的局部放大視圖；

圖3a是類似于圖1c的、圍繞伸長構件布置的套筒的視圖，所述伸長構件具有位于中心的連接器；

圖3b是類似于圖1c的、圍繞伸長構件布置的套筒的視圖，所述伸長構件具有多個位于中間的連接器；

圖4是類似于圖1c的、按照本發明的另一方面構建的套筒的視圖，所述套筒顯示為圍繞伸長構件布置；

圖5a顯示了類似于圖2的、按照本發明的另一方面構建的套筒的壁的局部放大視圖；

圖5b顯示了類似于圖2的、按照本發明的又一方面構建的套筒的壁的局部放大視圖；

圖5c顯示了類似于圖2的、按照本發明的又一方面構建的套筒的壁的局部放大視圖；

圖5d顯示了類似于圖2的、按照本發明的又一方面構建的套筒的壁的局部放大視圖；

圖5e顯示了類似于圖2的、按照本發明的又一方面構建的套筒的壁的局部放大視圖；

圖5f顯示了類似于圖2的、按照本發明的又一方面構建的套筒的壁的局部放大視圖；

圖5g顯示了類似于圖2的、按照本發明的又一方面構建的套筒的壁的局部放大視圖；

圖5h顯示了類似于圖2的、按照本發明的又一方面構建的套筒的壁的局部放大視圖；

圖5i顯示了類似于圖2的、按照本發明的又一方面構建的套筒的壁的局部放大視圖；

圖5j顯示了類似于圖2的、按照本發明的又一方面構建的套筒的壁的局部放大視圖；

圖5k顯示了類似于圖2的、按照本發明的又一方面構建的套筒的壁的局部放大視圖；

圖5l顯示了類似于圖2的、按照本發明的又一方面構建的套筒的壁的局部放大視圖；

圖5m顯示了類似于圖2的、按照本發明的又一方面構建的套筒的壁的局部放大視圖；以及

圖6是按照本發明的另一方面構建的套筒的截面圖。

具體實施方式

更詳細地參照附圖，圖1a-1c顯示按照本發明的一個方面構建的、編織的保護性紡織套筒，此后稱為套筒10。套筒10具有編織的、周向連續的無縫管狀壁12，壁12沿中心縱軸14在相對端部16，18之間縱向延伸，其中端部16，18中的一個或兩個可被形成為開放的或封閉的端部，圖上顯示的兩個端部都是開放端部16，18。壁12可沿軸向壓縮，以達到預組裝的第一狀態，該第一狀態具有減小的長度l1、增加的直徑d1和/或在大致橫截于中心縱軸14截取的截面上所見的增加的截面積(圖1a和1b)。壁12可沿軸向拉伸，以達到完全組裝的第二狀態，該第二狀態具有增加的長度l2和減小的直徑d2和/或減小的截面積(圖1c)。壁12包括編織的熱定形紗20，當被熱定形時，熱定形紗20使至少一部分包含熱定形紗20的壁12在沒有一些外部施加的力的情況下保持或基本上保持在從第一狀態和第二狀態中選擇的一個狀態，其中所述外部施加的力可被選擇性地施加來克服偏置，由此如期望的那樣在第一狀態和第二狀態之間沿軸向收縮和伸長壁12。熱定形紗20在壁12上施加偏置，在經由外部施加的力克服偏置以后，壁12然后保持在新選擇的狀態，不管是第一狀態還是第二狀態，直至壁12進一步受到適當外力的作用而再次使壁12移動到不同的穩定構形，隨后壁12保持在新的穩定構形，直至再次由適當外力作用于其上。因此，壁12具有雙穩態的、自保持的軸向壓縮的第一狀態和軸向伸長的第二狀態，然而應當認識到，由于能夠根據需要在第一狀態和第二狀態之間操控壁12的在相對端部16，18之間的多個分散區域，壁12能夠容易地被操控而呈現多個穩定構形。

盡管在此也考慮了其它編織機，但優選在花邊編織機上編織壁12。按照本發明的一個方面，無論紗完全由熱定形紗提供，還是僅僅部分來自熱定形紗，都可以至少部分地被編織為紗束21，其中束21包括可彼此扭絞的多根經紗，其中一根紗在s方向上而另一根紗在z方向上，由此允許分離的紗束21作為單根紗被編織。在圖1-圖3中顯示的實施例可以至少部分地用彼此編織在一起的單獨的束21構建，每個束21包括多根彼此扭絞在一起紗，如圖所示為一對紗(圖2)。應當看到，如果預期的應用需要，多于兩根經紗可以彼此結成束。單個加捻紗束21可以沿s或z單個方向，或沿s和z兩個方向編織(s代表第一螺旋方向，而z代表相反的螺旋方向)。束21被顯示為通過互相鏈接的、周向閉合的開口或環22(圖2)在交叉位置處彼此鏈接，該開口或環在各加捻紗對中的每一對內形成，因此各對成束的紗21被有效地彼此鏈接和鎖定在一起，使得它們彼此不可分開。環22的彼此鏈接大大地增強施加到熱定形紗20上的偏置的效果，使得壁12在雙穩態的、第一狀態和第二狀態之間移動，以及將壁12或部分壁12保持在選擇的狀態；然而，在此可以預期，紗可以被編織而不鏈接在一起，但是理解上述討論的穩定狀態可能比提到的小很多。

在編織壁12以后，在壁12處于所選擇的構形(諸如在全部或至少部分地軸向壓縮、長度減小的狀態下)的同時，使熱定形紗20熱定形。熱定形紗20可以如下形式提供：諸如尼龍、聚苯硫醚、聚對苯二甲酸乙二酯或聚丙烯的熱定形單絲或熱定形復絲，作為示例而非限制，其具有在約0.1-0.40mm之間的直徑；或者大致為平坦的，作為示例而非限制，其具有在約0.15-0.25mm之間的厚度和約1.0-3.5mm之間的寬度。對于最大偏置，作為示例而非限制，如圖2所示的，整個壁12可以由可熱定形單絲20的加捻束形成，然而如果想要提供防止磨損以外的其他類型的防護，諸如增強的覆蓋、熱、聲或電磁干擾防護，至少一些紗可以非熱定形紗24的形式提供(圖4)，例如礦物纖維(例如玄武巖、二氧化硅、陶瓷或玻璃纖維)；或者作為柔性導電絲(諸如來自金屬線、金屬涂覆的聚合物紗絲)；或者作為混合紗，該混合紗包括用另一種紗絲(諸如可熱定形的或非可熱定形的單絲和/或復絲)復合或扭絞的導電絲或非導電絲。這樣，只要包括足夠的熱定形紗20來施加將壁12保持在其第一位置和第二位置所必須的偏置，單個加捻束21可以具有期望數目的熱定形經紗20和期望數目的的非熱定形經紗24。相對于非熱定形紗24的含量，如果壁12包括百分比相對低的熱定形紗20(作為示例而非限制，諸如小于50％的含量)，熱定形紗20的直徑可以增加，由此處在直徑范圍的上限，以便施加與以趨向直徑范圍下限提供熱定形紗20的情況相比增加的偏置。

在使熱定形紗20熱定形之前，壁12的相對端部16，18被朝向彼此軸向壓縮，直至壁12被置于其徑向伸展的、直徑d1增加和/或截面積(如在大致橫截于中心縱軸14截取的橫截面上所見的、由壁12圍繞的面積)增加和長度l1減小的第一狀態為止，然后對熱定形紗20施加適當程度的熱，由此使熱定形紗20實現熱定形。在熱定形后，壁12受到由熱定形紗20施加的偏置，該偏置趨向于將壁12保持在選擇的、在使用中的第二狀態構形或者在預先裝配的第一狀態構形，該第二狀態構形具有軸向伸展的長度l2、減小的直徑d2和/或減小的截面積(圖1c)，該第一狀態構形具有軸向減小的長度l1、徑向增加的直徑d1和/或增加的截面積(圖1a和1b)。無論套筒10處于哪種狀態，在施加足夠的外部施加的軸向力而克服由熱定形紗20施加的偏置之前，套筒10都保持在該狀態。當合適的力大致沿套筒10的中心縱軸14的方向施加到壁12上時，受到力作用的壁12的部分或分段彈出或彈躍，使得壁12從一個狀態移動到另一個狀態，隨后壁12保持在改變的狀態，直至再次被施加適當?shù)妮S向施加的外力為止，無論是從第一狀態改變到第二狀態，或反之亦然。這樣，應當看到壁12的整個長度可被形成為長度減小的第一狀態或長度增加的第二狀態中的一個，或者根據需要，任何數目的、壁12的縱向延伸的分散部分或分段可以被操控而在上述第一狀態和第二狀態之間改變。因此，如果需要的話，壁12的彼此相鄰的軸向延伸的分段可被偏置而保持在第一狀態和第二狀態中的彼此不同的一種狀態，由此允許壁沿其長度呈現變化的外形。

在熱定形步驟之前，在套筒的壁12被沿軸向壓縮到長度l1減小的第一狀態時，壁12的外周邊可被成形為圓形之外的形狀。因此，在大致橫截于中心縱軸14截取的橫截面上看，外周邊可被形成為非圓形的形狀。非圓形的形狀可以是對于特定最終用途的應用有益的任何想要的形狀，諸如正方形、矩形、三角形或任何非圓形的多邊形形狀。然后，在把壁12形成為長度l1減小的第一狀態以及把壁12的外周邊配置成想要的截面形狀以后，可以向壁12施加熱量，以對熱定形紗20進行熱定形，由此提供具有雙穩態功能的壁12，并使外周邊形成為在橫截面上所見的選擇的形狀，無論是圓形還是非圓形(圖6)。應當看到，壁12可被軸向壓縮到想要的減小的長度，無論是完全壓縮還是部分壓縮，再者，壁12可以分段壓縮并且在將套筒切割到其成品長度之前熱定形壁12，或者壁12可以被切割成一定長度，隨后被壓縮到需要的長度，然后熱定形。在壓縮壁12時，可以預期，壁12可圍繞中心芯軸布置，以便對壁12進行均勻壓縮而不會褶皺。而且，芯軸可被加熱，以便在壁12處于其完全或局部壓縮狀態時熱定形壁12。

在圍繞要被捆綁和保護的伸長構件23(諸如線束或線管等等)組裝套筒10期間，壁12可以沿其中心縱軸14軸向壓縮到完全或局部壓縮的第一狀態(圖1a)，其中在沒有足以將壁12移動到不同構形的一些外部施加的力情況下，壁12保持或基本保持在第一狀態。如果壁12相對較長，諸如約2英尺或更長，則沿縱向延伸的單個區域能夠被軸向壓縮，直至整個壁12至少部分被軸向壓縮，由此使得壁12的整個長度容易轉換成軸向壓縮的第一狀態。這樣，套筒10獲得增加的直徑d1和/或增加的截面積，這允許壁12更容易和更快速地布置到要被保護的伸長構件23上(作為示例而非限制，諸如在圖1b上所示意性顯示的)，以及越過或圍繞附著于其上的任何擴大的連接器或配件26。然后，在穿過徑向擴展的壁12布置伸長構件23之后，可以對壁12施加沿軸向施加的拉力，諸如通過拉動相對端部16，18中的一個遠離相對端部16，18中的另一個，由此使壁12軸向延伸，并且從徑向擴展、長度減小的第一狀態彈出或轉換到徑向收縮、長度增加的第二狀態(作為示例而非限制，諸如在圖1c上所示意性顯示的)。應當看到，如果需要的話，壁12的任何一個或多個部分可以如想要的那樣從長度減小的狀態l1被拉長，同時使其余部分留在軸向壓縮、徑向擴展的第一狀態。這樣，可被編織而延伸跨越任何期望軸向長度的壁12，可以沿軸向延伸跨越要被保護的伸長構件23的期望長度。伴隨著壁12被移動到增加的長度l2、減小的直徑d2和/或截面積減小的第二狀態，壁12能夠?qū)⑸扉L(zhǎng)構件23(諸如線束)收容在例如期望的封裝中，從而允許伸長構件23按照需要被整齊地捆扎和布線。而且，除了編織的壁12被用來捆扎伸長構件23以外，特別是在線束具有多根單獨的暴露電線的情形下，壁12被用來提供對伸長構件23的抗磨損保護，尤其是在熱定形紗20以單絲形式提供的情況下。應當看到，可以根據需要提供每英寸的緯紗數，以便提供預期應用所需的覆蓋。這樣，如果需要較少的覆蓋，則可以使用減小的每英寸緯紗數，而如果需要更多的覆蓋，則可以使用增加的每英寸緯紗數。此外，根據期望應用的需要，每英寸緯紗數可以在壁12的長度上變化。對于減小的覆蓋，可以得到透過壁12觀察的好處，由此能夠看見套筒內的內容物，作為示例而非限制，諸如分離的線的單個顏色。另外，如果提供增加的覆蓋，則可以提供避免污染物侵入的附加保護，或增強的聲音和/或熱保護。

在圖3a中，套筒10被顯示為圍繞伸長構件23延伸，該伸長構件23在相對的端部連接器26之間具有位于中心的連接器26。套筒10在其一部分長度上保持局部擴張而處于第一狀態的能力允許壁12容納中心連接器26，其中套筒10的其余部分在裝配后可以容易地縱向延伸而處于第二狀態。應當看到，諸如圖3b上顯示的，可以根據需要在套筒10的相對端部16，18之間形成任意數目的、處于第一狀態的擴張區域和處于第二狀態的收縮區域，其中伸長構件23包括要被接納在套筒10內的多個中間連接器26，由此允許套筒10容納和符合伸長構件23的、沿套筒10長度的許多不同的徑向尺寸和起伏。

在圖4上，顯示了按照本發明的另一個方面構建的套筒110，其中使用與以上相同的標號偏移因數100來表示相同的特征。套筒110具有編織的壁，一般由標號112表示，其包括如上討論的可熱定形紗120，其中在熱定形后，在壁112上施加偏置，使得壁112保持在所選擇的第一狀態和第二狀態。這樣，在沒有使壁112移動的一些外部施加的力的情況下，壁112保持在第一狀態和第二狀態中的選擇的一個狀態。如上所述，外部施加的力選擇性地施加到壁112的整體或分散區域，以使壁112或其一部分根據需要從第一狀態和第二狀態中的一個狀態移動到第一狀態和第二狀態中的另一個狀態。套筒110的壁112還包括與熱定形紗120編織的非熱定形紗124。非熱定形紗124可以選自如上討論的非熱定形材料的復絲紗和/或單絲紗的形式提供，以用來提供期望類型的保護。如果以復絲紗形式提供，則提供了大致如圖4上顯示的增強的覆蓋，用來保護伸長構件23免受來自外部雜物的污染。另外，復絲增強套筒110的柔軟度，由此減小壁112對相鄰物體的磨損的影響。預期壁112有多種編織圖案，具有此后討論的那些實施例。

如圖5a所示，顯示了圖4的套筒110的壁212的一個實施例，其中使用與以上相同的標號偏移因數200來表示相似的特征，其中為了簡明起見，顯示了壁212的放大的局部部分，可以理解，壁212的其余部分是相同的。壁212包括非熱定形紗224，非熱定形紗224被顯示為與熱定形紗220以扭絞關系捆扎而形成分散的束221，作為示例而非限制，圖中顯示為單根非熱定形紗224與單根熱定形紗220扭絞在一起。按照本發明的另一方面，分散的束221彼此編織而形成整個壁212，每個束的各個環222被顯示為與另一個束221的環222互相鏈接。這樣，每個束221提供雙重好處：能夠因熱定形紗220被熱定形而施加偏置，同時每個束通過包括非熱定形紗224(諸如相對較粗的復絲)而提供增強的覆蓋保護。

在圖5b中顯示了圖4所示套筒310的壁312的另一個實施例，其中使用與以上相同的標號偏移因數300來表示相似的特征，其中為了簡明起見，顯示了壁312的放大的局部部分，可以理解，壁312的其余部分是相同的。按照本發明的另一方面，壁312包括非熱定形紗324，非熱定形紗324被顯示為彼此以扭絞關系捆扎，從而完全由加捻非熱定形紗形成分離的束321’，其中分離的束321’可以與包含熱定形紗320的其它束321”(諸如僅有熱定形紗320的束)編織在一起，每個束321’，321”的各個環322被顯示為與另一個束321’，321”的環互相鏈接。非熱定形紗324的加捻束321’和熱定形紗320的加捻束被顯示為在s方向和z方向中的每個方向上彼此交替。

在圖5c中，顯示了圖4的套筒110的壁412的另一個實施例，其中使用與以上相同的標號偏移因數400來表示相似的特征，其中為了簡明起見，顯示了壁412的放大的局部部分，可以理解，壁412的其余部分是相同的。壁412包括只包含非熱定形紗424的束421’，其中分離的束421’可以與既包含熱定形紗420又包含非熱定形紗424的另外的束421編織在一起，每個束420，421’的各個環422被顯示為與另一個束420，421’的環422互相鏈接。在這個實施例中，束421被顯示為完全沿第一s或z螺旋方向延伸，而同時束421’被顯示為完全沿與束421相反的第二s或z螺旋方向上延伸。因此，熱定形紗420的使用減少，由此增加由非熱定形紗424提供的覆蓋的程度，以及進一步增加套筒110的柔韌性程度。

在圖5d中，顯示了圖4所示套筒110的壁512的另一個實施例，其中使用與以上相同的標號偏移因數500來表示相似的特征，其中為了簡明起見，顯示壁512的放大的局部部分，可以理解，壁512的其余部分是相同的。壁512包括只包含熱定形紗520的加捻束521，束521被顯示為在s和z方向上延伸，諸如以上對于圖2所示套筒描述的；然而，壁512還包括在s和z方向上延伸的非扭絞的非熱定形紗524。非扭絞的非熱定形紗524被顯示為編織成并列紗對，其中每對穿過加捻束521的共同的環522。每根非扭絞的非熱定形紗524被編織成使得沿s方向延伸的每根紗524與沿s方向延伸的束521共螺旋地延伸，并且起伏經過沿z方向延伸的紗524的上方和下方，以及起伏經過也在環522的區域中的對應的熱定形紗520上方和下方，并且每根沿z方向延伸的紗524在沿z方向延伸的束521之間與沿z方向延伸的束521共螺旋地延伸，并且起伏經過沿s方向延伸的紗524的上方和下方，也起伏經過在環522的區域中的對應的熱定形紗520的上方和下方。正如在圖上可以看到的，每根紗520或524起伏經過一根紗的上方，然后經過下一根紗的下方，由此形成平紋編織，類似于在平紋織物中可以發現的圖案，雖然當然是編織的。非熱定形紗524的存在用于為套筒110提供柔軟度、柔韌度和增加的覆蓋保護。在顯示的實施例中，單對的非熱定形紗524沿s和z方向在相鄰的可熱定形的束521之間延伸。

在圖5e中，顯示了圖4所示套筒110的壁612的另一個實施例，其中使用與以上相同的標號偏移因數600來表示相似的特征，其中為了簡明起見，顯示壁612的放大的局部部分，可以理解，壁612的其余部分是相同的。壁612在構造上類似于壁512；然而加捻束并非完全由熱定形紗形成，在s或z方向中的至少一個方向上延伸的加捻束621(被顯示為是在s和z兩個方向上延伸)以與非熱定形紗624扭絞的熱定形紗620形式提供。另外，壁612包括如以上對于壁512討論的非扭絞的非熱定形紗624。因此，與壁512相比，壁612具有數量稍微減少的熱定形紗620和數量稍微增加的非熱定形紗624。

在圖5f中，顯示了圖4所示套筒110的壁712的另一個實施例，其中使用與以上相同的標號偏移因數700來表示相似的特征，其中為了簡明起見，顯示壁712的放大的局部部分，可以理解，壁712的其余部分是相同的。壁712在構造上類似于壁512；然而并非具有在熱定形紗720的各個加捻束721之間延伸的、單對非扭絞的非熱定形紗，而是具有分離的兩對在熱定形紗720的各個加捻束721之間延伸的、非扭絞的非熱定形紗。正如壁512那樣，每根紗720或724起伏經過一根紗的上方，然后經過另一根紗的下方，由此形成平紋編織，類似于可以在平紋織物中發現的圖案，雖然當然是編織的。應當理解，根據期待應用的要求，在熱定形束721之間延伸的非熱定形紗724的數目可以與所顯示的不同。因此，在想要進一步增強覆蓋保護的場合下，可以包括更多根非熱定形紗724。

在圖5g中，顯示了圖4所示套筒110的壁812的另一個實施例，其中使用與以上相同的標號偏移因數800來表示相似的特征，其中為了簡明起見，顯示壁812的放大的局部部分，可以理解，壁812的其余部分是相同的。壁812在構造上類似于壁612；然而，并非具有單對在熱定形紗和非熱定形紗的各個加捻束之間延伸的、非扭絞的非熱定形紗，而是具有分離的兩對在熱定形紗820和非熱定形紗824的各個加捻束821之間延伸的、非扭絞的非熱定形紗824。正如壁512那樣，每根紗820或824起伏經過一根紗的上方，然后經過下一根紗的下方，由此形成平紋編織，類似于可以在平紋織物中發現的圖案，雖然當然是編織的。應當理解，根據期待應用的要求，在熱定形束821之間延伸的非熱定形紗824的數目可以與所顯示的不同。因此，在想要進一步增強覆蓋保護的場合下，可以包括更多根非熱定形紗824。

在圖5h中，顯示了圖4所示套筒110的壁912的另一個實施例，其中使用與以上相同的標號偏移因數900來表示相似的特征，其中為了簡明起見，顯示壁912的放大的局部部分，可以理解，壁912的其余部分是相同的。壁912包括只在s或z螺旋方向中的一個方向上延伸的熱定形紗920的加捻束921，以及在s和z兩個螺旋方向上延伸的、非扭絞的非熱定形紗924。沿著與熱定形紗920相反的s或z方向延伸的非熱定形紗924成對地延伸穿過加捻束921的環922，類似于以上討論的，如圖所示，每對非熱定形紗924的一根延伸經過環922的一側的上方和下方，而每對非熱定形紗924中的另一根延伸起伏經過相應環922的相對一側的上方和下方。沿與熱定形紗920相同的s或z方向延伸的、進而與其平行且彼此共螺旋的非熱定形紗924延伸經過橫截于熱定形紗920延伸的熱定形紗920的上方和下方，這可以在平紋編織中看到，但是當然是編織的。在顯示的實施例中，顯示總共6根非熱定形紗在相鄰的加捻束921之間延伸，然而，根據期待應用的需要，這里可以考慮更多或更少的數目。

在圖5i中，顯示了圖4所示套筒110的壁1012的另一個實施例，其中使用與以上相同的標號偏移因數1000來表示相似的特征，其中為了簡明起見，顯示壁1012的放大的局部部分，可以看到，壁1012的其余部分是相同的。壁1012類似于壁912，其包括僅僅在s或z螺旋方向中的一個方向上延伸的加捻束1021，以及在s和z兩個螺旋方向上延伸的、非扭絞的非熱定形紗1024。與壁912不同，加捻束1021包括與熱定形紗1020扭絞的非熱定形紗1024。這樣，與壁912相比，在壁1012中包括較少的熱定形紗；然而，與壁912相比，在壁1012中包括更多的非熱定形紗1024。這樣，壁1012稍微柔韌些，具有更大的覆蓋保護區域，但具有稍微減弱的、在第一狀態和第二狀態之間彈動的能力。在其它方面，壁1021與以上對于壁912的討論相同。

在圖5j中，顯示了圖4所示套筒110的壁1112的另一個實施例，其中使用與以上相同的標號偏移因數1100來表示相似的特征，其中為了簡明起見，顯示壁1112的放大的局部部分，可以理解，壁1112的其余部分是相同的。壁1112類似于壁912；然而，壁1112包括只在s或z螺旋方向中的一個方向上延伸的加捻束1121，以及只在與加捻束1121相反的s或z螺旋方向上延伸的、非扭絞紗1124。因此，在s或z方向的中的一個方向上延伸的所有紗都是加捻束1121，而在與加捻束的螺旋方向相反的s或z方向上延伸的所有紗是非加捻紗1124。加捻束1121被顯示為包括所有的熱定形紗1120，作為示例而非限制，該熱定形紗1120被顯示為熱定形單絲，也可以考慮使用熱定形復絲。另外，非扭絞紗1124被顯示為包括所有的非熱定形復絲，諸如可以從以上討論的材料中提供，其中非扭絞紗1124延伸通過加捻紗的環1122，從而被捕獲并用于與其的偏置相互作用。這樣，除了對伸長構件提供保護以防磨損之外，沿s或z方向中的一個方向延伸的加捻束1121在壁1112內施加偏置，以便為壁1112提供如上所述的雙穩態的狀態。同時，在相反的螺旋方向s或z上延伸的非熱定形的非加捻紗1124為被容納在套筒中的伸長構件提供了期待的進一步覆蓋類型的保護。

在圖5k中，顯示了圖4所示套筒110的壁1212的另一個實施例，其中使用與以上相同的標號偏移因數1200來表示相似的特征，其中為了簡明起見，顯示壁1212的放大的局部部分，可以理解，壁1212的其余部分是相同的。壁1212類似于壁1112，其中壁1212具有只在s或z螺旋方向中的一個方向上延伸的加捻束1221，以及只在與加捻束1221相反的s或z螺旋方向上延伸的非加捻紗1220。因此，在s或z方向中的一個方向上延伸的所有紗都是加捻束1221，而在與加捻束1221的螺旋方向相反的s或z方向上延伸的所有紗都是非加捻紗1220。加捻束1221被顯示為包括所有的熱定形紗1220，作為示例而非限制，其被顯示為熱定形單絲，也可以考慮使用熱定形復絲。與壁1112不同，非加捻紗1220被顯示為包括所有延伸穿過加捻紗的環1222而被捕獲并用于與其偏置相互作用的熱定形單絲1220。

在圖5l中，顯示了圖4所示套筒110的壁1312的另一個實施例，其中使用與以上相同的標號偏移因數1300來表示相似的特征，其中為了簡明起見，顯示壁1312的放大的局部部分，可以理解，壁1312的其余部分是相同的。壁1312類似于壁1112，在下文僅討論明顯的差別。壁1312并不是包括只包含熱定形紗的加捻束，而是包括加捻束1321，其中每個束1321包括熱定形紗1320(顯示為單絲，盡管在此可考慮熱定形復絲)和扭絞在一起的非熱定形紗1324(諸如圖5i的壁1021中所顯示和描述的)。同時，在與加捻紗1321相反的螺旋方向s或z延伸的非熱定形的、非加捻紗1324延伸穿過加捻紗1321的環1322，從而被捕獲并用于與其偏置相互作用。

在圖5m中，顯示了圖4所示套筒110的壁1412的另一個實施例，其中使用與以上相同的標號偏移因數1400來表示相似的特征，其中為了簡明起見，顯示壁1412的放大的局部部分，可以理解，壁1412的其余部分是相同的。壁1412類似于壁1112，在下文僅討論明顯的差別。壁1412并非包括只包含熱定形紗的加捻束，而是包括只有熱定形紗1420(顯示為單絲，盡管在此可考慮熱定型復絲)的加捻束1421和只有非熱定形紗1424(顯示為非熱定形復絲)的加捻束1421’。各個加捻束1421，1421’被顯示為彼此交替，然而應當理解，這里可以考慮各加捻束1421，1421’的任何期望數目和圖案。同時，在與加捻紗1421，1421’相反的螺旋方向s或z上的非熱定形的非加捻紗1424延伸穿過加捻紗1421，1421’的環1422，從而被捕獲并用于與其偏置相互作用。

鑒于以上的教導，本發明的許多修正方案和變例是可行的。另外，應當理解，按照本發明各種方面構建的編織管狀壁可以被用于許多應用方面，作為示例而非限制，包括保護性構件、捆綁構件甚至新物品。因此，應當理解本發明可以以不同于在此具體描述的方式被實施，以及本發明的范圍是由任何最終允許的權利要求所限定。
