本發明涉及烘干機領域，具體涉及一種隧道式烘干機。

背景技術：

隧道式烘干機主要用于賓館、酒店、學校、醫院等需要清洗大量衣物的場所，其通過高溫空氣將衣物上的水份蒸發，從而達到烘干衣物的作用。目前所使用的隧道式烘干機存在工作效率低、熱能損耗大、資源浪費嚴重等缺點。

技術實現要素：

本發明的目的是提供一種工作效率高的隧道式烘干機。

為實現上述目的，本發明采用了如下技術方案：所述的隧道式烘干機，包括：機架，在機架中呈前后并排設置有若干烘干箱體，在每個烘干箱體中設置有內設加熱器的熱風風道、以及前后貫通烘干箱體的烘干通道，每個烘干箱體中的熱風風道與烘干通道的頂部之間相互連通，每個烘干箱體中的熱風風道與烘干通道的底部之間相互連通，在每個烘干箱體的頂部分別設置有能使熱風在熱風風道與烘干通道之間不斷循環流動的循環風機，所有烘干箱體的烘干通道相通而共同形成衣物烘干通道，在機架中設置有能在衣物烘干通道內外循環轉動的掛鉤傳送鏈條，在掛鉤傳送鏈條上間隔設置有若干用以掛設衣架的掛鉤，掛鉤隨掛鉤傳送鏈條在衣物烘干通道內外循環轉動，在烘干箱體外側的機架上設置有能自動將衣架逐個掛在掛鉤上的衣架自動進料機構。

進一步地，前述的隧道式烘干機，其中：在每個烘干箱體中的烘干通道的底部分別設置有換熱器，換熱器的出口通過管路組件與對應加熱器的進口相通。

進一步地，前述的隧道式烘干機，其中：在衣物烘干通道進口處的機架上設置有噴蒸汽箱體，噴蒸汽箱體中設置有前后貫通噴蒸汽箱體且與衣物烘干通道相通的噴蒸汽通道，在噴蒸汽通道內設置有若干噴蒸汽管，在噴蒸汽通道的進口處設置有用以防止噴蒸汽通道內的蒸汽從噴蒸汽通道進口外逸且不妨礙衣架送入噴蒸汽通道的擋蒸汽輥組。

進一步地，前述的隧道式烘干機，其中：所述衣架自動進料機構的結構為：在烘干箱體外側的機架上設置有傳送電機，傳送電機的輸出軸與螺紋輸送軸的一端相固定，螺紋輸送軸的另一端與傳送彈簧相固定，在傳送彈簧出料端下方的機架上設置有固定板，在固定板上設置有能承接經傳送彈簧輸出的衣架的落料滑管，落料滑管的進料端位于傳送彈簧出料端的正下方、出料端向下傾斜靠近掛鉤傳送鏈條，在落料滑管上設置有能對落料滑管上的衣架進行阻擋或放行的擋放料機構，在落料滑管的出料端鉸接有能沿掛鉤運行方向擺動且呈傾斜向下靠近掛鉤傳送鏈條的擋板，在擋板處的固定板上設置有固定支架，在擋板與落料滑管之間設置有復位彈簧，復位彈簧使擋板始終具有逆著掛鉤運行方向擺動至靠在固定支架上的趨勢，并且當擋板靠在固定支架上時，固定支架能對擋板上的衣架進行阻擋；當掛鉤運行至擋板時，隨著掛鉤的移動，掛鉤會推著擋板的外端一起移動而使擋板沿掛鉤運行方向擺動離開固定支架，此時擋板上被固定支架所阻擋的衣架正好沿?fù)醢逑禄翏煸趻煦^上，隨著掛鉤繼續移動，掛鉤會與擋板相脫離，此時擋板在復位彈簧的作用下會逆著掛鉤運行方向擺動至重新靠在固定支架上。

進一步地，前述的隧道式烘干機，其中：在固定支架上設置有用以檢測擋板是否靠在固定支架上的接近傳感器。

進一步地，前述的隧道式烘干機，其中：所述擋放料機構的結構為：在落料滑管上鉸接有擋塊，擋塊在第一氣缸的驅動下能向上轉動伸出落料滑管而阻擋落料滑管上的衣架下滑或者向下轉動至不妨礙落料滑管上的衣架下滑，在擋塊與擋板之間的落料滑管上還設置有能掛住衣架的凹槽，在凹槽處的固定板上鉸接有擋鉤，擋鉤在第二氣缸的驅動下能向上或向下轉動，當擋鉤向上轉動時，擋鉤能將凹槽內排在最前的一個衣架推離凹槽而使其沿落料滑管下滑、并同時能對凹槽內的其他衣架進行阻擋而防止其沿落料滑管下滑。

進一步地，前述的隧道式烘干機，其中：在擋塊處的固定板上還設置有用以檢測擋塊處是否停留有衣架的光電傳感器。

進一步地，前述的隧道式烘干機，其中：在噴蒸汽通道的進口處的機架上還設置有用以對通過衣物烘干通道的衣架數量進行計數的計數傳感器。

進一步地，前述的隧道式烘干機，其中：在衣物烘干通道的出口處的機架上設置有脫鉤斜板，在脫鉤斜板下方的機架上設置有衣架暫存滑管，當掛鉤運行至脫鉤斜板時，隨著掛鉤的移動，掛鉤上的衣架會沿脫鉤斜板移動而逐漸與掛鉤脫離、并落到下方的衣架暫存滑管上。

通過上述技術方案的實施，本發明的優點是：工作效率高，能有效循環利用熱能，減少了熱能的損耗，有效節約了能源。

附圖說明

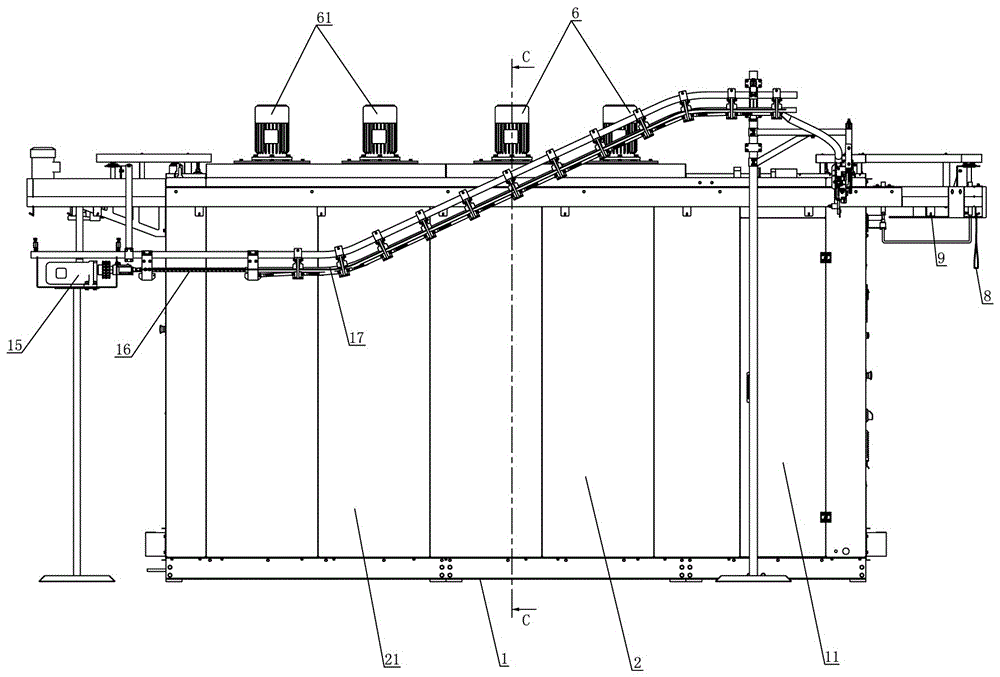

圖1為本發明所述的隧道式烘干機的結構示意圖。

圖2為圖1左視方向的結構示意圖。

圖3為圖1俯視方向的結構示意圖。

圖4為圖1中所示的A-A剖面的結構示意圖。

圖5為圖1中所示的B-B剖面的結構示意圖。

圖6為圖2中所示的C-C剖面的結構示意圖。

圖7為本發明所述的隧道式烘干機中衣架自動進料機構的結構示意圖。

圖8為圖7右視方向的結構示意圖。

圖9為圖7俯視方向的結構示意圖。

圖10為圖1的立體結構示意圖。

圖11為圖10中所示的H部位的放大示意圖。

圖12為圖1另一視角的立體結構示意圖。

圖13為圖12中所示的F部位的放大示意圖。

具體實施方式

下面結合附圖和具體實施例對本發明作進一步說明。

如圖1、圖2、圖3、圖4、圖5、圖6、圖10、圖11、圖12、圖13所示，所述的隧道式烘干機，包括：機架1，在機架1中呈前后并排設置有若干烘干箱體，烘干箱體的數量可根據實際需要設置，本實施例中設置了兩個烘干箱體，即：呈前后并排設置的第一烘干箱體2與第二烘干箱體21；在每個烘干箱體中設置有內設加熱器的熱風風道、以及前后貫通烘干箱體的烘干通道，每個烘干箱體中的熱風風道與烘干通道的頂部之間相互連通，每個烘干箱體中的熱風風道與烘干通道的底部之間相互連通，在每個烘干箱體的頂部分別設置有能使熱風在熱風風道與烘干通道之間不斷循環流動的循環風機，所有烘干箱體的烘干通道相通而共同形成衣物烘干通道，即：在第一烘干箱體2中設置有內設第一加熱器3的第一熱風風道4、以及前后貫通第一烘干箱體2的第一烘干通道5，第一烘干箱體2中的第一熱風風道4與第一烘干通道5的頂部之間相互連通，第一烘干箱體2中的第一熱風風道4與第一烘干通道5的底部之間相互連通，在第一烘干箱體2的頂部設置有能使熱風在第一熱風風道4與第一烘干通道5之間不斷循環流動的第一循環風機6；在第二烘干箱體21中設置有內設第二加熱器31的第二熱風風道41、以及前后貫通第二烘干箱體21的第二烘干通道51，第二烘干箱體21中的第二熱風風道41與第二烘干通道51的頂部之間相互連通，第二烘干箱體21中的第二熱風風道41與第二烘干通道51的底部之間相互連通，在第二烘干箱體21的頂部設置有能使熱風在第二熱風風道41與第二烘干通道51之間不斷循環流動的第二循環風機61；第一烘干箱體2中的第一烘干通道5與第二烘干箱體21中的第二烘干通道51相通而共同形成衣物烘干通道；在機架1中設置有能在衣物烘干通道內外循環轉動的掛鉤傳送鏈條7，在掛鉤傳送鏈條7上間隔設置有若干用以掛設衣架8的掛鉤9，掛鉤9隨掛鉤傳送鏈條7在衣物烘干通道內外循環轉動，在烘干箱體外側的機架1上設置有能自動將衣架8逐個掛在掛鉤9上的衣架自動進料機構；在本實施例中，在每個烘干箱體中加熱器下方的熱風風道中分別設置有換熱器，換熱器的出口通過管路組件與對應加熱器的進口相通，即：第一烘干箱體2中的第一烘干通道5的底部設置有第一換熱器10，第一換熱器10的出口通過管路組件與第一加熱器3的進口相通；第二烘干箱體21中的第二烘干通道51的底部設置有第二換熱器101，第二換熱器101的出口通過管路組件與第二加熱器31的進口相通；通過設置換熱器，可以對從烘干通道進入熱風風道的熱風的熱量進行有效循環回收利用，回收的熱量用于加熱換熱器內的水，使換熱器內的水加熱變成蒸汽后用于加熱器，減少了熱能的浪費，從而有效節約了能源；在本實施例中，在衣物烘干通道進口處的機架1上設置有噴蒸汽箱體11，噴蒸汽箱體11中設置有前后貫通噴蒸汽箱體11且與衣物烘干通道相通的噴蒸汽通道12，在噴蒸汽通道12內設置有若干噴蒸汽管13，在噴蒸汽通道12的進口處設置有用以防止噴蒸汽通道12內的蒸汽從噴蒸汽通道12進口外逸且不妨礙衣架8送入噴蒸汽通道12的擋蒸汽輥組14；在本實施例中，如圖7、圖8、圖9所示，所述衣架自動進料機構的結構為：在烘干箱體外側的機架1上設置有傳送電機15，傳送電機15的輸出軸與螺紋輸送軸16的一端相固定，螺紋輸送軸16的另一端與傳送彈簧17相固定，在傳送彈簧17出料端下方的機架1上設置有固定板18，在固定板18上設置有能承接經傳送彈簧17輸出的衣架8的落料滑管19，落料滑管19的進料端位于傳送彈簧17出料端的正下方、落料滑管19的出料端向下傾斜靠近掛鉤傳送鏈條7，在落料滑管19上設置有能對落料滑管19上的衣架8進行阻擋或放行的擋放料機構，在落料滑管19的出料端鉸接有能沿掛鉤運行方向擺動且呈傾斜向下靠近掛鉤傳送鏈條7的擋板20，在擋板20處的固定板18上設置有固定支架21，在擋板20與落料滑管19之間設置有復位彈簧22，復位彈簧22使擋板始20始終具有逆著掛鉤運行方向擺動至靠在固定支架21上的趨勢，并且當擋板20靠在固定支架21上時，固定支架21能對擋板20上的衣架8進行阻擋，防止擋板20上的衣架向下滑行；當掛鉤9運行至擋板20時，隨著掛鉤9的移動，掛鉤9會推著擋板20的外端一起移動而使擋板20沿掛鉤運行方向擺動離開固定支架21，此時擋板20上被固定支架21所阻擋的衣架8正好沿?fù)醢?0下滑至掛在掛鉤9上，隨著掛鉤9繼續移動，掛有衣架8的掛鉤9會與擋板20相脫離，此時擋板20在復位彈簧22的作用下會逆著掛鉤運行方向擺動至重新靠在固定支架21上，上述衣架自動進料機構的結構簡單，安裝維修方便；在本實施例中，在固定支架21上設置有用以檢測擋板20是否靠在固定支架21上的接近傳感器23；在本實施例中，所述擋放料機構的結構為：在落料滑管19上鉸接有擋塊24，擋塊24在第一氣缸25的驅動下能向上轉動伸出落料滑管19而阻擋落料滑管19上的衣架8下滑或者向下轉動至不妨礙落料滑管19上的衣架8下滑，在擋塊24與擋板20之間的落料滑管19上還設置有能掛住衣架的凹槽26，在凹槽26處的固定板18上鉸接有擋鉤27，擋鉤27在第二氣缸28的驅動下能向上或向下轉動，當擋鉤27向上轉動時，擋鉤27能將凹槽26內排在最前的一個衣架8推離凹槽26而使其沿落料滑管19下滑、并同時能對凹槽26內的其他衣架8進行阻擋而防止其沿落料滑管19下滑，上述擋放料機構結構簡單，安裝維修方便；在本實施例中，在擋塊24處的固定板18上還設置用以檢測擋塊24處是否停留有衣架8的光電傳感器29；在本實施例中，在噴蒸汽通道12的進口處的機架1上還設置有用以對通過衣物烘干通道的衣架數量進行計數的計數傳感器32，這樣可以準確得到已烘干衣物的數量；在本實施例中，在衣物烘干通道的出口處的機架1上設置有脫鉤斜板30，在脫鉤斜板30下方的機架1上設置有衣架暫存滑管31，當掛鉤9運行至脫鉤斜板30時，隨著掛鉤9的移動，掛鉤9上的衣架8會沿脫鉤斜板30移動而逐漸與掛鉤9脫離、并落到下方的衣架暫存滑管31上，這樣可以進一步提高工作效率；

本發明的工作原理如下：

先啟動傳送電機15，接著將掛有衣物的衣架8依次掛在螺紋輸送軸16上，傳送電機15通過帶動螺紋輸送軸16及傳送彈簧17轉動而帶動掛有待烘干衣物的衣架8逐漸向傳送彈簧17的輸出端移動、并從傳送彈簧17的輸出端輸出，從傳送彈簧17輸出的掛有待烘干衣物的衣架8會下落并掛在落料滑管19上、并沿落料滑管19下滑停留在已向上轉動伸出落料滑管的擋塊24上；接著使第一氣缸25驅動擋塊24向下轉動而放行一個衣架8，被擋塊24放行后的衣架8會沿落料滑管19下滑至凹槽26中，接著使第二氣缸28帶動擋鉤27向上轉動，擋鉤27在向上轉動過程中會將凹槽26內的衣架8推出凹槽26，離開凹槽26的衣架8會沿落料滑管19繼續下滑至擋板20并停在固定支架21上；當凹槽26內的衣架8被推出后，第一氣缸25會驅動擋塊24向下轉動而再次放行一個衣架8，使凹槽26內始終存有衣架8；當掛鉤9在掛鉤傳送鏈條7的帶動下運行至擋板20時，隨著掛鉤9的移動，掛鉤9會推著擋板20的外端一起移動而使擋板20沿掛鉤運行方向擺動離開固定支架21，此時擋板20上被固定支架21所阻擋的衣架8會沿?fù)醢?0下滑至掛鉤9上，從而使掛有待烘干衣物的衣架8掛在一個掛鉤9上，隨著掛鉤9繼續移動，掛有衣架8的掛鉤9會逐漸與擋板20相脫離，當掛有衣架8的掛鉤9與擋板20相脫離時，擋板20在復位彈簧22的作用下會逆著掛鉤運行方向擺動至重新靠在固定支架21上，當接近傳感器23檢測到擋板20靠在固定支架21上時，第二氣缸28會帶動擋鉤27再次向上轉動，再次將凹槽26內的衣架8推出凹槽26，離開凹槽26的衣架8會沿落料滑管19繼續下滑至擋板20并停在固定支架21上等待下一個掛鉤，重復上述操作，即實現了連續自動將掛有待烘干衣物的衣架8掛在掛鉤上；

隨著掛鉤9的繼續移動，掛鉤9會帶動掛有待烘干衣物的衣架8先經過噴蒸汽箱體11中的噴蒸汽通道12，在掛有待烘干衣物的衣架8經過噴蒸汽通道12的過程中，噴蒸汽通道12內的噴蒸汽管13會向待烘干衣物表面噴蒸汽；接著掛鉤9會帶動掛有待烘干衣物的衣架依次經過第一烘干通道5及第二烘干通道51，當掛有待烘干衣物的衣架經過第一烘干通道5時，在第一循環風機6的作用下，第一熱風風道4中被第一加熱器3加熱后的熱空氣會從第一熱風風道4的頂部進入第一烘干通道5、再從第一烘干通道5的底部回到第一熱風風道4，從而形成一股在第一熱風風道4與第一烘干通道5之間不斷循環流動的熱風，在熱風不斷循環流動的過程中，會不斷對衣架8上待烘干的衣物進行烘干；當掛有待烘干衣物的衣架8經過第二烘干通道51時，在第二循環風機61的作用下，第二熱風風道41中被第二加熱器31加熱后的熱空氣會從第二熱風風道41的頂部進入第二烘干通道51、再從第二烘干通道51的底部回到第二熱風風道41，從而形成一股在第二熱風風道41與第二烘干通道51之間不斷循環流動的熱風，在熱風不斷循環流動的過程中，會不斷對衣架8上待烘干的衣物進行烘干；烘干后的衣物會隨衣架8被掛鉤9移出衣物烘干通道，當掛鉤9帶動掛有已烘干衣物的衣架8運行至脫鉤斜板30時，隨著掛鉤9的移動，掛鉤9上的衣架8會沿脫鉤斜板30移動而逐漸與掛鉤9脫離、并落到下方的衣架暫存滑管31上。通過上述操作，即完成了對衣物的烘干操作。
