本發明涉及紡織設備領域，特別涉及一種雙經軸提花機。

背景技術：

提花機作為一種紡織工具，是中國古代的一項重要發明。在提花機上，紋板套在花筒上，每織一緯翻過一塊紋板，花筒向橫針靠壓一次。當紋板上有孔眼時，橫針的頭端伸進紋版及花筒的孔眼，使直針的鉤端仍?huà)煸谔岬渡稀．?dāng)提刀上升，直針跟著上升，通過首線鉤子和通絲帶動綜絲提升，此時穿入綜眼的經絲也隨著提升，形成梭口的上層。在綜絲的下綜環中吊有綜錘，在梭口閉合時，依靠其重量起回綜作用。當紋板上無孔眼時，橫針后退通過凸頭，推動對應的直針，使直針鉤端脫離提刀，因此與直針相連的綜絲和經絲均不提升，經絲就沉在下面，形成梭口的下層。所以每根經絲的運動是根據紋板上有孔或無空來決定的，紋板上的孔則是根據花紋和組織的設計要求軋成的，因此經絲的運動也就符合紋樣和組織的要求。

授權公告號為CN103643386B、申請日為2014年12月24日的中國專利公開了一種新型雙經軸劍軒織機，包括機架、送經機構、打緯機構、驅動系統、卷繞機構，機架上設置左墻板和右墻板，送經機構的后方設置綜框機構，第一送經軸水平固定在經軸座上，第二送經軸的兩端困寇在獨立于機架的國運裝置上，該發明通過將第二送經軸由獨立于機架的國定支架平行設置在第一送經軸下方，第一送經軸和第二送經軸采用獨立驅動系統驅動，省去傳統的壓較裝置，使得更加方便于操作人員操作和檢查處理，且兩根送經軸張力能夠很好的控制。

然而，上述專利中的新型雙經軸劍軒織機雖然設置了張力調節，并且通過調控兩根經軸的傳動速度可以間接性的起到調節的作用，但通過經軸的傳動速度調節具有較大的局限性，由于紡織時本身就對送經速度有要求，這使得在實際生產中很難通過經軸的傳動速度來調節張力。

技術實現要素：

本發明的目的是提供一種雙經軸提花機，其解決了兩根經軸無法當獨調節張力的問題。

本發明的上述技術目的是通過以下技術方案得以實現的：

一種雙經軸提花機，包括機架，所述機架上設有上經軸、上擺軸、下經軸和下擺軸，所述上擺軸的兩端均通過上擺動機構與機架連接，所述上擺動機構包括上擺臂和上張力調節器，所述上擺臂的兩端分別與上擺軸端部以及上張力調節器連接，上擺臂與機架轉動連接且轉動連接點位于上擺臂兩端之間，所述上張力調節器的一端轉動連接于機架上；

所述下擺軸的兩端均通過下擺動機構與機架連接，所述下擺動機構包括下擺臂和下張力調節器，所述下擺臂的兩端分別與下擺軸端部以及下張力調節器連接，下擺臂與機架轉動連接且轉動連接點位于下擺臂兩端之間，所述下張力調節器的一端轉動連接于機架上。

采用上述結構，上經軸上的經線繞過上擺軸后進行提花編織，其中，上擺軸通過上擺臂的設置可以繞上擺臂與機架轉動連接的連接點轉動，而上擺臂的另一端通過上張力調節器與機架連接，在經線輸送過程中拉動上擺軸拉動上擺臂發生擺動，在需要調節張力時相應的調節上張力調節器即可實現對上擺軸張力的調節；下經軸的工作原理和張力調節原理與上經軸同理。

進一步優選為：所述上張力調節器包括第一連接軸和拉伸彈簧，所述拉伸彈簧一端轉動連接于機架上、另一端與拉伸彈簧連接，所述上擺軸固定于第一連接軸上并可沿第一連接軸的軸向滑移調節；

所述下張力調節器包括第二連接軸和壓縮彈簧，所述第二連接軸一端轉動連接于機架上，所述壓縮彈簧套設于第二連接軸上、遠離第二連接軸與機架連接的一端固定于第二連接軸并可沿第二連接軸沿軸向滑移調節，另一端與下擺臂轉動連接。

采用上述3種結構設置的上張力調節器和下張力調節器，通過第一、二連接軸拉動第一、二拉伸彈簧的方式實現張緊，同時，張緊的調節可以通過調節上、下擺軸于第一、二連接軸上的位置實現。

進一步優選為：所述第一連接軸和第二連接軸均為螺紋桿，所述上擺軸和下擺軸上均設置有套環，所述套環套設于螺紋桿通過兩限位螺栓固定于螺紋桿上；所述壓縮彈簧一端固定于下擺軸上，另一端轉連接于螺紋桿上。

采用上述結構，通過螺紋桿的設置來實現上述的上、下擺軸于第一、二連接軸上的位置調節，且采用兩限位螺栓夾設套環的設置實現固定，不僅限位穩定，同時，在需要調節時也較為方便。

進一步優選為：所述第一連接軸和第二連接軸上均設置有張力檢測器，所述第一連接軸和第二連接軸均由一長軸和一短軸組成，所述張力檢測器設于長軸和短軸之間。

采用上述結構，將張力檢測器設置在長軸和短軸間，在第一連接軸、第二連接軸拉動拉伸彈簧、壓縮彈簧時，可以對拉伸力進行檢測，通過外界顯示即可知曉張力大小，檢測非常方便、快捷，不至于發生經線或布料發生問題時才知曉張力問題。

進一步優選為：所述張力檢測器為稱重傳感器。

采用上述結構，由于是測量拉伸力，采用稱重傳感器檢測更加適合。

進一步優選為：所述長軸和短軸間還設置有氣缸，所述張力檢測器固定于氣缸的活塞桿上。

采用上述結構，通過氣缸的設置可以進一步方便對張力的調節，此時無需對上、下擺臂進行調節，在需要調節時直接啟動氣缸進行伸出、縮回操作即可操作更加簡單方便。

進一步優選為：所述張力檢測器與氣缸間設置有：

比較電路，用于接收張力檢測器檢測的檢測信號，包括第一比較器和第二比較器，所述第一比較器接收檢測信號與最大預設值進行比較，當檢測信號大于最大預設值時輸出減壓信號；所述第二比較器接收檢測信號與最小預設值進行比較，當檢測信號小于最小預設值時輸出增壓信號；

控制器，響應于減壓信號和增壓信號，接收減壓信號控制氣缸伸出，接收增壓信號控制氣缸縮回。

采用上述結構，通過比較電路的設置對張力檢測器檢測出來的檢測信號進行比較，而由于在使用過程中上、下擺軸會發生擺動，而擺動時張力是變化的，故設置兩個比較器進行范圍值比較，在預設的范圍值外時啟動控制器控制氣缸做相應的伸出、縮回動作。

進一步優選為：所述上擺臂轉動連接于一滑塊上，所述機架上沿水平方向設置有若干等距的同于安裝滑塊的調節螺紋孔。

采用上述結構，通過上述設置可以將滑塊固定在不同的調節螺紋孔上實現位置的調節，進而實現上擺臂與上經軸間的距離調節，而張緊力調節就是通過上擺臂與上經軸間距離來實現的，通過上述調節可以手動設置最大張緊力。

綜上所述，本發明具有以下有益效果：通過手動和自動兩種方式調節張力，手動方式調節使得在停機時經線可以處于合適的張緊力范圍值內，而在啟動后通過自動調節來實現機器整體運行時張力的穩定；。

附圖說明

圖1是本實施例的整體結構示意圖；

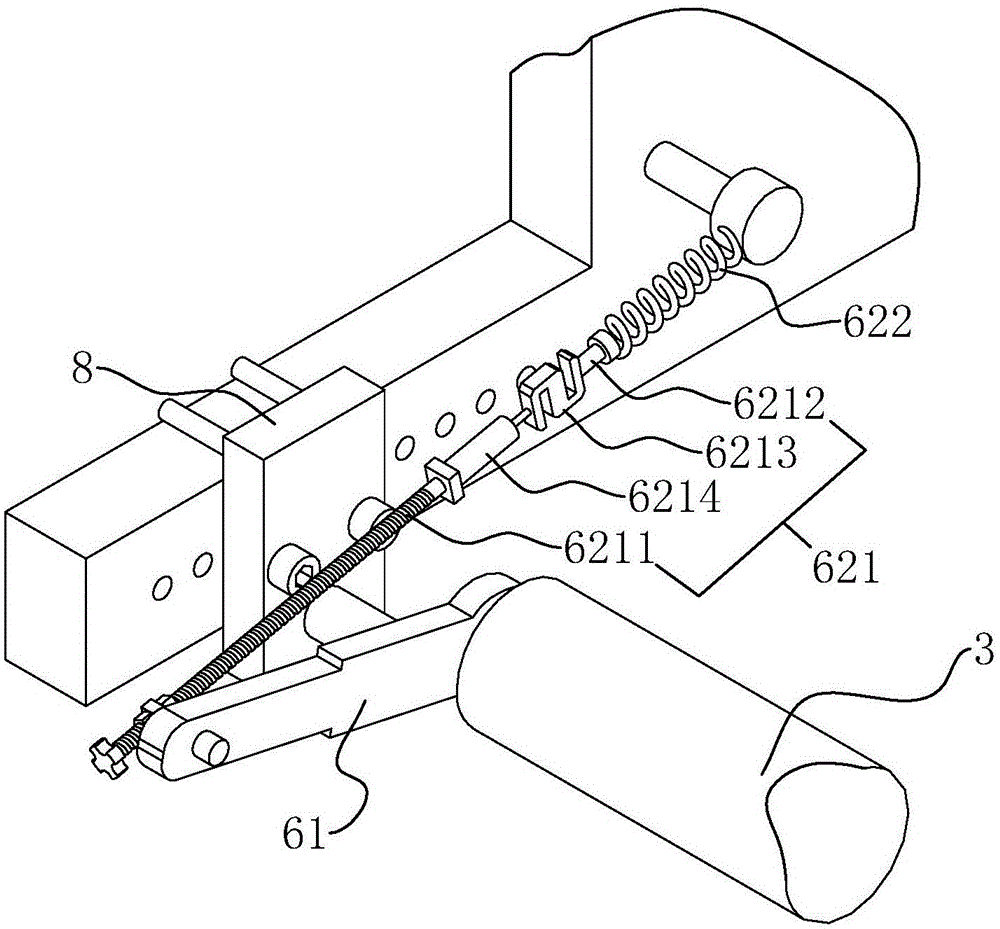

圖2是本實施例中上擺動機構的結構示意圖；

圖3是本實施例中下擺動機構的結構示意圖；

圖4是本實施例中張力檢測器與氣缸間的控制電路圖。

圖中，1、機架;11、墻板；111、調節螺紋孔；2、上經軸；3、上擺軸；4、下經軸；5、下擺軸；6、上擺動機構；61、上擺臂；62、上張力調節器；621、第一連接軸；6211、長軸；6212、短軸；6213、張力檢測器；6214、氣缸；622、拉伸彈簧；7、下擺動機構；71、下擺臂；711、第一連接臂；712、轉動軸；713、第二連接臂；72、下張力調節器；721、第二連接軸；722、壓縮彈簧；8、滑塊。

具體實施方式

以下結合附圖對本發明作進一步詳細說明。

本具體實施例僅僅是對本發明的解釋?zhuān)洳⒉皇菍?duì)本發明的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本發明的保護范圍內都受到專利法的保護。

實施例1：一種雙經軸提花機，如圖1示，包括機架1，在該機架1的背面設有上經軸2、上擺軸3、下經軸4和下擺軸5，上經軸2位于上擺軸3朝向機架1正面的一側，下經軸4位于下擺軸5朝向機架1正面的一側。

架上設置有兩墻板11，上擺軸3的兩端分別通過兩上擺動機構6與機架1的兩墻板11連接，其中，上擺動機構6包括上擺臂61和上張力調節器62，上擺臂61轉動連接于一滑塊8上，在墻板11上設置有若干等距設置的調節螺紋孔111，調節螺紋孔111位于同于水平面上，滑塊8通過兩螺栓螺紋連接于調節螺紋孔111上，通過更換連接的螺紋孔可以調節滑塊8的位置。

上述的滑塊8連接于上擺臂61的兩端之間，上擺臂61的一端與上擺軸3的端部轉動連接，另一端通過上張力調節器62與機架1連接。上張力調節器62包括第一連接軸621和拉伸彈簧622，拉伸彈簧622一端轉動連接于機架1上，另一端與拉伸彈簧622固定連接，其中，第一連接軸621為一螺紋桿，在上擺臂61與上張力調節器62連接的一端設置有套環，套環套設于螺紋桿通過兩限位螺栓夾住固定在螺紋桿上。

參照?qǐng)D2，上述的第一連接軸621由一長軸6211和一短軸6212組成，長軸6211和短軸6212間通過一氣缸6214和張力檢測器6213連接，張力檢測器6213為S型稱重傳感器，且該張力檢測器6213一端通過螺紋連接固定在氣缸6214的活塞桿上，長軸6211一端與氣缸6214固定連接、另一端與上擺軸3連接；短軸6212一端與張力檢測器6213螺紋連接、另一端與拉伸彈簧622固定連接。

參照?qǐng)D4，在第一連接軸621上的張力檢測器6213與氣缸6214間設置有比較電路和控制器，比較電路包括第一比較器和第二比較器，其用于接收張力檢測器6213檢測的檢測信號，并分別輸入到第一比較器A1和第二比較器A2中，第一比較器A1接收檢測信號與最大預設值進行比較，當檢測信號大于最大預設值時輸出減壓信號；第二比較器A2接收檢測信號與最小預設值進行比較，當檢測信號小于最小預設值時輸出增壓信號；其中，第一比較器A1中的最大預設值和第二比較器A2中的最小預設值可以通過手動進行調節。

控制器，響應于減壓信號和增壓信號，當接收到減壓信號時控制氣缸6214伸長，當縮接收到增壓信號時控制氣缸6214縮短。

參照?qǐng)D1，下擺軸5的兩端分別通過兩下擺動機構7與機架1的兩墻板11連接，其中，下擺動機構7包括下擺臂71和下張力調節器72，下擺臂71包括第一連接臂711、轉動軸712和第二連接臂713，所述第一連接臂711和第二連接臂713分別固定連接于轉動軸712的兩端，轉動軸712貫穿墻板11轉連接于機架1上，第一連接臂711和第二連接臂713分別位于墻板11的兩側。

參照?qǐng)D3，第一連接臂711另一端與下擺軸5轉動連接，且第一連接臂711朝向機架1背面呈傾斜向下設置，第二連接臂713通過下張力調節器72連接于機架1上。其中，下張力調節器72包括第二連接軸721和壓縮彈簧722，第一連接軸621為一螺紋桿，第二連接軸721的一端轉動連接于機架1上，壓縮彈簧722從另一端套設于第二連接軸721上，且遠離第二連接軸721與機架1連接的通過一轉動件螺紋連接于第二連接軸721上，通過轉動該轉動件可以調節彈簧于第二連接軸721上的位置。第二拉伸彈朝向第二連接軸721與機架1連接的一端與第二連接臂713端部轉動連接。在上擺臂61與上張力調節器62連接的一端設置有套環，套環套設于螺紋桿通過兩限位螺栓夾住固定在螺紋桿上。

上述的第二連接軸721與第一連接軸621相同也是由一長軸6211和一短軸6212組成，長軸6211和短軸6212間通過一氣缸6214和張力檢測器6213連接，張力檢測器6213為S型稱重傳感器，且該張力檢測器6213一端通過螺紋連接固定在氣缸6214的活塞桿上，長軸6211一端與氣缸6214固定連接、另一端與壓縮彈簧722上的轉動件連接；短軸6212一端與張力檢測器6213螺紋連接、另一端與機架1轉動連接。

在第二連接軸721上的張力檢測器6213與氣缸6214間也通過比較電路和控制器進行自動調節控制，工作原理與第一連接軸621上的張力檢測器6213與氣缸6214相同。

另外，上擺動機構6和下擺動機構7間的結構可以互換使用或者設置成相同的結構。
