本發明涉及引塔夏橫編織機領域，尤其為一種引塔夏橫編織機上的紗嘴攜帶裝置。

背景技術：

結合圖1、圖2，現有的引塔夏橫編織機上的攜帶機構1固定設置于機頭2上，在編織過程中，送入機構3將攜帶有各色紗線的紗嘴4從紗嘴寄存架5上送入固定設置于機頭上的攜帶機構1中，隨著機頭2的運動，并在織針的出針區域（參見圖3）內給紗，從而在隨機頭2的運動中完成嵌花編織。

由此，現有引塔夏橫編織機的紗嘴攜帶裝置存在這樣的缺陷，無法實現襯緯編織。因為襯緯編織時，紗嘴要在織針出針前的位置給紗，以便織針在出針位置將紗線壓在織針后側。顯然現有進行嵌花編織的引塔夏橫編織機中的紗嘴攜帶裝置不能實現在織針出針區域前的位置給紗。

同時，現有引塔夏橫編織機的紗嘴攜帶裝置還存在編織效率低的問題。如圖2所示，引塔夏橫編織機的機頭2編織移動至編織區域A的邊界時，需要機頭2繼續移出編織區域驅使織針繼續完成編織，攜帶機構隨機頭一起移動，此時如果將紗嘴攜帶出編織區域外，則相應的紗線也被帶出編織區域以外，導致編織物的邊緣不規則成型，形成“爛邊”。為防止“爛邊”，機頭需要在移出編織區域前先停下，然后將紗嘴通過送出機構6送至紗嘴寄存架5的A1位置上；而后機頭再次運動移出編織區域外一段距離，完成該行編織，如圖4；隨后機頭折返，并在原先寄存紗嘴的A1位置再次停下，將先前放置到紗嘴寄存架上的紗嘴再次推送到攜帶機構上并參與編織，如圖5。由此機頭產生的多次停啟導致編織效率降低。

另外，現有的紗嘴攜帶裝置中的攜帶機構同一時間只能攜帶一個紗嘴參與編織，不能滿足需要多個紗嘴同時參與編織的工藝需要。

技術實現要素：

本發明目的之一在于提供一種既可做嵌花編織又可以做襯緯編織的紗嘴攜帶裝置；本發明目的之二在于提供一種在編織到織物邊界區域時無需停止機頭運動就可避免爛邊問題的紗嘴攜帶裝置，從而大幅提高編織效率；本發明目的之三在于提供一種可以同時攜帶兩個或兩個以上的紗嘴，可做出更好的添紗組織等織物的紗嘴攜帶裝置。以上目的由以下技術方案實現：

一種引塔夏橫編織機上的紗嘴攜帶裝置，設置于紗嘴寄存架一側，包括攜帶機構、機架和橫向滑動設置于機架上的機頭，所述攜帶機構可橫向移動地設置于機頭或者機架上；從而使得所述攜帶機構可相對于機頭作橫向移動。

本發明通過攜帶機構相對機頭的橫向移動進行給紗位置的調整。如做嵌花編織，攜帶機構將攜帶的紗嘴移至出針區域內一適當位置，使紗嘴在出針區域內給紗，從而實現嵌花編織；如做襯緯編織，攜帶機構將攜帶的紗嘴移至織針出針區域之前，使紗嘴在出針區域前給紗，從而實現襯緯編織。從而使引塔夏紗橫編織機在完成嵌花編織的基礎上還可實現襯緯編織。

本發明還通過攜帶機構相對機頭的橫向移動來提高防“爛邊”的編織物邊界編織效率。在進行邊界部分的編織時，機頭繼續向編織區域外部移動，位于機頭上的攜帶機構作與機頭運動方向相反的等速的橫向移動，或者位于機架上的攜帶機構停止運動，使此時的攜帶機構相對于機架或者編織物處于靜止狀態，從而使得紗嘴沒有隨著機頭向編織區域外部移動而移出織物邊界區域外，在防“爛邊”的邊界編織過程中無需機頭停下，更沒有紗嘴送出、送入過程，從而大幅提高了編織效率。

為了實現攜帶機構可橫向移動地設置于機頭上，所述紗嘴攜帶裝置進一步的優化設置是：所述機頭上設置有橫向直線移動機構，所述攜帶機構置于所述直線移動機構上。

相應地，若要使攜帶機構可橫向移動地設置于機架上，所述紗嘴攜帶裝置進一步的優化設置是：所述機架上設置有橫向直線移動機構，所述攜帶機構置于所述直線移動機構上。

直線移動機構進一步優化為滑塊導軌機構，該機構包括導軌和滑動設置在該導軌上的滑塊。

而滑塊導軌機構由相互嚙合的齒輪、齒條構成的齒輪齒條傳動機構傳動，所述滑塊與齒條連接，并由齒條帶動做橫向直線運動；或者所述滑塊導軌機構由相互嚙合的同步帶、同步輪構成的傳動機構傳動，所述滑塊與同步帶連接，并由同步帶帶動做橫向直線運動。

所述攜帶機構不僅可以設置一個用于攜帶紗嘴的卡槽，還可以設置一個以上的所述卡槽。例如為了實現更好的添紗組織織物，采用沿橫向前后排列的兩個卡槽，以可攜帶前后兩個紗嘴，分別前后給紗，使添紗效果大大優于采用一只帶有雙孔眼的專用紗嘴。

在實現本發明之一、二的目的的過程中，攜帶機構可只需設置一個用于攜帶紗嘴的卡槽。實現本發明之三的目的是通過設置一個以上的卡槽來實現，當采用一個以上的卡槽，對應的攜帶機構可攜帶一個以上的紗嘴同時參與編織，此時，通過攜帶機構相對于機頭移動，亦即相對于送入機構、送出機構移動，使每一卡槽一一與送入機構、送出機構相對，以將紗嘴送入對應卡槽，或將對應卡槽上的紗嘴送出，從而滿足一個以上的紗嘴同時參與編織的需要。

附圖說明

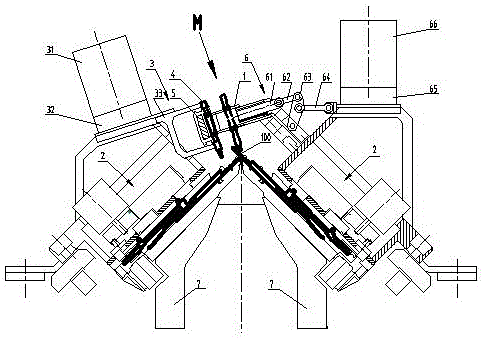

圖1是現有引塔夏橫編織機的攜帶機構、送入機構、送出機構的結構關系圖。

圖2是圖1M方向的示意圖，其中A表示編織區域的寬度，圖中表達了在略微超出編織區域的A1位置，機頭2暫停運動，送出機構6欲將紗嘴4推送至紗嘴寄存架5對應的A1位置上的情形。

圖3是織針出針區域的示意圖，織針100出針時，伸出筒口10，參與編織，不參與編織的織針100處于筒口10一側。

圖4是現有引塔夏橫編織機機頭2為完成編織物邊界的編織而移出編織區域邊界的情形。

圖5是現有引塔夏橫編織機機頭2在折返過程中欲將原先寄存在紗嘴寄存架5對應的A1位置上的紗嘴4由送入機構3送入攜帶機構1上的情形。

圖6是本發明一實施例的結構示意圖，其中攜帶機構4可橫向移動地設置于機頭2上，圖中表達了攜帶機構1在機頭移動至編織區域邊界時的情形，此時攜帶機構1做與機頭2運動方向相反且速度相等的運動，使攜帶機構1相對機架或者編織物處于靜止狀態，攜帶機構1上的紗嘴4不隨機頭2向編織區域外部移動。

圖7是圖6所示本發明裝置為完成編織物邊界的編織而移出編織區域邊界的情形，此時攜帶機構1還保持在原先（圖6）所示的位置上。

圖8是本發明另一實施例的結構示意圖，其中攜帶機構4可橫向移動地設置于機架7上，圖中表達了攜帶機構1在機頭移動至編織區域邊界時的情形，此時攜帶機構1停止運動，機頭向編織區域外部移動。

圖9是圖8所示本發明裝置為完成編織物邊界的編織而移出編織區域邊界的情形，此時攜帶機構1還保持在原先（圖8）所示的位置上。

圖10是圖6中局部結構示意圖。

圖中：1-攜帶機構、11-卡槽、2-機頭、3-送入機構、4-紗嘴、5-紗嘴寄存架、32-偏心輪、33-推桿、31-電機，6-送出機構、61-復位桿、62-連桿、63-擺桿、64-曲柄、65-偏心輪、66-電機，7-機架、8-直線移動機構，81-導軌，10-筒口，100-織針。

具體實施方式：

以下結合具體實施例及對應的附圖對本發明做進行進一步說明。

實施例1

如圖6所示，本實施例的紗嘴攜帶裝置，設置于引塔夏橫編織機的紗嘴寄存架5一側，包括攜帶機構1、機架7和橫向滑動設置于機架7上的機頭2，攜帶機構1可橫向移動地設置于機頭2上，從而使得攜帶機構1可相對于機頭2作橫向移動。

攜帶機構1可相對于機頭2的橫向移動，使所攜帶的紗嘴4位置可調整。如做嵌花編織，使攜帶機構1上的紗嘴4處于出針區域內一適當位置，紗嘴4從該位置在出針區域內給紗，并隨機頭2作同步移動，參與該色紗線的嵌花編織；在需要嵌花換色時，該紗嘴4被固定于機頭2上的送出機構6推到紗嘴寄存架5上，紗嘴寄存架5做一個向前橫向小間距的移動，使攜帶另一色紗線的紗嘴4位于送入位置，該攜帶另一色紗線的紗嘴4被固定于機頭2上的送入機構3送入攜帶機構1中，從該位置繼續在出針區域內給紗，并隨機頭2作同步移動，完成該另一色紗線的嵌花編織。如接下來該行還有嵌花編織將重復上述過程，直至完成該行的嵌花編織，機頭折返再進行相同編織原理的下一行的嵌花編織，直至完成全部的嵌花編織。

如做襯緯編織，使攜帶機構1上的紗嘴4處于出針區域之前，并隨機頭2作同步移動，使紗嘴4在出針區域前給紗，織針100在出針區域出針時將紗線壓在織針100后側，從而實現襯緯編織。

由于嵌花編織和襯緯編織的給紗位置是不同的，故現有技術中的引塔夏橫編織機不能進行襯緯編織，本發明通過攜帶機構1可橫向的移動使紗嘴4位置可調整，從而實現不同的給紗位置。一般情況下，引塔夏橫編織機做嵌花編織，在需要做襯緯編織時通過攜帶機構1的橫向移動使紗嘴4移至出針區域前，而要恢復嵌花編織時，再通過攜帶機構1的橫向移動使紗嘴4移至出針區域內適當位置，從而使引塔夏橫編織機既可做嵌花編織又可做襯緯編織。

而在做嵌花或襯緯編織時，如機頭2移動至織物邊界區域，為了完成編織物的邊界部分的編織而繼續向編織區域外部移動時，位于機頭2上的攜帶機構1作與機頭2運動方向相反且等速的橫向移動，使得此時的攜帶機構1相對于機架7或編織物處于靜止的狀態，保持在編織區域略微偏外的A2位置上，不隨著機頭2向編織區域外部繼續移動，如圖7所示，使得避免“爛邊”的邊界編織過程中無需機頭2停頓，也不需要做紗嘴4送出和送入的動作，從而大幅提高了編織效率。

另外，攜帶機構1上設置兩個用于攜帶紗嘴的卡槽11，如圖10，在做添紗組織織物時，采用兩個紗嘴前后分別給紗，使添紗效果比之采用一只帶有雙孔眼的專用紗嘴要好很多，從而使添紗組織織物編制質量提高。進行添紗編織時，由于送出機構6、送入機構3與機頭2固定連接，攜帶機構1相對于機頭2移動，亦即相對于送出機構6、送入機構3的移動，從而在需要一個以上紗嘴同時編織的情況下，可以通過攜帶機構1相對機頭2的移動，使得攜帶機構1上的所有卡槽11一一與送入機構3、送出機構6相對，從而實現向每一卡槽11中送入紗嘴4或送出紗嘴4，以實現“添紗”編織，或其他需要滿足一個以上的紗嘴同時參與編織的需要。

攜帶機構1相對于機頭2所作的橫向移動由橫向直線移動機構8傳動實現。該橫向直線移動機構8設置在機頭2上，本實施例的橫向直線移動機構8為滑塊導軌機構，該滑塊導軌機構包括導軌81和滑動設置在導軌81上的滑塊（未畫出）。而滑塊導軌機構可由相互嚙合的齒輪、齒條構成的齒輪齒條傳動機構（未畫出）傳動，滑塊與齒條連接，并由齒條帶動做橫向直線運動。或者滑塊導軌機構由相互嚙合的同步帶、同步輪構成的傳動機構（未畫出）傳動，滑塊與同步帶連接，并由同步帶帶動做橫向直線運動。

本發明用于紗嘴送出的送出機構6和用于紗嘴送入的送入機構3分別設置在對應側的機頭2上。送出機構6主要由復位桿61，連桿62、擺桿63、曲柄64、偏心輪65和電機66組成，電機66帶動偏心輪65轉動，偏心連接在偏心輪上的曲柄64受到偏心輪65傳動，帶動擺桿63擺動，擺桿63通過連桿62帶動受到直線約束的復位桿61做直線運動，將攜帶機構1上的紗嘴4推送到紗嘴寄存架5上。送入機構3主要由偏心輪32、推桿33、回位彈簧（未畫出）和電機31組成，推桿33由回位彈簧緊抵在偏心輪32上，在電機31帶動偏心輪32轉動時，將帶動推桿33向右側運動，將紗嘴寄存架5上的紗嘴4送入攜帶機構1上。

實施例2

如圖8、9，本實施例的結構與上述實施例1不同之處在于其中的攜帶機構1位于機頭一側的機架7上，其他結構相同。攜帶機構1通過設置在機架7上的橫向直線移動機構，可與機頭同步橫向移動。

本實施例的紗嘴攜帶裝置在嵌花編織和襯緯編織時分別通過攜帶機構1在機架7上的橫向移動調整到對應的給紗位置，其具體過程與上述實施例也相同，不再贅述。

在進行防“爛邊”的邊界編織時，其中攜帶機構4與機頭2同步移動至編織區域邊界略微外一點（偏右側一點）的A2位置時，此時機頭繼續向編織區域外部移動，攜帶機構1停止運動，如圖8，使機頭在為完成編織物邊界的編織而移出編織區域邊界一段距離時攜帶機構1還保持在原先（圖8）所示的位置上，如圖9。

實施例3

本實施例與上述實施例1不同之處在于：攜帶機構1上只設置1個用于攜帶紗嘴的卡槽11，其他結構與實施例1相同。采用攜帶一個帶有雙孔眼的專用紗嘴，添紗效果沒有上述兩個實施例好。本實施例只為實現本發明之一、二的目的，因此可實現嵌花編織和襯緯編織，其具體過程與上述實施例1相同，不再贅述。

本發明不限于上述實施例，例如送入機構、送出機構和橫向直線移動機構都可以有多種結構形式，而任何一種涉及本發明相關結構且實現相同功能的等效替換都屬于本申請的保護范圍。
