本發明涉及一種服裝輔助生產裝置，尤其涉及一種壓合式服裝整燙裝置。

背景技術：

服裝是人們生活必不可少的物品之一，其一般通過服裝廠進行加工生產，服裝生產的工藝如下：面輔料進廠檢驗→技術準備→裁剪→縫制→鎖眼釘扣→整燙→成衣檢驗→包裝入庫，現有整燙設備多采用驅動機構直接驅動加熱板與燙衣板貼合進行服裝整燙，加熱板與燙衣板貼合程度很難把握，過緊會壓壞紐扣、拉鏈等附屬件，過松均導致整燙不良。鑒于上述缺陷，實有必要設計一種壓合式服裝整燙裝置。

技術實現要素：

本發明所要解決的技術問題在于：提供一種壓合式服裝整燙裝置，該壓合式服裝整燙裝置，采用預壓式蒸汽燙平，不僅燙平效果好，而且燙平效率高。

為解決上述技術問題，本發明的技術方案是：一種壓合式服裝整燙裝置，包括機座、立柱、托板、氣缸、滑動板、導桿、不少于3件的彈簧、蒸汽箱、上導熱板、緩沖箱、下導熱板、控制器，所述的立柱位于機座上端，所述的立柱與機座螺紋相連，所述的托板位于立柱上端，所述的托板與立柱螺紋相連，所述的氣缸位于托板上端，所述的氣缸與托板螺紋相連，所述的滑動板位于氣缸下端，所述的滑動板與氣缸螺紋相連，所述的導桿貫穿托板且貫穿滑動板，所述的導桿與托板間隙相連且與滑動板間隙相連，所述的彈簧位于滑動板下端，所述的彈簧與滑動板焊接相連，所述的蒸汽箱位于彈簧下端且位于導桿下端，所述的蒸汽箱與彈簧焊接相連且與導桿螺紋相連，所述的上導熱板位于蒸汽箱下端，所述的上導熱板與蒸汽箱螺紋相連，所述的緩沖箱位于蒸汽箱右側，所述的緩沖箱與蒸汽箱螺紋相連，所述的下導熱板位于機座上端，所述的下導熱板與機座螺紋相連，所述的控制器位于機座螺紋相連，所述的控制器與機座螺紋相連。

本發明進一步的改進如下：

進一步的，所述的蒸汽箱還設有進氣口，所述的進氣口位于蒸汽箱右側且位于緩沖箱內側，所述的進氣口貫穿蒸汽箱。

進一步的，所述的上導熱板還設有若干噴氣孔，所述的噴氣孔貫穿導熱板。

進一步的，所述的緩沖箱還設有集氣罩，所述的集氣罩位于緩沖箱內側，所述的集氣罩與緩沖箱焊接相連。

進一步的，所述的緩沖箱還設有氣管，所述的氣管位于緩沖箱右側，所述的氣管與緩沖箱螺紋相連。

與現有技術相比，該壓合式服裝整燙裝置，工作時，將服裝放置于下導熱板上并鋪平，控制器控制氣缸工作，氣缸推動滑動板下移，從而推動與彈簧固連得蒸汽箱下移，當氣缸到位時，彈簧形變，從而將服裝壓緊，同時，蒸汽經氣管進入緩沖箱內，隨后，蒸汽通過集氣罩匯集導流后經進氣口進入蒸汽箱，從而對上導熱板加熱，隨后，蒸汽箱內的蒸汽經設置與上導熱板上的噴氣孔噴向服裝，在彈簧預壓作用和蒸汽加熱作用下將服裝燙平。該裝置結構簡單，采用預壓式蒸汽燙平，不僅燙平效果好，而且，自動化程度高，極大提高燙平效率。

附圖說明

圖1示出本發明主視圖

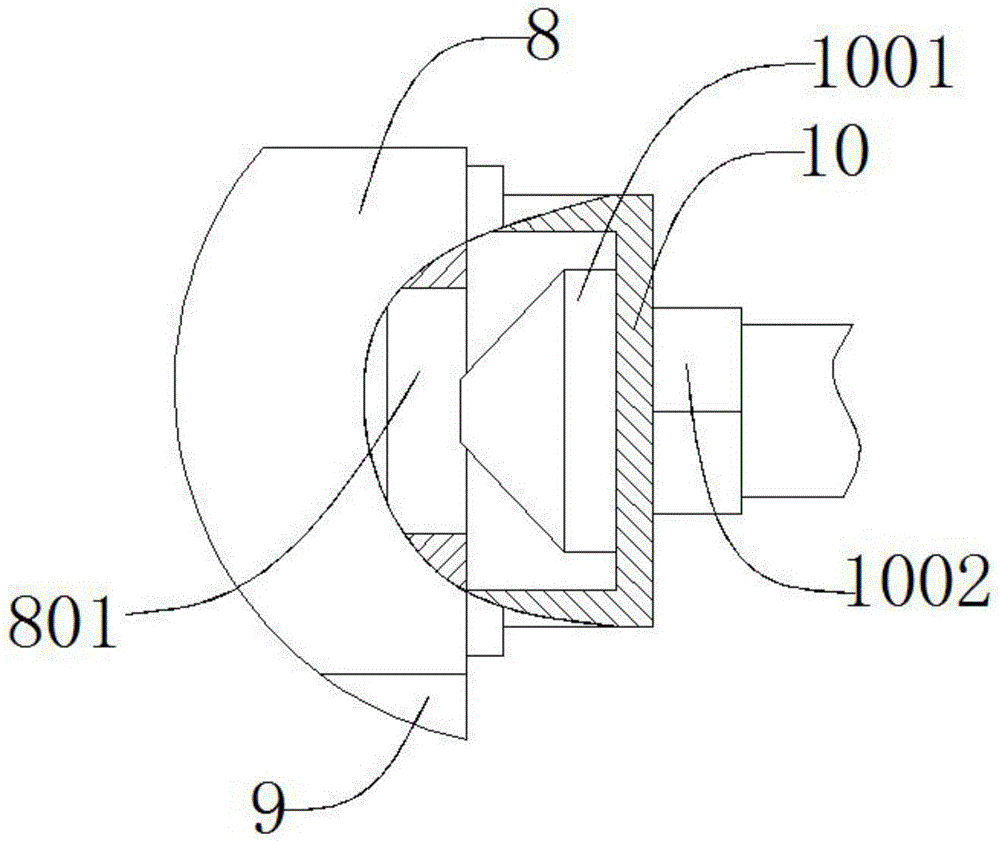

圖2示出本發明壓局部放大圖

圖3示出本發明上導熱板俯視圖

機座 1 立柱 2

托板 3 氣缸 4

滑動板 5 導桿 6

彈簧 7 蒸汽箱 8

上導熱板 9 緩沖箱 10

下導熱板 11 控制器 12

進氣口 801 噴氣孔 901

集氣罩 1001 氣管 1002

具體實施方式

如圖1、圖2、圖3所示，一種壓合式服裝整燙裝置，包括機座1、立柱2、托板3、氣缸4、滑動板5、導桿6、不少于3件的彈簧7、蒸汽箱8、上導熱板9、緩沖箱10、下導熱板11、控制器12，所述的立柱2位于機座1上端，所述的立柱2與機座1螺紋相連，所述的托板3位于立柱2上端，所述的托板3與立柱2螺紋相連，所述的氣缸4位于托板3上端，所述的氣缸4與托板3螺紋相連，所述的滑動板5位于氣缸4下端，所述的滑動板5與氣缸4螺紋相連，所述的導桿6貫穿托板3且貫穿滑動板5，所述的導桿6與托板3間隙相連且與滑動板5間隙相連，所述的彈簧7位于滑動板5下端，所述的彈簧7與滑動板5焊接相連，所述的蒸汽箱8位于彈簧7下端且位于導桿6下端，所述的蒸汽箱8與彈簧7焊接相連且與導桿6螺紋相連，所述的上導熱板9位于蒸汽箱8下端，所述的上導熱板9與蒸汽箱8螺紋相連，所述的緩沖箱10位于蒸汽箱8右側，所述的緩沖箱10與蒸汽箱8螺紋相連，所述的下導熱板11位于機座1上端，所述的下導熱板11與機座1螺紋相連，所述的控制器12位于機座1螺紋相連，所述的控制器12與機座1螺紋相連，所述的蒸汽箱8還設有進氣口801，所述的進氣口801位于蒸汽箱8右側且位于緩沖箱10內側，所述的進氣口801貫穿蒸汽箱8，所述的上導熱板9還設有若干噴氣孔901，所述的噴氣孔901貫穿導熱板9，所述的緩沖箱10還設有集氣罩1001，所述的集氣罩1001位于緩沖箱10內側，所述的集氣罩1001與緩沖箱10焊接相連，所述的緩沖箱10還設有氣管1002，所述的氣管1002位于緩沖箱10右側，所述的氣管1002與緩沖箱10螺紋相連，該壓合式服裝整燙裝置，工作時，將服裝放置于下導熱板11上并鋪平，控制器12控制氣缸4工作，氣缸4推動滑動板5下移，從而推動與彈簧7固連得蒸汽箱8下移，當氣缸4到位時，彈簧7形變，從而將服裝壓緊，同時，蒸汽經氣管1002進入緩沖箱10內，隨后，蒸汽通過集氣罩1001匯集導流后經進氣口801進入蒸汽箱8，從而對上導熱板9加熱，隨后，蒸汽箱8內的蒸汽經設置與上導熱板9上的噴氣孔901噴向服裝，在彈簧7預壓作用和蒸汽加熱作用下將服裝燙平。該裝置結構簡單，采用預壓式蒸汽燙平，不僅燙平效果好，而且，自動化程度高，極大提高燙平效率。

本發明不局限于上述具體的實施方式，本領域的普通技術人員從上述構思出發，不經過創造性的勞動，所做出的種種變換，均落在本發明的保護范圍之內。
