本發明涉及紡織領域，特別涉及一種用于對紡織后的樣布進行檢測觀察的驗布裝置。

背景技術：

經織布機紡織而成的布料需要進行檢測觀察以分辨布料的顏色是否均勻及否存在色差。現有技術中，驗布人員需要手動展開布料并手動翻轉布料以對布料的正面、反面進行多個角度的驗看；而且通常樣布的一端通過一塊針板固定，然后驗布人員手動撐開樣布以將樣布的另一端固定在另一塊針板上。采用傳統的驗布方式，驗布過程不方便，較為費力耗時，而且在手動撐開樣布的過程中，存在扎傷驗布人員的手的隱患。而且在對布料的另一面進行檢驗時，需要將樣布從針板上拆下重裝，使用不方便。

技術實現要素：

為解決上述技術問題，本發明提供一種使用方便的驗布裝置。

為達到上述目的，本發明采用如下技術方案：

一種驗布裝置，包括機架、設置在所述機架上的載布臺、固定設置在所述載布臺左端部上的固定板以及設置在所述機架上的多個看樣燈，該驗布裝置還包括可沿左右方向滑動地設置在所述載布臺右端部上的移動板以將樣布展開于所述固定板和所述移動板之間，所述載布臺可翻轉地設置于所述機架上以對所述樣布進行多個角度的檢驗。

優選地，所述載布臺上穿設有至少兩個沿左右方向延伸的螺桿，兩個所述螺桿沿前后方向相間隔設置，所述螺桿上分別通過螺紋連接有螺母，所述移動板連接在所述螺母上。

更優選地，各所述螺桿上分別設置有鏈輪，各所述螺桿上的鏈輪上繞設有鏈條以將連接鏈輪而帶動兩個所述螺桿同步轉動。

進一步地，該驗布裝置還包括用于驅動所述鏈輪轉動的手柄，所述手柄和其中一個鏈輪連接。

更優選地，所述移動板的兩端部分別連接在兩個所述螺桿的螺母上。

優選地，所述載布臺通過轉軸可轉動地設置于所述機架，所述轉軸的軸心線沿左右方向延伸。

優選地，所述固定板和/或所述移動板為設有多個針的針板。

優選地，所述看樣燈可沿移動地設于所述機架上。

更優選地，所述看樣燈包括

可移動地設于所述載布臺側方的側看樣燈；

和/或，可移動地設于所述載布臺下方的下看樣燈。

優選地，所述看樣燈包括固定設置在所述載布臺上方的上看樣燈。

結合上述，本發明采用以上技術方案，相比現有技術具有如下優點：將樣布的兩端分別固定在固定板和移動板上，通過移動移動板將布料展開，而且載布臺可以相對機架360°翻轉，從而對布料進行各個角度的驗看，使用方便。

附圖說明

附圖1為本發明的驗布裝置的主視圖；

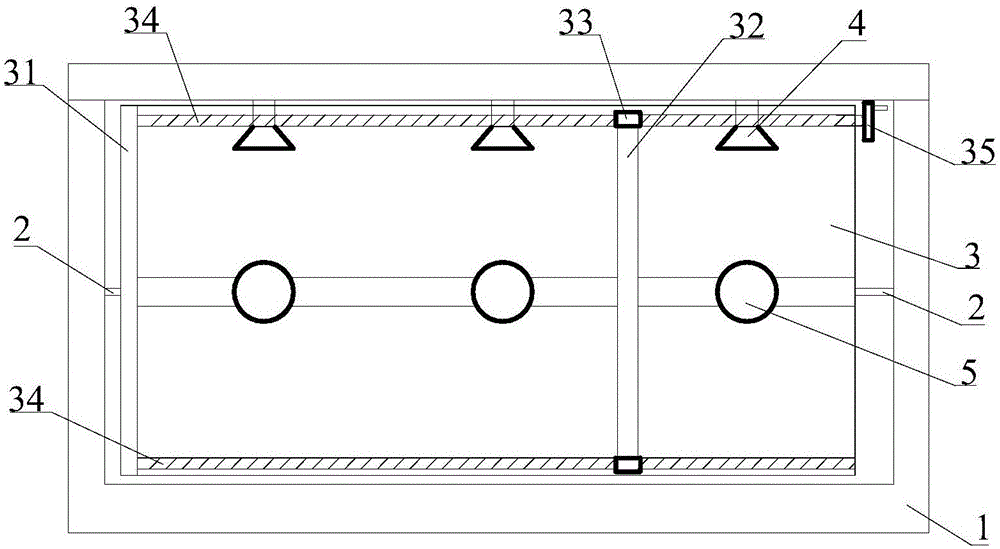

附圖2為附圖1中的驗布裝置的俯視圖；

附圖3為附圖1中的驗布裝置的側視圖。

上述附圖中，

1、機架；2、轉軸；3、載布臺；31、固定板；32、移動板；33、螺母；34、螺桿；35、手柄；4、側看樣燈；5、下看樣燈。

具體實施方式

下面結合附圖對本發明的較佳實施例進行詳細闡述，以使本發明的優點和特征能更易于被本領域的技術人員理解。本發明中述及的方位詞是根據本領域人員對驗布裝置的觀察視角及為了方便敘述而定義，不限定具體的方向，如“左”、“右”、“前”、“后”分別對應于附圖2中紙面的左側、右側、上側、下側。

附圖1-3示出了一種驗布裝置，該驗布裝置主要用于對織染后的布料進行看樣檢驗，以確認布料是否存在色差、顏色不均等缺陷。參照附圖1-3所示，該驗布裝置包括機架1、設置在機架1上的載布臺3，載布臺3上設有分別用于連接固定樣布兩端的固定板31和移動板32，固定板31和移動板32均為釘板，釘板通過在黃銅板上設置多個向同一方向延伸的釘子制成。

其中，載布臺3的中部鏤空呈框形或中部設有透明玻璃板，或者載布臺3整體由透明玻璃制成。固定板31固定設置在載布臺3的左端，而移動板32則可沿左右方向移動地設置在載布臺3上并位于固定板31的右側。具體地，載布臺3的前端部上穿設有一個沿左右方向延伸的螺桿34，載布臺3的后端部上也穿設有一個沿左右方向延伸的螺桿34，這兩個螺桿34的左右兩端分別對比且相平行并沿前后方向間隔設置，螺桿34穿設在載布臺3左右兩端部的孔內并可相對載布臺3繞自身軸心線轉動，兩個螺桿34上分別套設有螺母33，且螺母33和螺桿34通過螺紋連接以在螺桿34轉動后左右移動，移動板32的左右兩端部分別固定連接在這兩個螺母33上。

為了使兩個螺桿34能夠同步轉動，兩個螺桿34的右端部分別固定連接有鏈輪，鏈輪和螺桿34共軸，兩個鏈輪上饒設有鏈條以將這兩個鏈輪連接，其中一個鏈輪或螺桿34上固定連接有可供操作的手柄35，在轉動手柄35時，鏈輪隨之轉動，兩個螺桿34同步轉動，兩個螺母33同步移動，帶動移動板32左右移動以展開布料。通過轉動手柄35帶動移動板32移動以展開布料，避免了手動展開布料后再連接到釘板上時扎傷手的問題。

載布臺3的左右兩端部分別通過轉軸2可轉動地連接于載布臺3的左右兩側，這兩個轉軸2的軸心線共線且沿左右方向延伸。載布臺3可繞轉軸2相對機架1旋轉360°，從而可對裝載在載布臺3上的樣布進行多角度的驗看。

該驗布裝置還包括多個看樣燈，用于對樣布進行照明。其中，機架1的頂部固定設有多個位于載布臺3上方的上看樣燈（圖中未示出）；機架1的側部設有多個可沿左右方向移動的側看樣燈4，側看樣燈4位于載布臺3的側方；機架1的下方設有多個可沿左右方向移動的下看樣燈5，下看樣燈5位于載布臺3的下方；通過上述多個看樣燈對樣布進行多個角度的照明，而且可以根據樣布的長度調節看樣燈的位置，更好地方便驗看。

機架1上還設有用于控制各看樣燈的開關，用于在需要時開啟各看樣燈。

上述實施例只為說明本發明的技術構思及特點，是一種優選的實施例，其目的在于熟悉此項技術的人士能夠了解本發明的內容并據以實施，并不能以此限定本發明的保護范圍。凡根據本發明的精神實質所作的等效變換或修飾，都應涵蓋在本發明的保護范圍之內。
