本實用新型涉及一種封頂織物結構。

背景技術：

現有的封頂織物都采用編織方法進行制造，如中國專利文獻CN102560877A公開了一種封頂織物的編織方法，中國專利文獻CN103015029A公開了一種封頂織物的2.5D多向可擴展編織方法，中國專利文獻CN103031651A公開了一種封頂織物的仿形編織成型方法。

通過編織方法編織的封頂織物，其存在的缺點在于：封頂織物的纖維密度均勻性差；在編織較厚的封頂織物時，只能采用粗紗成型，表面平整度差；成型工藝復雜。

技術實現要素：

本實用新型要解決的技術問題是：提供一種封頂織物結構，簡化工藝，提高成品質量。

本實用新型解決其技術問題所采用的技術方案是：一種封頂織物結構為：由多個通過編制方法制作的單層封頂織物逐層套裝而成的多層織物結構，在多層織物結構上由外至內縫入縫合線，將多層織物結構縫合為一體。

縫合線通過直角穿出縫合方式、直角未穿出縫合方式、斜角穿出縫合方式和斜角未穿出縫合方式縫入多層織物結構。

本實用新型的有益效果是：1、提高了封頂織物內的纖維密度均勻性，克服了傳統封頂織物經、緯紗之間間隙大導致的密度不均勻的問題；2、用于制作封頂織物的紗線細密化，封頂織物的厚度不受紗線的粗細的影響，可用任何規格、結構的平面織物進行制作，有效克服了傳統編織而成的封頂織物，特別是較厚的封頂織物只能采用粗紗成型的局限性，提高了織物表面的平整度。

附圖說明

下面結合附圖和實施例對本實用新型進一步說明；

圖1為本實用新型的錐形體封頂織物的結構示意圖；

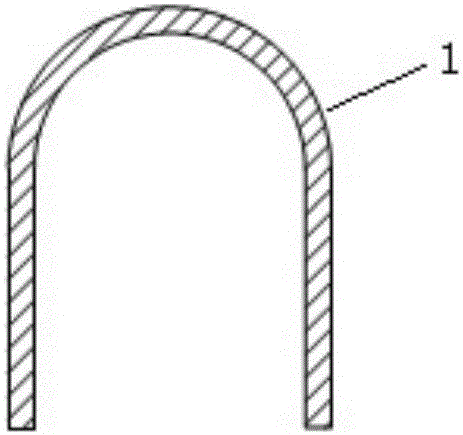

圖2為本實用新型的球形體封頂織物的結構示意圖；

圖3為本實用新型的梯形體封頂織物的結構示意圖；

圖4為本實用新型的方形體封頂織物的結構示意圖；

圖5為本實用新型的封頂織物的制作示意圖；

圖6為本實用新型的封頂織物的層結構示意圖；

其中，1.封頂織物，2.織物模具，6.縫合線，8.單層封頂織物。

具體實施方式

如圖1、2、3和4所示，本實用新型的封頂織物縫合織造方法可制作的封頂織物包括錐形體封頂織物、方形體封頂織物、球形體封頂織物、梯形體封頂織物等所有有頂部的封頂織物。

實施例1：

如圖5和6所示，一種封頂織物縫合織造方法，具體如下步驟：

(1)制作與封頂織物1的內型面相吻合的織物模具2；

(2)在織物模具2上逐層的套上通過編制方法制作的單層封頂織物8，形成多層織物結構；

(3)通過縫合機在多層織物結構上由外至內縫入縫合線6，將多層織物結構縫合為一體。

通過本實施例3的方法制作而成的封頂織物結構為：由多個通過編制方法制作的單層封頂織物8逐層套裝而成的多層織物結構，在多層織物結構上由外至內縫入縫合線6，將多層織物結構縫合為一體。

縫合線6通過直角穿出縫合方式、直角未穿出縫合方式、斜角穿出縫合方式和斜角未穿出縫合方式縫入多層織物結構。
