本實用新型涉及一種洗衣裝置，尤其涉及一種投入式洗衣裝置。

背景技術：

傳統的洗衣方式是用洗衣機，洗滌劑是洗衣粉或洗衣液，洗衣機體積大，從而不方便攜帶，而且洗衣服時會對衣服造成損傷；用洗衣粉或洗衣液洗衣服之后產生的污水對環境會造成污染，如使水體富營養化等，而且普通的洗衣液沒有消毒殺菌作用，衣服上的殘留物無法清洗干凈。

技術實現要素：

本實用新型的目的是提供一種投入式洗衣裝置，通過電解水體可以殺菌消毒漂白，可以減少使用或不使用洗滌劑，綠色環保無污染。

為實現上述目的，本實用新型提供一種投入式洗衣裝置，包括基座、至少一組正負電極片和電源，所述電極片安裝在基座上且與電源電連接。

作為本實用新型的進一步改進，所述基座的外圍設有透水的防護殼。

作為本實用新型的更進一步改進，所述防護殼包括外環和安裝在外環兩邊的網片。

作為本實用新型的更進一步改進，所述基座設有兩個安裝腔，各所述安裝腔內安裝有至少一組正負電極片，每組正負電極片平行。

作為本實用新型的更進一步改進，各所述安裝腔內均設有兩組正負電極片，同一安裝腔內的正負電極片交替設置。

作為本實用新型的更進一步改進，所述電源包括電源線和變壓器。

作為本實用新型的更進一步改進，所述電源為電池，電池的容量2000-10000mA·h。

作為本實用新型的更進一步改進，所述電源為電池，電池的容量為2000-10000mA·h。

與現有技術相比，本實用新型的投入式洗衣裝置的有益效果如下：

(1)電解自來水時在負極把產生堿性離子，制造出類似洗衣粉、但效果高于洗衣粉的凈洗環境，對水中的金屬氧化物、油脂有機物及一些殘留的化學成分進行氧化、分解；對常見的有機顏色有明顯的脫色和漂白的作用，達到洗凈衣物的目的；同時在正極生成酸性離子，具有抗菌消毒作用，而且有除臭功能。

(2)正常的貼身衣服和內衣在使用該技術清洗時不用添加洗衣粉類化學物質，也能清洗干凈，綠色環保，杜絕二次污染。

(3)使用該技術清洗后拿出去涼曬，即使在梅雨季節，衣服不易干的天氣里，衣服不會長霉菌也不會有臭味產生，且可保持清潔。

(3)使用該技術清洗時無機械運動不會產生摩擦對衣服無磨損，尤其對某些高檔衣服有保護作用。

(4)無論是有線還是無線的投入式洗衣裝置，均具備體積小、便攜的特點，從而可以隨身攜帶。

(5)使用該技術也可清洗水果、蔬菜(如：櫻桃、李子、葡萄、草莓、茄子、大豆、蘆筍等)，則可保持自然色澤，而且具有去除殘留農藥及殺菌功能。

(6)采用透水防護殼，一方面可以保證正負電極片與水體接觸以對水體進行電解，另一方面可以避免衣服吸附到電極片上，影響清洗效果。

(7)用外環和網片制作防護殼，從而便于加工和組裝，更換正負電極和電池。

(8)基座采用兩個安裝腔，每個安裝腔內有正負電極片，從而與水接觸的電極片多，接觸面大，從而可提高電解效率，提高殺菌消毒漂白效果。

(9)采用電池作為電源，從而可以放入洗衣機中使用，不需要外置電源，更方便各種類型的洗衣機使用。

通過以下的描述并結合附圖，本實用新型將變得更加清晰，這些附圖用于解釋本實用新型的實施例。

附圖說明

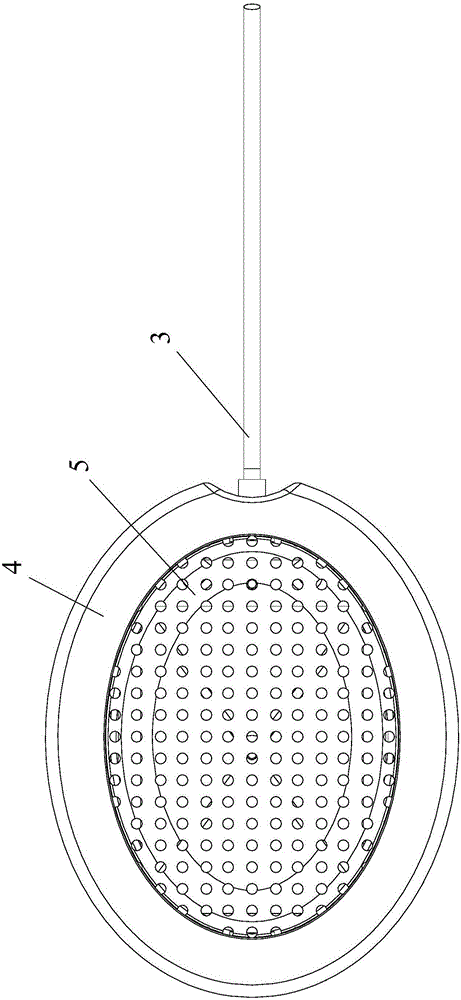

圖1為投入式洗衣裝置的示意圖。

圖2為圖1的剖視圖。

具體實施方式

現在參考附圖描述本實用新型的實施例，附圖中類似的元件標號代表類似的元件。

請參考圖1-2，所述的投入式洗衣裝置包括基座1、正負電極片2、電源、外環4和網片5。

所述基座1設有兩個安裝腔11，兩個安裝腔11呈左右并列設置，各所述安裝腔11內設有呈左右相對設置的兩個電極架12，所述電極架12的縱截面為倒L型結構。各所述安裝腔11內的兩個電極架12的內側設有四個電極隔片13。

所述正負電極片2有四組，每組正負電極片2平行，每個安裝腔11內安裝有兩組正負電極片2，同一安裝腔11內的正負電極片2交替設置。采用四組正負電極片2，從而與水體的接觸面積大，可以提高殺菌消毒漂白效率。其中一個安裝腔11內的正負電極片2與另一個安裝腔11內的正負電極片平行。各安裝腔11內的正負電極片2的兩端安裝在相應的電極架12上，并且每相鄰的正負電極片2的同側安裝端之間、以及位于最下方的電極片的安裝端與安裝腔11的底壁之間均分別設有所述電極隔片13，位于最上方的電極片2的兩個安裝端與相應的倒L型結構的電極架12的水平部分接觸。所述正負電極片2表面均涂有貴金屬，從而正負電極片2不容易氧化，耐用。

所述外環4固定在基座1的外圍，所述外環4的上下兩側敞口設置，所述外環4的各敞口處均安裝有所述網片5，所述外環4和網片5構成防護殼，網片5以插接方式安裝在外環4上。網片5用于避免衣服吸附在電極片上，保證清洗效果。網片5可以拆開，方便用戶更換電極片。所述網片5和外環4均為金屬材質，如不銹鋼或者其他合金材料。

所述電源包括電源線3和變壓器，所述電源線3的一端伸入外環4內并且與各電極電連接，所述電源線3的另一端與變壓器連接。

所述的洗衣方法是將上述投入式洗衣裝置投入自來水中對自來水進行電解，并且電解時產生活性氧和次氯酸。從而能對水中的金屬氧化物、油脂有機物及一些殘留的化學成分進行氧化、分解，對常見的有機顏色有明顯的脫色和漂白的作用，達到洗凈衣物的目的。

電解原理如下：

水是弱電解質，內部存在電離平衡，①H₂O＝H(+)+OH(-)，②H(+)+OH(-)＝H₂O，v①＝v②。

在直流電作用下，放出氫氣與氧氣，氫離子與氫氧根離子不斷減少，打破平衡體系，使水不停地電離，且v①>v②，所以反應不斷進行。

陽極反應：4OH(-)-4e(-)＝2H₂O+O₂↑

陰極反應：2H(+)+2e(-)＝H₂↑

總反應：2H₂O＝(通電)2H₂↑+O₂↑

使用原理如下：

電解自來水洗衣服原理是利用電解水產生的活性氧來分解衣服上的污垢。投入式洗衣裝置內部表面涂有貴金屬制成的正負電極，通電后可以在其間保持一定的電壓電流，水被電解后會產生活性氧與次氯酸，前者可以將衣服上的有機物污垢分解成水和二氧化碳，而次氯酸則具有除菌效果，可使菌、塵蹣無法附著在衣服上。

電解自來水時在負極把產生堿性離子，制造出類似洗衣粉、但效果高于洗衣粉的凈洗環境。對水中的金屬氧化物、油脂有機物及一些殘留的化學成分進行氧化、分解。對常見的有機顏色有明顯的脫色和漂白的作用，達到洗凈衣物的目的。

同時在正極生成酸性離子，具有抗菌消毒作用，而且有除臭功能。不用任何化學洗滌劑是真正的綠色環保。

在其他實施例中，所述電源為安裝在外環4內的電池，電池的容量為2000-10000mA·h，滿足一次洗衣要求。這種無線的投入式洗衣裝置可以放入洗衣機中使用，不需要外置電源，更方便各種類型的洗衣機使用。電池可以安裝在外環內任意位置。

在其他實施例中，所述安裝腔11可以為一個，正負電極片3可以僅有一組，一組正負電極片3安裝該安裝腔11內，從而正負電極片3對體電解時也能產生活性氧與次氯酸，也能達到殺菌消毒漂白的效果。

在其他實施例中，可以在電極架12上直接設計夾持槽，以直接夾持正負電極片3的固定端，也可以很好的正負固定電極片3。

在其他實施例中，洗衣服采用的水也可以是未經過凈化處理的水。在電解時也可以產生具有漂白殺菌消毒作用的活性氧。

在其他實施例中，網片5還可以通過扣接、粘接或者其他連接方式安裝在外環上4。網片5可以僅有一片，外環是一個僅有一側開口的殼體結構，開口可以在外環的任意位置，也可以達到殺菌消毒漂白衣物的目的。網片5和外環4也可以均采用塑料材質，或者其中一個采用金屬材質，另一個采用塑料材質，從而降低成本。

在其他實施例中，防護殼可以是由兩個半殼對合構成，并且在任意一個半殼的任意位置設置有透水孔。

在其他實施例中，兩個安裝腔11還可以前后設置，其中一個安裝腔11內的正負電極片2與另一個安裝腔11內的正負電極片平行。或者兩個安裝腔11前后設置，其中一個安裝腔11內的正負電極片2與另一個安裝腔11內的正負電極片垂直。或者兩個安裝腔11左右設置，其中一個安裝腔11內的正負電極片2與另一個安裝腔11內的正負電極片垂直。

以上結合最佳實施例對本實用新型進行了描述，但本實用新型并不局限于以上揭示的實施例，而應當涵蓋各種根據本實用新型的本質進行的修改、等效組合。
