本實用新型涉及一種熨斗，具體涉及一種蒸汽熨斗。

背景技術：

蒸汽熨斗一般包括有底板，但現有的底板均為一體式結構，且其上設置有蒸汽發生腔，因此熨燙衣物時，蒸汽發生腔內充滿的蒸汽會使得整塊底板都處于高溫狀態，這樣使得人們稍不注意就容易燙壞衣物。同時，在使用過程中，底板的底面最易受到磨損，而由于現有的底板為一體式結構，因此人們只能將整塊底板一起更換，這樣不僅存在拆卸不便，而且維修更換成本較高。

技術實現要素：

針對現有技術的不足，本實用新型提供了一種能有效避免燙壞衣物且便于維修更換的蒸汽熨斗。

為實現上述目的，本實用新型提供了一種蒸汽熨斗，包括有底板，所述的底板包括上下貼合的上底板和下底板，且上底板和下底板之間可拆卸固定連接，上底板的上端面設有蒸汽發生腔，蒸汽發生腔內設有貫通至上底板下端面的出汽孔，上底板下端面上還設有與所述出汽孔連通并向外擴散的出汽通道，下底板上均布有多個與所述出汽通道保持連通的通孔，且所述通孔貫通下底板上下端面，上底板與下底板之間還設有將所述多個通孔和出汽通道圈設于其內的密封圈。

本實用新型的有益效果是：采用上述結構，由于在本實用新型中，熨斗底板是由相互獨立但可拆卸固定貼合的上底板和下底板構成，而所述的蒸汽發生腔設置在上底板上，因此下底板相對上底板會有一個溫度差，該溫度差的存在，可有效避免熨斗在熨燙衣物時燙壞衣物。同時，上底板和下底板的相對獨立設置，還使得當下底板受到磨損時，人們只需相應更換下底板，相對現有技術整塊底板一起更換，不僅大幅降低了維修更換成本，而且拆卸也更加方便；此外，上底板和下底板的相對獨立設置，還使得人們更加方便地在其上加工出出汽通道，以及更合理的布置通孔位置。

本實用新型可進一步設置為所述的密封圈可以夾持固定在上底板的上端面與下底板的上端面之間，這種情況下，上底板的上端面與下底板的上端面均沒有相應的凹槽等輔助結構，所述的密封圈夾持在兩個光滑的平面之間；或上底板的下端面設有供密封圈嵌入的上凹槽，密封圈嵌裝于所述上凹槽內，并與下底板的上端面保持抵接；亦或下底板的上端面設有供密封圈嵌入的下凹槽，密封圈嵌裝于所述下凹槽內，并與上底板的下端面保持抵接。設置密封圈，可有效避免蒸汽從上底板與下底板之間的間隙中跑出。

本實用新型還可進一步設置為上底板與下底板之間通過螺栓構成可拆卸固定連接，上底板上設有插孔，下底板上對應設有插入所述插孔內的凸柱，且所述凸柱上開設有與螺栓相配合的螺孔。

本實用新型還可進一步設置為每個通孔的下端均連接有一個多角形的擴散槽。通過上述設置，使得蒸汽能以平面擴散的形式作用于衣物上，有效提高燙熨效果。

附圖說明

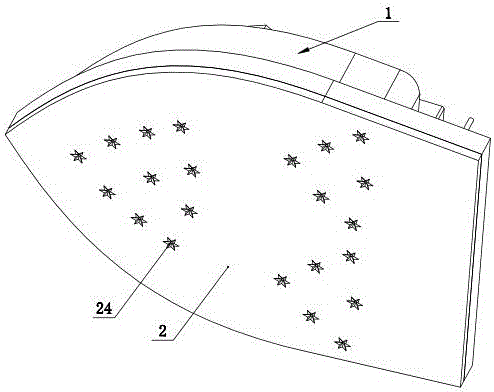

圖1為本實用新型的結構圖；

圖2為本實用新型的結構圖；

圖3為本實用新型中上底板的其中一種結構圖；

圖4為本實用新型中上底板的另一種結構圖；

圖5為本實用新型中下底板的其中一種結構圖；

圖6為本實用新型中下底板的另一種結構圖。

具體實施方式

如圖1-6所示給出了一種蒸汽熨斗，包括有底板，所述的底板包括上下貼合的上底板1和下底板2，且上底板1和下底板2之間通過螺栓3構成可拆卸固定連接，上底板1上設有插孔11，下底板2上對應設有插入所述插孔11內的凸柱21，且所述凸柱21上開設有與螺栓3相配合的螺孔22。上底板1的上端面設有蒸汽發生腔12，蒸汽發生腔12內設有貫通至上底板1下端面的出汽孔13，上底板1下端面上還設有與所述出汽孔13連通并向外擴散的出汽通道14，下底板2上均布有多個與所述出汽通道14保持連通的通孔23，且所述通孔23貫通下底板2上下端面，每個通孔23的下端均連接有一個多角形的擴散槽24。上底板1與下底板2之間還設有將所述多個通孔23和出汽通道14圈設于其內的密封圈4。所述的密封圈4可以夾持固定在上底板1的上端面與下底板2的上端面之間，這種情況下，上底板1的上端面與下底板2的上端面均沒有相應的凹槽等輔助結構，所述的密封圈4夾持在兩個光滑的平面之間；或上底板1的下端面設有供密封圈4嵌入的上凹槽15，密封圈4嵌裝于所述上凹槽15內，并與下底板2的上端面保持抵接；亦或下底板2的上端面設有供密封圈4嵌入的下凹槽25，密封圈4嵌裝于所述下凹槽25內，并與上底板1的下端面保持抵接。

采用上述結構，由于在本實用新型中，熨斗底板是由相互獨立但可拆卸固定貼合的上底板1和下底板2構成，而所述的蒸汽發生腔12設置在上底板1上，因此下底板2相對上底板1會有一個溫度差，該溫度差的存在，可有效避免熨斗在熨燙衣物時燙壞衣物。同時，上底板1和下底板2的相對獨立設置，還使得當下底板2受到磨損時，人們只需相應更換下底板2，相對現有技術整塊底板一起更換，不僅大幅降低了維修更換成本，而且拆卸也更加方便；此外，上底板1和下底板2的相對獨立設置，還使得人們更加方便地在其上加工出出汽通道14，以及更合理的布置通孔23位置。
