本發明涉及家用電器技術領域，具體而言，涉及一種支撐卷簾裝置及具有其的掛燙機。

背景技術：

掛燙機也叫掛式熨斗、立式燙斗，就是能掛著燙衣服和布料的機器。掛燙機通過內部產生的灼熱水蒸汽不斷接觸衣服和布料，達到軟化衣服和布料纖維組織的目的，并通過“拉”、“壓”、“噴”的動作平整衣服和布料，使衣服和布料完好如新。

現有市場上的掛燙機的支撐卷簾裝置大多只能在水平面或者豎直面上進行衣物的熨燙，不能夠滿足用戶的使用需求。

技術實現要素：

本發明的主要目的在于提供一種支撐卷簾裝置及具有其的掛燙機，以解決現有技術中掛燙機的支撐卷簾裝置難于滿足用戶的使用需求的問題。

為了實現上述目的，根據本發明的一個方面，提供了一種支撐卷簾裝置，包括底架和卷簾布，底架包括繃撐部、支撐懸掛部以及收放部，其中，卷簾布安裝在繃撐部上；支撐懸掛部包括支撐懸掛結構，支撐懸掛結構安裝在繃撐部的端部；置于繃撐部上的收放部包括可收放的支撐件，支撐件具有收放位置和支撐位置，當支撐件處于收起位置時，收放部的高度小于支撐懸掛部的高度，當支撐件處于支撐位置時，支撐件的高度大于或等于支撐懸掛部的高度。

進一步地，支撐懸掛結構為兩個，兩個支撐懸掛結構分別安裝在繃撐部的兩端。

進一步地，繃撐部包括兩個定位組件，兩個定位組件間隔設置，卷簾布相對的兩側邊分別固定在定位組件上。

進一步地，定位組件包括第一支撐桿和第二支撐桿，卷簾布的側邊纏繞在第一支撐桿上，并通過第二支撐桿壓緊固定在第一支撐桿上。

進一步地，支撐懸掛結構上設置有定位孔，定位組件的端部上設置有與定位孔對應的安裝孔，定位組件通過穿設在安裝孔和定位孔內的鎖定件固定在支撐懸掛結構上。

進一步地，定位孔為腰形孔，腰形孔的長度方向垂直于定位組件的長度方向。

進一步地，支撐懸掛結構包括：連接桿，兩個定位組件的第一端分別連接在連接桿的兩端；折彎掛鉤，折彎掛鉤連接在連接桿上，折彎掛鉤上設置有與卷簾布平行的支撐面。

進一步地，收放部還包括安裝座，安裝座安裝在繃撐部的設置有支撐懸掛部的第一端或第二端，支撐件可轉動地安裝在安裝座上。

進一步地，安裝座包括：定位塊，定位塊固定在繃撐部上；安裝塊，兩塊安裝塊間隔設置在定位塊上；固定軸，固定軸安裝在兩塊安裝塊之間，支撐件可轉動地安裝在固定軸上。

進一步地，支撐件為支撐桿，支撐桿的側面設置有限位凸臺面，限位凸臺面與安裝塊的遠離定位塊的端面相適配。

進一步地，限位凸臺面為凹弧面或凸弧面。

進一步地，收放部為兩個，兩個收放部一一對應地安裝在兩個定位組件上。

進一步地，支撐桿上設置有折彎定位段。

根據本發明的另一方面，提供了一種掛燙機，包括支撐卷簾裝置，支撐卷簾裝置為上述的支撐卷簾裝置。

應用本發明的技術方案，使用本發明的支撐卷簾裝置時，當需要在水平面進行衣物的熨燙時，只需要將本發明中的支撐卷簾裝置放置在水平桌面或者其他水平面上，此時，將支撐件支撐至與支撐懸掛部等高，通過設置在繃撐部端部支撐懸掛結構和支撐件的作用，就能夠將本發明的支撐卷簾裝置放置在水平面上進行衣物的水平熨燙，當將支撐件支撐至高于支撐懸掛部時，支撐卷簾裝置的繃撐部處于傾斜狀態，可以在水平面內進行衣物的傾斜熨燙。當需要在豎直平面內對衣物進行熨燙時，只需要通過支撐懸掛結構將本發明中的支撐卷簾裝置掛放在掛燙機或者其他結構，，此時，繃撐部處于豎直平面內，進而便于在豎直方向上對衣物進行熨燙。此外，由于本發明中的收放部具有可收放的支撐件，當支撐件處于支撐位置時，可以將繃撐部傾斜支撐在掛燙機或水平面上，便于用戶在豎直面內進行衣物的傾斜熨燙。

可見，本發明的支撐卷簾裝置可以豎直或傾斜掛設在掛燙機上，也可以水平或傾斜放置在水平面上，進而便于用戶根據自己的使用需求進行放置以對衣物進行熨燙，滿足用戶的不同使用需求。

附圖說明

構成本申請的一部分的說明書附圖用來提供對本發明的進一步理解，本發明的示意性實施例及其說明用于解釋本發明，并不構成對本發明的不當限定。在附圖中：

圖1示意性示出了本發明的支撐卷簾裝置的收放部處于支撐位置時的立體結構圖；

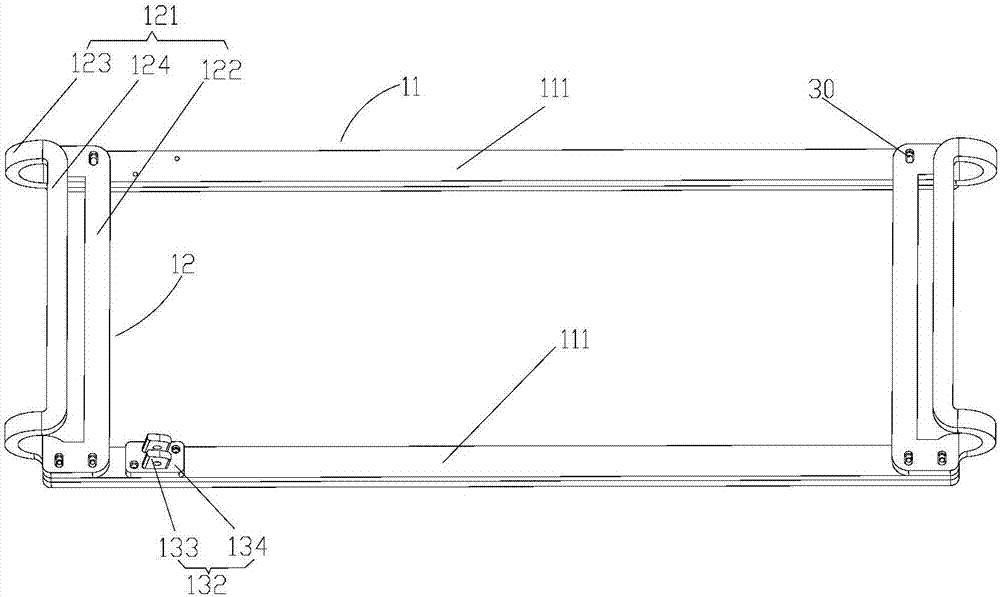

圖2示意性示出了本發明的支撐卷簾裝置拆掉支撐件之后的立體結構圖；

圖3示意性示出了本發明的支撐卷簾裝置的卷簾布安裝在繃撐部上時的立體結構圖；

圖4示意性示出了本發明的繃撐部和支撐懸掛結構的連接關系圖；

圖5示意性示出了本發明的支撐卷簾裝置放置在桌面時的立體結構圖；

圖6示意性示出了圖5中的m區域的放大圖；

圖7示意性示出了本發明的支撐卷簾裝置傾斜掛設在掛燙機上時的第一立體結構圖；

圖8示意性示出了本發明的支撐卷簾裝置傾斜掛設在掛燙機上時的第二立體結構圖；

圖9示意性示出了本發明的支撐卷簾裝置豎直掛設在掛燙機上時的第一立體結構圖；以及

圖10示意性示出了本發明的支撐卷簾裝置豎直掛設在掛燙機上時的第二立體結構圖。

其中，上述附圖包括以下附圖標記：

10、底架；11、繃撐部；111、定位組件；112、第一支撐桿；113、第二支撐桿；12、支撐懸掛部；121、支撐懸掛結構；122、連接桿；123、折彎掛鉤；124、支撐面；13、收放部；131、支撐件；131a、限位凸臺面；131b、折彎定位段；132、安裝座；133、定位塊；134、安裝塊；135、固定軸；20、卷簾布；30、定位孔；40、安裝孔。

具體實施方式

需要說明的是，在不沖突的情況下，本申請中的實施例及實施例中的特征可以相互組合。下面將參考附圖并結合實施例來詳細說明本發明。

需要注意的是，這里所使用的術語僅是為了描述具體實施方式，而非意圖限制根據本申請的示例性實施方式。如在這里所使用的，除非上下文另外明確指出，否則單數形式也意圖包括復數形式，此外，還應當理解的是，當在本說明書中使用術語“包含”和/或“包括”時，其指明存在特征、步驟、操作、器件、組件和/或它們的組合。

需要說明的是，本申請的說明書和權利要求書及上述附圖中的術語“第一”、“第二”等是用于區別類似的對象，而不必用于描述特定的順序或先后次序。應該理解這樣使用的數據在適當情況下可以互換，以便這里描述的本申請的實施方式例如能夠以除了在這里圖示或描述的那些以外的順序實施。此外，術語“包括”和“具有”以及他們的任何變形，意圖在于覆蓋不排他的包含，例如，包含了一系列步驟或單元的過程、方法、系統、產品或設備不必限于清楚地列出的那些步驟或單元，而是可包括沒有清楚地列出的或對于這些過程、方法、產品或設備固有的其它步驟或單元。

為了便于描述，在這里可以使用空間相對術語，如“在……之上”、“在……上方”、“在……上表面”、“上面的”等，用來描述如在圖中所示的一個器件或特征與其他器件或特征的空間位置關系。應當理解的是，空間相對術語旨在包含除了器件在圖中所描述的方位之外的在使用或操作中的不同方位。例如，如果附圖中的器件被倒置，則描述為“在其他器件或構造上方”或“在其他器件或構造之上”的器件之后將被定位為“在其他器件或構造下方”或“在其他器件或構造之下”。因而，示例性術語“在……上方”可以包括“在……上方”和“在……下方”兩種方位。該器件也可以其他不同方式定位旋轉90度或處于其他方位，并且對這里所使用的空間相對描述作出相應解釋。

參見圖1至圖10所示，根據本發明的實施例，提供了一種支撐卷簾裝置，該支撐卷簾裝置包括底架10和卷簾布20，底架10包括繃撐部11、支撐懸掛部12以及收放部13，其中，卷簾布20安裝在繃撐部11上；支撐懸掛部12包括支撐懸掛結構121，支撐懸掛結構121安裝在繃撐部11的端部；收放部13設置在繃撐部11上，該收放部13包括可收放的支撐件131，支撐件131具有收放位置和支撐位置，當支撐件131處于收起位置時，收放部13的高度小于支撐懸掛部12的高度，當支撐件131處于支撐位置時，支撐件131的高度大于或等于支撐懸掛部12的高度。

使用本實施例的支撐卷簾裝置時，當需要在水平面進行衣物的熨燙時，只需要將本實施例中的支撐卷簾裝置放置在水平桌面或者其他水平面上，此時，將支撐件131支撐至與支撐懸掛部12等高，通過設置在繃撐部11端部支撐懸掛結構121和支撐件131的作用，就能夠將本實施例的支撐卷簾裝置放置在水平面上進行衣物的水平熨燙，當將支撐件131支撐至高于支撐懸掛部12時，支撐卷簾裝置的繃撐部11處于傾斜狀態，可以在水平面內進行衣物的傾斜熨燙。當需要在豎直平面內對衣物進行熨燙時，只需要通過支撐懸掛結構121將本實施例中的支撐卷簾裝置掛放在掛燙機或者其他結構，，此時，繃撐部11處于豎直平面內，進而便于在豎直方向上對衣物進行熨燙。此外，由于本實施例中的收放部13具有可收放的支撐件131，當支撐件131處于支撐位置時，可以將繃撐部11傾斜支撐在掛燙機或水平面上，便于用戶在豎直面內進行衣物的傾斜熨燙。

可見，本實施例的支撐卷簾裝置可以豎直或傾斜掛設在掛燙機上，也可以水平或傾斜放置在水平面上，進而便于用戶根據自己的使用需求進行放置以對衣物進行熨燙，滿足用戶的不同使用需求。

優選地，本實施例中的支撐懸掛結構121為兩個，兩個支撐懸掛結構121分別設置在繃撐部11的兩端。通過設置在繃撐部11兩端的支撐懸掛結構121的作用，便于將本實施例中的支撐卷簾裝置水平支撐在水平面內，此時，支撐件131可以處于收放位置，也可以處于與支撐懸掛部12等高的位置。

當然，在本發明的其他實施例中，支撐懸掛結構121還可以設置為三個以上，只要是在本發明的構思下的其他變形方式，均在本發明的保護范圍之內。

本實施例中的繃撐部11包括兩個定位組件111，兩個定位組件111間隔設置，卷簾布20相對的兩側邊分別固定在定位組件111上，通過兩個定位組件111的作用，便于對卷簾布20進行支撐和安裝。

優選地，本實施例中的定位組件111包括第一支撐桿112和第二支撐桿113，組裝時，將卷簾布20的側邊纏繞在第一支撐桿112上，并通過第二支撐桿113壓緊固定在第一支撐桿112上。當然，在本發明的其他實施例中，還可以之間將卷簾布20的側邊直接夾設固定在第一支撐桿112和第二支撐桿113之間。固定第一支撐桿112和第二支撐桿113時，可以采用螺釘、銷釘或鉚釘或螺栓等結構將第一支撐桿112和第二支撐桿113固定在一起，只要是在本發明的構思下的其他變形方式，均在本發明的保護范圍之內。

為了便于將本實施例中的繃撐部11與支撐懸掛部12組裝在一起，本實施例中的支撐懸掛結構121上設置有定位孔30，定位組件111的端部上設置有與定位孔30對應的安裝孔40，定位組件111通過穿設在安裝孔40和定位孔30內的鎖定件(圖中未示出)固定在支撐懸掛結構121上。

本實施例中的鎖定件可以是銷釘、螺釘、鉚釘或螺栓等結構，只要是在本發明的構思下的其他變形方式，均在本發明的保護范圍之內。

在本發明的其他實施例中，繃撐部11和支撐懸掛部12之間還可以通過焊接連接的方式連接。

本實施例中的定位孔30為腰形孔，該腰形孔的長度方向垂直于定位組件111的長度方向，當將兩個定位組件111固定在支撐懸掛結構121上時，可以沿支撐懸掛結構121的寬度方向繃撐拉寬，進而將卷簾布20繃緊固定在定位組件111上。

優選地，本實施例中的支撐懸掛結構121包括連接桿122和折彎掛鉤123。其中，兩個定位組件111的第一端分別連接在連接桿122的兩端；折彎掛鉤123連接在連接桿122上，折彎掛鉤123上設置有與卷簾布20平行設置的支撐面124。通過折彎掛鉤123的作用，便于將本實施例的支撐卷簾裝置掛設在掛燙機或其他結構上，通過支撐面124的作用，便于將本實施例的支撐卷簾裝置放置在桌面等水平面上。

本實施例中的折彎掛鉤123為一個折彎架體，便于支撐整個支撐卷簾裝置，當然，在本發明的其他實施例中，還可以在連接桿122上設置多個掛鉤，通過多個掛鉤來承載掛設在其他結構上的支撐卷簾裝置。設計時，將支撐面124設置在折彎掛鉤123的遠離卷簾布20的側面上，便于將本實施例中的支撐卷簾裝置安裝在水平面上，當然，在本發明的其他實施例中，還可以不設置支撐面124，而直接通過折彎掛鉤123將整個支撐卷簾裝置支撐在桌面上。

本實施例中的收放部13還包括安裝座132，安裝座132安裝在繃撐部11的設置有支撐懸掛部12的第一端或第二端，支撐件131可轉動地安裝在安裝座132上，當支撐件131翻轉至支撐位置時，便于將繃撐部11的一端撐高，進而使得支撐卷簾裝置成傾斜狀態，便于用戶根據自己的使用需求進行衣物的熨燙。

本實施例中的安裝座132包括定位塊133、安裝塊134以及固定軸135。

其中，定位塊133固定在繃撐部11上；兩塊安裝塊134間隔設置在定位塊133上；固定軸135安裝在兩塊安裝塊134之間，支撐件131可轉動地安裝在固定軸135上，支撐件131沿固定軸135轉動而在支撐位置和收放位置之間切換。

本實施例中的支撐件131為支撐桿，該支撐桿的側面設置有限位凸臺面131a，限位凸臺面131a與安裝塊134的遠離定位塊133的端面相適配，防止支撐桿翻轉過度而降低本實施例的支撐卷簾裝置的穩定性。

優選地，本實施中的限位凸臺面131a為凹弧面或凸弧面。

本實施例中的收放部13為兩個，兩個收放部13一一對應地安裝在兩個定位組件111上，便于穩定地將支撐卷簾裝置支撐至傾斜狀態。

再次結合圖1至圖10所示，本實施例中的設置在兩個定位組件111上的支撐桿上均設置有折彎定位段131b，通過折彎定位段131b作用，便于將本實施例中的支撐卷簾裝置支撐架設在掛燙機的支撐架上，此時，兩根支撐桿上的折彎定位段131b架設在掛燙機的支撐架上，防止支撐卷簾裝置在掛燙機上晃動。

優選地，本實施例中的折彎定位段131b均朝向支撐卷簾裝置的內部折彎，當然，在本發明的其他實施例中，折彎定位段131b還可以設置為朝向支撐卷簾裝置的外部折彎的方式，只要是便于防止本實施例中的支撐卷簾裝置晃動的其他變形方式，均在本發明的保護范圍之內。

在實際工作過程中，本實施例中的支撐件131能夠繞固定軸135旋轉0至90度。

當支撐件131處于收起位置時，本實施例中的支撐卷簾裝置可水平放置在臺面上，用于水平熨燙衣物(如圖5所示)。如圖9至10所示，支撐懸掛結構121懸掛于掛燙機橫桿組件上，用于豎直熨燙衣物；如圖7至8所示，撐起兩根支撐件131，使兩根支撐件131同時抵住掛燙機伸縮支撐架內側，防止支撐卷簾裝置擺動，卷簾布20的平面與豎直平面成0～90度夾角，用于傾斜熨燙衣物。可見，本實施例的支撐卷簾裝置可以豎直或傾斜掛設在掛燙機上，也可以水平或傾斜放置在水平面上，進而便于用戶根據自己的使用需求進行放置以對衣物進行熨燙，滿足用戶的不同使用需求。

根據本發明的另一方面，提供了一種掛燙機，該掛燙機包括支撐卷簾裝置，該支撐卷簾裝置為上述的支撐卷簾裝置。

以上所述僅為本發明的優選實施例而已，并不用于限制本發明，對于本領域的技術人員來說，本發明可以有各種更改和變化。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
