本發明涉及紡織相關設備技術領域，具體為一種新型紡織品噴染機。

背景技術：

在紡織業中，給紡織品上色的設備是必不可少的儀器。現今技術，都是將紡織品放入染缸中進行染色，這種方法不僅效率低、質量差、耗時耗力、成本高，還無法實現單面染色。市場上現存的印染設備基本無法滿足紡織需求。因此，我提供一種新型紡織品噴染機。

技術實現要素：

本發明的目的在于提供一種新型紡織品噴染機，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種新型紡織品噴染機，包括噴染機框架、夾塊、夾塊軸和進料口，所述進料口設于噴染機框架的底端，所述夾塊通過夾塊軸與噴染機框架軸接，所述夾塊位于進料口的底端，所述噴染機框架的上端左側安裝有電機，所述噴染機框架的上端右側安裝有控制臺，所述噴染機框架的內壁上端安裝有滑軌，所述滑軌滑軌連接滑塊，所述滑塊的底端固定連接伸縮桿，所述伸縮桿的底端固定連接機械手，所述機械手上安裝有轉軸，所述噴染機框架的內壁左右兩側對稱連接有加熱器，所述加熱器的一端連接有熱氣噴頭，所述噴染機框架的內壁左右兩側對稱連接有燃料缸，所述燃料缸的一端安裝有染料噴頭，所述噴染機框架的內壁右側中部固定連接有滑輪支架，所述滑輪支架的一側軸接滑輪，所述噴染機框架的內壁右側中上部固定連接傳輸臺支架，所述傳輸臺支架軸接傳輸軸，所述傳輸軸軸接傳輸帶，所述噴染機框架的內壁右側中上部設置有出料口。

優選的，所述所述傳輸帶的上表面覆蓋有摩擦層，摩擦層材質為一種硅膠。

優選的，所述電機與控制臺連接，所述控制臺與機械手連接，所述控制臺與伸縮桿連接，且所述控制臺控制機械手和伸縮桿的運動。

優選的，所述控制臺與傳輸軸連接，且控制臺控制傳輸軸的工作。

優選的，所述伸縮桿處于最小長度時，所述機械手的最低點高于傳輸帶的最高點。

優選的，所述加熱器之間獨立工作，所述染料噴頭之間獨立工作。

與現有技術相比，本發明的有益效果是：通過添加加熱器，使得染布和加熱于一體，提高紡織品的成品效率；通過采取加熱器的獨立工作設計和染料噴頭的獨立工作設計，使得噴染機的適配性更強；通過添加機械手、傳輸帶和滑輪，可自動運輸染好的布料，節時省力。

附圖說明

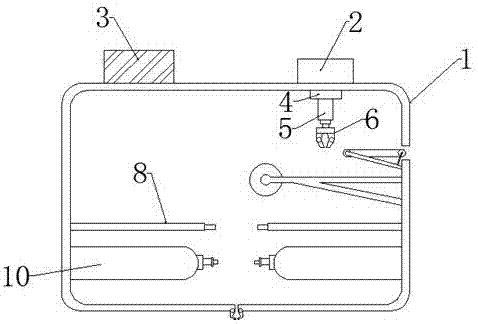

圖1為本發明結構示意圖；

圖2為本發明工作時的結構示意圖；

圖3為本發明的噴染機框架內壁上端結構示意圖。

圖中：1噴染機框架、2控制臺、3電機、4滑塊、5伸縮桿、6機械手、7轉軸、8加熱器、9熱氣噴頭、10染料缸、11染料噴頭、12滑輪、13滑輪支架、14傳輸臺支架、15傳輸軸、16傳輸帶、17夾塊、18夾塊軸、19進料口、20出料口、21滑軌。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

本發明的描述中，需要說明的是，術語“豎直”、“上”、“下”、“水平”等指示的方位或者位置關系為基于附圖所示的方位或者位置關系，僅是為了便于描述本實用和簡化描述，而不是指示或者暗示所指的裝置或者元件必須具有特定的方位，以特定的方位構造和操作，因此不能理解為對本發明的限制。此外，“第一”、“第二”、“第三”、“第四”僅用于描述目的，而不能理解為指示或者暗示相對重要性。

本發明的描述中，還需要說明的是，除非另有明確的規定和限制，術語“設置”、“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接，可以是機械連接，也可以是電連接，可以是直接連接，也可以是通過中間媒介相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本發明中的具體含義。

請參閱圖1-3，本發明提供一種技術方案：一種新型紡織品噴染機，包括噴染機框架1、夾塊17、夾塊軸18和進料口19，所述進料口19設于噴染機框架1的底端，所述夾塊17通過夾塊軸18與噴染機框架1軸接，所述夾塊17位于進料口19的底端，所述噴染機框架1的上端左側安裝有電機3，所述噴染機框架1的上端右側安裝有控制臺2，所述噴染機框架1的內壁上端安裝有滑軌21，所述滑軌21滑軌連接滑塊4，所述滑塊4的底端固定連接伸縮桿5，所述伸縮桿5的底端固定連接機械手6，所述機械手6上安裝有轉軸7，所述噴染機框架1的內壁左右兩側對稱連接有加熱器8，所述加熱器8的一端連接有熱氣噴頭9，所述噴染機框架1的內壁左右兩側對稱連接有燃料缸10，所述燃料缸10的一端安裝有染料噴頭11，所述加熱器8之間獨立工作，所述染料噴頭11之間獨立工作，所述噴染機框架1的內壁右側中部固定連接有滑輪支架13，所述滑輪支架13的一側軸接滑輪12，所述噴染機框架1的內壁右側中上部固定連接傳輸臺支架14，所述傳輸臺支架14軸接傳輸軸15，所述傳輸軸15軸接傳輸帶16，所述傳輸帶16的上表面覆蓋有摩擦層，摩擦層材質為一種硅膠，所述噴染機框架1的內壁右側中上部設置有出料口20，所述伸縮桿5處于最小長度時，所述機械手6的最低點高于傳輸帶16的最高點，所述電機3與控制臺2連接，所述控制臺2與機械手6連接，所述控制臺2與伸縮桿5連接，且所述控制臺2控制機械手6和伸縮桿5的運動，所述控制臺2與傳輸軸15連接，且控制臺2控制傳輸軸15的工作。

工作原理：首先，通過夾塊軸18打開夾塊17，將需要染色的布料方植入進料口19，再關閉夾塊17，此時通過控制臺2操控伸縮桿5伸長，機械手6在接觸到布料時，控制臺2通過轉軸7使得機械手6緊抓布料，完成抓取工作后，控制臺2控制伸縮桿5回縮，與此同時，通過控制臺2打開染料噴頭11和加熱器8，在布料向上運動時同時進行染色和加熱工序，伸縮桿5回縮到頂點后，通過控制臺2控制滑塊4在滑軌21中運動到傳輸帶16上方，此時機械手6松開，傳輸帶16的巨大摩擦力會使得布料隨之運動到出料口20，滑輪12起到防止布料接觸到加熱噴頭9和染料噴頭11的作用。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。

技術特征：

技術總結
本發明公開了一種新型紡織品噴染機，包括噴染機框架、夾塊、夾塊軸和進料口，所述噴染機框架的上端左側安裝有電機，所述噴染機框架的上端右側安裝有控制臺，所述噴染機框架的內壁上端安裝有滑軌，所述滑軌滑軌連接滑塊，所述滑塊的底端固定連接伸縮桿，所述滑輪支架的一側軸接滑輪，所述噴染機框架的內壁右側中上部固定連接傳輸臺支架，所述傳輸臺支架軸接傳輸軸，所述傳輸軸軸接傳輸帶，所述噴染機框架的內壁右側中上部設置有出料口，通過添加加熱器，使得染布和加熱于一體，提高紡織品的成品效率；通過采取加熱器的獨立工作設計和染料噴頭的獨立工作設計，使得噴染機的適配性更強。

技術研發人員：何曉東
受保護的技術使用者：蘇州市丹紡紡織研發有限公司
技術研發日：2017.07.12
技術公布日：2017.09.15
