本實用新型涉及織帶生產技術領域，具體的說，是一體成型織帶。

背景技術：

織帶以各種紗線為原料制成狹幅狀織物或管狀織物。帶織物品種繁多，廣泛用于服飾、鞋材、箱包、工業、農業、軍需、交通運輸?shù)雀鳟a(chǎn)業部門。30年代，織帶都是手工作坊生產，原料為棉線、麻線。新中國成立后，織帶用原料逐漸發展到錦綸、維綸、滌綸、丙綸、氨綸、粘膠等，形成機織、編結、針織三大類工藝技術，織物結構有平紋、斜紋、緞紋、提花、雙層、多層、管狀和聯合組織。

機織(梭織)：經緯交織。并捻后紗線經整經做成筒子(盤頭)，緯紗搖成紆子，在織機上織帶。30年代，為手拉木織機、鐵木織機織帶。60年代初，以1511織機改裝成織帶機，現仍廣泛使用。因帶子寬度小，織造方式不一樣，有單條、雙條、數十條不等，有單層，也有雙層。1967年，行業以工人為主體的無梭織帶研究小組，成功地自行設計、自行制造出高速單條無梭織帶機，實現織帶不用梭，且工序縮短，占地面積小，勞動生產率提高，是中國織帶工藝史上的創舉。70年代，由于帶子連續染色整燙機的推廣，有色帶子的加工，由先染后織的傳統工藝，發展到先織后染，先織后漂，整燙后處理連續化，織帶技術進入機械化大生產的行列。80年代初，行業引進瑞士、意大利、聯邦德國高速無梭織帶機，整燙聯合機，包纏線機，整經機等，織帶技術邁入新的發展階段。織帶工藝技術的進步，帶來產品的升級換代。1979年，國內第一代SD9－9型橡膠錠帶試產成功，使橡膠錠帶產品結束依賴進口的歷史。1980年，又研制出SD－81A、B型橡膠錠帶，具有軟、輕、薄、牢、伸長小、沖擊力小，接頭短而平整的特點。1990年初，為桑塔納轎車配套用的汽車安全帶試制成功。又經兩年多時間開展調研、組織試制，產品質量達到QC49－92和TL－VW470標準。

織帶的分類：

(1)按材質分：

尼龍/特多龍/PP丙綸/亞克力/棉/滌綸/金銀蔥/氨綸/光絲/人造絲等。

尼龍和PP織帶的區分:一般尼龍織帶是先織后染,所以割開后紗的顏色因染色不均會泛白色本紗的顏色,而PP織帶因是先將紗染色再織,故不會存在紗成白色的現象；對比下尼龍織帶較PP織帶有光澤且柔軟；通過燃燒的化學反應也可區分；一般尼龍織帶價位要高于PP織帶。

特多龍織帶較為柔軟,且無光澤。

亞克力織帶由特多龍和棉兩種材質構成。

棉織帶的價位一般較高。

(2)按編織方法分：

平紋、斜紋、緞紋與雜紋三幾大類。(平紋/小波紋/斜紋/安全織帶/坑紋/珠紋/提花等PP織帶按其紗的粗細可分為900D/1200D/1600D；同時我們應該注意織帶的厚度，厚度也確定其單價和韌度。)。

(3)按使用性質分：

服裝類織帶、鞋材類織帶、箱包類織帶、安全類織帶、其它特殊類織帶等。

(4)按織帶本身特性分：

彈性織帶與剛性織帶(非彈性織帶)兩類。

(5)按工藝分

主要為梭織帶和針織帶兩大類。織帶，特別是提花織帶，與布標工藝有點相似，但是布標經紗固定，由緯紗表達圖案；而織帶基本緯紗是固定的，由經紗表達圖案，用的是小機器，每次打版、生產穿紗和調整機器可能都要花很長時間，而且效率相對不高。但是可以制造出種類繁多，眼花繚亂的產品，并不象布標那樣總是那幾樣面孔。織帶主要功能是裝飾性的，也有是功能性的。如流行的手機吊帶等。帶子織出來以后，還可以絲印各種文字/圖案，一般比直接把文字圖案織出來會便宜些。

梭織帶主要分為無梭織帶與有梭織帶兩大類。目前市場上無梭織帶相比有梭織帶使用的較為普遍。

(6)按特點分：

A/松緊帶：勾邊帶/夾絲松緊帶/斜紋松緊帶/毛巾松緊帶/紐門松緊帶/拉架松緊帶/防滑松緊帶/提字提花松緊帶。

B/繩帶類：圓橡筋繩/針通、PP、低彈、晴綸、棉、麻繩等。

C/針織帶：由于結構特殊，指橫向(維向)松緊，主要用于滾邊的針織帶。

D/字母帶：丙綸材料、提字字母、雙邊字母、提字母圓繩等。

E/人字帶：透明肩帶、紗帶、線帶。

F/箱包織帶：PP帶、尼龍包邊帶、棉織帶、人造絲織帶、晴綸織帶、提花織帶。

G/絲絨帶：彈性絲絨帶，雙面絨帶。

H/各種棉花邊，蕾絲花邊。

T/絨帶：絨帶運用絲絨材質，帶子上面鑲嵌一層很薄的毛。

M/印花帶：在帶子上面量身定做各種花紋。

P/有耳緞帶：適用于女裝裙(掛耳)、毛衫上衣及領口、袖口等。

織帶的應用：服裝、鞋帽、箱包、玩具、手袋、工藝、汽車、體育用品、醫療器具等領域。

目前全國織帶企業很多，各地都有很多織帶工廠，貿易商，其中最為集中的幾個地方是廣州，東莞，泉州，義烏，溫州等，由于各地地方優勢不一樣，價格也不一樣，廣州由于有輕紡城全國各地織帶廠家集中，檔次參差不齊，泉州地區在全國范圍內屬于中檔，部分有高檔織帶，義烏由于原材料，人工優勢偏中低檔一些，作為泉州的百凱公司，也是各種新型織帶的開拓者。

技術實現要素：

本實用新型的目的在于克服現有技術的不足，提供一體成型織帶。

本實用新型的目的是通過以下技術方案來實現的：

一體成型織帶，包含第一織帶，第二織帶和第三織帶，第一織帶與第二織帶通過編織連接，第一織帶與第三織帶通過編織連接。

所述的第二織帶和第三織帶在第一織帶上交織成為一體，交織部分形成交叉層；

所述的第一織帶具有梯度的透氣導濕結構，具體為致密層和疏松層，致密層位于底部，疏松層位于上部，致密層和疏松層通過編織連接。通過三維編織的方法實現致密與疏松的雙層結構編織，從而實現織帶強度和透氣導濕功能的統一；

所述的致密層的材料為尼龍纖維。

所述的疏松層的材料為U字形滌綸纖維或者十字形滌綸或者尼龍。

所述的致密層和疏松層的厚度比為3:1-5:1。

與現有技術相比，本實用新型的積極效果是：

通過三維編織的方法實現致密與疏松的雙層結構編織，從而實現織帶強度和透氣導濕功能的統一。

【附圖說明】

圖1本實用新型的結構示意圖；

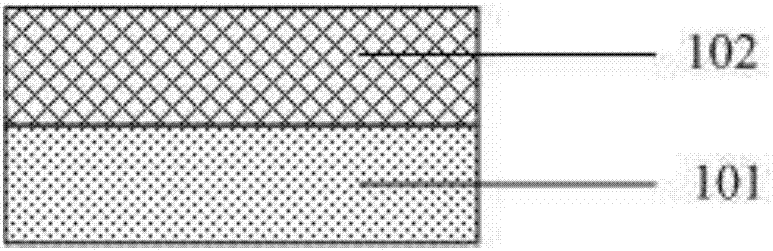

圖2本實用新型的第一織帶的截面示意圖；

附圖中的標記為：1為第一織帶，2位第二織帶，3為第三織帶，4為交叉層，101為致密層，102為疏松層。

【具體實施方式】

以下提供本實用新型一體成型織帶的具體實施方式。

實施例1

一體成型織帶，包含第一織帶1，第二織帶2和第三織帶3，第一織帶與第二織帶通過編織連接，第一織帶與第三織帶通過編織連接。

所述的第二織帶和第三織帶在第一織帶上交織成為一體，交織部分形成交叉層4；

所述的第一織帶具有梯度的透氣導濕結構，具體為致密層101和疏松層102，致密層位于底部，疏松層位于上部，致密層和疏松層通過編織連接。通過三維編織的方法實現致密與疏松的雙層結構編織，從而實現織帶強度和透氣導濕功能的統一；

所述的致密層的材料為尼龍纖維。

所述的疏松層的材料為U字形滌綸纖維或者十字形滌綸或者尼龍。

所述的致密層和疏松層的厚度比為3:1。

實施例2

一體成型織帶，包含第一織帶1，第二織帶2和第三織帶3，第一織帶與第二織帶通過編織連接，第一織帶與第三織帶通過編織連接。

所述的第二織帶和第三織帶在第一織帶上交織成為一體，交織部分形成交叉層4；

所述的第一織帶具有梯度的透氣導濕結構，具體為致密層101和疏松層102，致密層位于底部，疏松層位于上部，致密層和疏松層通過編織連接。通過三維編織的方法實現致密與疏松的雙層結構編織，從而實現織帶強度和透氣導濕功能的統一；

所述的致密層的材料為尼龍纖維。

所述的疏松層的材料為U字形滌綸纖維或者十字形滌綸或者尼龍。

所述的致密層和疏松層的厚度比為4:1。

實施例3

一體成型織帶，包含第一織帶1，第二織帶2和第三織帶3，第一織帶與第二織帶通過編織連接，第一織帶與第三織帶通過編織連接。

所述的第二織帶和第三織帶在第一織帶上交織成為一體，交織部分形成交叉層4；

所述的第一織帶具有梯度的透氣導濕結構，具體為致密層101和疏松層102，致密層位于底部，疏松層位于上部，致密層和疏松層通過編織連接。通過三維編織的方法實現致密與疏松的雙層結構編織，從而實現織帶強度和透氣導濕功能的統一；

所述的致密層的材料為尼龍纖維。

所述的疏松層的材料為U字形滌綸纖維或者十字形滌綸或者尼龍。

所述的致密層和疏松層的厚度比為5:1。

以上所述僅是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員，在不脫離本實用新型構思的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍內。
