本實用新型涉及電腦橫機技術領域，特別涉及一種電腦橫機機架結構。

背景技術：

電腦橫機是一種雙針板舌針緯編織織機。它的三角裝置猶如一組平面凸輪，織針的針腳可進入凸輪的槽道內，移動三角，迫使織針在針板的針槽內作有規律的升降運動，并通過針勾和針舌的動作，就能將紗線編織成針織物，織針在上升過程中，線圖逐步退出針勾，打開針舌，并退出針舌掛在針桿上，織針在下降過程中，針勾勾住新墊放的紗線，并將其奉拉彎曲成線圈，同時原有的線圈則脫出針勾，新線圈從舊線圈中穿過，與舊線圈串聯起來，眾多的織針織成的線圖串互相聯結形成了針織物。目前市場上現有電腦橫機上的控制組件一般是設置在機架的外側面上，然后在機架的外側面設有能將控制組件蓋住的蓋板，然而為節省空間，電腦橫機通常是采用并排的方式進行布局，兩機之間的間隔較窄，在生產過程中，需要經常對電腦橫機進行維護和維修，還需要將結構笨重的電腦橫機進行挪搬，勞動強度大，費時費力，給工作帶來不便，通常的電器箱底部都沒設有散熱器，在電腦橫機開始工作時，電器箱內就會產生熱量，這時熱氣就排不出，不能實現風量循環，沒有好的散熱效果，容易使電器箱內濕度過高，導致電器箱內部設備受潮從而損壞的現象，降低了電腦橫機的使用壽命和工作性能。為此，我們提出一種電腦橫機機架結構。

技術實現要素：

本實用新型的主要目的在于提供一種電腦橫機機架結構，本實用新型通過電器箱底部設有的散熱器，在電腦橫機開始工作時，電器箱內就會產生熱量，這時風從四周的進風口進入，而后再從排風口向外排出，實現風量循環，可以達到更好的散熱效果，節約了能源，也能防止電器箱內濕度過高，導致電器箱內部設備受潮從而損壞的現象，提高了電腦橫機的使用壽命和工作性能，由于電器箱一側設置有空腔和放置箱，人們可以將電腦橫機控制組件放置在放置箱內，然后可以通過滾輪將其拿出，便于人們對橫機控制件的維修和更換，同時也能保證橫機控制件不受到外界因素的損壞，提高了橫機控制件的使用壽命，由于側板底部設有的萬向輪和支腳，便于人們對電腦橫機的移動和搬運，一個人便能將笨重的電腦橫機進行移動，省去了多人移動的麻煩，還節省了體力，當電腦橫機在工作時，機器運作會產生震動，這時支腳上端的套筒會往下壓，然后作用在平板上，在壓在彈簧上，沒有讓電腦橫機直接和地面接觸，有效的起到了減震的效果，能夠防止機器在運作時給電腦橫機帶來晃動，從而影響電腦橫機的精準度，提高了工作效率，同時當電腦橫機在移動時，遇到不平整的路面時，也能防止在移動過程中對電腦橫機帶來的損壞，提高了電腦橫機的使用壽命，由于滑塊與橫檔采用滑動連接的方式，當人們在對電腦橫機組件進行安裝時，可以通過滑動滑塊來調節安裝孔的位置，讓機架的安裝孔對準電腦橫機的安裝孔，可以提高安裝的穩定性，同時也能夠適應不同型號的橫機組件，提高了機架的實用性，結構簡單，安裝穩定，功能性強，滿足了現今市場對電腦橫機機架的需求，可以有效解決背景技術中的問題。

為實現上述目的，本實用新型采取的技術方案為：

一種電腦橫機機架結構，包括側板、安裝底板、橫檔、滑塊、電器箱、萬向輪、放置箱、散熱器、空腔和支腳，所述側板內側設置有電器箱，所述電器箱一側設置有放置箱，所述放置箱底部設有滑輪且滑輪設有四組，所述放置箱設置在空腔內部，所述空腔內壁一側粘貼安裝有磁鐵，所述空腔底部設置有軌道且軌道設有兩組，所述電器箱底部設置有散熱器，所述散熱器一側設置有進氣口，所述散熱器另一側設置有排氣口，所述電器箱另一側設置有橫梁，所述側板上端固定安裝有安裝底板，所述安裝底板一側設置有橫檔，所述橫檔上端設置有滑塊且滑塊設有兩組，所述側板底部設置有支腳且支腳設有四組，所述支腳下端設置有萬向輪，所述支腳內部設置有彈簧，所述彈簧上端設置有平板，所述平板上端設置有套筒。

進一步地，所述側板一側設置有控制開關。

進一步地，所述放置箱與空腔滑動連接。

進一步地，所述滑塊為上端設有安裝孔的滑塊。

進一步地，所述滑塊與橫檔滑動連接。

與現有技術相比，本實用新型具有如下有益效果：本實用新型通過電器箱底部設有的散熱器，在電腦橫機開始工作時，電器箱內就會產生熱量，這時風從四周的進風口進入，而后再從排風口向外排出，實現風量循環，可以達到更好的散熱效果，節約了能源，也能防止電器箱內濕度過高，導致電器箱內部設備受潮從而損壞的現象，提高了電腦橫機的使用壽命和工作性能，由于電器箱一側設置有空腔和放置箱，人們可以將電腦橫機控制組件放置在放置箱內，然后可以通過滾輪將其拿出，便于人們對橫機控制件的維修和更換，同時也能保證橫機控制件不受到外界因素的損壞，提高了橫機控制件的使用壽命，由于側板底部設有的萬向輪和支腳，便于人們對電腦橫機的移動和搬運，一個人便能將笨重的電腦橫機進行移動，省去了多人移動的麻煩，還節省了體力，當電腦橫機在工作時，機器運作會產生震動，這時支腳上端的套筒會往下壓，然后作用在平板上，在壓在彈簧上，沒有讓電腦橫機直接和地面接觸，有效的起到了減震的效果，能夠防止機器在運作時給電腦橫機帶來晃動，從而影響電腦橫機的精準度，提高了工作效率，同時當電腦橫機在移動時，遇到不平整的路面時，也能防止在移動過程中對電腦橫機帶來的損壞，提高了電腦橫機的使用壽命，由于滑塊與橫檔采用滑動連接的方式，當人們在對電腦橫機組件進行安裝時，可以通過滑動滑塊來調節安裝孔的位置，讓機架的安裝孔對準電腦橫機的安裝孔，可以提高安裝的穩定性，同時也能夠適應不同型號的橫機組件，提高了機架的實用性，結構簡單，安裝穩定，功能性強，滿足了現今市場對電腦橫機機架的需求。

【附圖說明】

圖1為本實用新型一種電腦橫機機架結構的整體結構示意圖。

圖2為本實用新型一種電腦橫機機架結構的側面剖面示意圖。

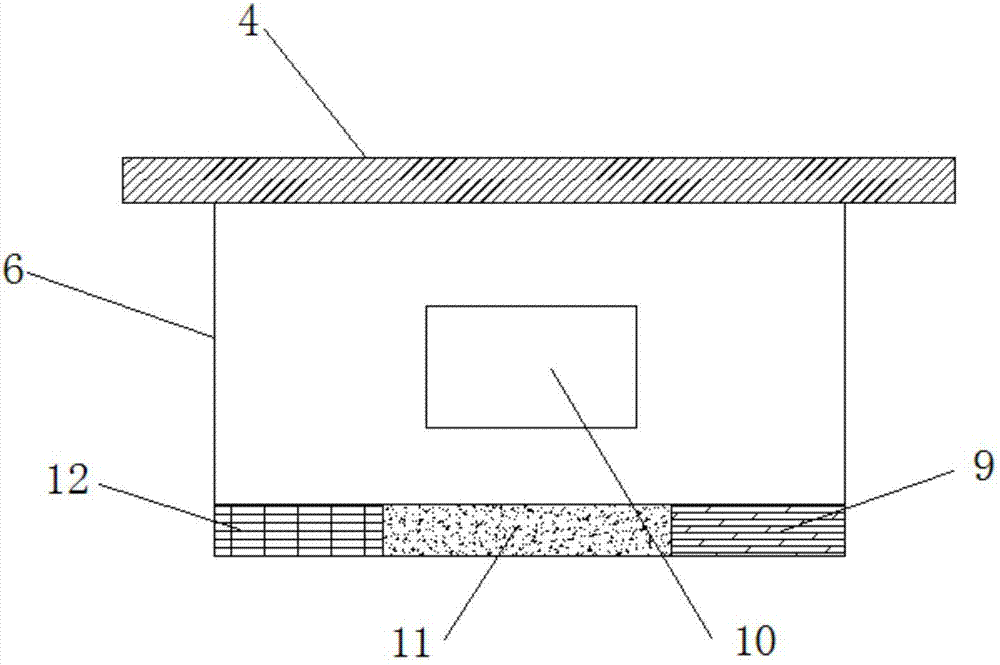

圖3為本實用新型一種電腦橫機機架結構的電器箱側面結構示意圖。

圖4為本實用新型一種電腦橫機機架結構的支腳結構示意圖。

圖中：1、側板；2、控制開關；3、安裝底板；4、橫檔；5、滑塊；6、電器箱；7、橫梁；8、萬向輪；9、進氣口；10、放置箱；11、散熱器；12、排氣口；13、空腔；14、軌道；15、磁鐵；16、滑輪；17、套筒；18、平板；19、彈簧；20、支腳。

【具體實施方式】

為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

如圖1-4所示，一種電腦橫機機架結構，包括側板1、安裝底板3、橫檔4、滑塊5、電器箱6、萬向輪8、放置箱10、散熱器11、空腔13和支腳20，所述側板1內側設置有電器箱6，所述電器箱6一側設置有放置箱10，所述放置箱10底部設有滑輪16且滑輪16設有四組，所述放置箱10設置在空腔13內部，所述空腔13內壁一側粘貼安裝有磁鐵15，所述空腔13底部設置有軌道14且軌道14設有兩組，所述電器箱6底部設置有散熱器11，所述散熱器11一側設置有進氣口9，所述散熱器11另一側設置有排氣口12，所述電器箱6另一側設置有橫梁7，所述側板1上端固定安裝有安裝底板3，所述安裝底板3一側設置有橫檔4，所述橫檔4上端設置有滑塊5且滑塊5設有兩組，所述側板1底部設置有支腳20且支腳20設有四組，所述支腳20下端設置有萬向輪8，所述支腳20內部設置有彈簧19，所述彈簧19上端設置有平板18，所述平板18上端設置有套筒17。

其中，所述側板1一側設置有控制開關2。

其中，所述放置箱10與空腔13滑動連接。

其中，所述滑塊5為上端設有安裝孔的滑塊。

其中，所述滑塊5與橫檔4滑動連接。

需要說明的是，本實用新型為一種電腦橫機機架結構，在使用，將電腦橫機組件安裝在側板1上端安裝底板3和橫檔4上，可以通過滑動滑塊5來調節安裝孔的位置，讓機架的安裝孔對準電腦橫機的安裝孔，可以提高安裝的穩定性，同時也能夠適應不同型號的橫機組件，安裝完成后，在電腦橫機開始工作時，電器箱6內就會產生熱量，這時風從四周的進風口9進入，而后再從排風口12向外排出，實現風量循環，可以達到更好的散熱效果，節約了能源，也能防止電器箱6內濕度過高，導致電器箱6內部設備受潮從而損壞的現象，提高了電腦橫機的使用壽命和工作性能，人們可以將電腦橫機控制組件放置在放置箱10內，然后將放置箱10放置在空腔13內，通過磁鐵15可以防止放置箱10滑出，然后可以通過滾輪16將其拿出，便于人們對橫機控制件的維修和更換，同時也能保證橫機控制件不受到外界因素的損壞，提高了橫機控制件的使用壽命，當要移動橫機時，通過萬向輪8便于人們對電腦橫機的移動和搬運，一個人便能將笨重的電腦橫機進行移動，省去了多人移動的麻煩，還節省了體力，當電腦橫機在工作時，機器運作會產生震動，這時支腳上端的套筒17會往下壓，然后作用在平板18上，在壓在彈簧19上，沒有讓電腦橫機直接和地面接觸，有效的起到了減震的效果，能夠防止機器在運作時給電腦橫機帶來晃動，從而影響電腦橫機的精準度，提高了工作效率，同時當電腦橫機在移動時，遇到不平整的路面時，也能防止在移動過程中對電腦橫機帶來的損壞，提高了電腦橫機的使用壽命。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
