本實用新型涉及一種洗衣機，尤其涉及一種洗滌和腳踏健身一體化裝置。

背景技術：

洗衣機是利用電能產生機械作用來洗滌衣物的清潔電器。按其額定洗滌容量分為家用和集體用兩類。中國規定洗滌容量在6千克以下的屬于家用洗衣機：家用洗衣機主要由箱體、洗滌脫水桶（有的洗滌和脫水桶分開）、傳動和控制系統等組成，有的還裝有加熱裝置。國內外關于此方面有很多設計，有不費電洗衣機，但是只能洗小件衣服，而且是上下腳踩的，這樣人體會感覺不舒適；有自行車洗衣機，但是空間很局限，而且還要運動起來才行。

通過對市場的調查，很多白領、大學生缺少運動，尤其在寒冷的冬天，學生冬天洗衣服也不方便，水十分的冷，而且冬天的衣服比較厚，不好洗，而且很多學校宿舍都限制用電，也給學生帶來不便。白領下班想運動但都是晚上沒有合適的場所。騎行腳踏腳踏鍛煉的好處是不限時間、不限速度。不但可以減肥，而且還可使身材勻稱。踩腳踏板會壓縮血管，使得血液循環加速，大腦攝入更多的氧氣，再加上吸入大量新鮮空氣，會覺得腦筋更清楚。從此看來，模仿騎行腳踏運動不僅可以達到健身的目的，還可足不出戶，節省準備時間，為長期從事室內工作的人群提供了運動健身、保持健康身體的有效途徑。

技術實現要素：

本實用新型為了解決現有技術中的不足之處，提供一種將騎行腳踏方式的健身運動與洗衣服結合為一體進行的洗滌和腳踏健身一體化裝置。

為解決上述技術問題，本實用新型采用如下技術方案：洗滌和腳踏健身一體化裝置，包括底座，底座左側垂直設有立柱，立柱上端設有海綿座，底座右側設置有洗衣機本體；底座上設有位于洗衣機本體和立柱之間的動力驅動機構，動力驅動機構的動力輸出端與洗衣機本體的動力輸入端傳動連接；

動力驅動機構包括固定設在底座上的左支座和右支座，左支座位于立柱右側并鄰近立柱，左支座上轉動設置有主動軸，主動軸上同軸鍵連接有主動鏈輪，主動軸前端和后端分別固定連接有一個腳蹬，右支座位于洗衣機本體內部的下方，右支座上轉動設有從動軸，從動軸水平設置，從動軸上鍵連接有從動鏈輪和下錐齒輪，主動鏈輪的外徑大于從動鏈輪的外徑，從動鏈輪與主動鏈輪之間通過鏈條傳動連接；

洗衣機本體包括下殼體、中心線垂直設置的洗滌桶和轉動設在洗滌桶底部的洗滌轉盤，洗滌轉盤同軸向固定設有一根向下伸出洗滌桶底部的轉軸，轉軸沿垂直方向設置，轉軸通過軸承轉動連接在洗滌桶底部，轉軸外壁與洗滌桶底部之間設有密封圈，轉軸下端設置有上錐齒輪，上錐齒輪與下錐齒輪嚙合，洗滌桶底部連接有排水管，排水管上設置有排水閥，洗滌桶頂部設有桶蓋。

從動鏈輪包括旋轉柱、外殼和兩塊密封蓋，旋轉柱中心開設有通孔，從動軸插設在通孔內并通過平鍵與旋轉柱傳動連接，外殼套在旋轉柱外，外殼呈圓筒形結構，外殼外表面沿圓周方向均勻設置有一圈鏈齒，外殼內壁對稱設有兩個第一弧形塊，第一弧形塊的內圓表面與旋轉柱的外圓表面接觸，外殼、旋轉柱和兩個第一弧形塊之間形成兩個對稱的緩沖腔室，密封蓋通過螺栓緊固在外殼的兩端面密封緩沖腔室，緩沖腔室內灌裝有液壓油，其中一個密封蓋上開設有灌裝口，灌裝口處設置有密封螺釘，旋轉柱的圓周外表面對稱設置有兩個第二弧形塊，兩個第二弧形塊分別位于一個緩沖腔室內，第二弧形塊的外圓周表面與外殼內壁之間具有間隙。

底座上垂直設置有位于洗滌桶左側的立桿，立桿上端水平設置有扶手桿，立桿右側與底座上表面之間設置有右斜撐桿，立柱右側與底座上表面之間設置有左斜撐桿。

采用上述技術方案，本實用新型的具體操作使用原理及過程如下：人坐在海綿座上，雙腳踏在腳蹬上，就像騎自行車的狀態驅動主動軸轉動，主動軸帶動主動鏈輪、主動鏈輪通過鏈條帶動從動鏈輪轉動，從動鏈輪通過從動軸帶動下錐齒輪，下錐齒輪帶動上錐齒輪轉動，上錐齒輪帶動轉軸在，轉軸帶動洗滌轉盤轉動，由于主動鏈輪的外徑大于從動鏈輪，這樣可使洗滌轉盤高速旋轉。

在正向驅動主動鏈輪轉動后，再反向驅動主動鏈輪轉動，主動鏈輪就會帶動從動鏈輪反向轉動。本實用新型與普通洗衣機一樣存在正反轉，正反轉的實現是依靠主動鏈輪帶動從動鏈輪進行正反轉，即通過第一弧形塊與第二弧形塊的頂壓接觸傳遞扭矩，這就要求從動鏈輪具有一種特性——無論正反轉都可以實現轉動，正反變向時可隨時倒轉踏動腳蹬，但洗滌轉盤仍然在正轉，突然要改變洗滌轉盤的轉向，這就要求下錐齒輪與上錐齒輪之間存在緩沖空間，因此本實用新型在下錐齒輪的外殼與旋轉柱之間設置緩沖腔室，第一弧形塊與第二弧形塊設置在緩沖腔室內，并在緩沖腔室內充滿液壓油，液壓油起緩沖和減速第一弧形塊與第二弧形塊作用，減少對上錐齒輪和下錐齒輪之間的傳動沖擊，保護零件。

本實用新型中的洗滌滾桶的內表面粗糙，和普通洗衣機一樣，這樣對衣物實現摩擦洗滌的效果，同樣洗滌轉盤上表面也具備同樣的效果，可以對廢舊洗衣機的滾筒的洗滌底盤進行利用，以達到類似效果。

本實用新型中的核心部位是轉速的實現以及轉向的變換，轉速實現是依靠鏈傳動，根據鏈傳動的設計要求以及存在的多邊形效應，這就要求鏈傳動的轉速比達到1：5到1：10，也就是本申請中的主動鏈輪外徑與從動鏈輪外徑的比例為1：5到1：10。這樣既保證機構的穩定性又實現轉速的要求。

綜上所述，本實用新型結合了騎行鍛煉與洗滌衣物的結合，而且還可以對廢舊自行車（腳蹬、主動鏈輪、鏈條和從動鏈輪的再利用）和廢舊洗衣機（洗衣機本體的再利用）進行改進，本實用新型的技術核心就是速度調節和轉向轉換，具備了鍛煉身體和做家務于一體的性能，滿足當代大學生和白領洗衣和健身的需求，足不出戶鍛煉身體，再對洗滌滾桶加以改進，形成洗滌和甩干雙筒合一的功能。當今時代是全民運動的時代，本實用新型的市場前景廣闊。

附圖說明

圖1是本實用新型的結構示意圖；

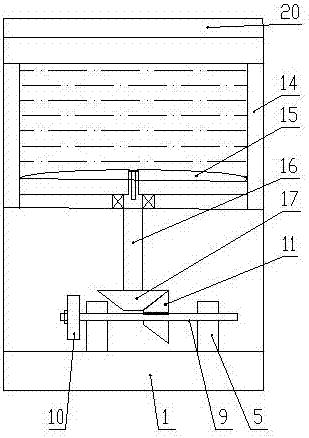

圖2圖1中洗滌滾桶的側視圖；

圖3是本實用新型中從動鏈輪的外形放大圖；

圖4是圖3中去掉密封蓋后從動鏈輪的內部結構示意圖。

具體實施方式

如圖1-圖4所示，本實用新型的洗滌和腳踏健身一體化裝置，包括底座1，底座1左側垂直設有立柱2，立柱2上端設有海綿座3，底座1右側設置有洗衣機本體；底座1上設有位于洗衣機本體和立柱2之間的動力驅動機構，動力驅動機構的動力輸出端與洗衣機本體的動力輸入端傳動連接。

動力驅動機構包括固定設在底座1上的左支座4和右支座5，左支座4位于立柱2右側并鄰近立柱2，左支座4上轉動設置有主動軸6，主動軸6上同軸鍵連接有主動鏈輪7，主動軸6前端和后端分別固定連接有一個腳蹬8，右支座5位于洗衣機本體內部的下方，右支座5上轉動設有從動軸9，從動軸9水平設置，從動軸9上鍵連接有從動鏈輪10和下錐齒輪11，主動鏈輪7的外徑大于從動鏈輪10的外徑，從動鏈輪10與主動鏈輪7之間通過鏈條12傳動連接。

洗衣機本體包括下殼體13、中心線垂直設置的洗滌桶14和轉動設在洗滌桶14底部的洗滌轉盤15，洗滌桶14設置的下殼體13上，洗滌轉盤15同軸向固定設有一根向下伸出洗滌桶14底部的轉軸16，轉軸16沿垂直方向設置，轉軸16通過軸承轉動連接在洗滌桶14底部，轉軸16外壁與洗滌桶14底部之間設有密封圈，轉軸16下端設置有上錐齒輪17，上錐齒輪17與下錐齒輪11嚙合，洗滌桶14底部連接有排水管18，排水管18上設置有排水閥19，洗滌桶14頂部設有桶蓋20。

從動鏈輪10包括旋轉柱21、外殼22和兩塊密封蓋23，旋轉柱21中心開設有通孔，從動軸9插設在通孔內并通過平鍵與旋轉柱21傳動連接，外殼22套在旋轉柱21外，外殼22呈圓筒形結構，外殼22外表面沿圓周方向均勻設置有一圈鏈齒24，外殼22內壁對稱設有兩個第一弧形塊25，第一弧形塊25的內圓表面與旋轉柱21的外圓表面接觸，外殼22、旋轉柱21和兩個第一弧形塊25之間形成兩個對稱的緩沖腔室，密封蓋23通過螺栓33緊固在外殼22的兩端面密封緩沖腔室，緩沖腔室內灌裝有液壓油26，其中一個密封蓋23上開設有灌裝口，灌裝口處設置有密封螺釘27，旋轉柱21的圓周外表面對稱設置有兩個第二弧形塊28，兩個第二弧形塊28分別位于一個緩沖腔室內，第二弧形塊28的外圓周表面與外殼22內壁之間具有間隙。

底座1上垂直設置有位于洗滌桶14左側的立桿29，立桿29上端水平設置有扶手桿30，在用力蹬腳蹬8時，雙手扶著扶手桿30可以安全用力，而且可以邊玩手機邊健身、邊洗衣，立桿29右側與底座1上表面之間設置有右斜撐桿31，立柱2右側與底座1上表面之間設置有左斜撐桿32；右斜撐桿31可增加立桿29的強度，避免在使用過程中立桿29歪斜；左斜撐桿32可增加立柱2的強度，避免在使用過程中立柱2歪斜。

本實用新型的具體操作使用原理及過程如下：人坐在海綿座3上，雙腳踏在腳蹬8上，就像騎自行車的狀態驅動主動軸6轉動，主動軸6帶動主動鏈輪7、主動鏈輪7通過鏈條12帶動從動鏈輪10轉動，從動鏈輪10通過從動軸9帶動下錐齒輪11，下錐齒輪11帶動上錐齒輪17轉動，上錐齒輪17帶動轉軸16在，轉軸16帶動洗滌轉盤15轉動，由于主動鏈輪7的外徑大于從動鏈輪10，這樣可使洗滌轉盤15高速旋轉。

在正向驅動主動鏈輪7轉動后，再反向驅動主動鏈輪7轉動，主動鏈輪7就會帶動從動鏈輪10反向轉動。本實用新型與普通洗衣機一樣存在正反轉，正反轉的實現是依靠主動鏈輪7帶動從動鏈輪10進行正反轉，即通過第一弧形塊25與第二弧形塊28的頂壓接觸傳遞扭矩，這就要求從動鏈輪10具有一種特性——無論正反轉都可以實現轉動，正反變向時可隨時倒轉踏動腳蹬8，但洗滌轉盤15仍然在正轉，突然要改變洗滌轉盤15的轉向，這就要求下錐齒輪11與上錐齒輪17之間存在緩沖空間，因此本實用新型在下錐齒輪11的外殼22與旋轉柱21之間設置緩沖腔室，第一弧形塊25與第二弧形塊28設置在緩沖腔室內，并在緩沖腔室內充滿液壓油26，液壓油26起緩沖和減速第一弧形塊25與第二弧形塊28作用，減少對上錐齒輪17和下錐齒輪11之間的傳動沖擊，保護零件。

本實用新型中的洗滌滾桶的內表面粗糙，和普通洗衣機一樣，這樣對衣物實現摩擦洗滌的效果，同樣洗滌轉盤15上表面也具備同樣的效果，可以對廢舊洗衣機的滾筒的洗滌底盤進行利用，以達到類似效果。

本實用新型中的核心部位是轉速的實現以及轉向的變換，轉速實現是依靠鏈傳動，根據鏈傳動的設計要求以及存在的多邊形效應，這就要求鏈傳動的轉速比達到1：5到1：10，也就是本申請中的主動鏈輪7外徑與從動鏈輪10外徑的比例為1：5到1：10。這樣既保證機構的穩定性又實現轉速的要求。

本實施例并非對本實用新型的形狀、材料、結構等作任何形式上的限制，凡是依據本實用新型的技術實質對以上實施例所作的任何簡單修改、等同變化與修飾，均屬于本實用新型技術方案的保護范圍。
