本發明涉及家用電器，特別涉及一種衣物護理機及其控制方法。

背景技術：

1、在日常生活中，人們往往有熨燙衣物、護理衣物的需求。然而市面上現有的衣物護理裝置(如熨燙機)，其自動化程度偏低，在對衣物進行熨燙時，往往是將待熨燙衣物鋪平整，并設定熨斗溫度，在熨斗達溫后進行手動熨燙，熨燙后對衣物進行自然晾干。個別較為高端的衣物護理裝置往往在人手動熨燙的同時，會利用鼓風或吸風過程來進行衣物舒展或者是冷卻定型，但依然難以避免衣物護理過程中產生的蒸汽接觸到人體。

2、這就導致人們日常在對衣物進行熨燙、護理時，往往自動化程度偏低，不利于降低用戶的操作強度，而且衣物護理過程中產生的高溫蒸汽，不僅容易造成用戶不適，影響用戶的使用體驗，甚至會造成用戶燙傷。

3、為此，有必要研究出一種自動化的衣物護理裝置，讓用戶能夠擺脫手動護理衣物的事務。

技術實現思路

1、有鑒于此，本發明旨在提出一種衣物護理機及其控制方法，以解決現有技術中衣物護理裝置自動化程度偏低的問題。

2、為達到上述目的，本發明的技術方案是這樣實現的：

3、一種衣物護理機，包括：殼體，所述殼體具有護理腔，所述殼體內設置豎軌；洗護組件，以能夠沿著豎軌進行上下移動的方式與豎軌連接；所述洗護組件具有能夠靠近衣物和/或遠離衣物的洗護板，用于對衣物進行護理；風道系統，與護理腔、衣物護理機的外部環境連通，用于將護理腔內的蒸汽外排和/或為護理腔內的衣物提供氣流；衣架組件，用于掛載衣物，并能夠帶動衣物運動。

4、進一步的，所述洗護組件包括橫軌、洗護板，所述橫軌以能夠沿著豎軌進行上下移動的方式與豎軌連接，所述洗護板的一端與橫軌連接，并能夠沿著橫軌進行前后移動。

5、進一步的，所述洗護板朝向衣物的一側設置熨燙口、吸風孔，所述吸風孔與風道系統連通，至少能夠將衣物處產生的蒸汽抽至風道系統。

6、進一步的，所述風道系統包括：風道組件，所述風道組件包括送風風道、外排風道、進風通道，所述進風通道的一端與護理腔連通，另一端能夠分別與送風風道、外排風道連通，所述送風風道能夠與護理腔連通，所述外排風道能夠與衣物護理機的外部環境連通；加熱裝置，所述加熱裝置被設置在送風風道中，用于對氣流進行加熱；風機，所述風機被設置在風道組件中，用于為氣流提供流動動力；換向組件，所述換向組件與風道組件連接，用于根據衣物護理機的功能需要來切換氣流的流動方向。

7、進一步的，所述風道組件包括進風風道，所述進風風道的一端與護理腔外部的空間連通，另一端與送風風道和/或外排風道連通。

8、進一步的，所述進風風道的至少一部分風道結構與外排風道的至少一部分風道結構以能夠進行氣流間壁式換熱的方式相鄰設置。

9、進一步的，所述風道組件包括自上至下依次連接的上蓋、中間件、下蓋，所述中間件、下蓋之間形成送風風道、外排風道，所述下蓋設有第二進風口，所述第二進風口的一側能夠與護理腔連通，另一側能夠分別與送風風道、外排風道連通，所述上蓋、中間件之間形成進風風道。

10、進一步的，所述中間件、下蓋之間形成裝配腔，所述風機被設置在裝配腔中，所述第二進風口與風機的進風側直接連通，所述進風風道與風機的進風側直接連通。

11、進一步的，所述風機的出風側分別與送風風道的入口、外排風道的入口連通，且風機的出風側設置換向組件，用于連通或切斷送風風道、外排風道中的任意一個。

12、一種衣物護理機的控制方法，應用于所述的衣物護理機；所述控制方法包括：s1、獲取衣物材質信息，根據衣物材質信息獲取衣物護理程序；s2、風道系統向護理腔內的衣物提供氣流，衣架組件帶動衣物運動；s3、對衣物進行護理；s4、風道系統依次執行外排過程、送風過程；s5、風道系統對衣物進行烘干過程。

13、相對于現有技術，本發明所述的一種衣物護理機及其控制方法具有以下優勢：

14、本發明所述的一種衣物護理機及其控制方法，用戶只需將衣物掛在衣架上，衣物護理機便能夠通過風道系統自動向衣物提供熱風或常溫風，并結合衣架組件帶動衣物抖動或擺動來使衣物抖散，防止布料粘連，然后通過洗護板的上下、前后移動對衣物進行護理動作，在衣物護理過程中產生的蒸汽能夠通過風道系統外排，同時，在衣物護理之后風道系統向衣物提供烘干氣流，對衣物進行及時烘干。從而本申請的衣物護理機能夠自動化地對衣物進行護理，提高了衣物護理機的自動化程度，極大地降低了用戶護理衣物的勞動強度，同時，在衣物護理時用戶完全可以離開衣物護理機，不會與蒸汽發生接觸，而且衣物護理過程中產生的蒸汽也可以通過風道系統外排，使得用戶取走已護理的衣物時也不會接觸到蒸汽，完全杜絕了因用戶接觸蒸汽造成的不適或燙傷，大大提高了用戶的使用體驗。

15、此外，本發明設置風道系統，結構簡潔緊湊，部件以及功能上的集成度較高，僅僅利用一套風道組件、一個風機，便能夠兼顧對衣物進行烘干、送風以及對護理腔快速排濕、降溫的目的，一方面無需額外設置單獨的烘干系統，有利于優化衣物護理機內部的空間利用情況，有利于簡化烘干組件的構成，保障烘干效率，另一方面能夠將蒸汽快速排到衣物護理機外部環境中，大大降低了視窗處產生的冷凝水汽，降低蒸汽對視窗通透性的影響，使得用戶能夠通過視窗直接看到衣物護理效果，提高用戶的使用體驗。同時，也能夠使得衣物護理機根據運行需要來對衣物輸送熱風、常溫風。

技術特征：

1.一種衣物護理機，其特征在于，所述衣物護理機包括：

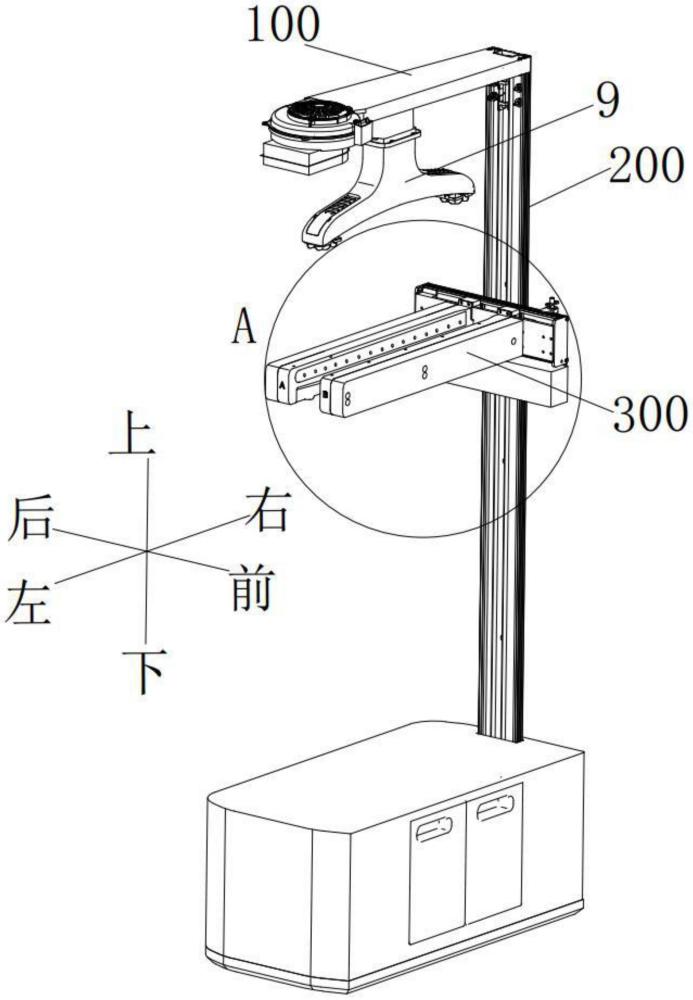

2.根據權利要求1所述的一種衣物護理機，其特征在于，所述洗護組件(300)包括橫軌(301)、洗護板(302)，所述橫軌(301)以能夠沿著豎軌(200)進行上下移動的方式與豎軌(200)連接，所述洗護板(302)的一端與橫軌(301)連接，并能夠沿著橫軌(301)進行前后移動。

3.根據權利要求2所述的一種衣物護理機，其特征在于，所述洗護板(302)朝向衣物的一側設置熨燙口(303)、吸風孔(304)，所述吸風孔(304)與風道系統(100)連通，至少能夠將衣物處產生的蒸汽抽至風道系統(100)。

4.根據權利要求1所述的一種衣物護理機，其特征在于，所述風道系統(100)包括：風道組件，所述風道組件包括送風風道(5)、外排風道(6)、進風通道，所述進風通道的一端與護理腔連通，另一端能夠分別與送風風道(5)、外排風道(6)連通，所述送風風道(5)能夠與護理腔連通，所述外排風道(6)能夠與衣物護理機的外部環境連通；加熱裝置(35)，所述加熱裝置(35)被設置在送風風道(5)中，用于對氣流進行加熱；風機(32)，所述風機(32)被設置在風道組件中，用于為氣流提供流動動力；換向組件，所述換向組件與風道組件連接，用于根據衣物護理機的功能需要來切換氣流的流動方向。

5.根據權利要求4所述的一種衣物護理機，其特征在于，所述風道組件包括進風風道(4)，所述進風風道(4)的一端與護理腔外部的空間連通，另一端與送風風道(5)和/或外排風道(6)連通。

6.根據權利要求5所述的一種衣物護理機，其特征在于，所述進風風道(4)的至少一部分風道結構與外排風道(6)的至少一部分風道結構以能夠進行氣流間壁式換熱的方式相鄰設置。

7.根據權利要求5所述的一種衣物護理機，其特征在于，所述風道組件包括自上至下依次連接的上蓋(1)、中間件(2)、下蓋(3)，所述中間件(2)、下蓋(3)之間形成送風風道(5)、外排風道(6)，所述下蓋(3)設有第二進風口(36)，所述第二進風口(36)的一側能夠與護理腔連通，另一側能夠分別與送風風道(5)、外排風道(6)連通，所述上蓋(1)、中間件(2)之間形成進風風道(4)。

8.根據權利要求7所述的一種衣物護理機，其特征在于，所述中間件(2)、下蓋(3)之間形成裝配腔(31)，所述風機(32)被設置在裝配腔(31)中，所述第二進風口(36)與風機(32)的進風側(321)直接連通，所述進風風道(4)與風機(32)的進風側(321)直接連通。

9.根據權利要求8所述的一種衣物護理機，其特征在于，所述風機(32)的出風側(322)分別與送風風道(5)的入口、外排風道(6)的入口連通，且風機(32)的出風側(322)設置換向組件，用于連通或切斷送風風道(5)、外排風道(6)中的任意一個。

10.一種衣物護理機的控制方法，其特征在于，所述控制方法應用于權利要求1-9任意一項所述的衣物護理機；所述控制方法包括：

技術總結
本發明提供了一種衣物護理機及其控制方法，所述衣物護理機包括：殼體，所述殼體具有護理腔，所述殼體內設置豎軌；洗護組件，以能夠沿著豎軌進行上下移動的方式與豎軌連接；所述洗護組件具有能夠靠近衣物和/或遠離衣物的洗護板，用于對衣物進行護理；風道系統，與護理腔、衣物護理機的外部環境連通，用于將護理腔內的蒸汽外排和/或為護理腔內的衣物提供氣流；衣架組件，用于掛載衣物，并能夠帶動衣物運動；本發明提高了衣物護理機的自動化程度，極大地降低了用戶護理衣物的勞動強度，同時用戶在取走已護理的衣物時也不會接觸到蒸汽，完全杜絕了因用戶接觸蒸汽造成的不適或燙傷，大大提高了用戶的使用體驗。

技術研發人員：周群
受保護的技術使用者：吉智（寧波）智能科技有限公司
技術研發日：
技術公布日：2025/4/24
