本發明涉及洗衣機，具體提供一種具有輔助進排水裝置的洗衣機及其控制方法。

背景技術：

1、目前市面上的洗衣機大多帶有一個進水口和一個排水口，在進行洗滌/漂洗時，通過進水口先向洗衣筒內注入一定的水量后進行洗滌/漂洗作業，作業完成后將水通過排水口排出；固定的排水口和進水口影響了洗衣機的進水和排水效率，進而影響洗滌時間；洗衣機在進水階段需要較長的時間進水，尤其在水壓不足的情況下，影響用戶的使用體驗；且在排水階段也需要較長的時間排水；而進水和排水階段的時間對于洗衣過程來說是無效的時間，因而通過盡量減少進水和排水所需要的時間，能夠提高洗衣機的效率，提高用戶的使用體驗。

2、目前洗衣機大多通過程序設計提高進水和排水的效率，這種方式優化的效果有限；即通過程序的改進只能在一定程度內進行優化；而通過對進排水裝置結構的改進結合程序的控制能夠取得很好的提高進排水效率的效果。

3、針對上述現有技術存在的問題，本領域技術人員亟需一種具有輔助進排水裝置的洗衣機及其控制方法。

4、本背景技術所公開的上述信息僅僅用于增加對本技術背景技術的理解，因此，其可能包括不構成本領域普通技術人員已知的現有技術。

技術實現思路

1、本發明旨在解決上述技術問題，即，解決現有洗衣機進水和排水效率比較低的問題。

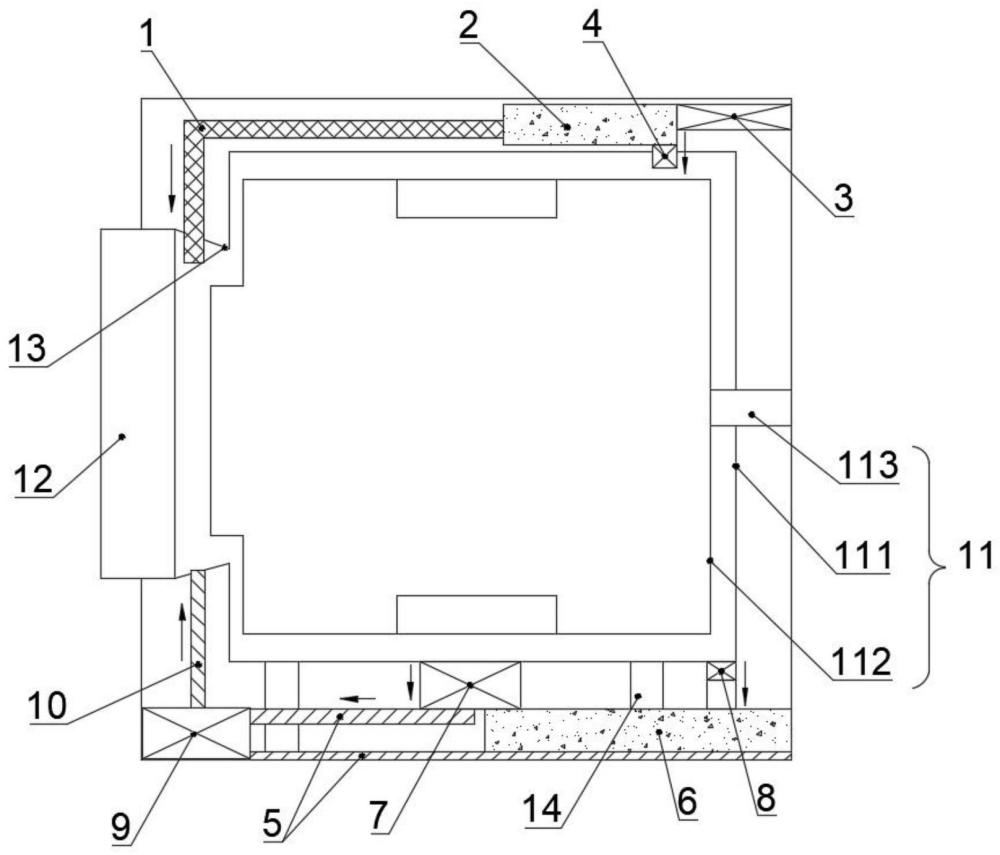

2、在第一方面，本發明提供一種具有輔助進排水裝置的洗衣機，包括洗衣筒以及與所述洗衣筒連通的進水管路和排水管路，還包括與所述洗衣筒連通的進水儲水箱和排水儲水箱；所述進水管路和所述進水儲水箱配置成在所述洗衣機的進水期間，能夠向所述洗衣筒內雙水路同時注水；所述排水管路和所述排水儲水箱配置成在所述洗衣機的排水期間，能夠自所述洗衣筒內雙水路同時排水。

3、在采用上述技術方案的情況下，本發明通過增設進水儲水箱和排水儲水箱輔助進排水，在洗衣機的非進水期間，洗衣機在進水儲水箱內預存儲水，從而在洗衣機的進水期間，同時通過進水管路和進水儲水箱雙水路對洗衣筒內進行注水，提高進水效率，此處的洗衣機進水期間指的是洗衣過程中洗衣筒內需要進水的階段；當洗衣機需要排水時，洗衣筒內的水同時通過向排水水路和排水儲水箱雙水路排出，提高排水效率，且排水儲水箱內的水可在后續階段擇機通過排水管路排出；從而本發明通過進水儲水箱和排水儲水箱輔助進行進排水作業能夠顯著提高進排水效率，提高用戶的使用體驗。

4、進一步地，還包括進水閥門和第一閥門，所述進水閥門用于控制自來水管路向所述進水管路或者所述進水儲水箱內注水，所述第一閥門用于控制所述進水儲水箱向所述洗衣筒內注水；在所述洗衣機的非進水期間，所述進水閥門控制自來水管路向所述進水儲水箱內注水；在所述洗衣機的進水期間，所述進水閥門控制自來水管路與所述進水管路連通，所述進水管路向所述洗衣筒內注水；同時所述進水儲水箱通過所述第一閥門控制向所述洗衣筒內注水。

5、在采用上述技術方案的情況下，本發明給出了采用雙水路進水的第一種實施方式；洗衣機的進水口設置有進水閥門，自來水管路與進水口連通；在非進水期間，進水閥門用于控制自來水管路向進水儲水箱內注水預存儲，在進水期間，進水閥門控制自來水管路通過進水管路向洗衣筒內注水，同時第一閥門控制進水儲水箱向洗衣筒內注水，從而通過雙水路同時注水提高進水效率。

6、進一步地，還包括進水閥門和第一閥門，所述進水閥門用于控制向所述進水儲水箱內注水；所述第一閥門用于控制所述進水儲水箱向所述洗衣筒內注水；所述進水管路的一端與所述進水儲水箱連通，所述進水管路的另一端與所述洗衣筒連通；在所述洗衣機的進水期間，所述進水儲水箱能夠通過所述進水管路和所述第一閥門同時向所述洗衣筒內雙水路注水。

7、在采用上述技術方案的情況下，本發明給出了采用雙水路進水的第二種實施方式；在非進水期間，進水閥門控制自來水管路向進水儲水箱內注水預存儲，在進水期間，自來水管路也向進水儲水箱內注水，同時進水管路自進水儲水箱向洗衣筒內注水，并且進水儲水箱通過第一閥門控制向洗衣筒內注水，即本實施方式的進水儲水箱能夠預先存水，在進水期間，進水儲水箱通過自來水管路進水，且同時通過進水管路和開啟第一閥門雙水路向洗衣筒內注水。

8、進一步地，還包括第二閥門，所述第二閥門用于控制所述洗衣筒向所述排水儲水箱內排水；所述洗衣筒的底部設置有排水口，所述排水口與所述排水管路連通；且所述排水儲水箱與所述排水管路連通；在所述洗衣機的排水期間，所述洗衣筒能夠通過所述排水口向所述排水管路以及通過所述第二閥門控制向所述排水儲水箱內雙水路同時排水。

9、在采用上述技術方案的情況下，本發明的洗衣機在排水期間，第一路是自排水口通過排水管路排水，第二路是打開第二閥門，向排水儲水箱內排水，且排水儲水箱與排水管路連通，能夠在后續階段通過排水管路排出，從而本技術通過增設排水儲水箱進行雙水路排水能夠顯著提高排水效率；并且本領域技術人員還可以在排水口設置排水閥門進行控制。

10、進一步地，還包括排水泵，所述排水管路上設置有所述排水泵，所述排水泵用于所述洗衣筒或者所述排水儲水箱的排水。

11、在采用上述技術方案的情況下，本發明通過排水泵能夠加快將洗衣筒或者排水儲水箱內的水排出。

12、進一步地，還包括循環管路，所述排水泵的出水端通過所述循環管路與所述洗衣筒連通。

13、在采用上述技術方案的情況下，本發明的排水儲水箱內的水還可以通過排水泵和循環管路排至洗衣筒內循環使用，從而能夠達到節水/省水的效果。

14、進一步地，所述進水儲水箱和所述排水儲水箱均安裝于所述洗衣機的內部，且所述進水儲水箱位于所述洗衣筒的上方位置，所述排水儲水箱位于所述洗衣筒的下方位置。

15、在第二方面，本發明還提供了一種上述具有輔助進排水裝置的洗衣機控制方法，所述方法包括以下步驟：步驟s1，檢測洗衣機是否在進水期間；步驟s2，若否，則所述洗衣機控制向進水儲水箱內進水；步驟s3，若是，則通過進水管路和所述進水儲水箱同時向洗衣筒內雙水路注水；步驟s4，檢測所述洗衣機是否在排水期間；步驟s5，若是，所述洗衣筒通過排水管路和排水儲水箱雙水路同時排水；

16、進一步地，所述方法還包括：步驟s6，檢測所述排水管路是否自所述洗衣筒內排水完成；步驟s7，若是，則所述排水儲水箱通過所述排水管路進行排水。

17、進一步地，所述步驟s7中的“所述排水儲水箱通過所述排水管路進行排水”具體包括：所述排水管路上設置有排水泵，所述排水儲水箱內的水通過所述排水泵循環排至洗衣筒內；或者所述排水儲水箱內的水通過所述排水泵排至外界。

18、在采用上述技術方案的情況下，本發明的有益效果是：

19、(1)本發明的洗衣機采用雙水路注水和雙水路排水的技術方案，能夠顯著提高進水和排水效率；具體的，通過增設進水儲水箱，在洗衣機非進水期間，進水閥門控制向進水儲水箱內進水預存儲，在洗衣機進水期間，打開進水閥門和第一閥門，通過進水管路和進水儲水箱雙水路同時向洗衣筒內注水；在洗衣機排水期間，打開排水閥門和第二閥門，洗衣筒同時向排水管路和排水儲水箱內雙水路排水，且在檢測排水管路的排水泵無水可排后即將洗衣筒內的水排凈后，排水儲水箱內的水通過排水管路和排水泵排出；

20、(2)本發明的排水儲水箱內的水能夠循環利用，具體的在洗滌/漂洗水比較干凈的情況下，將比較干凈的洗滌/漂洗水排至排水儲水箱內，當需要循環使用時，排水儲水箱內的水能夠通過排水泵和循環管路排至洗衣筒內洗滌衣物循環利用，從而本發明通過設置排水儲水箱和循環管路能夠達到省水的效果；尤其在連續洗衣的過程中，上一次的漂洗水能夠存儲至排水儲水箱內在經過過濾處理后或者直接用于本次衣物的洗滌用水，起到節水/省水的效果。
