本發明屬于洗滌設備領域，具體地說，涉及一種微線屑收集裝置、控制方法及洗滌設備。

背景技術：

1、微線屑是在衣物洗滌過程中，衣物與衣物、衣物與洗衣機之間摩擦脫落的衣物纖維碎屑。較大的微線屑具有幾毫米長的尺寸，排入水中后會進入土壤，造成土壤板結，影響農作物生長。較小的微線屑尺寸僅為幾微米，加之目前化纖類衣物的廣泛普及，其洗滌過程中產生的微線屑又稱之為微塑料，可隨食物鏈進入人體血液。

2、目前，研究人員已經在胚胎血液中發現了上述微線屑。盡管微線屑對人體造成的直接健康影響尚不明確，但出于對人類健康的長遠考慮，在一些地區已經對微線屑的排放實現逐級管理，力求從源頭上切斷微線屑排放。因此，只能對洗衣機等洗滌設備加以改進，對洗滌過程中產生的微線屑進行過濾及收集。

3、現有應用于洗滌設備中用于收集微線屑的裝置，往往需要在過濾后由用戶手動對存儲線屑的容腔進行清理。而且一般情況下，上述裝置是將微線屑與更大尺寸的粗線屑一同過濾出來，造成線屑的積累速度較快，需要用戶經常手動清理。但在目前的方案中，過濾出的線屑往往在濕度較大的狀態下就被收集起來，甚至在過濾過程中，很容易有部分水隨線屑一同進入上述容腔中，導致收集的線屑長期處于潮濕環境中，進而容易發霉而產生異味，這就造成用戶清理線屑時的體驗很差。

4、有鑒于此，特提出本發明。

技術實現思路

1、本發明要解決的技術問題在于克服現有技術的不足，提供一種微線屑收集裝置、控制方法及洗滌設備，可以減少甚至避免水流進入存儲微線屑的腔室，提高了微線屑儲存環境的干燥度，防止微線屑儲存過程中發霉產生異味，壓縮微線屑的體積，并減少用戶清理次數，甚至是完全無需用戶清理。

2、為解決上述技術問題，本發明采用技術方案的基本構思是：

3、一種微線屑收集裝置，包括：

4、收集單元，包括設置有過濾部的收集筒，以及沿所述收集筒的軸線方向延伸設置的轉軸，所述轉軸沿其軸線可活動地安裝在收集筒內，轉軸的側壁上設置螺旋片；

5、儲存單元，設置在所述收集筒的第一端，所述收集筒和儲存單元之間設置可開閉的密封組件；

6、穿刺部，設置在所述轉軸靠近密封組件的一端，用于隨所述轉軸沿軸線運動，頂開所述密封組件以導通所述收集筒與儲存單元；

7、所述螺旋片用于隨所述轉軸轉動，將收集筒內積累的微線屑送入所述儲存單元。

8、進一步地，所述密封組件包括彈性材料制成的密封閥片，所述密封閥片密封安裝在儲存單元與收集筒相連通的位置，密封閥片上設置切口；

9、所述穿刺部隨轉軸運動，經所述切口穿過所述密封閥片，所述密封閥片在所述切口的位置處形成導通所述收集筒與儲存單元的間隙。

10、進一步地，所述微線屑收集裝置還包括壓縮件，設置在收集筒內部靠近收集筒的第一端，可隨轉軸產生沿收集筒軸線方向的運動；

11、所述壓縮件具有朝向所述密封組件直徑逐漸縮小的漏斗狀結構，在所述漏斗狀結構的小直徑端形成所述穿刺部；

12、所述漏斗狀結構內部具有內徑逐漸縮小的壓縮通道，用于由其大直徑端接收隨螺旋片的轉動送入的微線屑，所述微線屑經過所述壓縮通道被壓縮后，由壓縮通道的小直徑端排出進入所述儲存單元。

13、在上述方案中，微線屑經壓縮通道被壓縮后，密度提高、體積減小，再送入儲存單元進行存儲，大幅度減少了微線屑所占用的空間，可以減少用戶進行清理的次數，甚至是完全無需用戶清理。

14、進一步地，所述收集筒的第二端設置中部具有螺紋孔的端蓋，所述轉軸遠離密封組件的一端設置軸頭，所述軸頭安裝在所述螺紋孔中；

15、所述軸頭沿軸向的中部具有螺紋段，所述螺紋段與所述螺紋孔螺紋配合連接；所述軸頭在螺紋段的兩側均為不設置螺紋結構的光軸段，所述光軸段的直徑小于所述螺紋孔中的內螺紋頂端所圍成的直徑；

16、優選地，所述微線屑收集裝置還包括傳動軸，用于帶動所述轉軸繞自身軸線轉動；所述軸頭上設置連接孔，所述傳動軸的一端沿軸向可滑動地插設于所述連接孔中，且與所述連接孔在周向上限位配合。

17、進一步地，所述過濾部設置在收集筒的側壁底壁，且與收集筒的兩端均間隔設置；

18、所述螺旋片沿轉軸軸線的設置范圍至少由所述過濾部與收集筒第一端之間的區域延伸至所述過濾部與收集筒第二端之間的區域；

19、優選地，所述過濾部的下方設置集水槽，用于接收由所述出水口排出的過濾后的水。

20、進一步地，所述微線屑收集裝置還包括第一加熱部，設置在所述收集筒外側，靠近收集筒第一端的區域；和/或，所述微線屑收集裝置還包括第二加熱部，設置在所述收集筒外側，靠近收集筒第二端的區域。

21、進一步地，所述收集筒的側壁上設置進水口，所述進水口設置在收集筒側壁的上部區域，進水口向下的投影與所述轉軸錯開設置。

22、進一步地，所述收集筒的軸線相對水平方向傾斜設置，所述收集筒的第一端高于所述收集筒的第二端。

23、一種上述所述微線屑收集裝置的控制方法，包括：

24、驅動所述轉軸向第一方向轉動并沿軸線靠近密封組件，帶動穿刺部運動頂開所述密封組件；所述轉軸繼續向第一方向轉動，所述螺旋片隨轉軸轉動，將收集筒內積累的微線屑經頂開的密封組件送入所述儲存單元；

25、以及，驅動所述轉軸向與所述第一方向相反的第二方向轉動并沿軸線遠離密封組件，穿刺部在一彈性件的作用下與密封組件分離，密封組件保持封堵狀態；所述螺旋片隨轉軸轉動，將收集筒內積累的微線屑向遠離密封組件的方向輸送并擠壓脫水。

26、一種洗滌設備，包括上述所述的微線屑收集裝置。

27、采用上述技術方案后，本發明與現有技術相比具有以下有益效果。

28、本發明中，微線屑收集裝置在收集筒和儲存單元之間設置有密封組件，只有在需要向儲存單元中送入微線屑時，才通過穿刺部頂開密封組件，從而導通收集筒和儲存單元，如此，在不需要送入線屑時，可以避免收集筒內的水流或濕氣進入儲存單元，提高了儲存單元中所存儲微線屑的干燥程度，避免了微線屑過于潮濕而發霉的問題。

29、本發明中，收集筒內積累的微線屑經過壓縮件中的壓縮通道被送入儲存單元，可以對微線屑起到壓縮效果，很大程度上地縮小微線屑的體積，從而有助于提高儲存單元中可存儲的微線屑量。而且在壓縮的過程中，還可以進一步將微線屑攜帶的水分擠出，進一步提高了儲存單元內的干燥程度。

30、本發明中，收集筒的出水口與收集筒的兩端均具有間隔，收集的微線屑主要集中在收集筒的中部區域，通過控制轉軸的轉動方向，既可以向儲存單元所在的一端輸送微線屑進行儲存，也可以向遠離儲存單元的一端輸送并擠壓微線屑，降低微線屑的含水量后再送入儲存單元。通過第一加熱部和/或第二加熱部的設置，還可以對積累于收集筒內的微線屑先進行烘干，烘干后再送入儲存單元，最大程度上保證了儲存單元內微線屑的干燥程度。

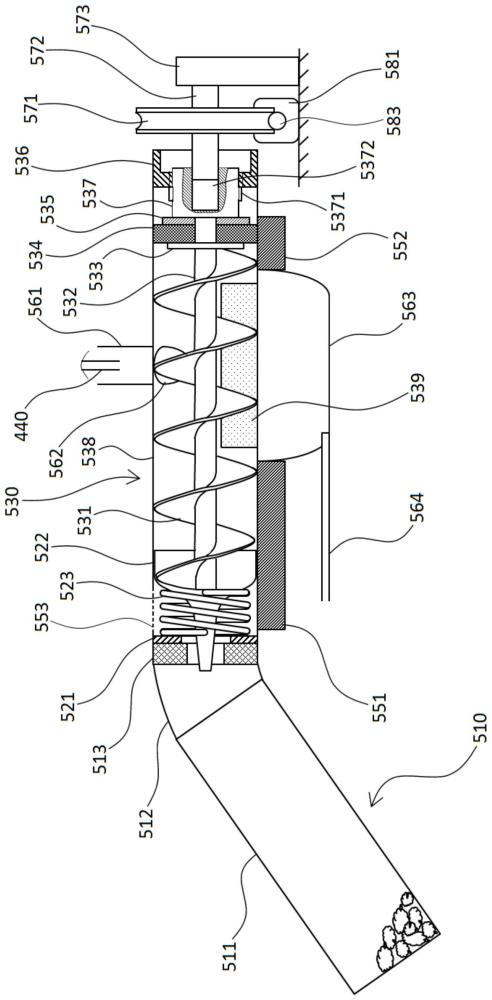

31、下面結合附圖對本發明的具體實施方式作進一步詳細的描述。
