本技術涉及滾筒洗衣機，具體為一種滾筒洗衣機下排水裝置。

背景技術：

1、在滾筒洗衣機的洗滌過程中，洗衣機內部會充滿水以浸泡和洗滌衣物，當洗滌程序完成后，這些水需要通過排水裝置被排出，以便進行下一輪的漂洗、脫水或其他程序。

2、傳統的滾筒洗衣機在排水時，通常需要用戶手動操作排水閥或相關部件，如旋轉排水電動機凸輪等，以實現排水，這種操作不僅繁瑣，而且增加了用戶的使用難度，并且也無法根據洗衣程序的需求自動調控排水速度和時間，這導致用戶需要時刻關注洗衣機的排水情況，十分不利于操作的便捷性和效率。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種滾筒洗衣機下排水裝置，解決了傳統排水方式需要用戶手動操作排水閥或相關部件，操作繁瑣效率低下的問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種滾筒洗衣機下排水裝置，包括排水閥體和電動牽引器，排水閥體上設置有密封排水控制組件，密封排水控制組件用于控制自動排水和密封，密封排水控制組件包括閥桿、橡膠密封碗、彈簧和密封圈；

5、電動牽引器內設置有電動絞盤，閥桿與電動牽引器的電動絞盤之間固定連接有牽引繩，電動牽引器能夠帶動牽引繩收縮和升降；

6、密封排水控制組件還包括有進水彎管，進水彎管固定連接在排水閥體的下表面，閥桿設置在排水閥體上，進水彎管與排水閥體之間形成了密封凸沿，橡膠密封碗固定連接在閥桿的下端；

7、橡膠密封碗的截面為幾字形，橡膠密封碗的中心豎直部分為圓錐面，橡膠密封碗的下端表面用于對密封凸沿密封。

8、優選的，所述排水閥體上螺紋連接有密封閥蓋，密封圈固定連接在密封閥蓋內，密封圈的內表面與橡膠密封碗的外圓錐面相適配，彈簧套設在橡膠密封碗的中心豎直部分上，彈簧位于橡膠密封碗的下邊緣部分和密封圈的橫板之間，彈簧用于帶動橡膠密封碗的下端始持續與密封凸沿密封。

9、優選的，所述排水閥體的外表面一體成型有出水孔，出水孔用于外接下水管道排水，排水閥體的外表面一體成型有堵孔。

10、優選的，所述堵孔上設置有密封堵蓋，堵孔用于外接其他管道以適配其他的功能元件，排水閥體的外表面一體成型有溢水口，溢水口上固定安裝有溢水閥，溢水閥用于控制多余的水流溢出。

11、優選的，所述進水彎管的一端開口為進水口，進水口與滾筒洗衣機的排水管道固定連接，進水彎管的另一端開口處固定安裝有氣室，氣室用于排出氣體調節水位，氣室的出氣端傾斜向上設置且其上設置有用于檢測排出氣流的檢測器。

12、優選的，所述排水閥體上固定安裝有安裝支架，安裝支架用于將排水閥體安裝固定電動牽引器上固定連接有同樣的安裝支架。

13、(三)有益效果

14、與現有技術相比，本實用新型提供了一種滾筒洗衣機下排水裝置，具備以下有益效果：

15、1、該滾筒洗衣機下排水裝置，通過一系列結構的運轉能夠使得滾筒洗衣機的排水能夠準確地打開和關閉排水通道，實現對排水過程的精準控制，避免了傳統排水方式中傳統方式依賴簡單的機械結構或人工操作，無法實現排水量的精確控制的問題，并且整個排水過程由電動牽引器自動完成，無需人工操作，提高了操作的便捷性和效率。

16、2、該滾筒洗衣機下排水裝置，橡膠密封碗與密封凸沿相適配密封后，排水閥體內會有部分殘余水，這部分殘余的水會從溢水口流出，這能夠使得排水閥體內能的多余廢水能夠得到有效的排出，避免了排水閥體內廢水殘留導致的部件被腐蝕，降低使用壽命的問題，在一定程度上提高了的該排水裝置的使用穩定性。

技術特征：

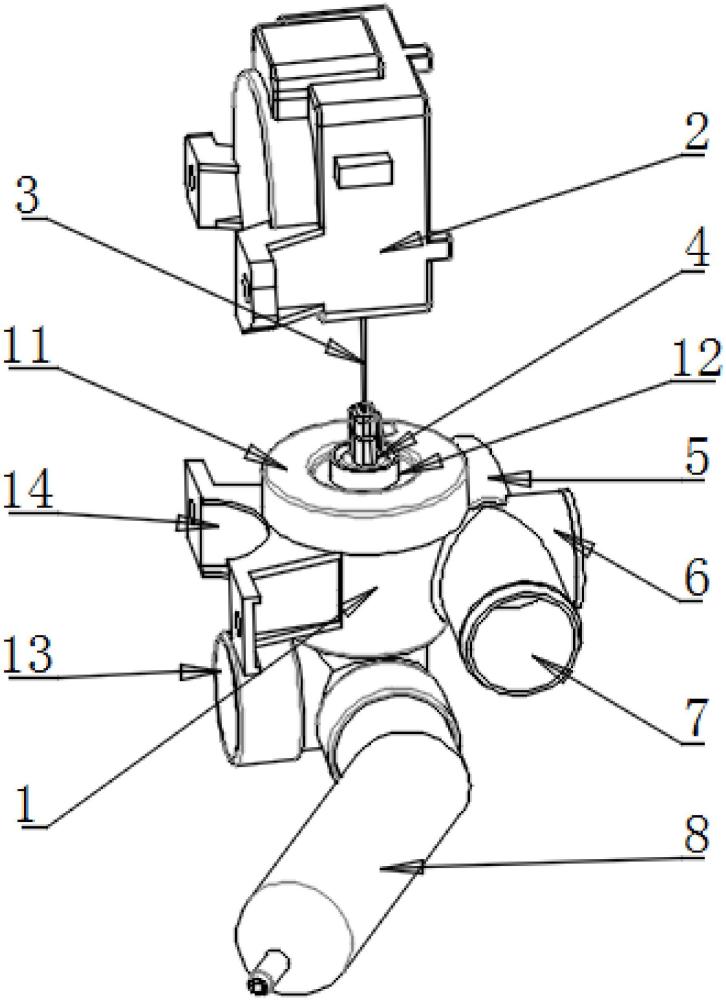

1.一種滾筒洗衣機下排水裝置，其特征在于：包括排水閥體(1)和電動牽引器(2)，排水閥體(1)上設置有密封排水控制組件，密封排水控制組件用于控制自動排水和密封，密封排水控制組件包括閥桿(4)、橡膠密封碗(9)、彈簧(10)和密封圈(12)；

2.根據權利要求1所述的一種滾筒洗衣機下排水裝置，其特征在于：所述排水閥體(1)上螺紋連接有密封閥蓋(11)，密封圈(12)固定連接在密封閥蓋(11)內，密封圈(12)的內表面與橡膠密封碗(9)的外圓錐面相適配，彈簧(10)套設在橡膠密封碗(9)的中心豎直部分上，彈簧(10)位于橡膠密封碗(9)的下邊緣部分和密封圈(12)的橫板之間，彈簧(10)用于帶動橡膠密封碗(9)的下端始持續與密封凸沿(15)密封。

3.根據權利要求1所述的一種滾筒洗衣機下排水裝置，其特征在于：所述排水閥體(1)的外表面一體成型有出水孔(7)，出水孔(7)用于外接下水管道排水，排水閥體(1)的外表面一體成型有堵孔(6)。

4.根據權利要求3所述的一種滾筒洗衣機下排水裝置，其特征在于：所述堵孔(6)上設置有密封堵蓋，堵孔(6)用于外接其他管道以適配其他的功能元件，排水閥體(1)的外表面一體成型有溢水口(5)，溢水口(5)上固定安裝有溢水閥，溢水閥用于控制多余的水流溢出。

5.根據權利要求1所述的一種滾筒洗衣機下排水裝置，其特征在于：所述進水彎管(13)的一端開口為進水口，進水口與滾筒洗衣機的排水管道固定連接，進水彎管(13)的另一端開口處固定安裝有氣室(8)，氣室(8)用于排出氣體調節水位，氣室(8)的出氣端傾斜向上設置且其上設置有用于檢測排出氣流的檢測器。

6.根據權利要求1所述的一種滾筒洗衣機下排水裝置，其特征在于：所述排水閥體(1)上固定安裝有安裝支架(14)，安裝支架(14)用于將排水閥體(1)安裝固定電動牽引器(2)上固定連接有同樣的安裝支架(14)。

技術總結
本技術涉及滾筒洗衣機技術領域，且公開了一種滾筒洗衣機下排水裝置，包括包括排水閥體和電動牽引器，排水閥體上設置有密封排水控制組件，密封排水控制組件用于控制自動排水和密封，密封排水控制組件包括閥桿、橡膠密封碗、彈簧和密封圈，電動牽引器內設置有電動絞盤，閥桿與電動牽引器的電動絞盤之間固定連接有牽引繩，通過一系列結構的運轉能夠使得滾筒洗衣機的排水能夠準確地打開和關閉排水通道，實現對排水過程的精準控制，避免了傳統排水方式中傳統方式依賴簡單的機械結構或人工操作，無法實現排水量的精確控制的問題，并且整個排水過程由電動牽引器自動完成，無需人工操作，提高了操作的便捷性和效率。

技術研發人員：周雄,孫曉琴
受保護的技術使用者：上海雄文新材料科技有限公司
技術研發日：20240703
技術公布日：2025/4/28
