本技術涉及服飾裁剪，尤其涉及一種女士背心裁剪設備。

背景技術：

1、女士運動背心是由多塊布料拼接縫紉制成的，因此女士運動背心在加工過程中需要使用裁剪設備對布料進行裁剪，裁剪出合適的形狀便于縫制女士運動背心，現有技術中裁剪設備對加工女士背心的布料進行裁剪的時候，通常需要將多塊布料疊放在一起置于裁剪臺上，然而，由于布料的質地相對柔軟，疊放在一起的布料內部可能存在部分布料折疊的現象，因此在裁剪過程中可能導致部分布料受損，從而增加了生產成本，為此，本實用新型改進了在裁剪之間及時對存在折疊問題的布料進行檢測。

技術實現思路

1、本公開實施例涉及一種女士背心裁剪設備，四處固定插桿處于布料的四個角向下移動進行固定，則固定插桿底部一側的布料層數傳感器在固定插桿向下移動的過程性對貫穿的布料層數進行檢測，檢測布料四個角位置的布料數量是否相同，當出現檢測數量不統一的時候?qū)Σ剂现写嬖诘恼郫B的布料進行整理，保證多塊布料整齊的完成裁剪，多塊布料裁剪的尺寸相同，并且不會因此折疊的布料造成損壞的問題，減少布料損耗造成成本升高的問題。

2、本公開第一方面，提供了一種女士背心裁剪設備，具體包括：裁剪臺，所述裁剪臺為矩形結構，且裁剪臺底部邊緣夾角的位置安裝有支架，且裁剪臺頂部邊緣夾角的位置安裝有連接板，連接板的頂部安裝有固定頂板；所述固定頂板的頂部安裝有三處驅動缸，且固定頂板頂部?jī)蓚?cè)驅動缸的輸出端上安裝有活動板；所述活動板為矩形框架結構，且活動板的側面滑動安裝在裁剪臺頂部連接板的內側；所述固定頂板頂部中間位置的驅動缸底部輸出端上安裝有下壓板；所述下壓板的頂部開設有導向縱槽和導向橫槽。

3、進一步的，所述裁剪臺的頂部開設有導向滑槽；所述導向滑槽的內端連通在一起，且導向滑槽的內部滑動安裝有限位滑板；所述裁剪臺的頂部滑動安裝有平鋪載板。

4、進一步的，所述平鋪載板為中空的矩形結構，且平鋪載板的頂部設有收集槽，且平鋪載板的底部與限位滑板的頂部相連接，且平鋪載板頂部的外側位置設有圍欄；所述平鋪載板的前端安裝有碎屑吸收模塊。

5、進一步的，所述活動板的頂部轉動安裝有兩處驅動桿；所述驅動桿的外側安裝有驅動板；所述驅動板的底部安裝有固定插桿；所述固定插桿的底部一側安裝有布料層數傳感器。

6、進一步的，所述下壓板的頂部?jī)蓚?cè)通過軸承座轉動安裝有旋轉桿；所述導向縱槽的內部滑動安裝有前后夾具的頂部；所述前后夾具的兩端安裝在旋轉桿的外側，且兩處前后夾具的底部夾持在裁剪模具的前后兩側。

7、進一步的，所述前后夾具頂端的一側轉動安裝有翻轉板；所述翻轉板的側面設有開孔；所述導向橫槽的內部滑動安裝有左右夾具的頂部；所述左右夾具的底部夾持安裝在裁剪模具的左右兩側。

8、進一步的，所述左右夾具的頂端一側轉動安裝有旋轉板；所述旋轉板的外端安裝有定位桿，且旋轉板的外端通過彈簧與翻轉板的外端相連接；所述定位桿為圓柱形結構，且定位桿貫穿滑動安裝在翻轉板側面的開孔內。

9、本實用新型提供了一種女士背心裁剪設備，具有如下有益效果：

10、本實用新型在使用時，通過使用固定插桿上的布料層數傳感器在對疊放在一起的布料進行固定的過程中完成布料層數的檢測，在對女士運動背心布料進行裁剪的時候，裁剪的多塊布料疊放在平鋪載板的頂部，四處固定插桿處于布料的四個角向下移動進行固定，則固定插桿底部一側的布料層數傳感器在固定插桿向下移動的過程性對貫穿的布料層數進行檢測，檢測布料四個角位置的布料數量是否相同，當出現檢測數量不統一的時候?qū)Σ剂现写嬖诘恼郫B的布料進行整理，保證多塊布料整齊的完成裁剪，多塊布料裁剪的尺寸相同，并且不會因此折疊的布料造成損壞的問題，減少布料損耗造成成本升高的問題。

11、此外，通過調節前后夾具和左右夾具的位置可以對不同尺寸的裁剪模具進行固定，在對女士運動背心布料進行裁剪的時候，在對不同尺寸的裁剪模具進行更換的時候，轉動旋轉桿可以驅動前后夾具對裁剪模具的前后兩側進行固定，則通過定位桿帶動左右夾具對裁剪模具的左右兩側進行固定，使得裁剪模具固定在中間位置，保證裁剪模具向下移動的時候準確的對布料進行裁剪，裁剪模具更換起來比較便捷，可以完成不同齒輪的裁剪工作。

技術特征：

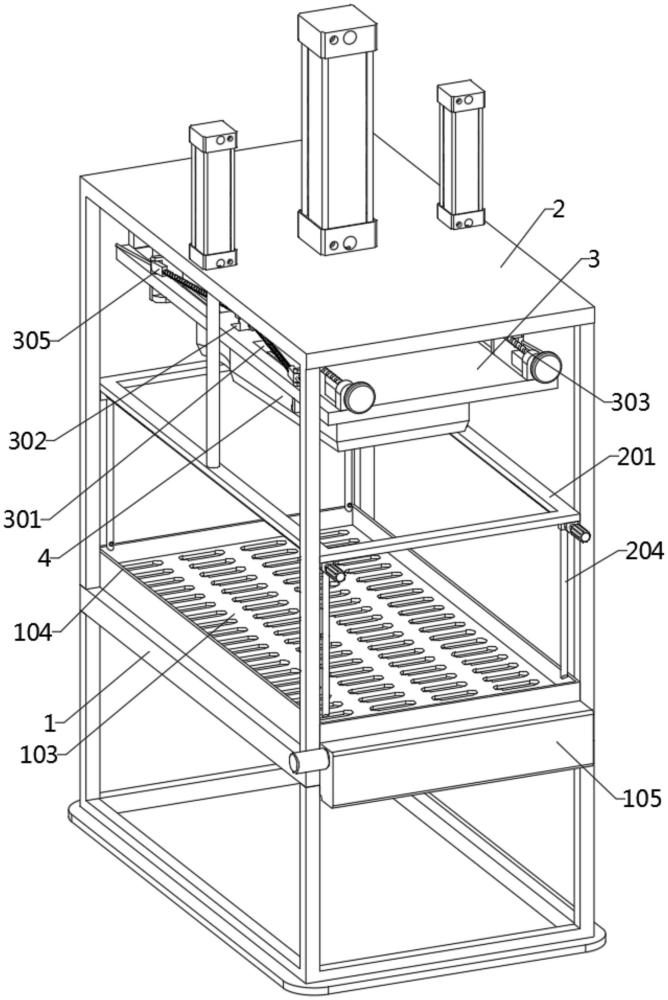

1.一種女士背心裁剪設備，包括：裁剪臺(1)，所述裁剪臺(1)底部邊緣夾角的位置安裝有支架，且裁剪臺(1)頂部邊緣夾角的位置安裝有連接板，連接板的頂部安裝有固定頂板(2)；其特征在于，所述固定頂板(2)的頂部安裝有三處驅動缸，且固定頂板(2)頂部?jī)蓚?cè)驅動缸的輸出端上安裝有活動板(201)；所述活動板(201)的側面滑動安裝在裁剪臺(1)頂部連接板的內側；所述固定頂板(2)頂部中間位置的驅動缸底部輸出端上安裝有下壓板(3)；所述下壓板(3)的頂部開設有導向縱槽(301)和導向橫槽(302)。

2.根據權利要求1所述的一種女士背心裁剪設備，其特征在于，所述裁剪臺(1)的頂部開設有導向滑槽(101)；所述導向滑槽(101)的內端連通在一起，且導向滑槽(101)的內部滑動安裝有限位滑板(102)；所述裁剪臺(1)的頂部滑動安裝有平鋪載板(103)。

3.根據權利要求2所述的一種女士背心裁剪設備，其特征在于，所述平鋪載板(103)的頂部設有收集槽，且平鋪載板(103)的底部與限位滑板(102)的頂部相連接，且平鋪載板(103)頂部的外側位置設有圍欄(104)；所述平鋪載板(103)的前端安裝有碎屑吸收模塊(105)。

4.根據權利要求3所述的一種女士背心裁剪設備，其特征在于，所述活動板(201)的頂部轉動安裝有兩處驅動桿(202)；所述驅動桿(202)的外側安裝有驅動板(203)；所述驅動板(203)的底部安裝有固定插桿(204)；所述固定插桿(204)的底部一側安裝有布料層數傳感器(205)。

5.根據權利要求4所述的一種女士背心裁剪設備，其特征在于，所述下壓板(3)的頂部?jī)蓚?cè)通過軸承座轉動安裝有旋轉桿(303)；所述導向縱槽(301)的內部滑動安裝有前后夾具(304)的頂部；所述前后夾具(304)的兩端安裝在旋轉桿(303)的外側，且兩處前后夾具(304)的底部夾持在裁剪模具(4)的前后兩側。

6.根據權利要求5所述的一種女士背心裁剪設備，其特征在于，所述前后夾具(304)頂端的一側轉動安裝有翻轉板(305)；所述翻轉板(305)的側面設有開孔；所述導向橫槽(302)的內部滑動安裝有左右夾具(306)的頂部；所述左右夾具(306)的底部夾持安裝在裁剪模具(4)的左右兩側。

7.根據權利要求6所述的一種女士背心裁剪設備，其特征在于，所述左右夾具(306)的頂端一側轉動安裝有旋轉板(307)；所述旋轉板(307)的外端安裝有定位桿(308)，且旋轉板(307)的外端通過彈簧與翻轉板(305)的外端相連接；所述定位桿(308)貫穿滑動安裝在翻轉板(305)側面的開孔內。

技術總結
本技術提供一種女士背心裁剪設備，涉及服飾裁剪技術領域，包括：裁剪臺，所述裁剪臺頂部邊緣夾角的位置安裝有連接板，連接板的頂部安裝有固定頂板；所述固定頂板的頂部安裝有三處驅動缸，且固定頂板頂部?jī)蓚?cè)驅動缸的輸出端上安裝有活動板；所述活動板的側面滑動安裝在裁剪臺頂部連接板的內側；所述固定頂板頂部中間位置的驅動缸底部輸出端上安裝有下壓板。通過使用固定插桿上的布料層數傳感器在對疊放在一起的布料進行固定的過程中完成布料層數的檢測，保證多塊布料整齊的完成裁剪，解決了裁剪設備對女士背心布料裁剪時，疊放在一起的布料內部可能存在部分布料折疊的現象，導致部分布料受損，增加了生產成本的問題。

技術研發人員：李佐生,郉凱茵,王燕妮
受保護的技術使用者：何記品牌營銷（廣州）有限公司
技術研發日：20240620
技術公布日：2025/4/28
