本技術涉及衣服成品壓花，具體為雙頭成品衣矽膠機。

背景技術：

1、眾所周知，在服裝加工時需要對衣服進行壓花，現階段市場上一種專門針對成品衣壓花、壓凹凸的一種機型，針對歐美國家大尺碼衣服成品壓花。

2、現有技術所使用的設備，在對衣服進行壓花前，為了保證壓花的效果，需要使用到治具來固定衣服，這種固定的方式需要工作人員確定好所固定的位置，且現有技術一般為單工位，單工位所壓花效率較低。

3、因此亟需一種雙工位，方便工作人員獨立操作，且方便固定衣服位置的機器。

技術實現思路

1、本實用新型的目的在于提供雙頭成品衣矽膠機，以解決上述背景技術中提出的現有技術需要使用到治具來固定衣服，且一般為單工位，單工位所壓花效率較低的問題。為實現上述目的，本實用新型提供如下技術方案：雙頭成品衣矽膠機，包括機架焊接體，所述機架焊接體的頂部固定連接有機頭焊接體，所述機頭焊接體的頂部固定連接有頂端蓋板，所述機頭焊接體的一側設置有熱壓組件一，所述熱壓組件一包括油缸連接盤一，所述油缸連接盤一設置在機頭焊接體的一側，所述油缸連接盤一的底部固定連接有連接板一，所述連接板一頂部的兩側固定連接有導向柱一，所述連接板一底部固定連接有上發熱板一，所述上發熱板一底部的下側設置有下發熱板一。

2、進一步優選的，所述頂端蓋板頂部的一側固定連接有熏油缸一，所述機頭焊接體的另一側設置有熱壓組件二，所述熱壓組件二包括油缸連接盤二，能夠根據客戶的需求，使用雙工位對成品衣進行印花工作，無需使用治具固定衣服，能夠直接壓花成品，能夠減少成本，提升了工作效率，增加了實用性。

3、進一步優選的，所述油缸連接盤二設置在機頭焊接體的另一側，所述油缸連接盤二的底部固定連接有連接板二，所述連接板二頂部的兩側固定連接有導向柱二，導向柱二用于對油缸連接盤二移動位置的導向工作。

4、進一步優選的，所述連接板二底部固定連接有上發熱板二，所述上發熱板二底部的下側設置有下發熱板二，下發熱板二發熱與發熱的上發熱板之間配合，能夠對衣服進行熱壓工作。

5、進一步優選的，所述頂端蓋板頂部的另一側固定連接有熏油缸二，所述機架焊接體的正表面活動連接有門板，使用到熱壓組件一和熱壓組件二對成品一進行熱壓作業，雙工位的設置，方便工作人員獨立操作，能夠提高產值，縮減生產時間，大大增加了使用時的實用性。

6、進一步優選的，所述機架焊接體的一側設置有電箱面板，所述電箱面板底部的下側設置有側門，工作人員可通過電箱面板來控制裝置的運行。

7、與現有技術相比，本實用新型的有益效果：

8、本實用新型中，能夠根據客戶的需求，使用雙工位對成品衣進行印花工作，無需使用治具固定衣服，能夠直接壓花成品，能夠減少成本，提升了工作效率，增加了實用性。

9、本實用新型中，使用到熱壓組件一和熱壓組件二對成品一進行熱壓作業，雙工位的設置，方便工作人員獨立操作，能夠提高產值，縮減生產時間，大大增加了使用時的實用性。

技術特征：

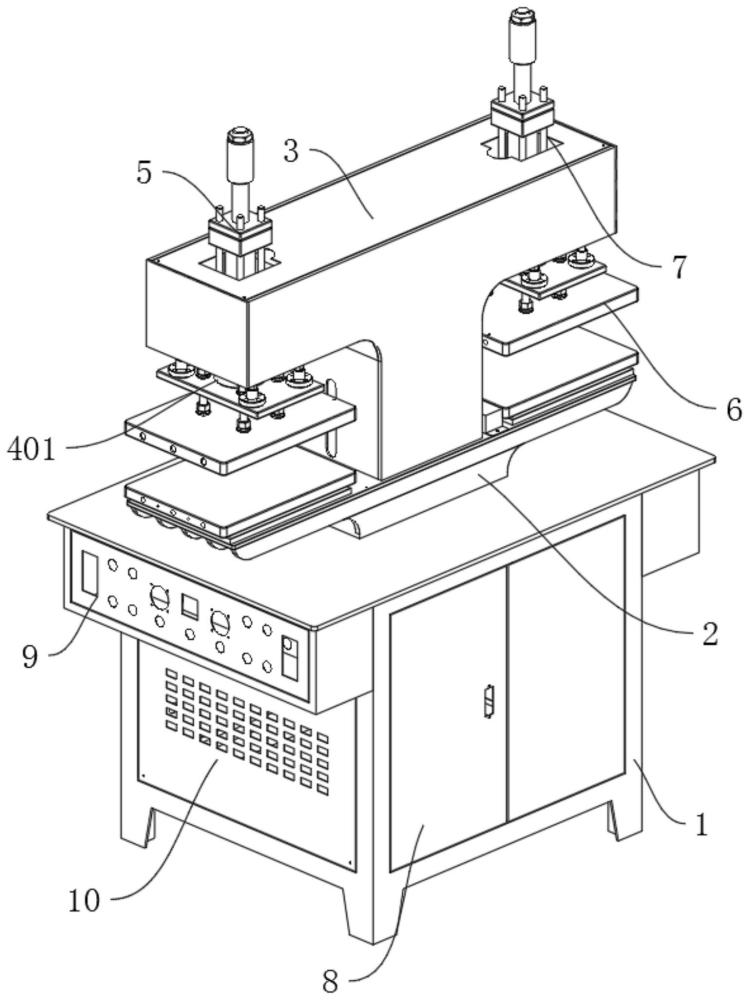

1.雙頭成品衣矽膠機，包括機架焊接體(1)，其特征在于：所述機架焊接體(1)的頂部固定連接有機頭焊接體(2)，所述機頭焊接體(2)的頂部固定連接有頂端蓋板(3)，所述機頭焊接體(2)的一側設置有熱壓組件一(4)，所述熱壓組件一(4)包括油缸連接盤一(401)，所述油缸連接盤一(401)設置在機頭焊接體(2)的一側，所述油缸連接盤一(401)的底部固定連接有連接板一(403)，所述連接板一(403)頂部的兩側固定連接有導向柱一(402)，所述連接板一(403)底部固定連接有上發熱板一(404)，所述上發熱板一(404)底部的下側設置有下發熱板一(405)。

2.根據權利要求1所述的雙頭成品衣矽膠機，其特征在于：所述頂端蓋板(3)頂部的一側固定連接有熏油缸一(5)，所述機頭焊接體(2)的另一側設置有熱壓組件二(6)，所述熱壓組件二(6)包括油缸連接盤二(601)。

3.根據權利要求2所述的雙頭成品衣矽膠機，其特征在于：所述油缸連接盤二(601)設置在機頭焊接體(2)的另一側，所述油缸連接盤二(601)的底部固定連接有連接板二(603)，所述連接板二(603)頂部的兩側固定連接有導向柱二(602)。

4.根據權利要求3所述的雙頭成品衣矽膠機，其特征在于：所述連接板二(603)底部固定連接有上發熱板二(604)，所述上發熱板二(604)底部的下側設置有下發熱板二(605)。

5.根據權利要求4所述的雙頭成品衣矽膠機，其特征在于：所述頂端蓋板(3)頂部的另一側固定連接有熏油缸二(7)，所述機架焊接體(1)的正表面活動連接有門板(8)。

6.根據權利要求5所述的雙頭成品衣矽膠機，其特征在于：所述機架焊接體(1)的一側設置有電箱面板(9)，所述電箱面板(9)底部的下側設置有側門(10)。

技術總結
本技術涉及衣服成品壓花技術領域，具體為雙頭成品衣矽膠機，包括機架焊接體，所述機架焊接體的頂部固定連接有機頭焊接體，所述機頭焊接體的頂部固定連接有頂端蓋板，所述機頭焊接體的一側設置有熱壓組件一，所述熱壓組件一包括油缸連接盤一，所述油缸連接盤一設置在機頭焊接體的一側，所述油缸連接盤一的底部固定連接有連接板一，所述連接板一頂部的兩側固定連接有導向柱一，所述連接板一底部固定連接有上發熱板一，所述上發熱板一底部的下側設置有下發熱板一。該雙頭成品衣矽膠機，能夠根據客戶的需求，使用雙工位對成品衣進行印花工作，無需使用治具固定衣服，能夠直接壓花成品，能夠減少成本，提升了工作效率，增加了實用性。

技術研發人員：楊佑剛,劉宜
受保護的技術使用者：東莞市金裕自動化機械設備有限公司
技術研發日：20240221
技術公布日：2025/4/28
