本申請涉及無紡布生產，具體為一種無紡布的熔噴裝置。

背景技術：

1、無紡布又叫非織造布，是具有柔軟、透氣和平面結構的新型纖維制品，具有工藝流程短、勞動生產率高、經濟效益顯著、產品品種多、使用范圍廣等特點。熔噴法制造非織造布是一種通用的、成本可行的用聚合物直接生產微纖維結構的非織造布的制造方法，具有優良的過濾性、屏蔽性、絕熱性及吸油性。

2、參照?qǐng)D1，目前的熔噴裝置包括出料機構和承接機構，承接機構中通常采用滾筒接受出料機構融化后的熔噴纖維，讓多個纖維在其表面以網狀形式組成無紡布，然后通過旋轉對無紡布進行輸送；但是，現有的滾筒與纖維長時間接觸后，滾筒本身的溫度會逐漸升高，導致后續無紡布冷卻成無紡布的時間延后，進而導致輸送的成品質量較差。

3、需要說明的是，本背景技術部分中公開的以上信息僅用于理解本申請構思的背景技術，并且因此，它可以包含不構成現有技術的信息。

技術實現思路

1、基于現有技術中存在的上述問題，本申請所要解決的問題是：提供一種無紡布的熔噴裝置，達到了滾筒快速降溫的效果。

2、本申請解決其技術問題所采用的技術方案是：一種無紡布的熔噴裝置，包括支撐軸、承接筒；所述支撐軸的外側套設有支撐座一、支撐座二，所述支撐軸通過支撐座一、支撐座二固定安裝在機架上；所述支撐座一、支撐座二的外側與承接筒通過轉動連接；

3、所述承接筒包括齒輪環、外置筒；所述齒輪環的內壁與支撐軸通過軸承連接，所述齒輪環位于支撐座一的一端，且齒面與驅動機構嚙合；所述外置筒靠近支撐座一的一端內壁設置有連接盤，所述連接盤的一端與齒輪環固定連接；所述外置筒的另一端內壁與支撐座二采用間隙配合；所述外置筒的側面均勻開設有多個通孔，多個所述通孔周向布置；由此，驅動機構通過齒輪環控制外置筒承接運轉無紡布；通孔將外置筒的內外側連通，有利于外置筒散熱，減緩?fù)庵猛驳臏囟壬仙俣龋g接提高無紡布成品質量合格率。

4、進一步的，所述支撐軸位于支撐座一、支撐座二之間的外側套設內置筒，所述內置筒位于外置筒的內部，且與外置筒互不接觸；所述內置筒包括端蓋、側部件一、側部件二、連接架；所述端蓋、連接架的內壁與支撐軸固定連接，所述側部件一、側部件二位于端蓋、連接架之間，所述側部件一、側部件二的一端與端蓋固定連接，所述側部件一、側部件二的另一端與連接架固定連接；所述側部件一、側部件二的內部與連接架的空隙貫通；所述支撐軸貫穿側部件一的內部，且側面與側部件一互不接觸；所述齒輪環、支撐座的端口均設置有通風口，所述通風口與側部件一、側部件二的內部貫通；由此，支撐座遠離內置筒的一端連接有風機，風機向側部件一、側部件二內側吹風，實現對內置筒的降溫。

5、進一步的，所述側部件一、側部件二互不接觸，所述側部件一、側部件二的兩端均固定安裝有閉合板，其中一個所述閉合板的側面與連接架固定連接，另一個所述閉合板的側面與端蓋內壁固定連接；所述內置筒上開設有導風腔；所述側部件一、側部件二的相鄰側面與閉合板構成導風腔，所述導風腔的兩端均與內置筒的外側貫通，所述導風腔的一端位于出料機構的正前方；由此，側部件一、側部件二通過閉合板與端蓋組成u型腔，便于內置筒內部風向定向流動，閉合板防止了內置筒內部風向通過側部件一、側部件二之間的空隙向內置筒外側流動，避免了由內向外泄的風影響外置筒與纖維之間的吸附度。

6、進一步的，所述側部件一包括大圓弧板、內凹板，所述大圓弧板的一端與內凹板圓滑連接，所述內凹板的另一端位于大圓弧板的內側，且與大圓弧板構成導向檐一；由此，風機進入側部件一的橫向風沿著導向檐一方向流出，在內置筒處作豎向面的流動。

7、進一步的，所述側部件二包括小圓弧板、內凸板，所述小圓弧板的一端與內凸板圓滑連接，所述內凸板的另一端位于小圓弧板的內側，且與小圓弧板構成導向檐二；由此，風機進入側部件二的橫向風沿著導向檐一方向流出，在內置筒處作豎向面的流動。

8、進一步的，所述導向檐一、導向檐二與導風腔靠近出料機構的一端貫通；所述導風腔為圓滑弧型通道，所述導風腔的另一端所在位置與出料機構所在位置構成的夾角小于平角；由此，從側部件一、側部件二進入導風腔的風會從靠近出料機構的一端沿著導風腔路徑流出；此時，導風腔靠近出料機構的一端外處于低壓狀態，進而引導內置筒靠近出料機構一側的空氣呈類似層流狀進入導風腔，不僅使外置筒靠近出料機構的承接處為負壓狀態，層流狀的流動空氣還能夠使纖維均勻分布在外置筒上，間接提高了成品質量的合格率；此外流出的流動空氣還能夠加速外置筒上已成型的無紡布的冷卻，并推動無紡布與外置筒分離，便于后期快速轉移無紡布。

9、本申請的有益效果是：本申請?zhí)峁┑囊环N無紡布的熔噴裝置，通過設置有外置筒，外置筒的側面均勻開設有多個通孔，多個所述通孔周向布置，由此，通孔將外置筒的內外側連通，有利于外置筒散熱，減緩?fù)庵猛驳臏囟壬仙俣龋g接提高無紡布成品質量合格率；另外還設置有內置筒，支撐座遠離內置筒的一端連接外部風機，風機向側部件一、側部件二內側吹風，使對內置筒處溫度下降，進而外置筒與內置筒之間的溫度能夠快速向內置筒處傳導，間接實現對外置筒內部的降溫。

10、除了上面所描述的目的、特征和優點之外，本申請還有其它的目的、特征和優點。下面將參照?qǐng)D，對本申請作進一步詳細的說明。

技術特征：

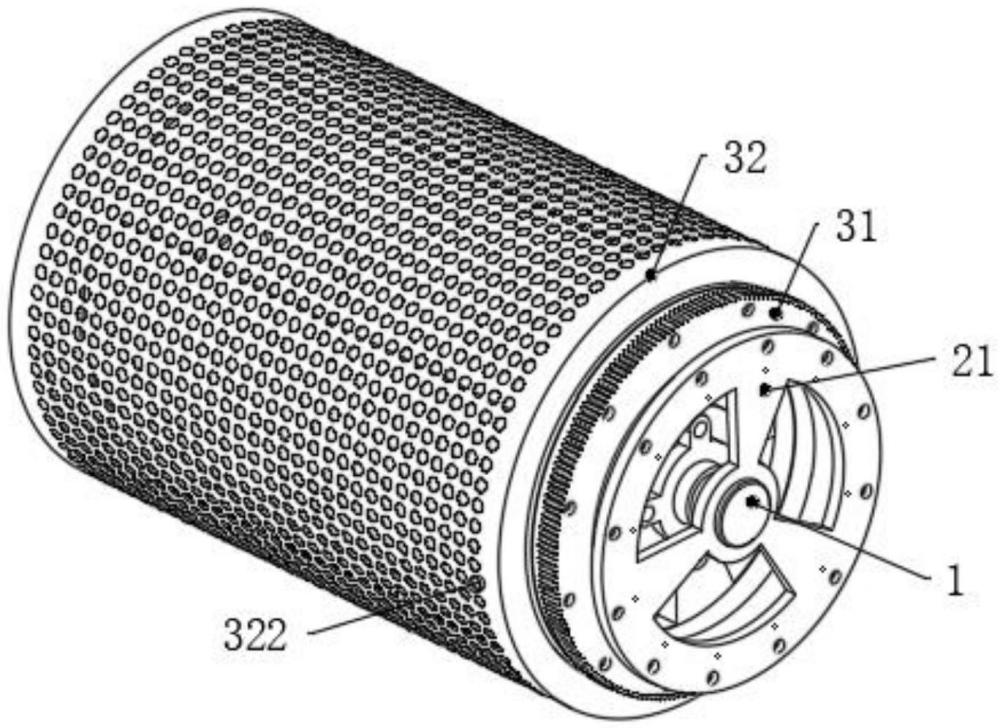

1.一種無紡布的熔噴裝置，其特征在于：包括支撐軸(1)、承接筒；所述支撐軸(1)的外側套設有支撐座一(21)、支撐座二(22)，所述支撐軸(1)通過支撐座一(21)、支撐座二(22)固定安裝在機架上；所述支撐座一(21)、支撐座二(22)的外側與承接筒通過轉動連接；

2.根據權利要求1所述的一種無紡布的熔噴裝置，其特征在于：所述支撐軸(1)位于支撐座一(21)、支撐座二(22)之間的外側套設內置筒(33)，所述內置筒(33)位于外置筒(32)的內部，且與外置筒(32)互不接觸；

3.根據權利要求2所述的一種無紡布的熔噴裝置，其特征在于：所述側部件一(332)、側部件二(333)互不接觸，所述側部件一(332)、側部件二(333)的兩端均固定安裝有閉合板(334)，其中一個所述閉合板(334)的側面與連接架(335)固定連接，另一個所述閉合板(334)的側面與端蓋(331)內壁固定連接；所述內置筒(33)上開設有導風腔(336)；所述側部件一(332)、側部件二(333)的相鄰側面與閉合板(334)構成導風腔(336)，所述導風腔(336)的兩端均與內置筒(33)的外側貫通，所述導風腔(336)的一端位于出料機構的正前方。

4.根據權利要求3所述的一種無紡布的熔噴裝置，其特征在于：所述側部件一(332)包括大圓弧板(33321)、內凹板(3322)，所述大圓弧板(33321)的一端與內凹板(3322)圓滑連接，所述內凹板(3322)的另一端位于大圓弧板(33321)的內側，且與大圓弧板(33321)構成導向檐一(3323)。

5.根據權利要求4所述的一種無紡布的熔噴裝置，其特征在于：所述側部件二(333)包括小圓弧板(3331)、內凸板(3332)，所述小圓弧板(3331)的一端與內凸板(3332)圓滑連接，所述內凸板(3332)的另一端位于小圓弧板(3331)的內側，且與小圓弧板(3331)構成導向檐二(3333)。

6.根據權利要求5所述的一種無紡布的熔噴裝置，其特征在于：所述導向檐一(3323)、導向檐二(3333)與導風腔(336)靠近出料機構的一端貫通；所述導風腔(336)為圓滑弧型通道，所述導風腔(336)的另一端所在位置與出料機構所在位置構成的夾角小于平角。

技術總結
本申請公開了一種無紡布的熔噴裝置，屬于無紡布生產技術領域。包括支撐軸、承接筒；所述支撐軸的外側套設有支撐座一、支撐座二，所述支撐軸通過支撐座一、支撐座二固定安裝在機架上；所述支撐座一、支撐座二的外側與承接筒通過轉動連接；所述承接筒包括齒輪環、外置筒；所述齒輪環的內壁與支撐軸通過軸承連接，所述齒輪環位于支撐座一的一端，且齒面與驅動機構嚙合；所述外置筒靠近支撐座一的一端內壁設置有連接盤，所述連接盤的一端與齒輪環固定連接；所述外置筒的另一端內壁與支撐座二采用間隙配合；所述外置筒的側面均勻開設有多個通孔，多個所述通孔周向布置；本申請的一種無紡布的熔噴裝置達到了滾筒快速降溫的效果。

技術研發人員：李源浩
受保護的技術使用者：常州震寧機械有限公司
技術研發日：20240715
技術公布日：2025/4/28
