本技術涉及電腦橫機的，特別涉及一種齒口片可調的針板裝置。

背景技術：

1、現有的橫機具有兩種編織方式，一種是常規織物編織，即橫機織出衣片，編織后的衣片，必須經過縫接，才能變為一件成衣，而另一種是全成型織物編織，即直接以立體方式一次性編織出整件產品。

2、目前，傳統的電腦橫機中針床兩側分別安裝有針板，針板上均布有若干相互平行的針槽，每個針槽前端均設有針板、插片、沉降片、齒口片、鑲片等，并且每個齒口片間隔設置于織針之間，以使齒口片配合織針完成成圈工作，而傳統的針板中齒口片大多采用固定的方式，并且每個織針之間都設置齒口片容易導致進行全成型織針時線圈的進紗量變小，從而編織出的成衣效果不佳，或者是每兩個織針之間設置齒口片，該方式則導致在常規編織時則導致編織出的織物組織不能做到更加致密，因此，有必要對現有的電腦橫機針板進行改進和優化。

技術實現思路

1、本實用新型實施例所要解決的技術問題在于，提供一種齒口片可調的針板裝置，其采用齒口片可調設計，既能完成全成型編織，也能完成常規編織，以使設備的適用性更廣，降低生產成本。

2、為達到上述目的，本實用新型公開了一種齒口片可調的針板裝置，包括針板、沉降片、齒口片、活動齒片，所述沉降片沿長度方向插裝于所述針板上，所述齒口片間隔插裝于所述沉降片的下部，所述活動齒片設置于所述齒口片之間并插裝于所述沉降片的下部；

3、其中，所述沉降片上插裝有轉軸，所述活動齒片的后端下部與所述轉軸活動連接，以使所述活動齒片可繞所述轉軸前后擺動；

4、所述針板的上部設置有限位條，所述活動齒片上設置有滑孔或固定軸孔，所述限位條與所述活動齒片上的滑孔或固定軸孔限位配合，以使所述限位條用于限制所述活動齒片前后擺動。

5、更近一步地，所述滑孔設置于所述活動齒片的中部，且所述滑孔呈“8”字形。

6、更進一步地，所述固定軸孔設置于所述活動齒片的前端下部。

7、更進一步地，所述針板的前端設置有擋線機構，所述擋線機構包括擋線條，所述針板的兩側設置有限位擋塊，所述限位擋塊的相對面具有軸孔，所述擋線條的端部插裝于所述限位擋塊的軸孔中。

8、更進一步地，所述活動齒片的前端具有插孔，所述插孔分別與所述擋線條插接配合。

9、更進一步地，所述活動齒片的前端中部設置有避空槽，用于增加容紗量。

10、更進一步地，所述活動齒片的前端上部設置有擋紗部，用于阻擋線圈的紗線。

11、更進一步地，所述針板的前端上方設置有信克針板，所述信克針板的前端沿長度方向間隔開設有沉降片槽，所述沉降片的上部具有沉降片踵并與所述沉降片槽導正配合。

12、更進一步地，所述信克針板的底面沿長度方向間隔設置有活動齒片槽，且所述活動齒片槽的前端與所述沉降片槽的側壁相導通，所述活動齒片的后端上部具有引導部，以使所述活動齒片的引導部與所述活動齒片槽導正配合。

13、更進一步地，所述信克針板的前端穿設有止位條，所述止位條用于與所述沉降片踵止位配合。

14、相比于現有技術，本實用新型的有益效果在于：

15、（1）本實用新型中每個齒口片之間均設有一活動調節的活動齒片，可根據生產需求進行全成型編織或常規編織，以使設備的適用性更廣，降低生產成本，提高成衣的質量。（2）活動齒片的前端設置有擋紗部以及避空槽，在將活動齒片關閉時利用擋紗部對線圈的紗線進行阻擋或者打開后通過避空槽避開紗線，以此能夠增加進紗量，以此大大提高了編織效果。（3）活動齒片上設置有“8”字形的滑孔，能夠更好地固定活動齒片，避免活動齒片在自重作用下或者紗線的外力作用下發生前后擺動。（4）本實用新型在山板的前端設置有擋線機構，以此利用擋線機構與活動齒片的前端配合定位，確保活動齒片與齒口片的前端保持平齊，同時起到擋線圈的作用。（5）信克針板上設置有活動齒片槽，以使其與活動齒片滑動配合，避免活動齒片左右晃動，有效提高活動齒片的穩定性。（6）在另一實施例中活動齒片利用固定軸孔與限位條插接配合，從而減少齒口片、沉降片上的避空孔，大大降低了加工成本。

技術特征：

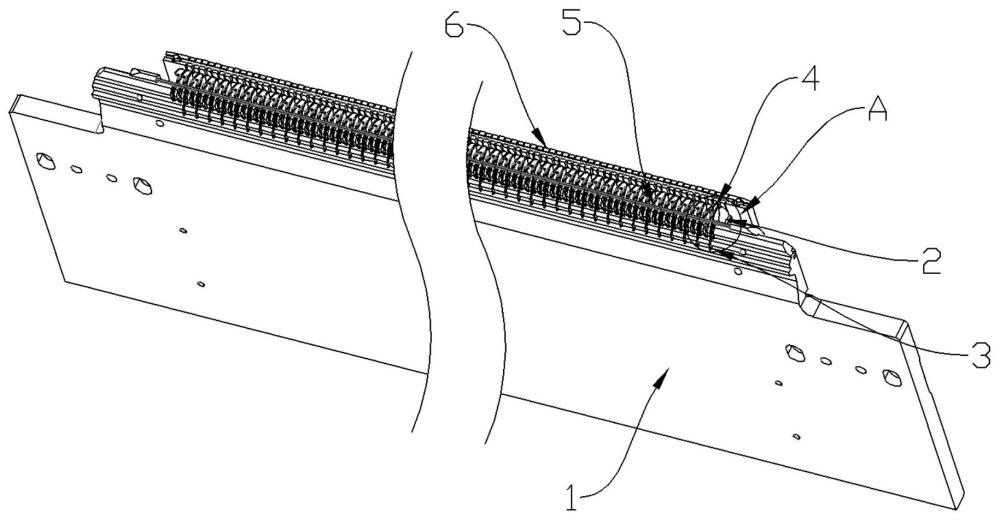

1.一種齒口片可調的針板裝置，其特征在于，包括針板（1）、若干沉降片（2）、若干齒口片（3）、若干活動齒片（4），所述若干沉降片（2）分別沿長度方向插裝于所述針板（1）上，所述若干齒口片（3）分別間隔插裝于所述沉降片（2）的下部，所述若干活動齒片（4）分別間隔設置于所述齒口片（3）之間并插裝于所述沉降片（2）的一側；

2.根據權利要求1所述的一種齒口片可調的針板裝置，其特征在于，所述滑孔（42）設置于所述活動齒片（4）的中部，且所述滑孔（42）呈“8”字形。

3.根據權利要求1所述的一種齒口片可調的針板裝置，其特征在于，所述固定軸孔（46）設置于所述活動齒片（4）的前端下部。

4.根據權利要求1所述的一種齒口片可調的針板裝置，其特征在于，所述針板（1）的前端設置有擋線機構（5），所述活動齒片（4）的前端與所述擋線機構（5）插裝連接，所述擋線機構（5）包括擋線條（51），所述針板（1）的兩側設置有限位擋塊（53），所述限位擋塊（53）的相對面具有支撐孔（531），所述擋線條（51）的端部插裝于所述限位擋塊（53）的支撐孔（531）中。

5.根據權利要求4所述的一種齒口片可調的針板裝置，其特征在于，所述活動齒片（4）的前端具有插孔（41），所述插孔（41）分別與所述擋線條（51）插接配合。

6.根據權利要求1所述的一種齒口片可調的針板裝置，其特征在于，所述活動齒片（4）的前端中部設置有避空槽（43），用于增加容紗量。

7.根據權利要求1所述的一種齒口片可調的針板裝置，其特征在于，所述活動齒片（4）的前端上部設置有擋紗部（44），用于阻擋線圈的紗線。

8.根據權利要求1所述的一種齒口片可調的針板裝置，其特征在于，所述針板（1）的前端上方設置有信克針板（6），所述信克針板（6）的前端沿長度方向間隔開設有沉降片槽（61），所述沉降片（2）的上部具有沉降片踵（21）并與所述沉降片槽（61）導正配合。

9.根據權利要求8所述的一種齒口片可調的針板裝置，其特征在于，所述信克針板（6）的底面沿長度方向間隔設置有活動齒片槽（62），且所述活動齒片槽（62）的前端與所述沉降片槽（61）的側壁相導通，所述活動齒片（4）的后端上部具有引導部（45），以使所述活動齒片（4）的引導部（45）與所述活動齒片槽（62）導正配合。

10.根據權利要求8所述的一種齒口片可調的針板裝置，其特征在于，所述信克針板（6）的前端穿設有止位條（63），所述止位條（63）用于與所述沉降片踵（21）止位配合。

技術總結
本技術公開了一種齒口片可調的針板裝置，包括針板、沉降片、齒口片、活動齒片，所述沉降片沿長度方向插裝于所述針板上，所述齒口片間隔插裝于所述沉降片的下部，所述活動齒片間隔設置于所述齒口片之間并插裝于所述沉降片的一側，所述沉降片上插裝有轉軸，所述活動齒片的后端下部與所述轉軸活動連接，以使所述活動齒片可繞所述轉軸前后擺動；針板的上部設置有限位條，活動齒片上設置有滑孔或固定支撐孔，限位條與活動齒片上的滑孔或固定支撐孔限位配合，以使限位條用于限制活動齒片前后擺動。本技術采用齒口片可調設計，既能完成全成型編織，也能完成常規編織，以使設備的適用性更廣，降低生產成本。

技術研發人員：連堅和,鐘外根,林耿彪
受保護的技術使用者：汕頭市連興實業有限公司
技術研發日：20240703
技術公布日：2025/4/28
