本技術涉及無紡布刷毛機，具體為一種無紡布生產刷毛機。

背景技術：

1、無紡布刷毛機是一種用于加工無紡布的設備，其主要功能是在無紡布表面加工出毛絨或毛刷狀的纖維，從而改變其表面質地和外觀，供料系統將無紡布送入機器的部分，通常是通過卷筒或者板料進料，刷毛部件負責在無紡布表面加工出毛刷狀的纖維。這些刷毛通常是由金屬絲或者塑料制成的刷子，通過機械運動在無紡布表面進行刷毛，，驅動系統提供機械動力，使刷毛部件能夠正常工作，控制系統用于控制機器的運行參數，如速度、壓力等，收集系統收集加工過程中產生的廢料或副產品，無紡布刷毛機的工作原理是通過刷毛部件對無紡布表面進行加工，使得原本平整的表面變得有毛絨感或者毛刷狀，從而達到改變外觀和質地的效果。這種機器常用于制造家居用品、汽車內飾、工業用品等領域，以增加產品的舒適度和實用性。

2、毛刷機在對無紡布進行處理時，處理效果受到刷輥數目、轉速、刷輥的角度等因素影響，毛刷輥不能根據需要進行替換，替換成不同刷絲的毛刷輥，其次是，毛刷輥在對無紡布進行刷毛時，毛刷輥上會有一些無紡布的碎屑等粘附，會影響到無紡布的刷毛工作，最后是清潔毛刷輥梳板在工作過程中，會受到毛刷輥的旋轉沖擊力的作用，缺少保護措施，極易損壞，因此，針對上述問題提出一種無紡布生產刷毛機。

技術實現思路

1、本實用新型的目的在于提供一種無紡布生產刷毛機，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種無紡布生產刷毛機，包括處理倉、毛刷輥和無紡布，所述處理倉一側設有進料口，所述處理倉內部轉動連接有張緊輥，所述處理倉外側固定連接有電機，所述電機輸出端固定連接有套管，所述毛刷輥兩端固定連接有固定管，所述固定管內部固定連接有第一彈簧，所述第一彈簧一端固定連接有滑板，所述滑板另一側固定連接有四棱柱，所述處理倉內部固定連接有直軸，所述直軸外側轉動連接有梳板，所述梳板底端固定連接有孔洞板，所述處理倉內部一側固定連接有角板，兩個所述角板之間轉動連接有直桿，所述直桿外側設有第二彈簧，所述處理倉一側設有排料口，所述處理倉一側位于排料口下方設有出料口，所述出料口內部上下兩端固定連接有支架，兩個所述支架之間轉動連接有滾輪。

4、優選的，所述張緊輥的數量為兩個，兩個張緊輥在處理倉內處于不同的高度。

5、優選的，所述套管的內部為四方形凹槽，四棱柱可以緊密貼合在套管的內部。

6、優選的，所述直桿從孔洞板的孔洞內穿過，直桿和孔洞板為滑動連接。

7、優選的，所述滾輪的數量為兩個，無紡布從兩個滾輪之間穿過。

8、與現有技術相比，本實用新型的有益效果是：

9、1、本實用新型中，通過設置的套管、毛刷輥、固定管、彈簧、滑板和四棱柱，可以在需要更換毛刷輥的時候?qū)γ⑤佭M(jìn)行更換，把四棱柱向固定管內按壓，即可把四棱柱從固定管內取出，可以更換刷絲剛度不同、或刷絲密度不同的毛刷輥，以便更好的對無紡布進行刷毛工作；

10、2、本實用新型中，通過設置的梳板、直軸，可以對毛刷輥進行清潔，梳板類似于梳子，可以對毛刷輥中的無紡布碎屑或線頭等進行清潔，梳洗下來，去除碎屑、線頭對無紡布刷毛工作的影響；

11、3、本實用新型中，通過設置的孔洞板、直桿、角板和彈簧，可以對梳板提供保護，梳板對毛刷輥進行清潔，毛刷輥對梳板具有一定的沖擊力，彈簧對毛刷輥的沖擊力起到抵消的作用，可以對梳板進行保護，防止梳板損壞。

技術特征：

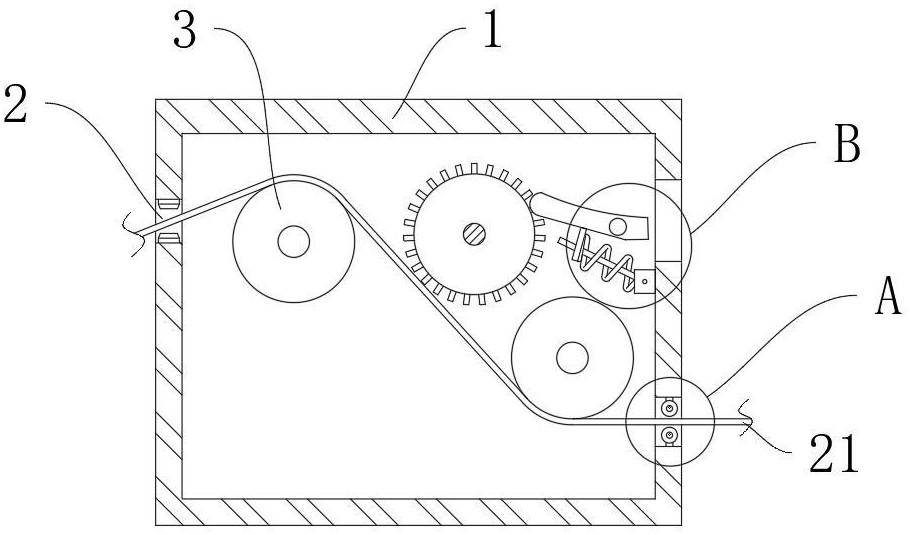

1.一種無紡布生產刷毛機，包括處理倉（1）、毛刷輥（6）和無紡布（21），其特征在于：所述處理倉（1）一側設有進料口（2），所述處理倉（1）內部轉動連接有張緊輥（3），所述處理倉（1）外側固定連接有電機（4），所述電機（4）輸出端固定連接有套管（5），所述毛刷輥（6）兩端固定連接有固定管（7），所述固定管（7）內部固定連接有第一彈簧（8），所述第一彈簧（8）一端固定連接有滑板（9），所述滑板（9）另一側固定連接有四棱柱（10），所述處理倉（1）內部固定連接有直軸（11），所述直軸（11）外側轉動連接有梳板（12），所述梳板（12）底端固定連接有孔洞板（13），所述處理倉（1）內部一側固定連接有角板（14），兩個所述角板（14）之間轉動連接有直桿（15），所述直桿（15）外側設有第二彈簧（16），所述處理倉（1）一側設有排料口（17），所述處理倉（1）一側位于排料口（17）下方設有出料口（18），所述出料口（18）內部上下兩端固定連接有支架（19），兩個所述支架（19）之間轉動連接有滾輪（20）。

2.根據權利要求1所述的一種無紡布生產刷毛機，其特征在于：所述張緊輥（3）的數量為兩個，兩個張緊輥（3）在處理倉（1）內處于不同的高度。

3.根據權利要求1所述的一種無紡布生產刷毛機，其特征在于：所述套管（5）的內部為四方形凹槽，四棱柱（10）可以緊密貼合在套管（5）的內部。

4.根據權利要求1所述的一種無紡布生產刷毛機，其特征在于：所述直桿（15）從孔洞板（13）的孔洞內穿過，直桿（15）和孔洞板（13）為滑動連接。

5.根據權利要求1所述的一種無紡布生產刷毛機，其特征在于：所述滾輪（20）的數量為兩個，無紡布（21）從兩個滾輪（20）之間穿過。

技術總結
本技術涉及無紡布刷毛機技術領域，尤其為一種無紡布生產刷毛機，包括處理倉、毛刷輥和無紡布，所述處理倉一側設有進料口，所述處理倉內部轉動連接有張緊輥，所述處理倉外側固定連接有電機，所述電機輸出端固定連接有套管，所述毛刷輥兩端固定連接有固定管，所述固定管內部固定連接有第一彈簧，所述第一彈簧一端固定連接有滑板，本技術中，通過設置的套管、毛刷輥、固定管、彈簧、滑板和四棱柱，可以在需要更換毛刷輥的時候?qū)γ⑤佭M(jìn)行更換，把四棱柱向固定管內按壓，即可把四棱柱從固定管內取出，可以更換刷絲剛度不同、或刷絲密度不同的毛刷輥，以便更好的對無紡布進行刷毛工作。

技術研發人員：齊傳亮,王鎮,齊猛
受保護的技術使用者：山東匯志無紡布股份有限公司
技術研發日：20240628
技術公布日：2025/4/28
