本發明涉及條材收集，具體為一種噴水織機廢邊絲收集裝置。

背景技術：

1、噴水織機在織造過程中會產生廢邊絲，由于織造的技術和機器的設置，在織造過程中，織物的張力可能會出現波動，導致部分紗線從邊緣拉出，邊緣的紗線可能會出現斷裂、拉絲或多余的部分，因此會產生廢邊絲。

2、現有的針對噴水織機廢邊絲進行處理的裝置，多數采用濾水后集中收集廢邊絲作為廢料進行集中處理，廢邊絲可以作為低端布料的原材料進行再次利用，無論是出于環保、手工藝制作，還是其他創意用途都有著極大的經濟效益，如果廢邊絲收集后不能及時處理，長時間存放的后會發生霉變滋生大量細菌，使廢邊絲無法再次進行利用，使廢邊絲處理成本提高，而且還有污染環境，為此，我們提出一種噴水織機廢邊絲收集裝置。

技術實現思路

1、為了彌補現有技術的不足，解決背景技術中所提出的至少一個技術問題，本發明提出了一種噴水織機廢邊絲收集裝置。

2、本發明解決其技術問題所采用的技術方案是：一種噴水織機廢邊絲收集裝置，包括處理箱，所述處理箱的內側固定連接有第二滑板，所述第二滑板的上端為多組對稱的斜面開槽設計，所述第二滑板的一側固定連接有第一滑板，所述第一滑板的上端為波浪形設計，所述第一滑板的上端為斜面設計，所述第一滑板的波浪形的凸起與第二滑板的斜面開槽相對齊，所述處理箱的內側第一滑板的上方安裝有下料機構，所述處理箱的內側第二滑板的上方安裝有碾壓機構，所述處理箱的下端固定連接有兩組相對稱的支撐腿，兩組所述支撐腿的其中一組所述支撐腿之間安裝有收集機構，所述第一滑板、第二滑板的外側均設置有聚四氟乙烯涂層。

3、優選的，所述下料機構包括與處理箱安裝的第一電機，所述處理箱的內側轉動連接有第一轉軸，所述第一轉軸的一端與第一電機的輸出軸固定連接，所述第一轉軸的外側設置有螺紋，所述第一轉軸的外側螺紋連接有安裝塊，所述安裝塊的上端固定連接有排放口，所述安裝塊的前后兩端均滑動連接有限位桿，兩組所述限位桿的兩端與處理箱固定連接。

4、優選的，所述安裝塊的下端固定連接有布料粘合劑箱，所述布料粘合劑箱的后端安裝有第二電機，所述第二電機，所述布料粘合劑箱的內側設置有加熱管，所述第二電機的輸出軸與加熱管固定連接，所述加熱管的外側布料粘合劑箱的內部固定連接有第一葉片，所述加熱管的前端固定連接有第二葉片，所述第二葉片的外側設置有第一套筒，所述第一套筒的后端與布料粘合劑箱固定連接，所述布料粘合劑箱的內側第一葉片的下方固定連接有隔板，所述布料粘合劑箱的內側靠近下端的位置滑動連接有三通管，所述三通管為c形設計，所述三通管的靠近上方的兩端均貫穿隔板，所述三通管的上端分別固定連接有限位板，所述限位板的下端與隔板的上端貼合，所述三通管的外側開設有進料口，所述三通管的外側設置有第一彈簧，所述第一彈簧的上端與三通管固定連接，所述第一彈簧的下端與布料粘合劑箱固定連接，所述三通管的外側靠近中間的位置固定連接有出料管，所述出料管為l形設計，所述出料管在第一滑板的上端滑動。

5、優選的，所述碾壓機構包括與處理箱轉動連接的第二轉軸，所述處理箱的兩側分別開設有第二滑槽，所述第二轉軸滑動在兩組第二滑槽的內側，所述第二滑槽的內側靠近下方的位置設置有齒條，所述第二轉軸的外側對稱設置有齒環，所述齒環的外側與齒條相嚙合，所述第二轉軸的外側兩組齒環之間固定連接有多組轉筒，所述轉筒的外側設置有聚四氟乙烯涂層，所述轉筒與第二滑板的上端形成的滑槽貼合，所述第二轉軸的外側兩組齒環相遠離的一端轉動連接有兩組相對稱的第二套筒，所述第二套筒的外側靠近后方的位置固定連接有連桿，所述連桿的后端設置有第一電動伸縮桿，所述第一電動伸縮桿的輸出軸與連桿固定連接，所述第一電動伸縮桿的外側設置有固定塊，所述固定塊的一側與處理箱固定連接。

6、優選的，所述連桿的下端固定連接有連接塊，所述連接塊的后端固定連接有第一滑桿，所述第一滑桿的外側滑動連接有油壓管，所述油壓管為u形設計，所述油壓管的外側與固定塊固定連接，所述第一滑桿的后端固定連接有第一活塞，所述第一活塞的外側與油壓管的內壁貼合。

7、優選的，所述油壓管的內側第一滑桿的下方滑動連接有第二滑桿，所述第二滑桿的后端固定連接有第二活塞，所述第二活塞的外側與油壓管的內壁貼合，兩組所述第二滑桿的前端共同固定連接有第一連接桿，所述第一連接桿的后端固定連接有多組第一拉桿，所述第一拉桿與第二滑板的上端形成的滑槽貼合。

8、優選的，所述第一滑桿的外側設置有兩組相對稱的第二拉桿，兩組所述第二拉桿的后端均轉動連接有第一滾輪，所述油壓管的外側開設有兩組相對稱的限位槽，所述第一滾輪在靠近上方的一組限位槽的內側滑動連接，所述第二滑桿的外側靠近前端的位置固定連接有兩組相對稱的第三拉桿，兩組所述第三拉桿的后端均轉動連接有第二滾輪，所述第二滾輪在另一組靠近下方的限位槽的內側滑動連接。

9、優選的，所述處理箱的前端分別滑動連接有兩組相對稱的c形滑桿，兩組所述c形滑桿之間共同固定連接有置料板，所述置料板的后端固定連接有刮板，所述刮板的后端與轉筒貼合，所述處理箱的內側靠近前端的位置設置有兩組相對稱的第二彈簧，所述第二彈簧的前端與c形滑桿固定連接，所述第二彈簧的后端與處理箱固定連接。

10、優選的，所述收集機構包括固定板，所述固定板的兩端與兩組支撐腿中的一組支撐腿固定連接，所述固定板的下端安裝有第三電機，所述固定板的上端設置有第一轉板，所述第三電機的輸出軸與第一轉板固定連接，所述第一轉板的上端固定連接有兩組相對稱的第二連接桿，兩組所述第二連接桿的上端共同固定連接有第二轉板，所述第二轉板的上端安裝有壓力感應板，所述壓力感應板通過電流信號連接有信號燈，所述信號燈的后端與支撐腿固定連接。

11、優選的，所述第一轉板的上端固定連接有多組第二電動伸縮桿，所述第二電動伸縮桿的輸出軸貫穿第二轉板。

12、與現有技術相比，本發明提供了一種噴水織機廢邊絲收集裝置，具備以下有益效果：

13、1、通過第一轉軸與限位桿的相互配合，可以均勻的將收集后的廢邊絲均勻的向下出料，通過出料管與第一滑板的相互配合利用高低差輸出針對織機布料用的膠水進行黏合，使廢邊絲集成為絲條，利用廢邊絲的黏合布條不僅有助于減少浪費，還能發揮創意，制作出各種實用和裝飾性的物品，無論是個人使用還是為了環保和公益，都是一種有價值的利用方式。

14、2、通過齒環與第二轉軸的相互配合可以使第二轉軸在外力拉伸時，自身與進行自轉，對黏合的廢邊絲反復按壓滾動，使絲條形成扁直的布條，通過第一滑桿與油壓管的相互配合，使油壓管在轉筒向回滾動完成后，油壓管輸出力使第二滑桿帶動第一拉桿將布條逐步拉出，使后續的廢邊絲可以持續加工。

15、3、通過第二轉板與第二電動伸縮桿的相互配合，可以使拉出的布條與旋轉時的第二電動伸縮桿接觸并攪動下落，纏繞在第二轉板的上端進行集中收集，第二電動伸縮桿收縮后，纏繞完成的布條集中在第二轉板，方便工作人員的后續處理。

技術特征：

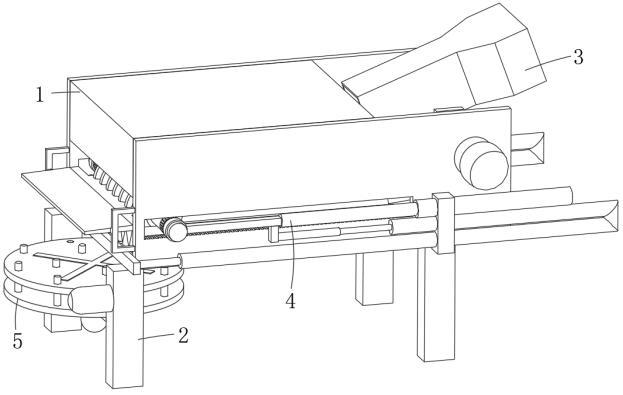

1.一種噴水織機廢邊絲收集裝置，包括處理箱（1），其特征在于：所述處理箱（1）的內側固定連接有第二滑板（7），所述第二滑板（7）的上端為多組對稱的斜面開槽設計，所述第二滑板（7）的一側固定連接有第一滑板（6），所述第一滑板（6）的上端為波浪形設計，所述第一滑板（6）的上端為斜面設計，所述第一滑板（6）的波浪形的凸起與第二滑板（7）的斜面開槽相對齊，所述處理箱（1）的內側第一滑板（6）的上方安裝有下料機構（3），所述處理箱（1）的內側第二滑板（7）的上方安裝有碾壓機構（4），所述處理箱（1）的下端固定連接有兩組相對稱的支撐腿（2），兩組所述支撐腿（2）的其中一組所述支撐腿（2）之間安裝有收集機構（5），所述第一滑板（6）、第二滑板（7）的外側均設置有聚四氟乙烯涂層。

2.根據權利要求1所述的一種噴水織機廢邊絲收集裝置，其特征在于：所述下料機構（3）包括與處理箱（1）安裝的第一電機（31），所述處理箱（1）的內側轉動連接有第一轉軸（32），所述第一轉軸（32）的一端與第一電機（31）的輸出軸固定連接，所述第一轉軸（32）的外側設置有螺紋，所述第一轉軸（32）的外側螺紋連接有安裝塊（33），所述安裝塊（33）的上端固定連接有排放口（35），所述安裝塊（33）的前后兩端均滑動連接有限位桿（34），兩組所述限位桿（34）的兩端與處理箱（1）固定連接。

3.根據權利要求2所述的一種噴水織機廢邊絲收集裝置，其特征在于：所述安裝塊（33）的下端固定連接有布料粘合劑箱（36），所述布料粘合劑箱（36）的后端安裝有第二電機（37），所述第二電機（37），所述布料粘合劑箱（36）的內側設置有加熱管（38），所述第二電機（37）的輸出軸與加熱管（38）固定連接，所述加熱管（38）的外側布料粘合劑箱（36）的內部固定連接有第一葉片（39），所述加熱管（38）的前端固定連接有第二葉片（310），所述第二葉片（310）的外側設置有第一套筒（311），所述第一套筒（311）的后端與布料粘合劑箱（36）固定連接，所述布料粘合劑箱（36）的內側第一葉片（39）的下方固定連接有隔板（312），所述布料粘合劑箱（36）的內側靠近下端的位置滑動連接有三通管（313），所述三通管（313）為c形設計，所述三通管（313）的靠近上方的兩端均貫穿隔板（312），所述三通管（313）的上端分別固定連接有限位板（314），所述限位板（314）的下端與隔板（312）的上端貼合，所述三通管（313）的外側開設有進料口（315），所述三通管（313）的外側設置有第一彈簧（316），所述第一彈簧（316）的上端與三通管（313）固定連接，所述第一彈簧（316）的下端與布料粘合劑箱（36）固定連接，所述三通管（313）的外側靠近中間的位置固定連接有出料管（317），所述出料管（317）為l形設計，所述出料管（317）在第一滑板（6）的上端滑動。

4.根據權利要求1所述的一種噴水織機廢邊絲收集裝置，其特征在于：所述碾壓機構（4）包括與處理箱（1）轉動連接的第二轉軸（41），所述處理箱（1）的兩側分別開設有第二滑槽（12），所述第二轉軸（41）滑動在兩組第二滑槽（12）的內側，所述第二滑槽（12）的內側靠近下方的位置設置有齒條（13），所述第二轉軸（41）的外側對稱設置有齒環（43），所述齒環（43）的外側與齒條（13）相嚙合，所述第二轉軸（41）的外側兩組齒環（43）之間固定連接有多組轉筒（42），所述轉筒（42）的外側設置有聚四氟乙烯涂層，所述轉筒（42）與第二滑板（7）的上端形成的滑槽貼合，所述第二轉軸（41）的外側兩組齒環（43）相遠離的一端轉動連接有兩組相對稱的第二套筒（44），所述第二套筒（44）的外側靠近后方的位置固定連接有連桿（45），所述連桿（45）的后端設置有第一電動伸縮桿（46），所述第一電動伸縮桿（46）的輸出軸與連桿（45）固定連接，所述第一電動伸縮桿（46）的外側設置有固定塊（47），所述固定塊（47）的一側與處理箱（1）固定連接。

5.根據權利要求4所述的一種噴水織機廢邊絲收集裝置，其特征在于：所述連桿（45）的下端固定連接有連接塊（48），所述連接塊（48）的后端固定連接有第一滑桿（49），所述第一滑桿（49）的外側滑動連接有油壓管（411），所述油壓管（411）為u形設計，所述油壓管（411）的外側與固定塊（47）固定連接，所述第一滑桿（49）的后端固定連接有第一活塞（410），所述第一活塞（410）的外側與油壓管（411）的內壁貼合。

6.根據權利要求5所述的一種噴水織機廢邊絲收集裝置，其特征在于：所述油壓管（411）的內側第一滑桿（49）的下方滑動連接有第二滑桿（412），所述第二滑桿（412）的后端固定連接有第二活塞（413），所述第二活塞（413）的外側與油壓管（411）的內壁貼合，兩組所述第二滑桿（412）的前端共同固定連接有第一連接桿（414），所述第一連接桿（414）的后端固定連接有多組第一拉桿（415），所述第一拉桿（415）與第二滑板（7）的上端形成的滑槽貼合。

7.根據權利要求6所述的一種噴水織機廢邊絲收集裝置，其特征在于：所述第一滑桿（49）的外側設置有兩組相對稱的第二拉桿（416），兩組所述第二拉桿（416）的后端均轉動連接有第一滾輪（417），所述油壓管（411）的外側開設有兩組相對稱的限位槽（418），所述第一滾輪（417）在靠近上方的一組限位槽（418）的內側滑動連接，所述第二滑桿（412）的外側靠近前端的位置固定連接有兩組相對稱的第三拉桿（419），兩組所述第三拉桿（419）的后端均轉動連接有第二滾輪（420），所述第二滾輪（420）在另一組靠近下方的限位槽（418）的內側滑動連接。

8.根據權利要求1所述的一種噴水織機廢邊絲收集裝置，其特征在于：所述處理箱（1）的前端分別滑動連接有兩組相對稱的c形滑桿（8），兩組所述c形滑桿（8）之間共同固定連接有置料板（9），所述置料板（9）的后端固定連接有刮板（10），所述刮板（10）的后端與轉筒（42）貼合，所述處理箱（1）的內側靠近前端的位置設置有兩組相對稱的第二彈簧（11），所述第二彈簧（11）的前端與c形滑桿（8）固定連接，所述第二彈簧（11）的后端與處理箱（1）固定連接。

9.根據權利要求1所述的一種噴水織機廢邊絲收集裝置，其特征在于：所述收集機構（5）包括固定板（51），所述固定板（51）的兩端與兩組支撐腿（2）中的一組支撐腿（2）固定連接，所述固定板（51）的下端安裝有第三電機（52），所述固定板（51）的上端設置有第一轉板（53），所述第三電機（52）的輸出軸與第一轉板（53）固定連接，所述第一轉板（53）的上端固定連接有兩組相對稱的第二連接桿（55），兩組所述第二連接桿（55）的上端共同固定連接有第二轉板（56），所述第二轉板（56）的上端安裝有壓力感應板（57），所述壓力感應板（57）通過電流信號連接有信號燈（58），所述信號燈（58）的后端與支撐腿（2）固定連接。

10.根據權利要求9所述的一種噴水織機廢邊絲收集裝置，其特征在于：所述第一轉板（53）的上端固定連接有多組第二電動伸縮桿（54），所述第二電動伸縮桿（54）的輸出軸貫穿第二轉板（56）。

技術總結
本發明涉及條材收集技術領域，具體為一種噴水織機廢邊絲收集裝置，包括處理箱，所述處理箱的內側固定連接有第二滑板，所述第二滑板的上端為多組對稱的斜面開槽設計，所述第二滑板的一側固定連接有第一滑板，所述第一滑板的上端為波浪形設計，所述第一滑板的上端為斜面設計，所述第一滑板的波浪形的凸起與第二滑板的斜面開槽相對齊，所述處理箱的內側第一滑板的上方安裝有下料機構，所述處理箱的內側第二滑板的上方安裝有碾壓機構，所述處理箱的下端固定連接有兩組相對稱的支撐腿，兩組所述支撐腿的其中一組所述支撐腿之間安裝有收集機構，通過出料管與第一滑板的相互配合利用高低差輸出針對織機布料用的膠水進行黏合，使廢邊絲集成為絲條。

技術研發人員：徐金明,楊田軍,周留春
受保護的技術使用者：吳江市金帆紡織有限公司
技術研發日：
技術公布日：2025/3/10
