本發明涉及面料領域，更具體地，涉及一種抗靜電面料及其織造工藝。

背景技術：

1、目前的抗靜電面料為追求環保往往會采用抗靜電紗線替代涂層，但通過抗靜電紗線交織形成的面料會長時間的曝露在環境中，則會導致抗靜電紗線磨損或斷裂，從而降低面料的抗靜電性。

技術實現思路

1、本發明的目的在于克服上述現有技術的不足，提供一種抗靜電面料及其織造工藝，通過經緯紗線交織形成三區的面料，中間區通過緯向導電纖維與經向異形滌綸纖維交織形成圓點，并且圓點均勻分布在面料中，從而使每個圓點形成一個獨立的導電單元，從而使中間區能夠快速傳導和消散靜電，并且圓點排列可以避免大面積連續分布，從而使導電纖維的損耗更小，從而延長中間層的抗靜電效果，通過表層區、中間區與里層區的緯紗通過組織交織，使中間區的導電纖維位于中間，并且在中間區的導電纖維的外側與里側均形成保護，表層區形成物理保護，防止導電纖維因外界環境而磨損或斷裂，從而影響面料的抗靜電效果，里層區形成物理隔離，從而有效減緩導電纖維被人體產生的汗液腐蝕，導電纖維與表層區以及里層區之間形成部分間隙，間隙差會形成空氣流通通道，從而減少人體產生的汗液在圓點區上的停留，并且緩解圓點區與汗液的接觸，從而增加圓點區的導電性能的持久性。

2、為了實現上述目的，本發明采用如下技術方案：一種抗靜電面料，從外到內依次包括表層區、中間區與里層區，所述表層區與所述里層區通過所述中間區交織連接，所述表層區包括表層橫向保護區與表層縱向保護區，所述里層區包括里層橫向保護區與里層縱向保護區，所述中間區包括圓點區，沿面料長度方向的所述圓點區為一組，相鄰兩組所述圓點區呈錯位排列，且相鄰兩組所述圓點區中的一組所述圓點區位于所述表層橫向保護區與所述里層橫向保護區的中間，另一組所述圓點區位于所述表層縱向保護區與所述里層縱向保護區的中間；

3、所述中間區緯向采用導電纖維與異形滌綸纖維，且導電纖維與異形滌綸纖維根數排列為16:24，經向采用異形滌綸纖維，所述表層區與所述里層區的經緯向均采用異形滌綸纖維。

4、本發明進一步設置為，所述中間區包括條形連接區與基布區，所述條形連接區與基布區連接，且所述條形連接區連接沿面料長度方向的所述圓點區，且所述條形連接區的寬度為所述圓點區的直徑的一半。

5、本發明進一步設置為，所述表層區包括第一連接區與第二連接區，所述第一連接區為正方形，所述第二連接區為長方形。

6、本發明進一步設置為，所述表層橫向保護區與所述表層縱向保護區均為長方形，所述表層橫向保護區與所述表層縱向保護區的短邊均與所述第一連接區連接，所述表層橫向保護區與所述表層縱向保護區的長邊均與所述第二連接區連接。

7、本發明進一步設置為，所述里層區包括第三連接區與第四連接區，所述第三連接區為正方形，所述第四連接區為長方形。

8、本發明進一步設置為，所述里層橫向保護區與所述里層縱向保護區均為長方形，所述里層橫向保護區與所述里層縱向保護區的短邊均與所述第三連接區連接，所述里層橫向保護區與所述里層縱向保護區的長邊均與所述第四連接區連接。

9、本發明還公開了一種抗靜電面料的織造工藝，所述面料以104根經紗與240根緯紗為一個循環，緯紗以1:1:1排列交織，且所述中間區的導電纖維的緯向密度低于所述中間區其余的緯向密度，所述中間區的導電纖維的緯向密度低于所述表層區與所述里層區的緯向密度。

10、本發明進一步設置為，所述表層橫向保護區與所述里層橫向保護區相對且大小一致，所述表層縱向保護區與所述里層縱向保護區相對且大小一致，所述第一連接區與所述第三連接區相對且大小一致，所述第二連接區與所述第四連接區相對且大小一致。

11、本發明進一步設置為，所述表層橫向保護區與所述里層橫向保護區為長方形，且所述表層橫向保護區與所護里層橫向保護區的短邊的寬度均與圓點區的直徑相等，所述表層縱向保護區與所述里層縱向保護區為長方形，所述表層縱向保護區與所述里層縱向保護區的短邊的寬度均與圓點區的直徑相等。

12、本發明進一步設置為，所述表層橫向保護區、所述里層橫向保護區均與所述圓點區之間形成間隙差h，所述表層縱向保護區、所述里層縱向保護區均與所述圓點區之間形成間隙。

13、綜上所述，本發明具有以下有益效果：

14、中間區通過緯向導電纖維與經向異形滌綸纖維交織形成圓點，并且圓點均勻分布在面料中，從而使每個圓點形成導電單元，增加中間區的導電性，并且每個圓點之間通過多孔組織交織形成條形連接，從而可以支撐圓點區的變形，而表層區、中間區、里層區的緯紗通過組織的變換，從而將中間區的導電圓點形成保護，并且導電圓點與表層區、里層區之間形成局部間隙，增加導電圓點周圍的空氣流通性，并且減少人體產生的汗液在圓點區上的停留，里層區形成物理隔離，表層區形成物理保護，防止導電纖維因外界環境而磨損或斷裂。

技術特征：

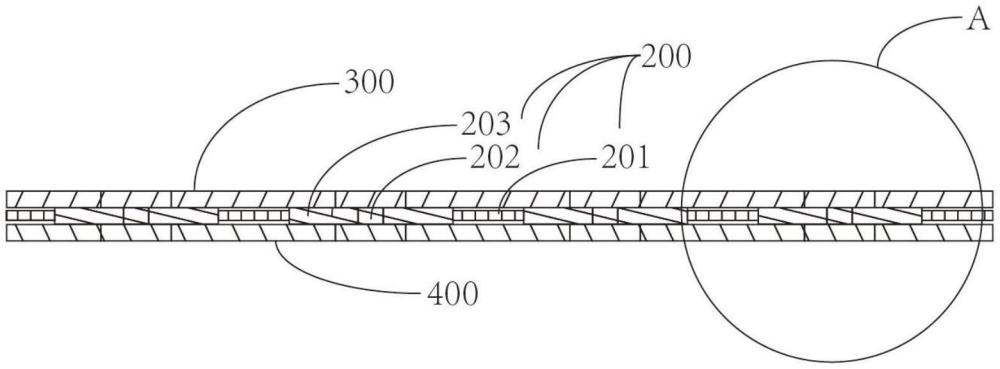

1.一種抗靜電面料，其特征在于，從外到內依次包括表層區(300)、中間區(200)與里層區(400)，所述表層區(300)與所述里層區(400)通過所述中間區(200)交織連接，所述表層區(300)包括表層橫向保護區(301)與表層縱向保護區(303)，所述里層區(400)包括里層橫向保護區(401)與里層縱向保護區(403)，所述中間區(200)包括圓點區(201)，沿面料長度方向的所述圓點區(201)為一組，相鄰兩組所述圓點區(201)呈錯位排列，且相鄰兩組所述圓點區(201)中的一組所述圓點區(201)位于所述表層橫向保護區(301)與所述里層橫向保護區(401)的中間，另一組所述圓點區(201)位于所述表層縱向保護區(303)與所述里層縱向保護區(403)的中間；

2.根據權利要求1所述的一種抗靜電面料，其特征在于，所述中間區(200)包括條形連接區(202)與基布區(203)，所述條形連接區(202)與基布區(203)連接，且所述條形連接區(202)連接沿面料長度方向的所述圓點區(201)，且所述條形連接區(202)的寬度為所述圓點區(201)的直徑的一半。

3.根據權利要求1所述的一種抗靜電面料，其特征在于，所述表層區(300)包括第一連接區(302)與第二連接區(304)，所述第一連接區(302)為正方形，所述第二連接區(304)為長方形。

4.根據權利要求3所述的一種抗靜電面料，其特征在于，所述表層橫向保護區(301)與所述表層縱向保護區(303)均為長方形，所述表層橫向保護區(301)與所述表層縱向保護區(303)的短邊均與所述第一連接區(302)連接，所述表層橫向保護區(301)與所述表層縱向保護區(303)的長邊均與所述第二連接區(304)連接。

5.根據權利要求1所述的一種抗靜電面料，其特征在于，所述里層區(400)包括第三連接區(402)與第四連接區(404)，所述第三連接區(402)為正方形，所述第四連接區(404)為長方形。

6.根據權利要求5所述的一種抗靜電面料，其特征在于，所述里層橫向保護區(401)與所述里層縱向保護區(403)均為長方形，所述里層橫向保護區(401)與所述里層縱向保護區(403)的短邊均與所述第三連接區(402)連接，所述里層橫向保護區(401)與所述里層縱向保護區(403)的長邊均與所述第四連接區(404)連接。

7.一種根據權利要求1—6任意一項所述抗靜電面料的織造工藝，其特征在于，所述面料以104根經紗與240根緯紗為一個循環，緯紗以1:1:1排列交織，第1—104經紗與第1、4、7、10、13、16、19、22、25、28、31、34、37、40、43、46、49、52、55、58、61、64、67、70、73、76、79、82、85、88、91、94、97、100、103、106、109、112、115、118、121、124、127、130、133、136、139、142緯紗交織形成表層區300，第1—104經紗與第2、5、8、11、14、17、20、23、26、29、32、35、38、41、44、47、50、53、56、59、62、65、68、71、74、77、80、83、86、89、92、95、98、101、104、107、110、113、116、119、122、125、128、131、134、137、140、143緯紗交織形成中間區200，第1—104經紗與第3、6、9、12、15、18、21、24、27、30、33、36、39、42、45、48、51、54、57、60、63、66、69、72、75、78、81、84、87、90、93、96、99、102、105、108、111、114、117、120、123、126、129、132、135、138、141、144緯紗交織形成里層區400，且所述中間區(200)的導電纖維的緯向密度低于所述中間區(200)其余的緯向纖維的密度，所述中間區(200)的導電纖維的緯向密度低于所述表層區(300)與所述里層區(400)的緯向纖維的密度。

8.根據權利要求7所述的一種抗靜電面料的織造工藝，其特征在于，所述表層橫向保護區(301)與所述里層橫向保護區(401)相對且大小一致，所述表層縱向保護區(303)與所述里層縱向保護區(403)相對且大小一致，所述第一連接區(302)與所述第三連接區(402)相對且大小一致，所述第二連接區(304)與所述第四連接區(404)相對且大小一致。

9.根據權利要求8所述的一種抗靜電面料的織造工藝，其特征在于，所述表層橫向保護區(301)與所述里層橫向保護區(401)為長方形，且所述表層橫向保護區(301)與所護里層橫向保護區(401)的短邊的寬度均與圓點區(201)的直徑相等，所述表層縱向保護區(303)與所述里層縱向保護區(403)為長方形，所述表層縱向保護區(303)與所述里層縱向保護區(403)的短邊的寬度均與圓點區(201)的直徑相等。

10.根據權利要求9所述的一種抗靜電面料的織造工藝，其特征在于，所述表層橫向保護區(301)、所述里層橫向保護區(401)均與所述圓點區(201)之間形成間隙差h，所述表層縱向保護區(303)、所述里層縱向保護區(403)均與所述圓點區(201)之間形成間隙。

技術總結
本發明公開一種抗靜電面料及其織造工藝，從外到內依次包括表層區、中間區與里層區，表層區與里層區通過中間區交織連接，表層區包括表層橫向保護區與表層縱向保護區，里層區包括里層橫向保護區與里層縱向保護區，中間區包括圓點區，沿面料長度方向的圓點區為一組，相鄰兩組圓點區呈錯位排列，且相鄰兩組圓點區中的一組圓點區位于表層橫向保護區與里層橫向保護區的中間，另一組圓點區位于表層縱向保護區與里層縱向保護區的中間。本發明通過表層區形成物理保護，防止導電纖維因外界環境而磨損或斷裂，里層區形成物理隔離，從而減緩因為汗液而腐蝕，導電纖維與表層區以及里層區之間形成間隙，間隙差減少汗液的停留，增加圓點區的導電性能的持久性。

技術研發人員：何列斐,楊丁丁
受保護的技術使用者：杭州泓爾紡織品有限公司
技術研發日：
技術公布日：2025/4/6
