本發明涉及紡織材料液相處理，尤其是涉及一種適用于人工草坪加工用紗線的浸膠裝置。

背景技術：

1、人工草坪，也被稱為人造草坪或假草坪，是一種通過人工方式制造，用于模擬天然草坪的表面覆蓋物。它通常由合成纖維制成，這些纖維被編織或簇絨到一個背襯材料上，形成一個類似于真實草坪的外觀和質感。人工草坪被廣泛應用于各種場所，包括但不限于運動場、景觀裝飾、高爾夫球場等。

2、浸膠裝置是人工草坪加工過程中的一個關鍵設備，它主要用于將膠液均勻地涂覆在紗線表面，以增強紗線的粘結力和耐磨性。紗線在浸膠裝置內進行浸膠時，通過輸送裝置被送入浸膠槽；在浸膠槽內，紗線完全或部分地浸入膠液中。浸膠后的紗線通過刮刀、擠壓輪等裝置去除多余的膠液。

3、現有技術方案中，紗線進入浸膠箱后，逐漸浸入膠液中，浸膠過程中，可以通過攪拌或循環裝置使膠液保持均勻，確保紗線能夠均勻浸漬；但是該種方式只能使膠液均勻覆蓋在紗線表面的各個部位，無法使膠液充分的滲透到紗線內部，提高紗線與膠液的結合強度。

技術實現思路

1、本發明的目的在于：提供一種適用于人工草坪加工用紗線的浸膠裝置，通過紗線驅動組件撥動浸膠紗線，可以使浸膠紗線在浸膠箱中進行位移彈動，紗線的位移彈動還促進了膠液向紗線內部的滲透，在彈動過程中，紗線的纖維結構會不斷張開和閉合，有助于膠液更好地滲透到纖維內部，形成更強的結合力，這種增強的結合力有助于提升人工草坪的抗磨損性能和抗老化性能，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種適用于人工草坪加工用紗線的浸膠裝置，包括浸膠箱，所述浸膠箱內部活動設置有浸膠紗線，所述浸膠箱內部前端為弧形結構，所述浸膠箱的上端后部設置有紗線驅動組件，所述紗線驅動組件包括固定安裝在浸膠箱上端面后部的第一裝配架，所述第一裝配架的內部轉動穿設有第二傳動桿，所述第二傳動桿的后端外壁上固定安裝有驅動套，所述驅動套的外壁上呈環形陣列固定有驅動板，所述驅動板逆時針旋轉方向側壁頂端為弧形結構。

3、優選地，所述浸膠箱的內部設置有限位翻滾組件，所述限位翻滾組件包括固定安裝在浸膠箱上端面前部的第一承載架，所述第一承載架的下端面固定安裝有電缸，所述電缸的輸出端固定安裝有限定壓板，所述限定壓板底端面的前后邊沿處為弧形結構。

4、優選地，所述限定壓板的下端面開設有裝配嵌合槽，所述裝配嵌合槽的內部轉動嵌合有翻滾導球，所述翻滾導球遠離限定壓板的端面上固定有導向摩擦層。

5、優選地，所述浸膠箱的內外部共同設置有流通驅動清理組件，所述流通驅動清理組件包括固定安裝在浸膠箱左側壁上的伺服電機，所述伺服電機的輸出端穿設浸膠箱側壁固定連接有驅動桿。

6、優選地，所述浸膠箱的內部底端面上豎直固定安裝有限位豎板，相鄰所述限位豎板之間形成流通通道，所述驅動桿的外壁上與流通通道對應處呈環形陣列固定安裝有流通驅動板。

7、優選地，所述驅動桿的外壁上呈環形陣列固定分布有清潔桿，每個所述清潔桿的外壁上均固定安裝有繞絮排板，所述清潔桿與流通驅動板之間交錯分布。

8、優選地，所述第二傳動桿的前端固定安裝有第三斜齒輪，所述驅動桿的外壁上固定有第一斜齒輪，所述第一承載架的內側壁上固定安裝有第二裝配架，所述第二裝配架的內部轉動安裝有第一傳動桿，所述第一傳動桿與第一斜齒輪、第三斜齒輪對應處分別固定安裝有第二斜齒輪，所述第一傳動桿通過第一斜齒輪、第二斜齒輪與驅動桿之間轉動連接。

9、優選地，所述浸膠箱的后端設置有清潔預處理組件，所述清潔預處理組件包括固定安裝在浸膠箱后端的清潔收集盒。

10、優選地，所述清潔收集盒的上端前部固定安裝有彈簧，所述彈簧的頂端固定安裝有紗線處理架，所述清潔收集盒的上端后部轉動安裝有引導輥。

11、優選地，所述紗線處理架的內部開設有穿插裝配槽，所述穿插裝配槽的內部固定安裝有清潔刷毛。

12、與現有技術相比，本發明的有益效果是：

13、1.本發明通過紗線驅動組件撥動浸膠紗線，可以使浸膠紗線在浸膠箱中進行位移彈動，如此有助于膠液更均勻地覆蓋在紗線表面，由于紗線在不斷地移動和彈動，膠液能夠更充分地滲透到紗線的各個部位，避免了局部欠膠或局部多膠的問題；紗線的位移彈動還促進了膠液向紗線內部的滲透，在彈動過程中，紗線的纖維結構會不斷張開和閉合，有助于膠液更好地滲透到纖維內部，形成更強的結合力，這種增強的結合力有助于提升人工草坪的抗磨損性能和抗老化性能。

14、2.本發明流通驅動板與流通通道之間相互對應，這樣能驅動浸膠箱中的膠液向流通通道中流淌，流通驅動板的轉動可以促使膠液在浸膠箱內更加均勻地分布和流動，從而確保紗線在通過流通通道時能夠均勻地接觸到膠液，這有助于避免紗線部分區域浸膠不足或過度浸膠的問題，提高浸膠的均勻性和一致性；通過流通驅動板的轉動驅動膠液流動，可以加快紗線的浸膠速度，縮短浸膠時間，這有助于提高生產效率，降低生產成本。

15、3.本發明通過繞絮排板可以對浸膠紗線自身脫落在浸膠箱中的紗線沙絨進行繞卷纏繞收集處理，紗線在浸膠過程中，部分沙絨可能會因摩擦或張力等原因脫落并掉入浸膠箱中，如果不及時清理，這些沙絨會污染膠液，影響膠液的粘度和浸膠效果，繞絮排板通過轉動繞卷纏繞這些脫落的沙絨，可以有效減少膠液的污染，保持膠液的清潔度和穩定性。

16、4.本發明浸膠紗線進行位移時，浸膠紗線與配嵌合槽內的翻滾導球發生摩擦，具有導向摩擦層的翻滾導球可以使位移的浸膠紗線自身發生翻轉，紗線在翻滾導球的作用下不斷翻轉，可以確保紗線的各個部分都能與膠液充分接觸；翻轉的紗線能夠更有效地吸收膠液，使膠液更均勻地滲透到紗線內部，從而增強紗線的強度和耐磨性，這對于提高人工草坪的耐用性和抗老化性具有重要意義。

技術特征：

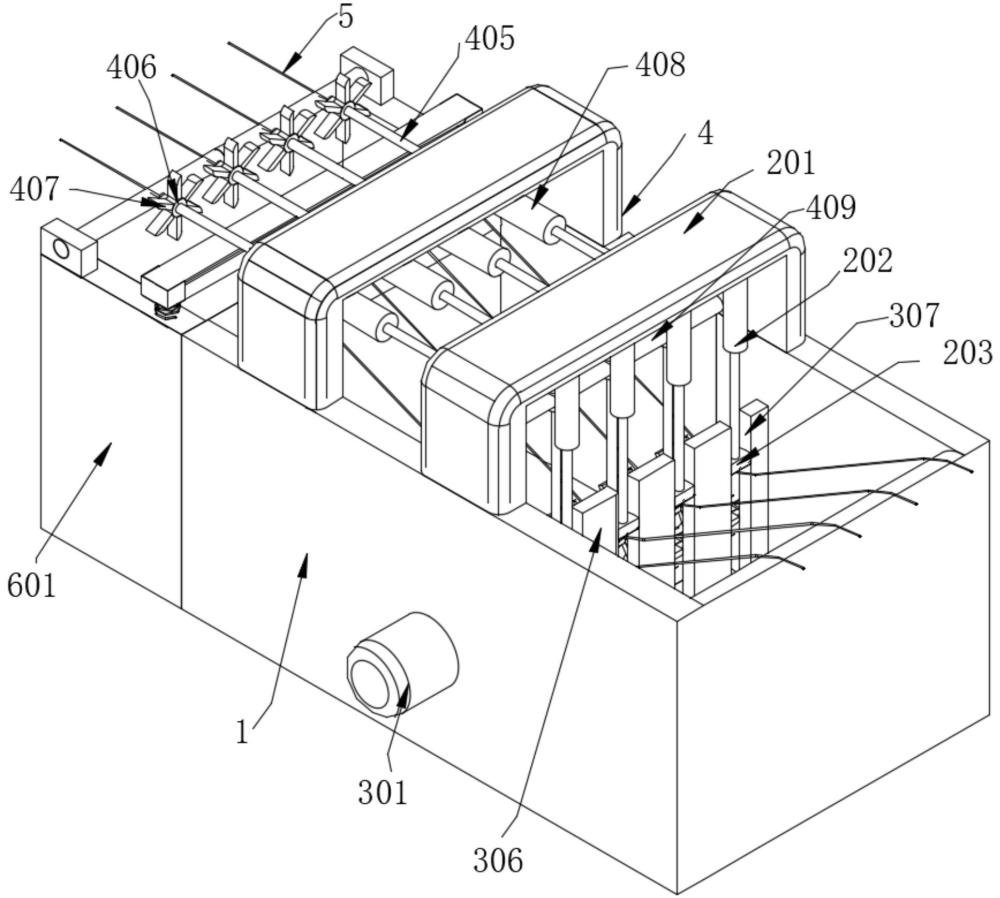

1.一種適用于人工草坪加工用紗線的浸膠裝置，包括浸膠箱（1），其特征在于：所述浸膠箱（1）內部活動設置有浸膠紗線（5），所述浸膠箱（1）內部前端為弧形結構，所述浸膠箱（1）的上端后部設置有紗線驅動組件（4），所述紗線驅動組件（4）包括固定安裝在浸膠箱（1）上端面后部的第一裝配架（408），所述第一裝配架（408）的內部轉動穿設有第二傳動桿（405），所述第二傳動桿（405）的后端外壁上固定安裝有驅動套（406），所述驅動套（406）的外壁上呈環形陣列固定有驅動板（407），所述驅動板（407）逆時針旋轉方向側壁頂端為弧形結構；

2.根據權利要求1所述的一種適用于人工草坪加工用紗線的浸膠裝置，其特征在于：所述限定壓板（203）的下端面開設有裝配嵌合槽（204），所述裝配嵌合槽（204）的內部轉動嵌合有翻滾導球（205），所述翻滾導球（205）遠離限定壓板（203）的端面上固定有導向摩擦層（206）。

3.根據權利要求2所述的一種適用于人工草坪加工用紗線的浸膠裝置，其特征在于：所述浸膠箱（1）的內外部共同設置有流通驅動清理組件（3），所述流通驅動清理組件（3）包括固定安裝在浸膠箱（1）左側壁上的伺服電機（301），所述伺服電機（301）的輸出端穿設浸膠箱（1）側壁固定連接有驅動桿（302）。

4.根據權利要求3所述的一種適用于人工草坪加工用紗線的浸膠裝置，其特征在于：所述浸膠箱（1）的內部底端面上豎直固定安裝有限位豎板（306），相鄰所述限位豎板（306）之間形成流通通道（307），所述驅動桿（302）的外壁上與流通通道（307）對應處呈環形陣列固定安裝有流通驅動板（303）。

5.根據權利要求4所述的一種適用于人工草坪加工用紗線的浸膠裝置，其特征在于：所述驅動桿（302）的外壁上呈環形陣列固定分布有清潔桿（304），每個所述清潔桿（304）的外壁上均固定安裝有繞絮排板（305），所述清潔桿（304）與流通驅動板（303）之間交錯分布。

6.根據權利要求5所述的一種適用于人工草坪加工用紗線的浸膠裝置，其特征在于：所述第二傳動桿（405）的前端固定安裝有第三斜齒輪（404），所述驅動桿（302）的外壁上固定有第一斜齒輪（401），所述第一承載架（201）的內側壁上固定安裝有第二裝配架（409），所述第二裝配架（409）的內部轉動安裝有第一傳動桿（403），所述第一傳動桿（403）與第一斜齒輪（401）、第三斜齒輪（404）對應處分別固定安裝有第二斜齒輪（402），所述第一傳動桿（403）通過第一斜齒輪（401）、第二斜齒輪（402）與驅動桿（302）之間轉動連接。

7.根據權利要求1所述的一種適用于人工草坪加工用紗線的浸膠裝置，其特征在于：所述浸膠箱（1）的后端設置有清潔預處理組件（6），所述清潔預處理組件（6）包括固定安裝在浸膠箱（1）后端的清潔收集盒（601）。

8.根據權利要求7所述的一種適用于人工草坪加工用紗線的浸膠裝置，其特征在于：所述清潔收集盒（601）的上端前部固定安裝有彈簧（605），所述彈簧（605）的頂端固定安裝有紗線處理架（602），所述清潔收集盒（601）的上端后部轉動安裝有引導輥（606）。

9.根據權利要求8所述的一種適用于人工草坪加工用紗線的浸膠裝置，其特征在于：所述紗線處理架（602）的內部開設有穿插裝配槽（603），所述穿插裝配槽（603）的內部固定安裝有清潔刷毛（604）。

技術總結
本發明涉及紡織材料液相處理技術領域，尤其是涉及一種適用于人工草坪加工用紗線的浸膠裝置，包括浸膠箱，浸膠箱內部活動設置有浸膠紗線，浸膠箱的上端后部設置有紗線驅動組件，紗線驅動組件包括固定安裝在浸膠箱上端面后部的第一裝配架，第二傳動桿的后端外壁上固定安裝有驅動套，驅動套的外壁上呈環形陣列固定有驅動板。本發明通過紗線驅動組件撥動浸膠紗線，可以使浸膠紗線在浸膠箱中進行位移彈動，紗線的位移彈動還促進了膠液向紗線內部的滲透，在彈動過程中，紗線的纖維結構會不斷張開和閉合，有助于膠液更好地滲透到纖維內部，形成更強的結合力，這種增強的結合力有助于提升人工草坪的抗磨損性能和抗老化性能。

技術研發人員：王堅,李俊
受保護的技術使用者：揚州市其樂纖維科技有限公司
技術研發日：
技術公布日：2025/4/6
