本發明屬于襪機，特別涉及一種襪機用套齒針針盤裝置。

背景技術：

1、現有一體織襪機上所采用的把織物或襪從針織設備的針筒上轉移的套齒針也有稱為轉移針的都存在一個問題，在套齒針損壞需要更換的時候需要拆下多個零配件和安裝套齒針的針盤，每次更換后又需要重新定位套齒針和針筒的位置，維修麻煩，如果定位不準會導致機器故障生產次品襪。如何提高套齒針更換的便捷性是本領域技術人員研究的對象。

2、另外現有的套齒針針盤在旋轉的過程中驅動結構極其復雜，如何提高驅動結構的便捷性也是本領域技術人員研究的對象。

技術實現思路

1、本發明提供了一種結構簡單、套齒針裝卸方便的襪機用套齒針針盤裝置。

2、一種襪機用套齒針針盤裝置，包括套齒針針盤，套齒針針盤包括第一半圓套齒盤組件和第二半圓套齒盤組件，所述第一半圓套齒盤組件和第二半圓套齒盤組件均包括半圓針盤，半圓針盤上側面安裝有安裝環，半圓針盤外圓周面設有豎直方向的針槽，針槽橫向設有卡槽，所述的針槽嵌入安裝套齒針，套齒針內側設有凸起，凸起配合卡槽，套齒針外側設有彈性體，彈性體外側設有外壓瓦片，外壓瓦片連接半圓針盤，外壓瓦片內側設有配合套齒針的斜面。本發明的套齒針向外撥動配合斜面使凸起脫離卡槽即可將損壞的套齒針脫離套齒針針盤，而安裝新的套齒針也僅需要，將套齒針插入彈性體內側，通過外壓瓦片壓接，凸起配合嵌入卡槽，即可完成新的套齒針安裝，裝卸便捷。

3、所述的針槽為兩個以上均勻排列于半圓針盤外圓周面，使得卡槽為半圓形排列，所述彈性體為彈簧或者橡筋線，彈性體呈半圓形彈性壓接套齒針。

4、所述的半圓針盤分為第一半圓針盤和第二半圓針盤，第一半圓針盤和第二半圓針盤之間通過旋轉臂連接，第一半圓針盤外周設有銷孔。

5、所述第一半圓針盤頂部連接有第一安裝座，第一安裝座外周連接有第一外壓瓦片，第一外壓瓦片內壁設有第一凹槽以及第一斜面；所述第一半圓針盤外壁分別設有第一圓弧槽和第一卡槽，所述第一圓弧槽與第一凹槽之間設有間隙，在間隙內共同夾持第一彈性體，第一彈性體與第一半圓針盤之間嵌入套齒針。

6、所述的第二半圓針盤頂部連接有第二安裝座，第二安裝座外周連接有第二外壓瓦片，第二外壓瓦片內壁設有第二凹槽以及第二斜面；所述第二半圓針盤外壁分別設有第二圓弧槽和第二卡槽，所述第二圓弧槽與第二凹槽之間設有間隙，在間隙內共同夾持第二彈性體，第二彈性體與第二半圓針盤之間嵌入套齒針。

7、所述安裝環的內側安裝有套齒針針盤的升降裝置，所述的升降裝置包括環形的氣缸座，氣缸座內通過壓縮空氣驅動頂桿升降，頂桿貫穿連接第一安裝座以及第一半圓針盤，并通過連接板連接第一半圓針盤。升降裝置實現對于套齒針針盤中半圓針盤的上下運動，進而實現套齒針配合襪機織針對于襪子拾取、轉移功能。

8、所述的套齒針頂部設有第四斜面，便于套齒針插入彈性體與半圓針盤之間，套齒針底部設有u形針槽，u形針槽底部設有第二斜面便于引導襪機織針與u形針槽相互配合，而u形針槽背面設有第三斜面便于手動撥動套齒針，將套齒針脫離或者配合安裝針槽。

9、所述的銷孔配合連接驅動第一半圓針盤繞旋轉臂旋轉的針盤旋轉驅動裝置，針盤旋轉驅動裝置包括鎖桿，所述的鎖桿與銷孔處于同一軸線，鎖桿前后運動配合銷孔。所述的針盤旋轉驅動裝置還包括旋轉氣缸，旋轉氣缸通過驅動桿連接驅動塊，驅動塊連接有移動板，移動板安裝有電機座，電機座連接旋轉電機，旋轉電機驅動鎖桿旋轉，進而驅動第一半圓針盤繞旋轉臂旋轉實現襪子襪頭的對齊，進而可以配合縫頭機進行縫頭。

10、所述的旋轉電機主軸端部為渦輪，渦輪配合連接蝸桿，蝸桿通過轉盤連接鎖桿，渦輪配合連接蝸桿提高了鎖桿旋轉的扭力，增加第一半圓針盤旋轉驅動可靠性。

11、本發明襪機用套齒針針盤裝置通過撥動式安裝拆卸套齒針縮短了套齒針盤安裝維修的時間。

技術特征：

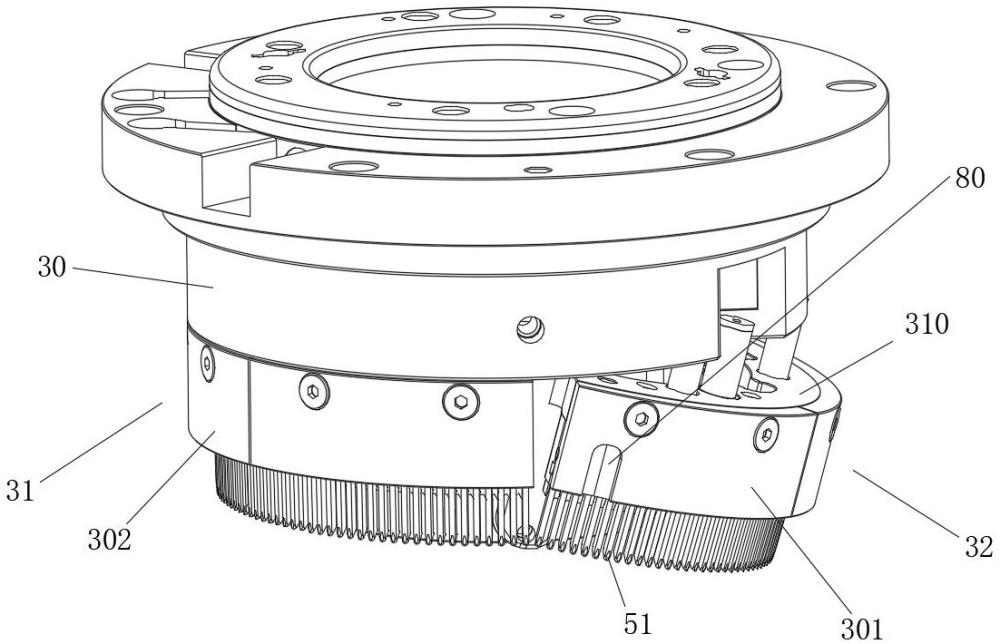

1.一種襪機用套齒針針盤裝置，包括套齒針針盤，套齒針針盤包括第一半圓套齒盤組件（31）和第二半圓套齒盤組件（32），其特征在于：所述第一半圓套齒盤組件（31）和第二半圓套齒盤組件（32）均包括半圓針盤，半圓針盤上側面安裝有安裝環（30），半圓針盤外圓周面設有豎直方向的針槽（44），針槽橫向設有卡槽，所述的針槽嵌入安裝套齒針（51），套齒針（51）內側設有凸起（53），凸起（53）配合卡槽，套齒針（51）外側設有彈性體，彈性體外側設有外壓瓦片，外壓瓦片連接半圓針盤，外壓瓦片內側設有配合套齒針（51）的斜面。

2.根據權利要求1所述的一種襪機用套齒針針盤裝置，其特征在于：所述的針槽（44）為兩個以上均勻排列于半圓針盤外圓周面，使得卡槽為半圓形排列，所述彈性體為彈簧或者橡筋線，彈性體呈半圓形彈性壓接套齒針（51）。

3.根據權利要求1所述的一種襪機用套齒針針盤裝置，其特征在于：所述的半圓針盤分為第一半圓針盤（4）和第二半圓針盤（72），第一半圓針盤（4）和第二半圓針盤（72）之間通過旋轉臂（310）連接，第一半圓針盤（4）外周設有銷孔（80）。

4.根據權利要求3所述的一種襪機用套齒針針盤裝置，其特征在于：所述第一半圓針盤（4）頂部連接有第一安裝座（300），第一安裝座（300）外周連接有第一外壓瓦片（301），第一外壓瓦片（301）內壁設有第一凹槽（312）以及第一斜面（303）；所述第一半圓針盤（4）外壁分別設有第一圓弧槽（43）和第一卡槽（41），所述第一圓弧槽（43）與第一凹槽（312）之間設有間隙（66），在間隙（66）內共同夾持第一彈性體（7），第一彈性體（7）與第一半圓針盤（4）之間嵌入套齒針（51）。

5.根據權利要求3所述的一種襪機用套齒針針盤裝置，其特征在于：所述的第二半圓針盤（72）頂部連接有第二安裝座（309），第二安裝座（309）外周連接有第二外壓瓦片（305），第二外壓瓦片（305）內壁設有第二凹槽以及第二斜面；所述第二半圓針盤（72）外壁分別設有第二圓弧槽和第二卡槽，所述第二圓弧槽與第二凹槽之間設有間隙，在間隙內共同夾持第二彈性體（6），第二彈性體（6）與第二半圓針盤（72）之間嵌入套齒針（51）。

6.根據權利要求1所述的一種襪機用套齒針針盤裝置，其特征在于：所述安裝環（30）的內側安裝有套齒針針盤的升降裝置，所述的升降裝置包括環形的氣缸座（9），氣缸座（9）內通過壓縮空氣驅動頂桿（71）升降，頂桿貫穿連接第一安裝座（300）以及第一半圓針盤（4），并通過連接板（8）連接第一半圓針盤（4）。

7.根據權利要求1所述的一種襪機用套齒針針盤裝置，其特征在于：所述的套齒針（51）頂部設有第四斜面（54），套齒針（51）底部設有u形針槽（52），u形針槽（52）底部設有第二斜面（56），u形針槽（52）背面設有第三斜面（55）。

8.根據權利要求3所述的一種襪機用套齒針針盤裝置，其特征在于：所述的銷孔（80）配合連接驅動第一半圓針盤（4）繞旋轉臂（310）旋轉的針盤旋轉驅動裝置（91），針盤旋轉驅動裝置（91）包括鎖桿（90），所述的鎖桿（90）與銷孔（80）處于同一軸線，鎖桿（90）前后運動配合銷孔（80）。

9.根據權利要求8所述的一種襪機用套齒針針盤裝置，其特征在于：所述的針盤旋轉驅動裝置（91）還包括旋轉氣缸（97），旋轉氣缸（97）通過驅動桿（96）連接驅動塊（95），驅動塊（95）連接有移動板（99），移動板（99）安裝有電機座（94），電機座（94）連接旋轉電機（92），旋轉電機（92）驅動鎖桿（90）旋轉。

10.根據權利要求9所述的一種襪機用套齒針針盤裝置，其特征在于：所述的旋轉電機（92）主軸端部為渦輪（98），渦輪（98）配合連接蝸桿（100），蝸桿（100）通過轉盤（89）連接鎖桿（90）。

技術總結
一種襪機用套齒針針盤裝置，包括套齒針針盤，套齒針針盤包括第一半圓套齒盤組件和第二半圓套齒盤組件，所述第一半圓套齒盤組件和第二半圓套齒盤組件均包括半圓針盤，半圓針盤上側面安裝有安裝環，半圓針盤外圓周面設有豎直方向的針槽，針槽橫向設有卡槽，所述的針槽嵌入安裝套齒針，套齒針內側設有凸起，凸起配合卡槽，套齒針外側設有彈性體，彈性體外側設有外壓瓦片，外壓瓦片連接半圓針盤，外壓瓦片內側設有配合套齒針的斜面。本發明襪機用套齒針針盤裝置通過撥動式安裝拆卸套齒針縮短了套齒針盤安裝維修的時間。

技術研發人員：陳仲紀,金建苗
受保護的技術使用者：諸暨市盛淼針織機械科技有限公司
技術研發日：
技術公布日：2025/4/24
