本發明涉及建筑材料技術領域，尤其是一種防水的隔音地板。

背景技術：

隨著人們生活水平的不斷提高，地板已經成為千家萬戶室內裝飾中不可或缺的組成部分。然而，地板的防水防潮以及隔音技術一直是同行業技術人員所面臨的問題。同時，實木的裝飾風格返璞歸真，質感自然，在森林覆蓋率下降，大力提倡環保的今天，實木地板則更顯珍貴。然而傳統的地板防水性能差，受潮后易變形，導致地板損壞。

技術實現要素：

本發明所要解決的技術問題是針對現有技術的不足，提供一種隔音效果好、防水性能佳、耐磨性能好的防水隔音地板。

本發明解決其技術問題所采用的技術方案是：

一種防水的隔音地板，其特征在于：包括高密度基板、隔音層、復合板，所述高密度基板表面壓制有一層花紋紙，高密度基板下方鋪設有一層防水蜜蠟層，所述防水蜜蠟層下方設有耐磨板，所述耐磨板下方設有隔音層，所述隔音層為上層、空氣層以及底層所組成的層狀結構，所述隔音層下方設有復合板。

本發明所述的花紋紙為防滑花紋紙，能夠起到有效的防滑效果。

本發明所述的耐磨板為實木板，所述上層為橡木材料，所述空氣層的厚度為1～2cm，所述底層為柏木材料。

本發明所述的復合板由若干層單板復合而成。

本發明所述的隔音層為雙層隔音層，并且雙層隔音層采用不同的木質，避免產生共振，有效地隔離外界聲音的傳遞。達到了優良的隔音效果，并且還具有防水性，受潮后不易變形，表面壓制防滑花紋紙，防止地板打滑，有效延長了地板的使用壽命。

附圖說明

圖1是本發明的結構示意圖。

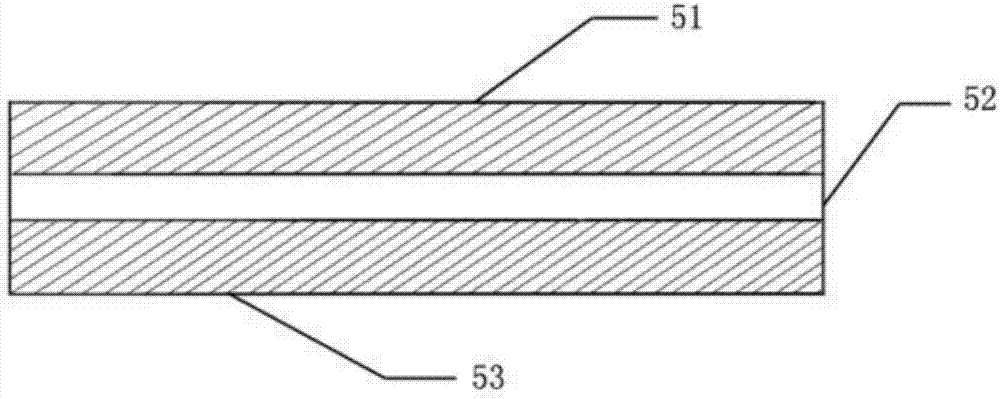

圖2是本發明中a部局部結構示意圖

圖中1.花紋紙，2.高密度基板，3.防水蜜蠟層，4.耐磨板，5.隔音層，51.上層，52.空氣層，53.底層，6.復合板。

具體實施方式

以下參照附圖，進一步描述本發明的具體技術方案，以便于本領域的技術人員進一步地理解本發明，而不構成對其權利的限制。

實施例：

一種防水的隔音地板，其特征在于：包括高密度基板1、隔音層5、復合板6，所述高密度基板1表面壓制有一層花紋紙2，所述花紋紙2為防滑花紋紙，所述高密度基板1下方鋪設有一層防水蜜蠟層3，所述防水蜜蠟層3下方設有耐磨板4，所述耐磨板4為實木板，所述耐磨板4下方設有隔音層5，所述隔音層5為上層51、空氣層52以及底層53所組成的層狀結構，所述上層51為橡木材料，所述空氣層52的厚度為1～2cm，所述底層53為柏木材料，所述隔音層5下方設有復合板6，所述復合板6由若干層單板復合而成。

以上顯示和描述了本發明的基本原理和主要特征和本發明的優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內。本發明要求保護范圍由所附的權利要求書及其等效物界定。

技術特征：

技術總結
本發明公開了一種防水的隔音地板，包括密度基板、隔音層、復合板，所述高密度基板表面壓制有一層花紋紙，高密度基板下方鋪設有一層防水蜜蠟層，所述防水蜜蠟層下方設有耐磨板，所述耐磨板下方設有隔音層，所述隔音層為上層、空氣層以及底層所組成的層狀結構，所述隔音層下方設有復合板。本發明通過設置雙層隔音層，并且雙層隔音層采用不同的木質，避免產生共振，有效地隔離外界聲音的傳遞，達到了優良的隔音效果，并且還具有防水性，受潮后不易變形，表面壓制防滑花紋紙，防止地板打滑，有效延長了地板的使用壽命。

技術研發人員：段凱
受保護的技術使用者：天津凱龍靜業噪聲振動控制科技有限公司
技術研發日：2016.03.02
技術公布日：2017.09.12
