本發明涉及一種建筑物的連接裝置，特別涉及一種可大范圍調整的幕墻單元。

背景技術：

隨著混凝土結構和鋼結構在建筑上的大量應用，建筑物的外墻通常就不需再起承重作用，而只需承擔自重及各種外來的力量。因此建筑物的外墻可以通過用于建筑物的面板拼裝而成，如玻璃面板或石材面板。這樣的屋面既可以對建筑物起到圍護作用，又能美化建筑物。

房屋外墻通常都是固定在建筑物的屋面支撐龍骨上。通常每一塊房屋外墻面板與房屋支撐龍骨之間會有三個或四個固定連接點，并且房屋外墻面板在所有固定連接點上與房屋支撐龍骨之間的固定連接裝置都是相同的。傳統的固定連接裝置主要是使用螺栓組件將房屋外墻面板直接固定在房屋支撐龍骨上。安裝房屋外墻面板時，在房屋外墻面板被固定在屋面支撐龍骨上之前，房屋外墻面板必須要得到一定的支撐，否則就容易從屋面上落下。此外，房屋外墻面板的固定點越多，安裝就越復雜，例如擰螺栓時要采用對角線的方式，以防止在屋面面板產生大的應力。

為此需要一種改進的房屋外墻連接固定裝置以克服上述缺陷。

技術實現要素：

本發明的目的之一就是提供一種安裝屋面面板時不需要提供額外支撐且支撐固定結構可以就不規則形狀進行調整的的可大范圍調整的幕墻單元。

本發明一種可大范圍調整的幕墻單元，其包括與房屋鋼結構連接的本體和固定在所述本體上的連接件，本體與所述連接件接觸面都具有可以上下調節的凹形槽，所述連接件的頂板也具有可以前后或左右調節的凹形槽。

在本發明的另一個實施例中，本體固定部的外側面上設有防滑鋸齒紋。連接件豎板與本體接觸的側面上也設有防滑鋸齒紋。

附圖說明

圖1是本發明一種可大范圍調整的幕墻單元本體的一個實施例的立體示意圖；

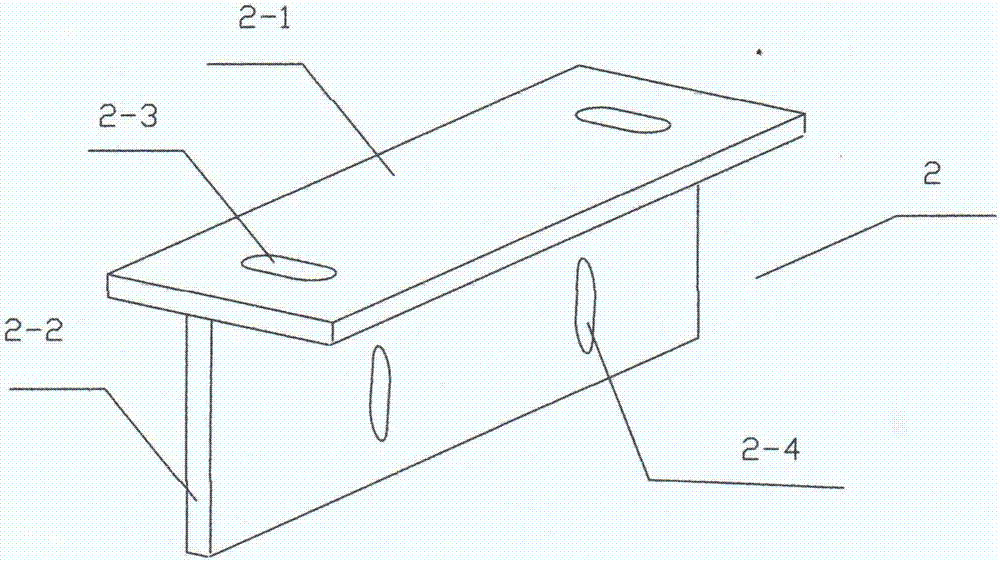

圖2是圖1所示的可大范圍調整的幕墻單元實施例的連接件一個實施例的立體示意圖；

圖3是本發明一種可大范圍調整的幕墻單元圖1和圖2組裝后的立體示意圖。

具體實施方式

現結合附圖來描述本發明的各個實施例，以此來詳細說明本發明的技術特征及其優點。其中，不同圖中相同的數字代表相似的部分。

本發明一種可大范圍調整的幕墻單元其包括與房屋剛結構連接的本體和固定在所述本體上的連接件，所述連接件是由頂板和豎板構成，本體與所述連接件接觸面都具有可以上下調節的凹形槽，所述連接件的頂板也具有可以前后或左右調節的凹形槽。可大范圍調整的幕墻單元一方面使房屋外墻面板在安裝時可以先直接掛在屋面鋼結構支撐龍骨上，而不需要為房屋外墻面板提供其它任何的支撐；另外一方面房屋外墻面板采用本發明的那個連接點就不再需要額外的固定，從而方便了房屋外墻面板的安裝。

參考圖1-圖2，作為本發明一種可大范圍調整的幕墻單元的一個實施例，可大范圍調整的幕墻單元包括本體1和固定在本體1上的連接件2。本體1由鉤體1-1和與鉤體1-1相連的固定部1-2構成，鉤體1-1橫截面為四分之三圓弧，可直接與房屋鋼結構進行連接。連接件由頂板2-1和豎板2-2構成，通過一體成型的方式制成。在頂板2-1上設有兩個凹形槽2-3，通過此凹形槽可大范圍調整的幕墻單元可以與房屋外墻面板形成連接。兩個螺栓組件（圖中未示）穿過本體1的固定部1-2兩個凹形槽1-3和連接件2的豎板2-2兩個凹形槽2-4進行連接，使本體1與連接件2可拆卸地固定在一起。

圖3為圖1和圖2所示的可大范圍調整的幕墻單元實施例的安裝立體示意圖。如圖所示，可大范圍調整的幕墻單元由本體1和連接件2組成。螺栓組件（圖中未示）穿過本體1的固定部1-2兩個凹形槽1-3和連接件2的豎板2-2兩個凹形槽2-4進行連接，這樣裝配，本體1和連接件2可以上下相對移動，這樣就很方面的適合當屋面外墻與房屋鋼結構龍骨的高度需要調整時的場合，同時頂板2-1上設有兩個凹形槽2-3可以實現前后或左右的調節固定，從而實現上下、左右和前后全方位調節。所述本體1固定部1-2的外側面上還設有鋸齒紋，以增加接觸面的摩擦力。

以上所揭露的僅為本發明的較佳實施例而已,當然不能以此來限定本發明之權利范圍,因此依本發明申請專利范圍所作的等同變化,仍屬本發明所涵蓋的范圍。

技術特征：

技術總結
本發明公開了一種可大范圍調整的幕墻單元，其包括與房屋鋼結構連接的本體和固定在所述本體上的連接件，本體與所述連接件接觸面都具有可以上下調節的凹形槽，所述連接件的頂板也具有可以前后或左右調節的凹形槽。本發明本體和連接件可以上下、左右和前后全方位調節，這樣就很方變的適合當屋面外墻與房屋鋼結構龍骨的高度需要調整時的場合，大大提高外墻的安裝效率和使用壽命。
