一種連接牢靠的密封墻板【技術領域】本發明涉及建筑技術領域，特別是一種連接牢靠的密封墻板。

背景技術：
如今墻板以其安裝方便、節能環保、美觀大方的優點廣泛應用于建筑裝飾領域。市面上的墻板施工量大，組裝工序繁多，多采用螺栓將墻板與固定在墻體上的龍骨固定連接，此種安裝結構比較繁瑣，大大影響施工效率，從而提高了施工成本。且在使用過程中容易出現變形老化從而造成墻板搖晃，給使用帶來不許不便，墻板在安裝的時候，其對接的連接部分具有一定的縫隙不能嚴密的連接，因此提出一種連接牢靠的密封墻板。

技術實現要素：

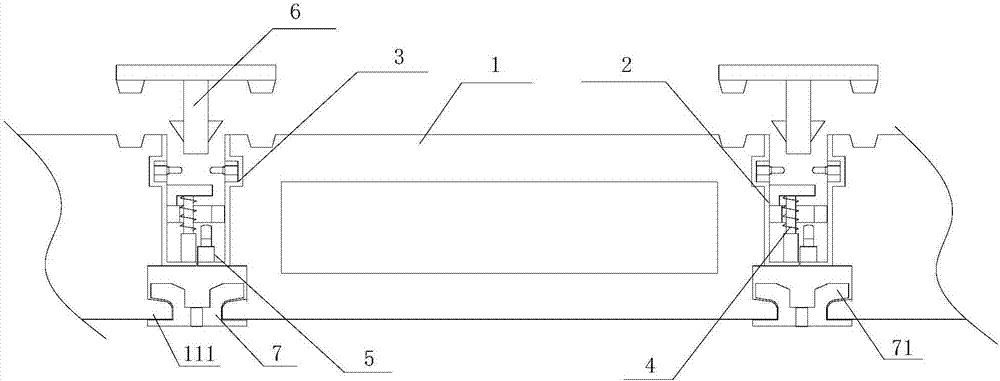

本發明的目的就是解決現有技術中的問題，提出一種連接牢靠的密封墻板，安裝方便，且墻板之間連接牢固，能夠避免由于墻板變形引起的連接縫開裂等問題，對墻板之間的連接縫隙進行密封，提高墻板的使用壽命。為實現上述目的，本發明提出了一種連接牢靠的密封墻板，包括面板基材、第一卡裝框、第二卡裝框、調節鎖扣、鎖緊柱、密封壓條組件和掛扣，所述面板基材的兩側開設有卡框定位槽，所述卡框定位槽分別與若干個第一卡裝框和第二卡裝框相配合，所述第一卡裝框和第二卡裝框上均設有若干個伸縮卡柱，所述相鄰面板基材之間安裝有密封壓條組件，所述密封壓條組件的下方設有驅動板，所述驅動板的兩側設有限位塊，所述限位塊與伸縮卡柱相配合，所述第一卡裝框上設有調節鎖扣，所述調節鎖扣上設有套筒，所述套筒上安裝有滑桿，所述滑桿貫穿彈簧，所述滑桿與驅動鎖扣配合，所述驅動板驅動驅動鎖扣向下移動，所述第二卡裝框上安裝有鎖緊柱，所述相鄰面板基材之間通過鎖緊柱與驅動鎖扣配合鎖緊，所述面板基材的兩側開設有懸掛槽，所述懸掛槽與掛扣相配合，所述掛扣通過螺栓安裝在龍骨上。作為優選，所述驅動鎖扣上設有卡環、連接架和壓板，所述卡環的形狀為半圓形，所述卡環的端部設有連接架，所述連接架的上方安裝有壓板，所述滑桿貫穿卡環與連接架組成的內腔與壓板相連，所述壓板的截面形狀為倒L字形，所述壓板平行于水平面的板體與驅動板配合，所述壓板垂直于水平面的板體安裝在連接架上，所述密封壓條組件驅動卡環向下移動與鎖緊柱相配合，所述密封壓條組件未安裝狀態時，卡環的下端面高于鎖緊柱的上端面。作為優選，所述第一卡裝框上還設有第一回折段和安裝孔，所述第一卡裝框的截面形狀近似為L字形，所述第一卡裝框垂直于水平面的框體上設有第一回折段，所述第一回折段的截面近似為U字形，所述第一回折段卡裝在卡框定位槽中，所述第一回折段內安裝有若干個伸縮卡柱，第一卡裝框上開設有有若干個安裝孔，所述第一卡裝框與第二卡裝框的結構相同。作為優選，所述密封壓條組件上還設有密封板，所述密封板垂直于驅動板，所述密封板下表面的兩端設有密封凸條，所述面板基材外表面的兩端設有密封卡槽，所述密封卡槽與密封凸條相配合，所述限位塊的縱截面形狀為三角形，所述限位塊傾斜面驅動伸縮卡柱橫向移動，所述限位塊的上端面與伸縮卡柱的下端面配合鎖緊。作為優選，所述懸掛槽的底部設有卡爪，所述掛扣上對稱設有兩個卡鉤，所述卡鉤與卡爪相配合。作為優選，所述面板基材內設有中間層，所述中間層為隔音層或隔熱層。本發明的有益效果：本發明通過將面板基材、第一卡裝框、第二卡裝框、調節鎖扣、鎖緊柱、密封壓條組件和掛扣等結合在一起使用，通過密封壓條組件對墻板連接的縫隙進行密封，同時利用驅動板控制調節鎖扣與鎖緊柱配合鎖緊，能夠保證墻板安裝牢靠，能夠避免由于墻板變形引起的連接縫開裂等問題，提高墻板的使用壽命。本發明的特征及優點將通過實施例結合附圖進行詳細說明。【附圖說明】圖1是本發明一種連接牢靠的密封墻板的截面示意圖；圖2是本發明一種連接牢靠的密封墻板的未安裝狀態的截面示意圖；圖3是本發明一種連接牢靠的密封墻板的面板基材截面示意圖；圖4是本發明一種連接牢靠的密封墻板的第一卡裝框的結構示意圖；圖5是本發明一種連接牢靠的密封墻板的調節鎖扣的結構示意圖；圖6是本發明一種連接牢靠的密封墻板的驅動鎖扣的結構示意圖圖7是本發明一種連接牢靠的密封墻板的密封壓條組件的截面示意圖。【具體實施方式】參閱圖1至圖7，本發明一種連接牢靠的密封墻板，包括面板基材1、第一卡裝框2、第二卡裝框3、調節鎖扣4、鎖緊柱5、密封壓條組件6和掛扣7，所述面板基材1的兩側開設有卡框定位槽12，所述卡框定位槽12分別與若干個第一卡裝框2和第二卡裝框3相配合，所述第一卡裝框2和第二卡裝框3上均設有若干個伸縮卡柱22，所述相鄰面板基材1之間安裝有密封壓條組件6，所述密封壓條組件6的下方設有驅動板62，所述驅動板62的兩側設有限位塊63，所述限位塊63與伸縮卡柱22與相配合，所述第一卡裝框2上設有調節鎖扣4，所述調節鎖扣4上設有套筒41，所述套筒41上安裝有滑桿42，所述滑桿42貫穿彈簧43，所述滑桿42與驅動鎖扣44配合，所述驅動板62驅動驅動鎖扣44向下移動，所述第二卡裝框3上安裝有鎖緊柱5，所述相鄰面板基材1之間通過鎖緊柱5與驅動鎖扣44配合鎖緊，所述面板基材1的兩側開設有懸掛槽11，所述懸掛槽11與掛扣7相配合，所述掛扣7通過螺栓安裝在龍骨上。所述驅動鎖扣44上設有卡環441、連接架442和壓板443，所述卡環441的形狀為半圓形，所述卡環441的端部設有連接架442，所述連接架442的上方安裝有壓板443，所述滑桿42貫穿卡環441與連接架442組成的內腔與壓板443相連，所述壓板443的截面形狀為倒L字形，所述壓板443平行于水平面的板體與驅動板62配合，所述壓板443垂直于水平面的板體安裝在連接架442上，所述密封壓條組件6驅動卡環441向下移動與鎖緊柱5相配合，所述密封壓條組件6未安裝狀態時，卡環441的下端面高于鎖緊柱5的上端面。所述第一卡裝框2上還設有回折段21和安裝孔23，所述第一卡裝框2的截面形狀近似為L字形，所述第一卡裝框2垂直于水平面的框體上設有第一回折段21，所述第一回折段21的截面近似為U字形，所述第一回折段21卡裝在卡框定位槽12中，所述第一回折段21內安裝有若干個伸縮卡柱22，第一卡裝框2上開設有有若干個安裝孔23，所述第一卡裝框2與第二卡裝框3的結構相同。所述密封壓條組件6上還設有密封板61，所述密封板61垂直于驅動板62，所述密封板61下表面的兩端設有密封凸條611，所述面板基材1外表面的兩端設有密封卡槽13，所述密封卡槽13與密封凸條611相配合，所述限位塊63的縱截面形狀為三角形，所述限位塊63傾斜面驅動伸縮卡柱22橫向移動，所述限位塊63的上端面與伸縮卡柱22的下端面配合鎖緊。所述懸掛槽11的底部設有卡爪111，所述掛扣7上對稱設有兩個卡鉤71，所述卡鉤71與卡爪111相配合。所述面板基材1內設有中間層14，所述中間層14為隔音層或隔熱層。本發明工作過程：本發明一種連接牢靠的密封墻板在安裝的過程中，自下而上將第一橫排掛扣7通過螺釘安裝在龍骨上，然后將面板基材1的卡爪111與卡鉤71嵌裝在一起，安裝第二橫排的掛扣7，固定時將卡鉤71嵌入卡爪111內側，依次安裝全部面板基材1，然后將密封壓條組件6壓入到兩個面板基材1的連接端，限位塊63驅動伸縮卡柱22移動，直至密封板61緊貼面板基材1的外壁，密封凸條611嵌入到密封卡槽13之中，此時限位塊63的上端面略低于伸縮卡柱22的下端面，伸縮卡柱22內的復位組件(彈簧)驅動伸縮卡柱22復位，伸縮卡柱22的下端面與限位塊63的上端面配合將密封壓條組件6鎖死，此時驅動板62將壓板443向下壓送至鎖緊柱5貫穿卡環441，鎖緊柱5的外壁與卡環441的內壁配合鎖緊，利用驅動板控制調節鎖扣與鎖緊柱配合鎖緊，能夠保證墻板安裝牢靠，避免由于墻板變形引起的連接縫開裂等問題，提高墻板的使用壽命。依次將全部密封壓條組件6安裝，通過密封壓條組件對墻板連接的縫隙進行密封。上述實施例是對本發明的說明，不是對本發明的限定，任何對本發明簡單變換后的方案均屬于本發明的保護范圍。
