本發明涉及施工領域，特別涉及一種泡沫混凝土的抗裂施工方法。

背景技術：

泡沫混凝土，其作為一種新的建筑材料，具有：質輕、耐高溫、使用壽命長、保溫性能好、綠色環保、施工快捷方便、大大減少勞動強度等許多優點，目前被廣大建筑設計人員作為替代傳統的輕集料混凝土的材料廣泛應用到工程施工中。

泡沫混凝土分輕集料(體積密度700kg/m³以下)和重集料混凝土(體積密度700kg/m³以上)。其中，輕集料泡沫混凝土是以水泥為主要原料(一般占干物料總量的50％-100％)，其它摻合料為二級粉煤灰或超細礦粉(占水泥用量的20％以下)，泡沫混凝土的材料結構里面缺少抗裂的組織成分；其次，重集料泡沫混凝土由于穩定性較差而使用較少。輕集料泡沫混凝土由于材料組織結構原因導致存在如下缺點：1.不含粗骨料的泡沫混凝土硬化后表面極易開裂，明顯降低其強度，有的為保證泡沫混凝土的強度，而選用增加水泥和外加劑的用量，不符合國家“四節-環保”的要求；2.泡沫混凝土開裂后極易吸水，從而顯著降低其保溫、隔熱性能，導致增加能源消耗；3.表面開裂修補，即增加了人力財力的投入，又影響了施工進度，且修補后的整體觀感質量較差。

鑒于泡沫混凝土的以上缺點，現有技術僅從泡沫混凝土材料結構著手，調整其材料配比，卻制約了泡沫混凝土的發展使用。而未考慮從施工工序的調整來解決泡沫混凝土開裂的問題。

技術實現要素：

本發明所要解決的技術問題是提供一種泡沫混凝土的抗裂施工方法，從而克服現有技術的上述缺陷。

本發明所要解決的技術問題是通過以下技術方案來實現的：

一種泡沫混凝土的抗裂施工方法，包括以下步驟：

1)清理基層，按預設厚度設置泡沫混凝土標高點，澆筑泡沫混凝土層，用鋁合金刮杠刮平；

2)常溫養護后，將泡沫混凝土墊層的表面清理干凈，涂抹第一層聚合物砂漿；

3)在第一層聚合物砂漿初凝硬化前，鋪貼耐堿網格布；

4)網格布鋪貼完成后，在網格布上面再涂抹第二層聚合物砂漿；

5)養護7天后，在第二層聚合物砂漿層上涂抹面層，完成施工。

優選地，上述技術方案中，所述步驟1)中，澆筑泡沫混凝土虛鋪厚度為實際厚度的1.2-1.3倍。

優選地，上述技術方案中，所述步驟1)還包括：常溫澆筑時，澆筑24小時后，灑水養護不少于7天。

優選地，上述技術方案中，所述步驟1)中，鋁合金刮杠的大于等于3m。

優選地，上述技術方案中，所述第一層聚合物砂漿的厚度為2-4mm；所述第二層聚合物砂漿的厚度為0.5-1.5mm。

優選地，上述技術方案中，步驟3)中，耐堿網格布鋪貼應平整，邊部搭接不小于100mm。

優選地，上述技術方案中，步驟3)中，耐堿網格布具有網眼，所述網眼尺寸小于8mm×8mm。

優選地，上述技術方案中，步驟3)中，耐堿網格布的克重為160-200g/㎡。

優選地，上述技術方案中，步驟5)還包括：養護7天后，在第一聚合物砂漿層和第二層聚合物砂漿層完全凝結在一起后，在聚合物表面進行壓光，壓光后的聚合物表面設置防水層和防水保護層，之后在防水保護層上涂抹面層，完成施工。

本發明上述技術方案，具有如下有益效果：

與現有技術相比，本發明利用在泡沫混凝土表面增加一層聚合物砂漿+耐堿網格布的方法，克服了泡沫混凝土易開裂的缺點，讓泡沫混凝土的優點充分體現出來。聚合物抗裂水泥砂漿是以進口高分子聚合物改性材料和高彈性耐酸堿纖維復合而成的單組份干混料，現場施工加水攪拌即可使用，有利于保護保溫基層的綜合性能，提高保溫面層界面的親和性，而耐堿網格布是以中堿或無堿玻璃纖維為基材涂覆改性丙烯酸脂膠液而成，具有強度高，穩定性好，抗裂性好的特點，能很好的與水泥砂漿等材料結合使用，增強效果明顯。

本發明利用聚合物砂漿層替代傳統的上部找平層，較好的改變了屋(地)面的結構層次，既達到保證施工質量的目的，又減少材料及人工的消耗降低施工成本，使施工方便快捷、具有較強的推廣價值和廣闊的前景。

附圖說明

圖1為根據本發明的方法完成的屋面構造層次。

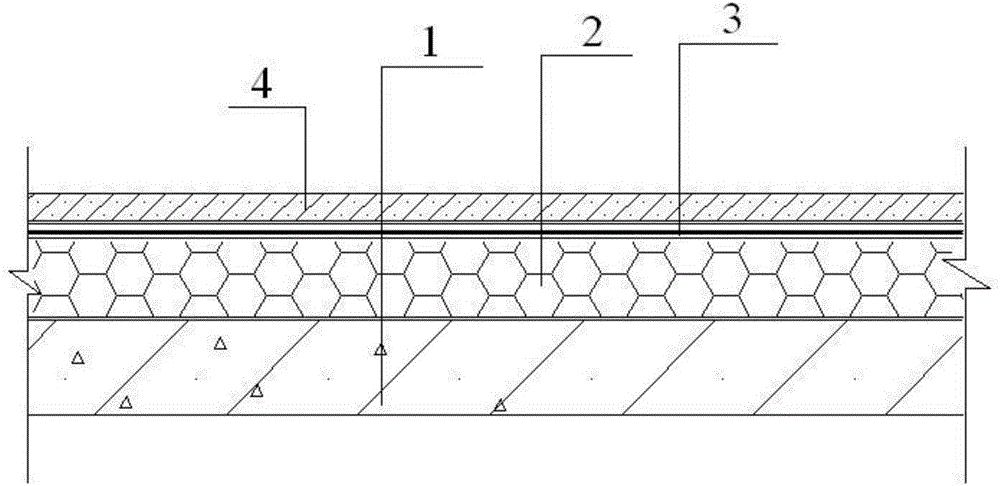

圖2為根據本發明的方法完成的樓地面構造層次。

其中：1-樓板層，2-泡沫混凝土層，3-聚合物砂漿層，4-面層，5-隔氣層，6-防水層。

具體實施方式

下面對本發明的具體實施方式進行詳細描述，以便于進一步理解本發明。

圖1為根據本發明的方法完成的屋面構造層次。圖2為根據本發明的方法完成的樓地面構造層次。

一種泡沫混凝土的抗裂施工方法，包括以下步驟：

(一)基層的樓板層1清理干凈后，按設計厚度設置泡沫混凝土層2標高點，澆筑泡沫混凝土的虛鋪厚度為實際厚度的1.2-1.3倍，用不小于3m長的鋁合金刮杠刮平；泡沫混凝土澆筑完成后，應禁止上面行人或堆物；常溫澆筑24小時后灑水養護不少于7天。分層澆筑時，分層澆筑時間應間隔1-1.5小時。

(二)常溫下養護滿7天后(冬施條件下應延長養護時間)，清理干凈泡沫混凝土墊層或屋面保溫找坡層的表面，開始抹第一聚合物砂漿層，層厚2-4mm厚，抹聚合物砂漿應根據實際情況可分區、分片、分段進行；泡沫混凝土層的上部聚合物砂漿層替代傳統的找平層，不再施工找平層。

(三)待第一層聚合物砂漿初凝硬化前，鋪貼耐堿網格布。鋪貼應平整，邊部搭接不小于100mm寬。耐堿網格布網眼尺寸小于8mm×8mm。耐堿網格布的克重為160-200g/㎡。

(四)網格布鋪貼完成后，及時在上面再抹第二聚合物砂漿層，厚度約0.5-1.5(兩層砂漿層的總厚度為3-5mm)。保證第一和第二層聚合物砂漿凝結在一起形成整體的聚合物砂漿層3。如下道工序有防水層6時，聚合物表面應壓光。壓光后，在上面做防水層6和防水保護層，防水保護層上為面層4。

(五)養護7天后，即可施工屋(地)面面層4。

一般，在結構的施工中，還設置有隔氣層5，隔氣層5位于樓板層1和泡沫混凝土層2之間。

本發明的聚合物抗裂水泥砂漿是以進口高分子聚合物改性材料和高彈性耐酸堿纖維復合而成的單組份干混料(聚合物抗裂水泥砂漿，現普通市面有售)，現場施工加水攪拌即可使用，有利于保護保溫基層的綜合性能，提高保溫面層界面的親和性，而耐堿網格布(普通市面有售)是以中堿或無堿玻璃纖維為基材涂覆改性丙烯酸脂膠液而成，具有強度高，穩定性好，抗裂性好的特點，能很好的與水泥砂漿等材料結合使用，增強效果明顯。

雖然本發明已以實施例公開如上，然其并非用于限定本發明，任何本領域技術人員，在不脫離本發明的精神和范圍內，均可作各種不同的選擇和修改，因此本發明的保護范圍由權利要求書及其等同形式所限定。
