本發明涉及一種切割裝置，尤其涉及一種建筑用磚頭高效切割裝置。

背景技術：

磚是最傳統的砌體材料。磚是由黏土為主要原料逐步向利用煤矸石和粉煤灰等工業廢料發展，同時由實心向多孔、空心發展，由燒結向非燒結發展。

中國標準粘土磚的尺寸為240×115×53mm，這一尺寸的目的是為了保證磚的長寬高之比為4:2:1。磚墻的厚度多以磚的倍數稱呼，由于磚的長度為240mm，因此厚度為一磚的墻又稱“二四”墻，厚度為一磚半的墻又稱“三七”墻，厚度為半磚的墻又稱“一二”墻。

現有的建筑用磚頭切割裝置存在切割效率較低的缺點，因此亟需研發一種切割效率較高的建筑用磚頭高效切割裝置。

技術實現要素：

（1）要解決的技術問題

本發明為了克服現有的建筑用磚頭切割裝置切割效率較低的缺點，本發明要解決的技術問題是提供一種切割效率較高的建筑用磚頭高效切割裝置。

（2）技術方案

為了解決上述技術問題，本發明提供了這樣一種建筑用磚頭高效切割裝置，包括有第二連桿、第一連桿、第二定滑輪、拉線、第一定滑輪、旋轉電機、小皮帶輪、平皮帶、大皮帶輪、滑軸、擺動桿、圓盤、切割刀、連接桿、齒輪、轉軸、滑塊、齒條、滑軌、鐵質擋板、氣缸、支桿、固定板、升降桿、支架、底板和收集框；底板頂部設有支架和收集框，支架位于收集框的左方，支架內頂部從左至右依次設有第二連桿、第一連桿、第二定滑輪、滑軌和第一定滑輪，第二連桿前側底部設有大皮帶輪，大皮帶輪后側設有圓盤，圓盤上設有擺動桿，擺動桿上開有一字孔，一字孔內設有滑軸，滑軸與一字孔配合，滑軸上設有升降桿，升降桿下端連接有固定板，固定板底部左側設有支桿，支桿上鉸接連接有氣缸，氣缸上端鉸接連接有鐵質擋板，鐵質擋板左端與固定板鉸接連接，第一連桿前側底部連接有旋轉電機，旋轉電機后側設有轉軸，轉軸后側設有小皮帶輪和齒輪，小皮帶輪位于齒輪的前側，小皮帶輪與大皮帶輪上繞有平皮帶，滑軌上設有滑塊，滑塊左端設有齒條，齒條與齒輪嚙合，齒條上端連接有拉線，拉線繞過第二定滑輪和第一定滑輪，拉線末端與固定板頂部右側連接，齒條下端連接有連接桿，連接桿下端連接有切割刀，切割刀位于鐵質擋板的上方，收集框位于固定板的右下方。

優選地，還包括有電磁鐵，鐵質擋板的右端設有電磁鐵，電磁鐵固定在固定板上，電磁鐵與鐵質擋板接觸配合，電磁鐵的立體形狀為長方體形，電磁鐵的橫截面的形狀為長方形。

優選地，還包括有噴水器，連接桿右側設有噴水器，噴水器位于連接桿右側的下部，噴水器位于切割刀的右方，噴水器位于固定板的上方，噴水器的材質為有機塑料材質，噴水器的顏色為白色。

優選地，還包括有卡槽，底板頂部設有卡槽，卡槽位于支架的右方，卡槽位于固定板的右下方，卡槽的下表面與底板的上表面相接觸，收集框放置在卡槽內，卡槽的橫截面的形狀為U形。

優選地，還包括有加強筋，底板頂部左側設有加強筋，加強筋上端與支架內左壁下部連接，加強筋的橫截面的形狀為正方形，加強筋的材質為Q235鋼，加強筋的表面為光滑平面。

優選地，還包括有放置框，支架外左壁上設有放置框，放置框位于支架左壁的上部，放置框的立體形狀為長方體形，放置框的長為50cm，放置框的寬為30cm，放置框的高為60cm。

優選地，還包括有照明燈，支架頂部右端設有照明燈，照明燈的類型為節能型照明燈，照明燈的額定功率為15W，照明燈的額定電壓為220V，照明燈的額定電流為0.068A。

優選地，第一連桿和第二連桿的材質均為Q235鋼，第一連桿和第二連桿的立體形狀均為長方體形，第一連桿和第二連桿的橫截面的形狀均為正方形，第一連桿的長度小于第二連桿的長度。

優選地，支架的下表面與底板的上表面相接觸，支架的橫截面的形狀均為L形，支架的材質均為Q235鋼，支架內為空心體，支架的厚度為5cm，支架的重量為2KG，支架的顏色為黑色。

工作原理：當需要將磚頭進行切割時，首先將待切割的磚頭放置在鐵質擋板上，并且使待切割的磚頭位于切割刀的正下方。然后啟動旋轉電機帶動轉軸順時針轉動，從而就會帶動齒輪順時針轉動，從而就會帶動齒條向下運動，從而就會帶動連接桿向下運動，從而就會帶動切割刀向下運動。與此同時轉軸順時針轉動，也會帶動小皮帶輪順時針轉動，從而就會帶動平皮帶順時針轉動，從而就會帶動大皮帶輪順時針轉動，從而就會帶動圓盤順時針轉動，從而就會帶動擺動桿順時針擺動，從而就會帶動滑軸在一字孔內滑動，從而就會帶動升降桿向上運動，從而就會帶動固定板左端向上運動。與此同時齒條向下運動，從而就會收縮拉線，從而就會帶動固定板右端向上運動，從而切割刀就會切割磚頭。當磚頭切割完畢時，再啟動旋轉電機帶動轉軸逆時針轉動，從而就會帶動齒輪逆時針轉動，從而就會帶動齒條向上運動，從而就會帶動連接桿向上運動，從而就會帶動切割刀向上運動。與此同時轉軸逆時針轉動，也會帶動小皮帶輪逆時針轉動，從而就會帶動平皮帶逆時針轉動，從而就會帶動大皮帶輪逆時針轉動，從而就會帶動圓盤逆時針轉動，從而就會帶動擺動桿逆時針擺動，從而就會帶動滑軸在一字孔內滑動，從而就會帶動升降桿向下運動，從而就會帶動固定板左端向下運動。與此同時齒條向上運動，從而就會放出拉線，從而就會帶動固定板右端向下運動，當切割刀復位時，并且固定板也復位時，旋轉電機停止工作。然后再啟動氣缸縮短，從而就會帶動鐵質擋板順時針轉動，則鐵質擋板上切割好地磚頭就會掉落到收集框內。當鐵質擋板上切割好地磚頭全部掉落到收集框內時，再啟動氣缸伸長，從而就會帶動鐵質擋板逆時針轉動，當鐵質擋板復位時，氣缸停止伸長。然后將收集框內切割好地磚頭取走，從而進行后續工作。然后每次需要切割磚頭時，重復以上步驟即可。

因為還包括有電磁鐵，鐵質擋板的右端設有電磁鐵，電磁鐵固定在固定板上，電磁鐵與鐵質擋板接觸配合，電磁鐵的立體形狀為長方體形，電磁鐵的橫截面的形狀為長方形，所以當需要切割磚頭時，啟動電磁鐵通電，則電磁鐵就會將鐵質擋板吸住，從而使鐵質擋板固定地更牢固，從而能夠更好地切割磚頭。

因為還包括有噴水器，連接桿右側設有噴水器，噴水器位于連接桿右側的下部，噴水器位于切割刀的右方，噴水器位于固定板的上方，噴水器的材質為有機塑料材質，噴水器的顏色為白色，所以當切割磚頭時，同時啟動噴水器工作，從而噴水器就會噴水到正在切割的磚頭上，從而防止在切割磚頭時，將磚頭切壞。

因為還包括有卡槽，底板頂部設有卡槽，卡槽位于支架的右方，卡槽位于固定板的右下方，卡槽的下表面與底板的上表面相接觸，收集框放置在卡槽內，卡槽的橫截面的形狀為U形，所以能夠使收集框固定地更穩固。

（3）有益效果

本發明達到了切割效率較高；通過設有電磁鐵，所以能夠使鐵質擋板固定地更牢固，從而能夠更好地切割磚頭；通過設有噴水器，所以能夠防止在切割磚頭時，將磚頭切壞；通過設有卡槽，所以能夠使收集框固定地更穩固的有益效果。

附圖說明

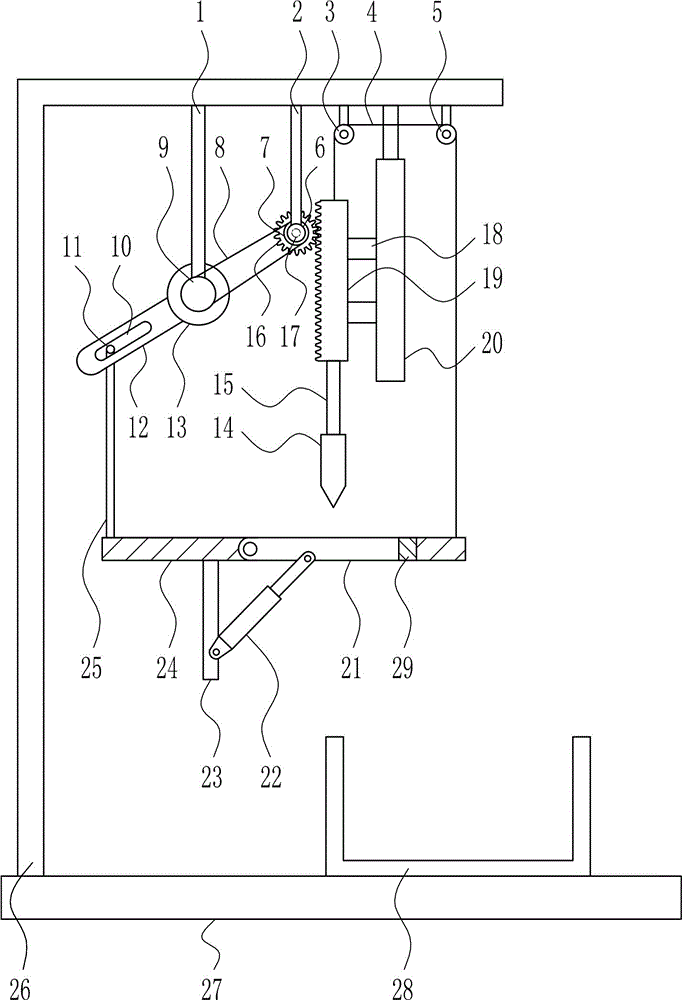

圖1為本發明的第一種主視結構示意圖。

圖2為本發明的第二種主視結構示意圖。

圖3為本發明的第三種主視結構示意圖。

圖4為本發明的第四種主視結構示意圖。

圖5為本發明的第五種主視結構示意圖。

附圖中的標記為：1-第二連桿，2-第一連桿，3-第二定滑輪，4-拉線，5-第一定滑輪，6-旋轉電機，7-小皮帶輪，8-平皮帶，9-大皮帶輪，10-一字孔，11-滑軸，12-擺動桿，13-圓盤，14-切割刀，15-連接桿，16-齒輪，17-轉軸，18-滑塊，19-齒條，20-滑軌，21-鐵質擋板，22-氣缸，23-支桿，24-固定板，25-升降桿，26-支架，27-底板，28-收集框，29-電磁鐵，30-噴水器，31-卡槽，32-加強筋，33-放置框，34-照明燈。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明。

實施例1

一種建筑用磚頭高效切割裝置，如圖1-5所示，包括有第二連桿1、第一連桿2、第二定滑輪3、拉線4、第一定滑輪5、旋轉電機6、小皮帶輪7、平皮帶8、大皮帶輪9、滑軸11、擺動桿12、圓盤13、切割刀14、連接桿15、齒輪16、轉軸17、滑塊18、齒條19、滑軌20、鐵質擋板21、氣缸22、支桿23、固定板24、升降桿25、支架26、底板27和收集框28；底板27頂部設有支架26和收集框28，支架26位于收集框28的左方，支架26內頂部從左至右依次設有第二連桿1、第一連桿2、第二定滑輪3、滑軌20和第一定滑輪5，第二連桿1前側底部設有大皮帶輪9，大皮帶輪9后側設有圓盤13，圓盤13上設有擺動桿12，擺動桿12上開有一字孔10，一字孔10內設有滑軸11，滑軸11與一字孔10配合，滑軸11上設有升降桿25，升降桿25下端連接有固定板24，固定板24底部左側設有支桿23，支桿23上鉸接連接有氣缸22，氣缸22上端鉸接連接有鐵質擋板21，鐵質擋板21左端與固定板24鉸接連接，第一連桿2前側底部連接有旋轉電機6，旋轉電機6后側設有轉軸17，轉軸17后側設有小皮帶輪7和齒輪16，小皮帶輪7位于齒輪16的前側，小皮帶輪7與大皮帶輪9上繞有平皮帶8，滑軌20上設有滑塊18，滑塊18左端設有齒條19，齒條19與齒輪16嚙合，齒條19上端連接有拉線4，拉線4繞過第二定滑輪3和第一定滑輪5，拉線4末端與固定板24頂部右側連接，齒條19下端連接有連接桿15，連接桿15下端連接有切割刀14，切割刀14位于鐵質擋板21的上方，收集框28位于固定板24的右下方。

還包括有電磁鐵29，鐵質擋板21的右端設有電磁鐵29，電磁鐵29固定在固定板24上，電磁鐵29與鐵質擋板21接觸配合，電磁鐵29的立體形狀為長方體形，電磁鐵29的橫截面的形狀為長方形。

還包括有噴水器30，連接桿15右側設有噴水器30，噴水器30位于連接桿15右側的下部，噴水器30位于切割刀14的右方，噴水器30位于固定板24的上方，噴水器30的材質為有機塑料材質，噴水器30的顏色為白色。

還包括有卡槽31，底板27頂部設有卡槽31，卡槽31位于支架26的右方，卡槽31位于固定板24的右下方，卡槽31的下表面與底板27的上表面相接觸，收集框28放置在卡槽31內，卡槽31的橫截面的形狀為U形。

還包括有加強筋32，底板27頂部左側設有加強筋32，加強筋32上端與支架26內左壁下部連接，加強筋32的橫截面的形狀為正方形，加強筋32的材質為Q235鋼，加強筋32的表面為光滑平面。

還包括有放置框33，支架26外左壁上設有放置框33，放置框33位于支架26左壁的上部，放置框33的立體形狀為長方體形，放置框33的長為50cm，放置框33的寬為30cm，放置框33的高為60cm。

還包括有照明燈34，支架26頂部右端設有照明燈34，照明燈34的類型為節能型照明燈34，照明燈34的額定功率為15W，照明燈34的額定電壓為220V，照明燈34的額定電流為0.068A。

第一連桿2和第二連桿1的材質均為Q235鋼，第一連桿2和第二連桿1的立體形狀均為長方體形，第一連桿2和第二連桿1的橫截面的形狀均為正方形，第一連桿2的長度小于第二連桿1的長度。

支架26的下表面與底板27的上表面相接觸，支架26的橫截面的形狀均為L形，支架26的材質均為Q235鋼，支架26內為空心體，支架26的厚度為5cm，支架26的重量為2KG，支架26的顏色為黑色。

工作原理：當需要將磚頭進行切割時，首先將待切割的磚頭放置在鐵質擋板21上，并且使待切割的磚頭位于切割刀14的正下方。然后啟動旋轉電機6帶動轉軸17順時針轉動，從而就會帶動齒輪16順時針轉動，從而就會帶動齒條19向下運動，從而就會帶動連接桿15向下運動，從而就會帶動切割刀14向下運動。與此同時轉軸17順時針轉動，也會帶動小皮帶輪7順時針轉動，從而就會帶動平皮帶8順時針轉動，從而就會帶動大皮帶輪9順時針轉動，從而就會帶動圓盤13順時針轉動，從而就會帶動擺動桿12順時針擺動，從而就會帶動滑軸11在一字孔10內滑動，從而就會帶動升降桿25向上運動，從而就會帶動固定板24左端向上運動。與此同時齒條19向下運動，從而就會收縮拉線4，從而就會帶動固定板24右端向上運動，從而切割刀14就會切割磚頭。當磚頭切割完畢時，再啟動旋轉電機6帶動轉軸17逆時針轉動，從而就會帶動齒輪16逆時針轉動，從而就會帶動齒條19向上運動，從而就會帶動連接桿15向上運動，從而就會帶動切割刀14向上運動。與此同時轉軸17逆時針轉動，也會帶動小皮帶輪7逆時針轉動，從而就會帶動平皮帶8逆時針轉動，從而就會帶動大皮帶輪9逆時針轉動，從而就會帶動圓盤13逆時針轉動，從而就會帶動擺動桿12逆時針擺動，從而就會帶動滑軸11在一字孔10內滑動，從而就會帶動升降桿25向下運動，從而就會帶動固定板24左端向下運動。與此同時齒條19向上運動，從而就會放出拉線4，從而就會帶動固定板24右端向下運動，當切割刀14復位時，并且固定板24也復位時，旋轉電機6停止工作。然后再啟動氣缸22縮短，從而就會帶動鐵質擋板21順時針轉動，則鐵質擋板21上切割好地磚頭就會掉落到收集框28內。當鐵質擋板21上切割好地磚頭全部掉落到收集框28內時，再啟動氣缸22伸長，從而就會帶動鐵質擋板21逆時針轉動，當鐵質擋板21復位時，氣缸22停止伸長。然后將收集框28內切割好地磚頭取走，從而進行后續工作。然后每次需要切割磚頭時，重復以上步驟即可。

因為還包括有電磁鐵29，鐵質擋板21的右端設有電磁鐵29，電磁鐵29固定在固定板24上，電磁鐵29與鐵質擋板21接觸配合，電磁鐵29的立體形狀為長方體形，電磁鐵29的橫截面的形狀為長方形，所以當需要切割磚頭時，啟動電磁鐵29通電，則電磁鐵29就會將鐵質擋板21吸住，從而使鐵質擋板21固定地更牢固，從而能夠更好地切割磚頭。

因為還包括有噴水器30，連接桿15右側設有噴水器30，噴水器30位于連接桿15右側的下部，噴水器30位于切割刀14的右方，噴水器30位于固定板24的上方，噴水器30的材質為有機塑料材質，噴水器30的顏色為白色，所以當切割磚頭時，同時啟動噴水器30工作，從而噴水器30就會噴水到正在切割的磚頭上，從而防止在切割磚頭時，將磚頭切壞。

因為還包括有卡槽31，底板27頂部設有卡槽31，卡槽31位于支架26的右方，卡槽31位于固定板24的右下方，卡槽31的下表面與底板27的上表面相接觸，收集框28放置在卡槽31內，卡槽31的橫截面的形狀為U形，所以能夠使收集框28固定地更穩固。

以上所述實施例僅表達了本發明的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
