本實用新型涉及一種建筑結構領域，具體來說涉及一種集成式房屋鋼梁連接配件。

背景技術：

集成房屋也稱裝配式房屋，是用工業化的生產方式來建造住宅，是將住宅的部分或全部構件在工廠預制完成,然后運輸到施工現場，將構件通過可靠的連接方式組裝而建成的住宅，在歐美及日本被稱作產業化住宅或工業化住宅。預制裝配式房屋主要分為三大開發模式：預制鋼筋混凝土結構、預制輕量鋼結構、預制集裝箱房屋，三者所有的柱、梁、墻壁等等都是在工廠里制造好了，再拿到施工現場按照設計圖紙組裝而成的。建造速度快、綠色、節能、環保，廣泛應用于住宅、辦公樓等。

目前，在裝配房屋的鋼結構骨架過程中普遍使用工字鋼梁，由于工字鋼梁的上翼緣的上表面通常要與樓板配合，需要平行度較高，在橫梁的T字或十字交叉處不希望有額外的結構干涉，下翼緣的下表面也是如此。

公開號為CN 204023796 U和CN 204023795 U的中國實用新型專利分別公開了一種T字形和十字形的鋼結構屋的樓板梁連接配件，該二專利的技術方案雖然在上翼緣的上表面沒有額外的結構，但下翼緣的下表面還存在，尤其是影響梁下內墻的安裝。

技術實現要素：

本實用新型的目的在于提供一種集成式房屋鋼梁連接配件，以克服現有技術所存在的上述缺點和不足。

一種集成式房屋鋼梁連接配件，包括與通長鋼梁的腹板相貼的第一連扳，與斷開鋼梁的腹板相貼的第二連扳，第一連扳與第二連扳連為一體且相互垂直，其靠近通長鋼梁或斷開鋼梁上翼緣的一側設置連接二者的撐板，撐板緊貼通長鋼梁或斷開鋼梁上翼緣的下表面，第一連扳、第二連扳及通長鋼梁和斷開鋼梁腹板的相應位置上設置二個以上的通孔，通孔中穿入螺栓將通長鋼梁和斷開鋼梁T字形或十字形固為一體。

進一步地，第一連扳與第二連扳的交接處設置倒角。倒角鋼梁交接處不可避免出現毛刺，采用倒角不容易產生干涉，方便裝配。

進一步地，第一連扳與第二連扳的中心設置一個通孔，以該通孔的中心為圓心均勻分布八個通孔。

與現有技術相比，本實用新型的有益效果是通用性強，一種形狀不僅能適應于T字形連接鋼梁，也能適應于十字形連接鋼梁，并且不會對鋼梁的上下翼緣表面形成額外的結構，有利于提高效率且結構簡單，造價低，強度可滿足要求。

附圖說明

圖1為本實用新型的結構圖。

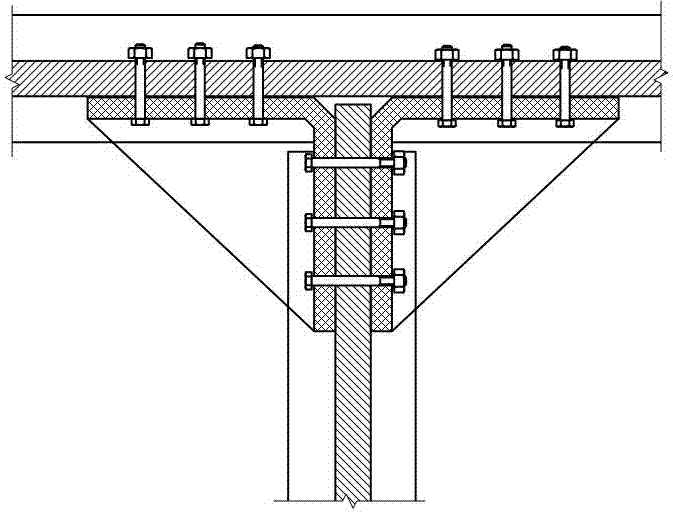

圖2是實施例1的裝配示意圖。

圖3是實施例2的裝配示意圖。

具體實施方式

以下結合具體實施例，對本實用新型作進步說明。應理解，以下實施例僅用于說明本實用新型而非用于限定本實用新型的范圍。

實施例1，如圖1、2所示。

一種集成式房屋鋼梁連接配件，包括與通長鋼梁1的腹板相貼的第一連扳11，與斷開鋼梁2的腹板相貼的第二連扳22，第一連扳11與第二連扳22連為一體且相互垂直，其靠近通長鋼梁1或斷開鋼梁2上翼緣的一側設置連接二者的撐板33，撐板33緊貼通長鋼梁1或斷開鋼梁2上翼緣的下表面，第一連扳11、第二連扳22及通長鋼梁1和斷開鋼梁2腹板的相應位置上設置二個以上的通孔44，通孔44中穿入螺栓3將通長鋼梁1和斷開鋼梁2T字形或十字形固為一體。第一連扳11與第二連扳22的交接處設置倒角。第一連扳11與第二連扳22的中心設置一個通孔，以該通孔的中心為圓心均勻分布八個通孔。

通過本實用新型連接成T字形鋼梁的情形是這樣的，先將第一塊本連接配件的第一連扳11通過螺栓固定在通長鋼梁1腹板預先設計好的位置上，然后將一個斷開鋼梁2的腹板與剛才固定好的那個連接配件的第二連扳22貼合，再拿一塊連接配件，將其第二連扳22貼合在斷開鋼梁2的腹板的另一面，然后用螺栓緊固，最后再將第二塊連接配件的第一連扳11通過螺栓固定在通長鋼梁1腹板上。

實施例2，如圖1、3所示。

與實施例1類似，但不同的是：在將第一塊本連接配件的第一連扳11通過螺栓固定在通長鋼梁1腹板時，同時將第三塊連接配件也通過螺栓固定在通長鋼梁1腹板與第一塊本連接配件相對的位置上，在實施例1最后一步將第二塊連接配件的第一連扳11通過螺栓固定在通長鋼梁1腹板上的同時，將第四塊連接配件也通過螺栓固定在通長鋼梁1腹板與第一塊本連接配件相對的位置上，然后將第二個斷開鋼梁的一端插入第二塊和第四塊接配件的第二連扳22之間，最后用螺栓3固定即可。

以上對本實用新型的具體實施方式進行了說明，但本實用新型并不以此為限，只要不脫離本實用新型的宗旨，本實用新型還可以有各種變化。
