本實用新型涉及充氣產品領域，特別涉及一種用于SPA水池的充氣結構。

背景技術：

目前具有按摩功能的便攜式SPA水池非常流行，便攜式SPA水池一般具有加熱、過濾、氣泡造浪按摩或者水流按摩等功能。便攜式SPA水池通常包括泵體和與泵體相連接的充氣水池，充氣水池有多種形狀，如圓形、正方形、矩形、多邊形和橢圓形等，制作充氣水池的材料通常選擇PVC膠布、增強PVC膠布等適于高頻焊接成型的材料。在使用便攜式SPA水池時用戶通常需要另外配置供用戶進出充氣水池的臺階和放置飲料、水果、手機、鑰匙、毛巾等物品的桌子、供用戶在充氣水池邊休息的座凳或椅子。現有技術的臺階、桌子、座凳或椅子一般都是金屬或者硬質塑料制成的，存在體積大、成本高、重量大且不方便攜帶和收藏而且與便攜式SPA水池的配合不夠理想，給用戶帶來諸多不便。

技術實現要素：

本實用新型的目的在于提供一種能夠配合便攜式SPA水池使用、成本低、重量輕、便于攜帶和收藏的充氣結構，其可以作為供用戶方便地進出充氣水池的臺階、放置個人物品SPA水池邊桌和可供用戶在便攜式SPA水池邊坐著休息的座凳。

本實用新型是通過下述技術方案來解決上述技術問題的：

一種用于便攜式SPA水池的充氣結構包括：頂片和底片、側壁、至少一組拉帶結構。所述頂片與所述底片上下間隔設置；所述側壁設置在所述頂片和所述底片之間，且所述側壁的上邊緣與所述頂片的外邊緣連接，所述側壁的下邊緣與所述底片的外邊緣連接，形成一個可充氣的氣室；所述拉帶結構設置在所述氣室內，連接所述頂片、所述底片和所述側壁用以限制所述氣室充氣時所述頂片、所述底片和所述側壁向外膨脹。

在一實施例中，所述側壁包括至少兩個沿長度方向伸展的第一側壁和至少兩個沿寬度方向伸展的第二側壁，所述第一側壁的長度大于所述第二側壁的長度，兩個所述第一側壁相互之間相對設置，兩個所述第二側壁相互之間相對設置。

在一實施例中，所述拉帶結構包括至少一個第一拉帶，至少一個所述第一拉帶的外邊緣分別與相對應的所述頂片、所述底片和所述側壁相連接。

在一實施例中，所述拉帶結構還包括至少一個第二拉帶，所述第二拉帶設置在所述氣室內，且至少所述第二拉帶相對的兩個邊緣分別與所述第一側壁和所述第二側壁連接。

在一實施例中，所述拉帶結構還包括至少一個第三拉帶，所述第三拉帶設置在所述氣室內，且至少所述第三拉帶相對的兩個邊緣分別與所述頂片和所述底片連接。

在一實施例中，所述第一拉帶設有開口，用于供空氣經由所述開口流通。

在一實施例中，所述第一拉帶至少部分地呈放射狀設置在所述氣室內。

在一實施例中，所述第一拉帶至少部分地呈相互平行設置地在所述氣室內。

在一實施例中，所述拉帶結構包括至少一個第三拉帶、至少一個第四拉帶，且至少所述第三拉帶的兩個邊緣與所述頂片、所述底片連接；且至少所述第四拉帶的相對的兩個邊緣與兩個相對的所述第一側壁連接。

在一實施例中，所述第三拉帶和所述第四拉帶相互交替間隔地設置所述氣室內。

在一實施例中，所述第三拉帶和所述第四拉帶的至少部分地呈放射狀設置在所述氣室內。

在一實施例中，所述第三拉帶和所述第四拉帶的至少部分相互平行地設置在所述氣室內。

在一實施例中，所述充氣結構還包括至少一個第二拉帶，所述第二拉帶設置在所述氣室內，且所述第二拉帶相對的兩個邊緣分別與對應地所述第一側壁和所述第二側壁連接。

在一實施例中，所述拉帶結構包括至少一個第五拉帶、至少一個第六拉帶，所述第五拉帶沿至少一個所述第一側壁的長度方向設置，且與相鄰的所述第一側壁、所述底片連接；所述第六拉帶沿至少一個所述第一側壁的長度方向設置，且與相鄰的所述第一側壁、所述頂片連接。

在一實施例中，所述拉帶結構還包括至少一個第二拉帶，所述第二拉帶設置在所述氣室內，且至少所述第二拉帶相對的兩個邊緣分別與對應地所述第一側壁和所述第二側壁連接。

在一實施例中，所述頂片和所述底邊呈弧形、直角C形、L形或矩形中其中之一。

在一實施例中，所述底片的面積大于所述頂片的面積。

在一實施例中，其中至少一個所述第一側壁與所述頂片的夾角大于90度小于225度，所述第一側壁與所述底片的夾角大于45度小于90度。

在一實施例中，至少一個所述第一側壁與所述頂片和所述底片垂直。

在一實施例中，所述頂片、所述底片及所述拉帶結構中的拉帶均采用熱塑性膠布制成。

在一實施例中，所述頂片、所述底片及所述拉帶結構采用的拉帶中至少一個由夾網膠布制成，所述夾網膠布包括兩層膠布和夾設在所述兩層膠布之間的網布。

在一實施例中，所述拉帶結構采用的拉帶中的一個或多個至少部分地包括網布或多個線體。

在一實施例中，所述網布或所述線體上至少部分的兩側表面分別與兩片相對的所述膠布連接為一體，所述網布和所述線體夾設在兩片相對的所述膠布之間。

在一實施例中，所述網布或所述線體上至少部分的兩側表面與U型的所述膠布連接為一體，所述網布和所述線體夾設在所述膠布之間。

在一實施例中，所述充氣結構還設置有連接件，用于兩個所述充氣結構之間相互連接，或所述充氣結構與其他物件連接。

本實用新型的積極進步效果在于：

通過在氣室中設置一組拉帶結構，所述拉帶結構連接充氣結構的頂片、底片和側壁用以在充氣結構充氣時限制所述頂片、所述底片和所述側壁向外膨脹，使充氣結構保持較好的外形。其次，通過底片大于頂片和傾斜的側壁使充氣結構具有良好的穩定性。本實用新型的充氣結構具有制造成本低廉、重量輕、放氣后體積小，使用方便、便于攜帶和收藏等優點。

附圖說明

本實用新型上述的以及其他的特征、性質和優勢將通過下面結合附圖和實施例的描述而變的更加明顯，在附圖中相同的附圖標記始終表示相同的特征，其中：

圖1為本實用新型第一實施例中用于SPA水池的充氣結構的透視圖。

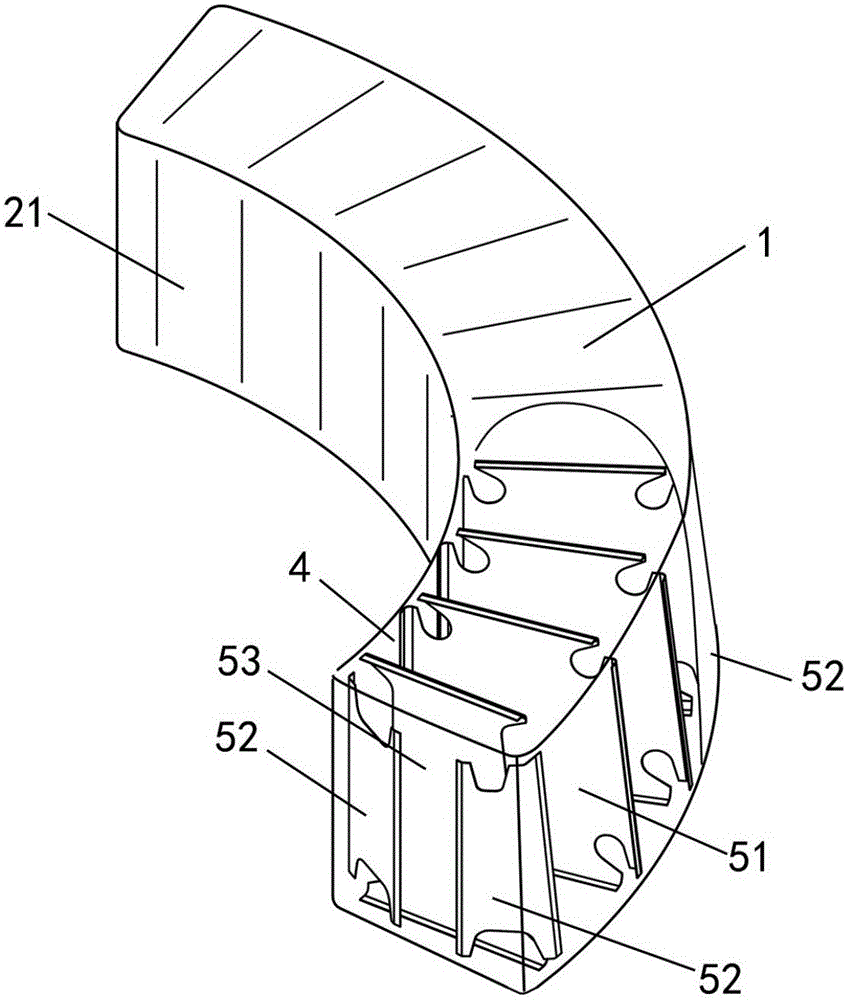

圖2為本實用新型第一實施例中用于SPA水池的充氣結構局部剖視圖。

圖3為本實用新型第一實施例中用于SPA水池的充氣結構的爆炸結構示意圖。

圖4為本實用新型第一實施例中用于SPA水池的設于充氣結構內的拉帶結構的俯視圖。

圖5為本實用新型第一實施例中用于SPA水池的充氣結構的俯視圖。

圖6為本實用新型第一實施例中用于SPA水池的充氣結構的第一拉帶的主視圖。

圖7為本實用新型第一實施例中用于SPA水池的充氣結構的第二拉帶的主視圖。

圖8為本實用新型第一實施例中用于SPA水池的充氣結構的第三拉帶的主視圖。

圖9為本實用新型第二實施例中用于SPA水池的充氣結構的透視圖。

圖10為本實用新型第二實施例中用于SPA水池的充氣結構局部剖視圖。

圖11為本實用新型第二實施例中用于SPA水池的充氣結構的爆炸結構示意圖。

圖12為本實用新型第二實施例中用于SPA水池的設于充氣結構內的拉帶結構的俯視圖。

圖13為本實用新型第二實施例中用于SPA水池的充氣結構的俯視圖。

圖14為本實用新型第二實施例中用于SPA水池的充氣結構的第二拉帶的主視圖。

圖15為本實用新型第二實施例中用于SPA水池的充氣結構的第三拉帶的主視圖。

圖16為本實用新型第二實施例中用于SPA水池的充氣結構的第四拉帶的主視圖。

圖17為本實用新型第三實施例中用于SPA水池的充氣結構的透視圖。

圖18為沿圖17中A-A線的剖面圖。

圖19為本實用新型第三實施例中用于SPA水池的充氣結構的分解視圖。

圖20為本實用新型第三實施例中用于SPA水池的充氣結構的局部剖視圖。

圖21為本實用新型第一實施例中用于SPA水池的充氣結構的應用的透視圖。

圖22為本實用新型實施例中用于SPA水池的充氣結構的為直線型外形的透視圖。

圖23為本實用新型施例中用于SPA水池的充氣結構為C型外形的透視圖。

圖24為本實用新型第三實施例中用于SPA水池的充氣結構為L型外形的透視圖。

具體實施方式

為讓本實用新型的上述目的、特征和優點能更明顯易懂，以下結合附圖對本實用新型的具體實施方式作詳細說明。

現在將詳細參考附圖描述本實用新型的實施例。現在將詳細參考本實用新型的優選實施例，其示例在附圖中示出。在任何可能的情況下，在所有附圖中將使用相同的標記來表示相同或相似的部分。此外，盡管本實用新型中所使用的術語是從公知公用的術語中選擇的，但是本實用新型說明書中所提及的一些術語可能是申請人按他或她的判斷來選擇的，其詳細含義在本文的描述的相關部分中說明。此外，要求不僅僅通過所使用的實際術語，而是還要通過每個術語所蘊含的意義來理解本實用新型。

圖1至圖8示出了本實用新型的第一實施例。如圖1、圖2和圖3所示，用于SPA水池的充氣結構包括頂片1、底片3、側壁2以及至少一組拉帶結構5。頂片1與底片3上下間隔設置。側壁2分別設置在頂片1和底片3之間，且側壁2的上邊緣201與頂片1的外邊緣100連接，側壁2的下邊緣200與底片3的外邊緣300連接，形成一個可充氣的氣室4。拉帶結構5設置在氣室4內，且連接頂片1、底片3和側壁2用以限制氣室4充氣時頂片1、底片3和側壁2向外膨脹。

如圖3所示，側壁2包括至少兩個沿長度方向伸展的第一側壁21、22和至少兩個沿寬度方向伸展的第二側壁23、24，第一側壁21、22的長度大于第二 側壁23、24的長度，第一側壁21、22相互之間相對設置，第二側壁23、24相互之間相對設置。

如圖2、圖3、圖4、圖6到圖8所示，拉帶結構5包括多個第一拉帶51，第一拉帶51的外邊緣511分別與相對應的頂片1、底片3和側壁2相連接。在長度較短的實施例中，拉帶結構5可以包括至少一個第一拉帶51。

拉帶結構5還包括至少一個第二拉帶52，第二拉帶52設置在氣室4內，第二拉帶52相對的兩個邊緣521、522分別與兩個第一側壁21、22和一個第二側壁24連接，在充氣結構的另一端，第二拉帶52相對的兩個邊緣521、522分別與兩個第一側壁21、22和一個第二側壁23連接。

拉帶結構3還包括至少一個第三拉帶53，第三拉帶53設置在氣室4內，且至少一個第三拉帶53相對的兩個邊緣531、532分別與頂片1和底片3連接。

如圖6所示，第一拉帶511在其四個角部設有開口510，用于供空氣經由開口510流通。如圖7所示，第二拉帶52在其上下側分別設置有開口520，用于供空氣經由開口520流通。如圖8所示，第三拉帶53在其左右側分別設置有開口530，用于供空氣經開口530流通。

如圖2、圖4所示，第一拉帶53至少部分地呈放射狀設置在氣室4內。整個充氣結構呈弧形。

在如圖22、23和24所示充氣結構為直線型、C型和L型外形的實施例中，第一拉帶可以至少部分地彼此平行設置在氣室內4內。

圖9至圖16示出了本實用新型的第二實施例。如圖9、圖10和圖11所示，用于SPA水池的充氣結構包括頂片1、底片3、側壁2以及至少一組拉帶結構5。頂片1與底片3上下間隔設置。側壁2分別設置在頂片1和底片3之間，且側壁2的上邊緣201與頂片1的外邊緣100連接，側壁2的下邊緣200與底片3的外邊緣300連接，形成一個可充氣的氣室4。拉帶結構5設置在氣室4內，且連接頂片1、底片3和側壁2用以限制氣室4充氣時頂片1、底片3和側壁2向外膨脹。

如圖11所示，側壁2包括至少兩個沿長度方向伸展的第一側壁21、22和至少兩個沿寬度方向伸展的第二側壁23、24，第一側壁21、22的長度大于第二側壁23、24的長度，第一側壁21、22相互之間相對設置，第二側壁23、24相互之間相對設置。

如圖10、圖11、圖12、圖14到圖16所示，拉帶結構5包括多個第三拉 帶53，第三拉帶53的兩個邊緣531，532分別與相對應的頂片1、底片3連接。在長度較短的實施例中，拉帶結構5可以包括至少一個第三拉帶53。

拉帶結構5還包括至少一個第四拉帶54，第四拉帶54設置在氣室4內，第四拉帶54的相對的兩個邊緣541、542與兩個相對的第一側壁21、22連接。

第三拉帶53和第四拉帶54相互交替間隔地設置氣室4內。

拉帶結構5還包括第二拉帶52，第二拉帶52相對的兩個邊緣521、522分別與兩個第一側壁21、22和一個第二側壁24連接，在充氣結構的另一端，第二拉帶52相對的兩個邊緣521、522分別與兩個第一側壁21、22和一個第二側壁23連接。

如圖14至圖15所示，第二拉帶52在其上下側分別設置有開口520，用于供空氣經由開口520流通。第三拉帶53在其左右側分別設置有開口530，用于供空氣經開口530流通。第四拉帶54在其上下兩側分別設置有開口540，用于供空氣經開口540流通。。

如圖9、圖12所示，第三拉帶53、第四拉帶54至少部分地呈放射狀設置在氣室4內。整個充氣結構呈弧形。

在如圖22、23和24所示充氣結構為直線型、C型和L型的實施例中，第三拉帶53、第四拉帶54至少部分地彼此平行設置在氣室內。

圖17至圖18示出了本實用新型的第三實施例，其中用于SPA水池的充氣結構包括頂片1、底片3、側壁2以及至少一組拉帶結構5。頂片1與底片3上下間隔設置。側壁2分別設置在頂片1和底片3之間。與前述實施例實質上一樣，且側壁2與頂片1連接，側壁2與底片3連接，形成一個可充氣的氣室4。拉帶結構5設置在氣室4內，連接頂片1、底片3和側壁2用以限制氣室4充氣時頂片1、底片3和側壁2向外膨脹。

如圖19所示，側壁2包括至少沿長度方向伸展的第一側壁21、22和至少兩個沿寬度方向伸展的第二側壁23、24，第一側壁21、22的長度大于第二側壁23、24的長度，第一側壁21、22相互之間相對設置，第二側壁23、24相互之間相對設置。

拉帶結構5包括至少一個第二拉帶52，第二拉帶52設置在氣室4內，且第二拉帶52相對的兩個邊緣521、522分別與對應地第一側壁21或22和第二側壁23或24連接。

拉帶結構5還包括至少一個第五拉帶55，第五拉帶55沿至少一個第一側壁21或22的長度方向設置，且與相鄰的第一側壁21或22、底片3連接。

拉帶結構5還包括至少一個第六拉帶56，第六拉帶56沿至少一個第一側壁21或22的長度方向設置，且與相鄰的第一側壁21或22、頂片1連接。

同時結合圖1至圖22，在本實用新型的實施例中，頂片1和底邊3可以呈弧形(如圖1所示)、直角C形(如圖23所示)、L形(如圖24所示)或矩形(如圖22所示)中其中之一。

如圖22所示，在本實用新型的實施例中，底片3的面積可以大于頂片1的面積。第一側壁21與頂片1的夾角θ1大于90度小于225度，第一側壁21或22與底片3的夾角θ2大于45度小于90度。另一第一側壁22與頂片1和底片3垂直。按照上述結構，使充氣結構的下部大于上部，從而具有更好的穩定性。

在前述實施例中，頂片1、底片3及拉帶結構5中的拉帶均采用熱塑性膠布制成。

在前述實施例中，片1、底片3及拉帶結構5采用的拉帶中至少一個由夾網膠布制成，夾網膠布包括兩層膠布和夾設在兩層膠布之間的網布。

在前述實施例中，拉帶結構5采用的拉帶中的一個或多個至少部分地包括網布或多個線體。網布或線體上至少部分的兩側表面分別與兩片相對的膠布連接為一體，網布和線體夾設在兩片相對的膠布之間。網布或線體上至少部分的兩側表面與U型的膠布連接為一體，網布和線體夾設在膠布之間。

如圖21所示，充氣結構7、8、9圍繞SPA水池布置，且靠近SAP水池的池壁，可以理解的是，充氣結構7、8、9之間還可以設置有連接件，用于兩個或兩個以上的充氣結構7、8、9之間相互連接，或充氣結構7、8、9與設置與SPA水池上的連接件連接。連接件可以選擇插扣、魔術扣、連接帶、連接繩、鉤件等。高度高的充氣結構7和9可以作為SPA水池的邊桌使用，高度低的充氣結構8可以作為方便用戶進出SPA水池的臺階，或作為供用戶在SPA水池外休息的座凳。

雖然以上描述了本實用新型的具體實施方式，但是本領域的技術人員應當理解，這些僅是舉例說明，本實用新型的保護范圍是由所附權利要求書限定的。本領域的技術人員在不背離本實用新型的原理和實質的前提下，可以對這些實 施方式作出多種變更或修改，但這些變更和修改均落入本實用新型的保護范圍。
