本實用新型涉及一種防火板，特別是一種可以用低廉的成本、快速制作的防火材。

背景技術：

防火板是一種具有防火性質的建筑板材，其廣泛用于室內裝潢、家具、廚房桌板、房屋外墻等領域。常見的防火板例如以氧化鎂、碳酸鎂或強化纖維等防火材料，通過不同的工藝而壓制、切割、塑型成為板材；或是將金屬板作為內層板，并在金屬板的外部覆蓋薄板而形成復合板材。

然而，上述的金屬板會消耗較高的原料成本，而將防火材料壓制、切割、塑型成為板材的過程也需消耗相當的人力和時間成本。因此，有必要提供一種新的防火板，其可以用低廉的成本和短暫的制作時間以制作。

技術實現要素：

本實用新型的主要目的在于提供一種防火板，其可以用低廉的成本和短暫的制作時間以制作。

為達成上述的目的，本實用新型提供一種防火板，包括一發泡板、一第一防火層和多個防火顆粒。發泡板包括一主體、一第一表面、一第二表面和多個孔洞，其中第一表面和第二表面位于主體上，且第二表面和第一表面為相對的兩面，多個孔洞為發泡板在制作過程中所形成的發泡孔洞，且多個孔洞位于第一表面上，第二表面上以及主體內部。第一防火層位于第一表面。多個防火顆粒位于多個孔洞。

根據本實用新型的一實施例，其中多個防火顆粒的材質與第一防火層的材質相同。

根據本實用新型的一實施例，其中發泡板的材質是聚苯乙烯(Polystyrene，PS)、聚乙烯(Polyehylene，PE)、聚氯乙烯(Polyvinylchloride，PVC)或乙烯/醋酸乙烯酯共聚物(Ethylene Vinyl Acetate，EVA)。

根據本實用新型的一實施例，其中第一防火層包括碳酸鈣或沙子。

根據本實用新型的一實施例，其中防火顆粒是借由一外部的負壓裝置從第二表面對主體抽氣，使主體內部的壓力降低，而由第一表面滲入多個孔洞所形成。

根據本實用新型的一實施例，防火板更包括一第二防火層，第二防火層位于第二表面。

根據本實用新型的一實施例，其中發泡板的厚度介于7至9厘米之間，第一防火層和第二防火層的厚度介于0.1至0.3厘米之間。

根據本實用新型的一實施例，其中防火顆粒是借由施加壓力于第一表面，使第一防火層由第一表面滲入多個孔洞所形成。

以下結合附圖和具體實施例對本實用新型進行詳細描述，但不作為對本實用新型的限定。

附圖說明

圖1為本實用新型的一實施例的防火板的制作方法的步驟流程圖。

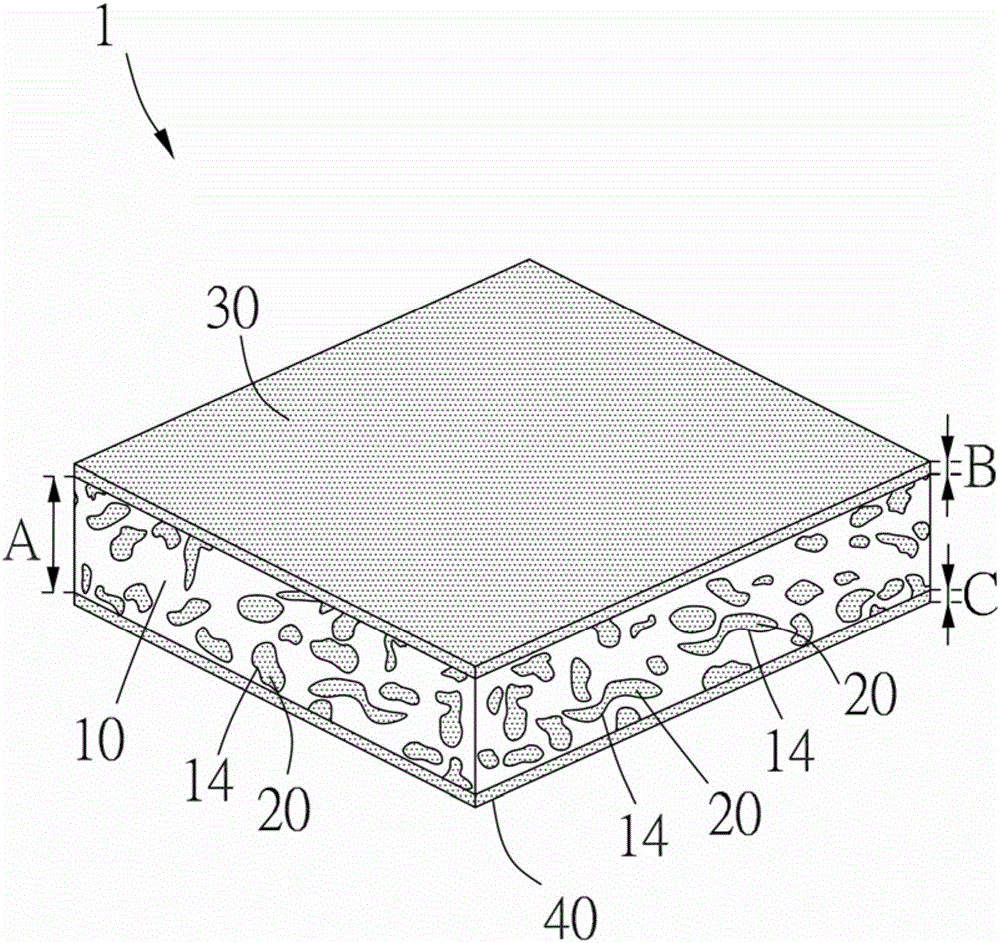

圖2為本實用新型的一實施例的防火板的示意圖。

圖3為本實用新型的一實施例的發泡板的側視圖。

圖4為本實用新型的一實施例的發泡板和第一防火層的側視圖。

圖5為本實用新型的一實施例的負壓裝置、發泡板、第一防火層和防火顆粒的側視圖。

圖6為本實用新型的一實施例的發泡板、第一防火層和第二防火層的側視圖。

其中，附圖標記：

1 防火板

10 發泡板

11 主體

12 第一表面

13 第二表面

14 孔洞

20 防火顆粒

30 第一防火層

40 第二防火層

100 負壓裝置

A 發泡板厚度

B 第一防火層厚度

C 第二防火層厚度

F 氣流

具體實施方式

為能讓本領域技術人員能更了解本實用新型的技術內容，特舉較佳具體實施例說明如下。

以下請一并參考圖1至圖6關于本實用新型的防火板。圖1為本實用新型的一實施例的防火板的制作方法的步驟流程圖；圖2為本實用新型的一實施例的防火板的示意圖；圖3為本實用新型的一實施例的發泡板的側視圖；圖4為本實用新型的一實施例的發泡板和第一防火層的側視圖；圖5為本實用新型的一實施例的負壓裝置、發泡板、第一防火層和防火顆粒的側視圖；圖6為本實用新型的一實施例的發泡板、第一防火層和第二防火層的側視圖。

在本實用新型的一實施例的中，如圖1和圖2所示。本實用新型的防火板的制作方法可用低廉的成本和短暫的制作時間，制作一防火板1。本實用新型的防火板1是一建筑用的板材，防火板1包括一發泡板10、多個防火顆粒20、一第一防火層30和一第二防火層40。

在本實用新型的一實施例之中，發泡板10的材質是發泡材料，例如聚苯乙烯(Polystyrene，PS)、聚乙烯(Polyehylene，PE)、聚氯乙烯(Polyvinylchloride，PVC)或乙烯/醋酸乙烯酯共聚物(Ethylene Vinyl Acetate，EVA)。發泡板10包括一主體11、一第一表面12、一第二表面13和多個孔洞14。第一表面12位于主體11上。第二表面13位于主體11上。第二表面13和第一表面12為相對的兩面。多個孔洞14位于第一表面12上、第二表面13上以及主體11內部；多個孔洞14為發泡板10在制作過程中所形成的發泡孔洞，因此主體11內的大部分的多個孔洞14可互相連通，也可連通至第一表面12和第二表面13。發泡板10的發泡板厚度A介于7至9厘米之間，較佳的發泡板厚度A為8厘米，但發泡板厚度A的范圍并不以此為限。然而，發泡板10的材質并不以上述為限，其亦可為其它的發泡材料。

在本實用新型的一實施例之中，多個防火顆粒20、第一防火層30、第二防火層40的材質一樣，多個防火顆粒20、第一防火層30、第二防火層40的材質包括碳酸鈣(Calcium Carbonate)、沙子和水，該材質具有防火性質，且成本低廉；但是防火顆粒20、第一防火層30、第二防火層40的材質并不以碳酸鈣、沙子和水的混合物為限，其亦可為純碳酸鈣和水，或是單純的沙子和水。多個防火顆粒20可為圓形、方形或不規則狀的顆粒，其位于多個孔洞14內；需注意的是，雖然發泡板10具有多個孔洞14，但是并非所有孔洞14皆連通至外部，仍有可能有少數封閉的孔洞并未連通至外部，因此仍有可能會有部分封閉的孔洞不會設有防火顆粒20。第一防火層30位于第一表面12。第二防火層40位于第二表面13。第一防火層30的第一防火層厚度B和第二防火層40的第二防火層厚度C皆介于0.1至0.3厘米之間，較佳的第一防火層厚度B和第二防火層厚度C為0.2厘米，但第一防火層厚度B和第二防火層厚度C的范圍并不以此為限。由于第一表面12和第二表面13被具有防火功效的第一防火層30和第二防火層40覆蓋，并且主體11內部的多個孔洞14也設有防火顆粒20，因此防火板1具有良好的防火功效。

當工作人員需使用本實用新型的防火板的制作方法，以制作防火板1時，首先，需執行步驟101：提供一發泡板，發泡板包括一主體、一第一表面、一第二表面和多個孔洞，多個孔洞為發泡板在制作過程中所形成的發泡孔洞，且多個孔洞位于第一表面上、第二表面上以及主體內部。

如圖3所示，工作人員可以將發泡材料(例如：聚苯乙烯、聚乙烯、聚氯乙烯或乙烯/醋酸乙烯酯共聚物)放入長板型的模具，讓發泡材料迅速發泡膨脹，而成為一長板狀的發泡板10。發泡板10包括一主體11、一第一表面12、一第二表面13和多個孔洞14。第一表面12位于主體11上。第二表面13位于主體11上。第二表面13和第一表面12為相對的兩面。多個孔洞14位于第一表面12上、第二表面13上以及主體11內部；多個孔洞14為發泡板10在制作過程中所形成的發泡孔洞，因此主體11內的多個孔洞14可互相連通，也可連通至第一表面12和第二表面13，但仍有可能有部分封閉的孔洞無法連接至外部。發泡板10的發泡板厚度A介于7至9厘米之間，較佳的發泡板厚度A為8厘米，但發泡板厚度A的范圍并不以此為限。由于發泡板10是以便宜的發泡材料所制成，因此發泡板10的質地輕巧、成本便宜、彈性好、具有隔音絕熱的功效。

接著，進行步驟102：涂抹一第一防火層于第一表面上，其中第一防火層為液態狀。

如圖4所示，工作人員可以混合水泥(其原料含有碳酸鈣)、沙子和水，以形成具有防火性質、液態狀的第一防火層30。接著，工作人員可以將液態狀的第一防火層30涂抹于第一表面12上。由于第一防火層30是以隨處可得的便宜原料所形成，因此第一防火層30的成本低廉。需注意的是，涂抹于第一表面12上的第一防火層30厚度建議介于0.1至0.3厘米之間，較佳的第一防火層厚度B為0.2厘米，但第一防火層厚度B的范圍并不以此為限。

接著，進行步驟103：使第一防火層由第一表面滲入多個孔洞，以形成多個防火顆粒，且多個防火顆粒位于多個孔洞。

如圖5所示，工作人員可以將一外部的負壓裝置100(例如可抽氣以降低氣壓的真空泵)，接觸第二表面13，讓負壓裝置100從第二表面13對主體11抽氣。由于發泡板10的主體11內的多個孔洞14可互相連通，且多個孔洞14可連接至第一表面12和第二表面13，因此負壓裝置100從第二表面13抽取氣流F時，會連帶著抽取主體11內部的多個孔洞14的氣體，使主體11內部的壓力降低；當主體11內部的壓力降低時，會帶動液態狀的第一防火層30由第一表面12往主體11內部流動，而使第一防火層30滲入多個孔洞14內，以形成位于多個孔洞14內的多個防火顆粒20。如此一來，可以讓防火顆粒20滲入主體11，而更進一步得提升發泡板10的防火功效。需注意的是，本實用新型雖然使用負壓裝置100，以使防火顆粒20滲入多個孔洞14內，但是讓防火顆粒20滲入多個孔洞14內的方式并不以此為限；例如，工作人員也可以對第一防火層30，朝著主體11施加壓力，讓第一防火層30漸漸由第一表面12滲透入主體11。

接著，進行步驟104：提供一第二防火層于第二表面上。

如圖2和圖6所示，工作人員可以將一第二防火層40置于第二表面13。第二防火層40的材質和第一防火層30一樣，也是由水泥(其原料含有碳酸鈣)、沙子和水的混合物所制成的液態層。因此第二防火層40也具有防火性質且成本低廉。第二防火層厚度C建議介于0.1至0.3厘米之間，較佳的第二防火層厚度C為0.2厘米，但第二防火層厚度C的范圍并不以此為限。

接著，進行步驟105：對第二防火層施加壓力。

將第二防火層40置于第二表面13之后，工作人員可以對第二防火層40，朝著主體11施加壓力，讓液態的第二防火層40漸漸由第二表面13滲透入主體11，使得第二防火層40和主體11緊密結合

最后，進行步驟106：將發泡板、第一防火層以及多個防火顆粒干燥化，以形成一防火板。

如圖2所示，在施加壓力以使第二防火層40和主體11緊密結合后，工作人員可以使用熱風機或高溫爐等具有烘干、加熱功效的機器，對發泡板10、多個防火顆粒20、液態狀的第一防火層30、第二防火層40烘干加熱，以消除發泡板10、多個防火顆粒20、液態狀的第一防火層30、第二防火層40內的水分，讓發泡板10、多個防火顆粒20、液態狀的第一防火層30、第二防火層40固化、干燥化，以達成堅硬和防火的功效。

當發泡板10、多個防火顆粒20、第一防火層30、第二防火層40固化而具有堅硬、防火功效的性質之后，即形成一防火板1。需注意的是，本實用新型的防火板1的第一表面12和第二表面13雖然分別設有第一防火層30和第二防火層40，而成為一雙面的板材；但是，工作人員也可以依照使用需求，而省略步驟104至步驟105，讓防火板1的第一表面12設有第一防火層30，而第二表面13并未設置第二防火層40，以成為一單面的板材。

借由本實用新型的設計，防火板1的兩面設有堅硬、具有防火功效的第一防火層30和第二防火層40，并且第一防火層30和第二防火層40之間也具有滲入了防火顆粒20而提升防火功效的發泡板10，因此本實用新型的防火板1的防火性能優秀。另外，本實用新型的防火板1的原料皆為價格便宜的材料，例如發泡板10的原料為發泡材料，第一防火層30和第二防火層40的原料為含有碳酸鈣的水泥、沙子和水的混合物，因此本實用新型的防火板1的材料成本低廉。最后，借由本實用新型的防火板的制作方法，可以輕松且快速得讓第一防火層30和第二防火層40與發泡板10結合，并且讓發泡板10內部滲入了防火顆粒20，因此本實用新型的防火板的制作方法也可達到節省制作時間的功效。

當然，本實用新型還可有其它多種實施例，在不背離本實用新型精神及其實質的情況下，熟悉本領域的技術人員可根據本實用新型作出各種相應的改變和變形，但這些相應的改變和變形都應屬于本實用新型權利要求的保護范圍。
