本實用新型涉及一種室內裝潢輔助設備，具體是一種室內裝潢用的墻面吸音板。

背景技術：

一般進行室內裝潢都會產生很大的噪音，這些噪音對于長時間工作的裝修工身體會造成損壞，并且也會影響到左右鄰居的正常生活，所以在裝修過程中，噪音的問題急需解決。

技術實現要素：

本實用新型的目的在于提供一種室內裝潢用的墻面吸音板，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種室內裝潢用的墻面吸音板，包括吸音裝置和固定裝置；所述吸音裝置設置有吸音板、吸音孔、擴音套、吸音棉、側板、進音口、隔音棉、水平支撐板、凸頭、插口和連接口；所述吸音板設置在吸音裝置垂直位置上；所述吸音孔有若干個，所有的吸音孔布滿在吸音板靠近墻面的的側面上；所述擴音套有若干個，每個擴音套對應設置在每個吸音孔上，擴音套處于吸音板的內部；所述吸音棉設置在吸音板前端內側壁上；所述側板有兩個，分別設置在吸音板的左右兩側且兩個側板抵觸在墻面上，兩個側板與吸音板相連通；所述進音口有兩個，分別設置在兩個側板上；所述水平支撐板設置在吸音板前端面的下側邊處；所述凸頭設置在水平支撐板的一側；所述插口設置在吸音板前端面的下側處；所述連接口設置在吸音板的上端面處，連接口的內側形狀與吸音板下端面的外側形狀相同；所述固定裝置設置有固定桿、穿孔、插桿和吸盤；所述固定桿有兩個，分別垂直設置在吸音板的左右側面上；所述穿孔有兩個，分別設置在兩個固定桿的端頭處；所述插桿有兩個，分別從兩個穿孔中穿過，插桿與吸音板的前后端面垂直；所述吸盤有兩個，分別設置在兩個插桿后側端頭處。

作為本實用新型進一步的方案：所述進音口設置為斜口。

作為本實用新型再進一步的方案：所述側板與墻面接觸端設置有隔音棉。

與現有技術相比，本實用新型的有益效果是：

本實用新型的吸音板用于放置在墻面的正前方，從而吸收在裝潢過程中墻面所傳的噪音；吸音孔便于墻面所傳來噪音進入吸音板中；擴音套用于將穿入的聲音擴展到吸音板內側各個角落，從而防止噪音反射出來；吸音棉用于吸收傳入的噪音，從而達到降低噪音的效果；側板用于減少吸音板與墻面之間的縫隙所傳出的噪音；進音口便于噪音穿入，從而進入吸音板內部；進音口設置為斜口，斜口便于所傳入的噪音反射進吸音板內部；隔音棉防止進入側板中的噪音傳回墻體內；水平支撐板用于支撐垂直放置的吸音板，防止吸音板倒塌；插口便于凸頭插入，從而便于水平支撐板進行支撐；連接口便于連接另一個吸音板，從而便于用于大面積的墻面；當放置好吸音板時，利用插桿將吸盤按壓在墻面上，從而固定住吸音板所處位置，保持其平穩；本實用新型的設計結構簡單，工作性能好，實用性強，充分展現了現代化工具的特點，發展前景十分良好。

附圖說明

圖1為室內裝潢用的墻面吸音板的結構示意圖。

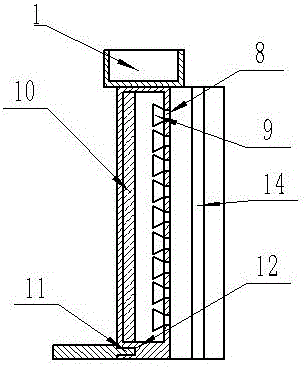

圖2為室內裝潢用的墻面吸音板剖面圖。

圖3為室內裝潢用的墻面吸音板中吸音裝置的結構示意圖。

圖中：1-連接口，2-固定桿，3-穿孔，4-插桿，5-吸音板，6-水平支撐板，7-吸盤，8-吸音孔，9-擴音套，10-吸音棉，11-凸頭，12-插口，13-側板，14-進音口，15-隔音棉。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-3，一種室內裝潢用的墻面吸音板，包括吸音裝置和固定裝置；所述吸音裝置設置有吸音板5、吸音孔8、擴音套9、吸音棉10、側板13、進音口14、隔音棉15、水平支撐板6、凸頭11、插口12和連接口1；所述吸音板5設置在吸音裝置垂直位置上，吸音板5用于放置在墻面的正前方，從而吸收在裝潢過程中墻面所傳的噪音；所述吸音孔8有若干個，所有的吸音孔8布滿在吸音板5靠近墻面的的側面上，吸音孔8便于墻面所傳來噪音進入吸音板5中；所述擴音套9有若干個，每個擴音套9對應設置在每個吸音孔8上，擴音套9處于吸音板5的內部，擴音套9用于將穿入的聲音擴展到吸音板5內側各個角落，從而防止噪音反射出來；所述吸音棉10設置在吸音板5前端內側壁上，吸音棉10用于吸收傳入的噪音，從而達到降低噪音的效果；所述側板13有兩個，分別設置在吸音板5的左右兩側且兩個側板13抵觸在墻面上，兩個側板13與吸音板5相連通，側板13用于減少吸音板5與墻面之間的縫隙所傳出的噪音；所述進音口14有兩個，分別設置在兩個側板13上，進音口14便于噪音穿入，從而進入吸音板5內部；所述進音口14設置為斜口，斜口便于所傳入的噪音反射進吸音板5內部；所述側板13與墻面接觸端設置有隔音棉15,隔音棉15防止進入側板13中的噪音傳回墻體內；所述水平支撐板6設置在吸音板5前端面的下側邊處，水平支撐板6用于支撐垂直放置的吸音板5，防止吸音板5倒塌；所述凸頭11設置在水平支撐板6的一側；所述插口12設置在吸音板5前端面的下側處，插口12便于凸頭11插入，從而便于水平支撐板6進行支撐；所述連接口1設置在吸音板5的上端面處，連接口1的內側形狀與吸音板5下端面的外側形狀相同，連接口1便于連接另一個吸音板5，從而便于用于大面積的墻面；所述固定裝置設置有固定桿2、穿孔3、插桿4和吸盤7；所述固定桿2有兩個，分別垂直設置在吸音板5的左右側面上；所述穿孔3有兩個，分別設置在兩個固定桿2的端頭處；所述插桿4有兩個，分別從兩個穿孔3中穿過，插桿4與吸音板5的前后端面垂直；所述吸盤7有兩個，分別設置在兩個插桿4后側端頭處，當放置好吸音板5時，利用插桿4將吸盤7按壓在墻面上，從而固定住吸音板5所處位置，保持其平穩。

上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下做出各種變化。
