本實用新型涉及戶外用品，特別是一種前沿角度調節桿。

背景技術：

隨著生活越來越豐富，很多家中或者戶外都會涉及到帳篷的存在，帳篷也慢慢成為生活中不可缺少的一部分，在曲臂式帳篷類型中，因為帳篷的高度比較高且高度不一，這樣情況下我們往往會需要可以使曲臂式帳篷伸展開來的調節桿，調節可以讓我們輕松解決高度問題。

技術實現要素：

為解決上述問題，本實用新型的目的是提供一種結構簡單、安全可靠，實用又方便的前沿角度調節桿。

為實現上述目的，本實用新型的技術方案：一種前沿角度調節桿，包括第一手把套、第二手把套、第一調節、第二調節鉤、調節桿，所述的調節桿有兩處90度直角折彎，且折彎處進行了圓角處理，根據折彎情況調節桿大致可分為三段，第一段最長，第二段其次，第三段最短，第一段與第二段垂直，第三段與第一段反向垂直于第二段，所述的第一手把套外形呈空心管，有一定壁厚，且外層設有多條紋路，第一手把套位于調節桿的第一段，第一手把套與第一段之間留有一定空隙，所述的第二手把套外形亦呈空心管且一端封閉，另一端開口，具有一定壁厚，且外層設有多條紋路，第二手把套位于調節桿的第三段，第二手把套與第三段之間為緊密配合，所述的第一調節鉤和第二調節鉤外形呈圓弧狀，位于調節桿的首端，第一調節鉤的一端設計為球狀凸塊，中間部位設有一處凸塊，第二調節鉤的一端設計圓潤，且中間部分設有兩處凸塊，所述的第一調節鉤位于第二調節鉤的上方。

本實用新型采用了上述技術方案提供一種前沿角度調節桿，彌補了現有技術的不足，其特點：結構簡單，壽命長，質量安全可靠放心。

附圖說明

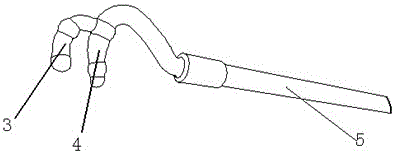

圖1為該實用新型的結構示意圖。

圖2為該實用新型的局部結構示意圖。

圖3位該實用新型的連接示意圖。

具體實施方式

如圖1、2、3所示，一種前沿角度調節桿，包括第一手把套1、第二手把套2、第一調節3、第二調節鉤4、調節桿5，所述的調節桿5有兩處90度直角折彎，且折彎處進行了圓角處理，根據折彎情況調節桿5大致可分為三段，第一段5-1最長，第二段5-2其次，第三段5-3最短，第一段5-1與第二段5-2垂直，第三段5-3與第一段5-1反向垂直于第二段5-2，所述的第一手把套1外形呈空心管，有一定壁厚，且外層設有多條紋路，第一手把套1位于調節桿5的第一段5-1，第一手把套1與第一段5-1之間留有一定空隙，所述的第二手把套2外形亦呈空心管且一端封閉，另一端開口，具有一定壁厚，且外層設有多條紋路，第二手把套2位于調節桿5的第三段5-3，第二手把套2與第三段5-3之間為緊密配合，所述的第一調節鉤3和第二調節鉤4外形呈圓弧狀，位于調節桿5的首端，第一調節鉤3的一端設計為球狀凸塊，中間部位設有一處凸塊，第二調節鉤4的一端設計圓潤，且中間部分設有兩處凸塊，所述的第一調節鉤3位于第二調節鉤4的上方。

實際工作時，將第一調節鉤3穿過帳篷上的調節環，第一調節鉤3上中間設有一處凸塊和設計在最前端的球狀凸塊，使用時將調節環放置在第一調節鉤上3設的兩處凸塊中間，這樣可以更好將第一調節鉤3固定在調節環中，在快速旋轉時調節桿不容易脫離，第一調節鉤3放置完畢后，一手握住第一手把套1，將第一手把套1作為固定點，另一手握住第二手把套2，繞著固定點作360度周轉運動，帶動調節桿5工作，直到帳篷伸展到理想位置為止，第一手把套1與調節桿5上的第一段之間留有一定空隙，所以第一手把套1可以根據人們不同需要作調整，第二調節鉤4在使用中起到備用效果，若第一調節鉤1在長期使用中受損，可以使用第二調節鉤4，這樣大大提高了使用率。

本文中所描述的具體實施例僅僅是對本實用新型作舉例說明。本實用新型所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似的方法替代，但并不會偏離本實用新型的精神或者超越所附權利要求書所定義的范圍。
