本實用新型具體涉及一種預置隔斷墻安裝結構，屬于建筑預置墻安裝結構技術領域。

背景技術：

現有的隔斷墻，結構簡單，在安裝過程中往往找不到安裝支點，給隔斷墻的安裝帶來較大的麻煩，且由于現有的隔斷墻，由于板材普通，使得其隔音效果較差，現有的隔斷墻，大都需要一直，為一體結構，在運輸過程中移動不便，安裝大都使用混凝土澆筑或者焊接，拆卸不便，因此，我們提出一種預置隔斷墻安裝結構。

技術實現要素：

本實用新型要解決的技術問題克服現有的缺陷，提供一種預置隔斷墻安裝結構，通過設置L型預制鋼板，配合固定螺栓、預制螺釘和預制螺栓將鋼柱、墻板和弓形墻板連成一個整體，避免在安裝時墻體沒有支點的麻煩，整個結構的連接方式均為螺紋連接，安裝拆卸方便，且在弓形墻板和墻板內部設置了蜂窩板，減輕墻體質量的同時，起到隔音保溫的作用，在弓形墻板和墻板外側設置結構板，外形美觀，省去裝修的麻煩，可以有效解決背景技術中的問題。

為了解決上述技術問題，本實用新型提供了如下的技術方案：

本實用新型提供一種預置隔斷墻安裝結構，包括鋼柱、弓形墻板和墻板，所述鋼柱一側設有L型預制鋼板，所述鋼柱與L型預制鋼板連接處內側設有固定鋼板，所述固定鋼板上設有帶有螺紋的連接孔，所述L型預制鋼板上設有固定螺栓貫穿連接連接孔，所述弓形墻板兩端分別設有連接槽和預留槽，所述弓形墻板和墻板之間通過預制螺釘固定連接，所述連接槽一側與L型預制鋼板通過預制螺栓固定連接，所述弓形墻板和墻板之間設有蜂窩板，所述蜂窩板通過設置于弓形墻板和墻板內側的固定件固定，由預制長螺栓貫穿連接，所述弓形墻板和墻板外側設有結構板，由固定螺釘固定連接。

作為本實用新型的一種優選技術方案，所述L型預制鋼板與設置于弓形墻板兩端的連接槽重合，所述固定螺栓的安裝位置與預留槽重合。

作為本實用新型的一種優選技術方案，所述固定螺栓與連接孔的連接方式為螺紋連接。

作為本實用新型的一種優選技術方案，所述L型預制鋼板的寬度與弓形墻板和墻板安裝后的寬度相同。

作為本實用新型的一種優選技術方案，所述結構板同時包裹L型預制鋼板、弓形墻板和墻板。

本實用新型所達到的有益效果是：一種預置隔斷墻安裝結構，通過設置L型預制鋼板，配合固定螺栓、預制螺釘和預制螺栓將鋼柱、墻板和弓形墻板連成一個整體，避免在安裝時墻體沒有支點的麻煩，整個結構的連接方式均為螺紋連接，安裝拆卸方便，且在弓形墻板和墻板內部設置了蜂窩板，減輕墻體質量的同時，起到隔音保溫的作用，在弓形墻板和墻板外側設置結構板，外形美觀，省去裝修的麻煩。

附圖說明

附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。

在附圖中：

圖1是本實用新型實施例所述的一種預置隔斷墻安裝結構整體結構示意圖；

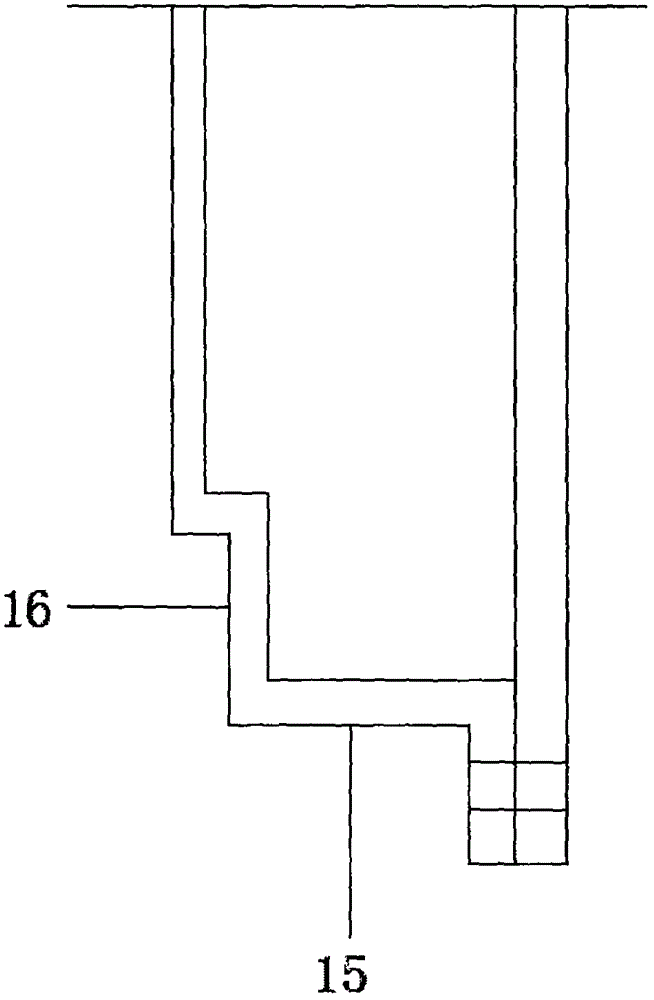

圖2是本實用新型實施例所述的一種預置隔斷墻弓形墻板和墻板連接結構示意圖；

圖中標號：1、鋼柱；2、弓形墻板；3、墻板；4、蜂窩板；5、固定鋼板；6、L型預制鋼板；7、固定件；8、結構板；9、預制長螺栓；10、預制螺栓；11、連接孔；12、固定螺栓；13、固定螺釘；14、預制螺釘；15、預留槽；16、連接槽。

具體實施方式

以下結合附圖對本實用新型的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本實用新型，并不用于限定本實用新型。

實施例：請參閱圖1-2，本實用新型一種預置隔斷墻安裝結構，包括鋼柱1、弓形墻板2和墻板3，所述鋼柱1一側設有L型預制鋼板6，所述鋼柱1與L型預制鋼板6連接處內側設有固定鋼板5，所述固定鋼板5上設有帶有螺紋的連接孔11，所述L型預制鋼板6上設有固定螺栓12貫穿連接連接孔11，所述弓形墻板2兩端分別設有連接槽16和預留槽15，所述弓形墻板2和墻板3之間通過預制螺釘14固定連接，所述連接槽16一側與L型預制鋼板6通過預制螺栓10固定連接，所述弓形墻板2和墻板3之間設有蜂窩板4，所述蜂窩板4通過設置于弓形墻板2和墻板3內側的固定件7固定，由預制長螺栓9貫穿連接，所述弓形墻板2和墻板3外側設有結構板8，由固定螺釘13固定連接。

所述L型預制鋼板6與設置于弓形墻板2兩端的連接槽16重合，所述固定螺栓12的安裝位置與預留槽15重合，所述固定螺栓12與連接孔11的連接方式為螺紋連接，所述L型預制鋼板6的寬度與弓形墻板2和墻板3安裝后的寬度相同，所述結構板8同時包裹L型預制鋼板6、弓形墻板2和墻板3。

需要說明的是，本實用新型為一種預置隔斷墻安裝結構，工作時，通過設置L型預制鋼板，配合固定螺栓、預制螺釘和預制螺栓將鋼柱、墻板和弓形墻板連成一個整體，避免在安裝時墻體沒有支點的麻煩，整個結構的連接方式均為螺紋連接，安裝拆卸方便，且在弓形墻板和墻板內部設置了蜂窩板，減輕墻體質量的同時，起到隔音保溫的作用，在弓形墻板和墻板外側設置結構板，外形美觀，省去裝修的麻煩，適合推廣使用。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
