本實用新型涉及玻璃裁切裝置技術領域，具體為一種圓形玻璃裁切裝置。

背景技術：

玻璃是由二氧化硅和其他化學物質熔融在一起形成的（主要生產原料為：純堿、石灰石、石英）。在熔融時形成連續網絡結構，冷卻過程中粘度逐漸增大并硬化致使其結晶的硅酸鹽類非金屬材料。普通玻璃的化學組成是Na2SiO3、CaSiO3、SiO2或Na2O·CaO·6SiO2等，主要成分是硅酸鹽復鹽，是一種無規則結構的非晶態固體。廣泛應用于建筑物，用來隔風透光，屬于混合物。現有技術中的玻璃裁切裝置裁切精度不夠，且用于圓形玻璃的裁切裝置在實現圓形玻璃的裁切過程中較為困難。

技術實現要素：

本實用新型的目的在于提供一種圓形玻璃裁切裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種圓形玻璃裁切裝置，包括裁切裝置殼體，所述裁切裝置殼體上安裝有控制面板，裁切裝置殼體上端面還設有圓形玻璃切割平臺，所述圓形玻璃切割平臺的中部安裝有第一電機，第一電機電連接控制面板，所述第一電機上傳動固定有連接桿的一端，所述連接桿的另一端上設有切割組件，所述切割組件包括固定于連接桿上的第二電機，第二電機電連接控制面板，且第二電機上傳動連接有安裝座，所述安裝座的上端固定設有玻璃鉆刀；

所述圓形玻璃切割平臺的上端面安裝有玻璃夾具，其中玻璃夾具包括固定于圓形玻璃切割平臺上的安裝腔，所述安裝腔的內腔中對稱卡接有兩根橫桿的一端，橫桿的另一端上固定設有玻璃夾板，兩個玻璃夾板通過電動伸縮桿連接，所述電動伸縮桿電連接控制面板。

優選的，所述圓形玻璃切割平臺呈圓環狀，玻璃夾具關于圓形玻璃切割平臺的圓心呈圓環狀設置。

優選的，所述第一電機位于圓形玻璃切割平臺的圓心處，玻璃鉆刀的運動軌跡為圓形，該圓形運動軌跡的半徑小于圓形玻璃切割平臺的內徑。

優選的，所述安裝腔的內腔中開有滑槽，滑槽內滑動卡接有滑塊的一端，滑塊的另一端與橫桿相互固定。

優選的，兩個所述玻璃夾板相接觸的一端面上均固定粘接有橡膠墊，所述橡膠墊呈波浪形結構。

與現有技術相比，本實用新型的有益效果是：通過加入切割組件，使得通過第一電機帶動切割組件進行旋轉的時候，切割組件上的玻璃鉆刀能對玻璃進行裁切，達到對玻璃進行圓形形狀的切割的效果；通過設置玻璃夾具，使得在電動伸縮桿的伸縮下，兩組玻璃夾板之間相互靠近，從而對玻璃進行夾緊，波浪狀的橡膠墊使得玻璃的夾緊更加穩固，也使得玻璃不會從玻璃夾具上滑落。該圓形玻璃裁切裝置在裁切的過程中較為便捷，且玻璃夾具對玻璃能進行較為穩固的夾緊，操作簡單，較為智能化，降低人力物力的耗費，達到高效且精確切割的效果。

附圖說明

圖1為本實用新型結構示意圖；

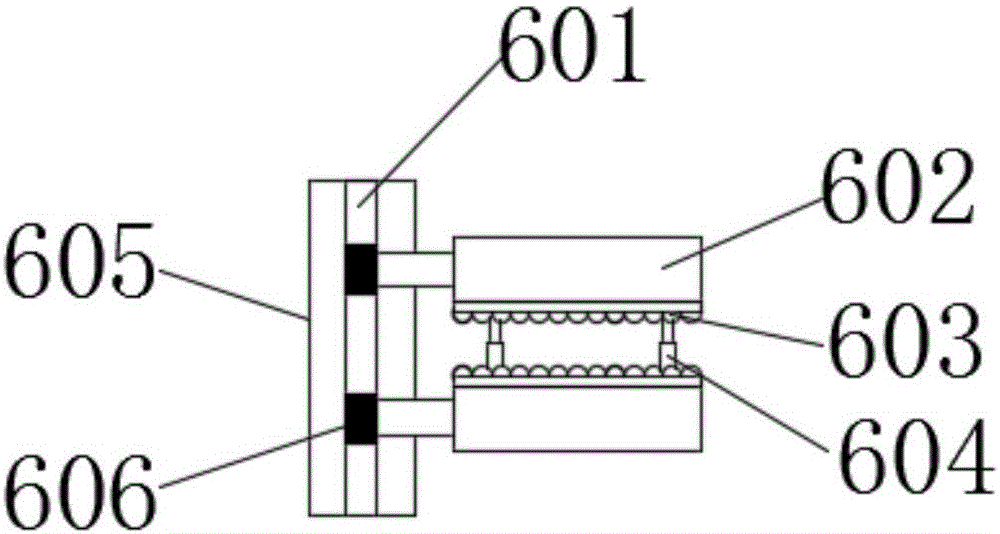

圖2為玻璃夾具結構示意圖；

圖3為切割組件結構示意圖。

圖中：裁切裝置殼體1，控制面板2，圓形玻璃切割平臺3，第一電機4，切割組件5，玻璃鉆刀501，安裝座502，第二電機503，玻璃夾具6，滑槽601，玻璃夾板602，橡膠墊603，電動伸縮桿604，安裝腔605，滑塊606。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描，顯然，描的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下獲得的有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供一種技術方案：一種圓形玻璃裁切裝置，包括裁切裝置殼體1，裁切裝置殼體1上安裝有控制面板2，裁切裝置殼體1上端面還設有圓形玻璃切割平臺3，圓形玻璃切割平臺3的中部安裝有第一電機4，第一電機4電連接控制面板2，第一電機4位于圓形玻璃切割平臺3的圓心處，第一電機4上傳動固定有連接桿的一端，連接桿的另一端上設有切割組件5。

切割組件5包括固定于連接桿上的第二電機503，第二電機503電連接控制面板2，且第二電機503上傳動連接有安裝座502，安裝座502的上端固定設有玻璃鉆刀501，玻璃鉆刀501的運動軌跡為圓形，該圓形運動軌跡的半徑小于圓形玻璃切割平臺3的內徑，通過加入切割組件5，使得通過第一電機4帶動切割組件5進行旋轉的時候，切割組件5上的玻璃鉆刀501能對玻璃進行裁切，達到對玻璃進行圓形形狀的切割的效果。

圓形玻璃切割平臺3的上端面安裝有玻璃夾具6，圓形玻璃切割平臺3呈圓環狀，玻璃夾具6關于圓形玻璃切割平臺3的圓心呈圓環狀設置。其中玻璃夾具6包括固定于圓形玻璃切割平臺3上的安裝腔605，安裝腔605的內腔中對稱卡接有兩根橫桿的一端，橫桿的另一端上固定設有玻璃夾板602，兩個玻璃夾板602相接觸的一端面上均固定粘接有橡膠墊603，橡膠墊603呈波浪形結構，通過設置玻璃夾具6，使得在電動伸縮桿604的伸縮下，兩組玻璃夾板602之間相互靠近，從而對玻璃進行夾緊，波浪狀的橡膠墊603使得玻璃的夾緊更加穩固，也使得玻璃不會從玻璃夾具6上滑落。

兩個玻璃夾板602通過電動伸縮桿604連接，電動伸縮桿604電連接控制面板2，安裝腔605的內腔中開有滑槽601，滑槽601內滑動卡接有滑塊606的一端，滑塊606的另一端與橫桿相互固定。該圓形玻璃裁切裝置在裁切的過程中較為便捷，且玻璃夾具6對玻璃能進行較為穩固的夾緊，操作簡單，較為智能化，降低人力物力的耗費，達到高效且精確切割的效果。

盡管已經示出和描了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由附權利要求及其等同物限定。
