本實用新型涉及一種玻璃加工領域，特別涉及用于自動玻璃鉆孔機的脈沖式控制裝置。

背景技術：

目前，自動玻璃鉆孔機的鉆孔方式是由高速旋轉中的鉆頭通過氣缸和機械傳動附件齒輪齒條帶動，進行升降運動對玻璃進行磨削鉆孔，由于玻璃鉆頭是由金剛石制成的中空鉆頭，在鉆孔時必須有水進行冷卻，水從鉆頭轉軸(轉軸為中空)進入，對鉆頭進行冷卻(主要是對鉆頭端面進行冷卻)，當鉆頭磨削玻璃時，磨削下來的玻璃粉末同水混合成泥漿水和玻璃芯，泥漿水和玻璃芯會對水進入端面起阻礙作用，影響鉆頭端面冷卻，鉆頭進入玻璃越深，水流阻礙越大，加工時，由于鉆頭得不到充分的水進行冷卻，鉆頭會產生高溫，經常損壞玻璃和鉆頭，甚至使鉆頭發紅，玻璃脹裂，鉆孔速度減慢等。

技術實現要素：

本實用新型解決的技術問題是提供一種提高玻璃成品率、保證玻璃孔質量及鉆頭使用壽命，提高鉆孔速度的用于自動玻璃鉆孔機的脈沖式控制裝置。

本實用新型解決其技術問題所采用的技術方案是：用于自動玻璃鉆孔機的脈沖式控制裝置，包括包括轉軸，轉軸上方設置有皮帶輪，所述轉軸的一端連接玻璃鉆頭，轉軸的另一端連接水接頭，所述轉軸為中空，轉軸外側套設有驅動轉軸上下運動的升降套，升降套上安裝有驅動升降套上下運動的驅動機構。

進一步的是：所述驅動機構包括安裝在機架上的伺服電機，伺服電機連接有伺服驅動器，伺服電機前端連接有電機座的一端，電機座的另一端連接有軸承座，軸承座尾部設置有軸承蓋，伺服電機的輸出軸通過聯軸器與蝸桿的連接，蝸桿通過軸承固定在軸承座和軸承蓋里，還包括蝸輪，蝸輪與蝸桿嚙合，還包括橫軸和齒輪，蝸輪套設在橫軸一端，齒輪安裝在橫軸另一端，升降套上設置有齒條，齒輪與齒條嚙合。

進一步的是：伺服電機、電機座、軸承座、軸承蓋、聯軸器、蝸桿、蝸輪、軸承、橫軸、齒輪、升降套、轉軸、皮帶輪、玻璃鉆頭、水接頭組成的裝置有兩套，兩套裝置安裝在機架上成鏡面對稱。

本實用新型的有益效果是：本實用新型的用于自動玻璃鉆孔機的脈沖式控制裝置，使伺服電機正反旋轉式脈沖運動，帶動蝸輪蝸桿轉動從而使玻璃鉆頭實現升降式往復運動，使玻璃磨削過程中冷卻水能把泥漿水從玻璃鉆頭的中心處排出，同時冷卻水使玻璃鉆頭的端面冷卻，使玻璃鉆頭的端面不再發熱，大大提高了玻璃成品率，確保玻璃鉆孔質量，大大提高了玻璃鉆頭的使用壽命，使玻璃鉆孔速度提高了30％，大大提高了生產效率。

附圖說明

圖1為用于自動玻璃鉆孔機的脈沖式控制裝置的示意圖。

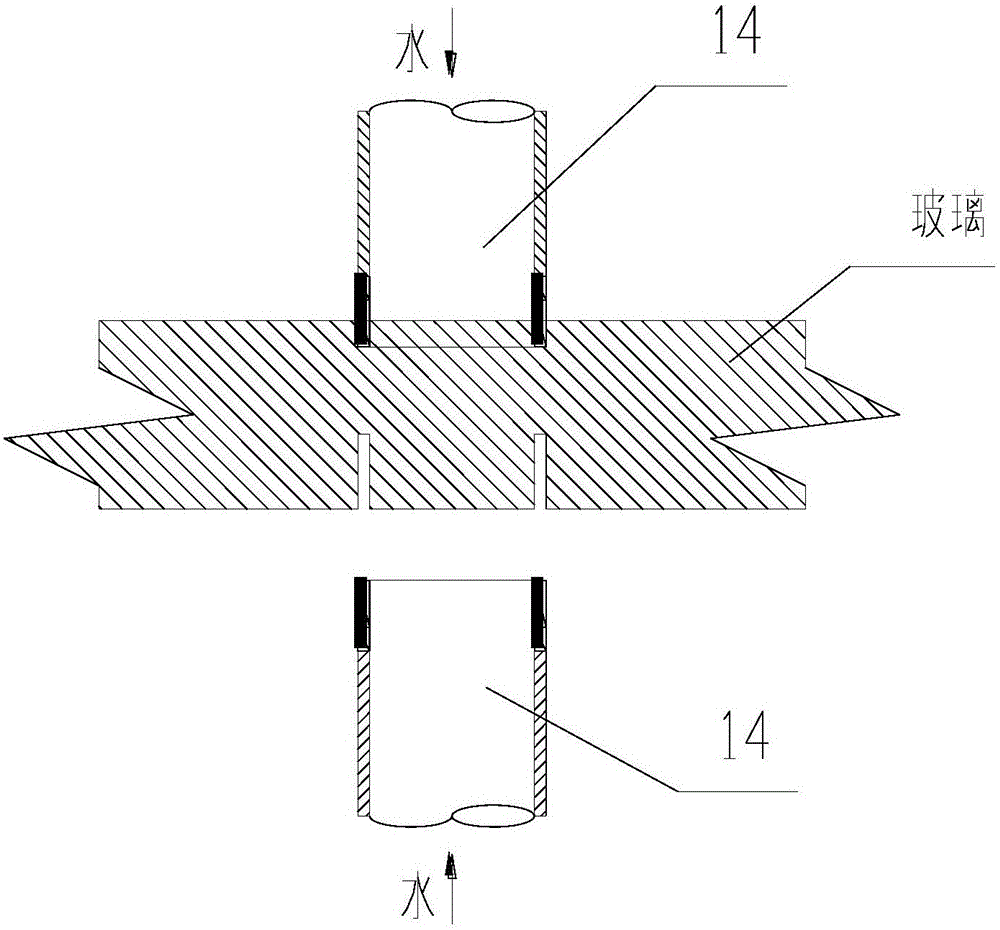

圖2為本實用新型中玻璃鉆頭在進行玻璃鉆孔作業時的應用圖。

圖中標記為：伺服電機1、聯軸器2、電機座3、軸承座4、蝸桿5、蝸輪6、軸承蓋7、軸承8、水接頭9、皮帶輪10、升降套11、橫軸12、轉軸13、玻璃鉆頭14。

具體實施方式

下面結合附圖和具體實施方式對本實用新型進一步說明。

如圖1至圖2所示的用于自動玻璃鉆孔機的脈沖式控制裝置，包括包括轉軸13，轉軸13上方設置有皮帶輪10，所述轉軸13的一端連接玻璃鉆頭14，轉軸13的另一端連接水接頭9，所述轉軸為中空，轉軸外側套設有驅動轉軸上下運動的升降套，升降套上安裝有驅動升降套上下運動的驅動機構，工作時，玻璃鉆頭14及轉軸13由外接動力源驅動皮帶輪10提供轉動動力，此時玻璃鉆頭14內部已產生玻璃芯和泥漿水，在磨削過程中由水接頭9通過軟管連接外部供水系統，在加工時通過水源冷卻，由于驅動機構的驅動使得處在上下運動的過程中，當玻璃鉆頭向下運動時，玻璃鉆頭14的轉動對玻璃進行磨削，在玻璃鉆頭14的提升過程中，水通過玻璃鉆頭14的管壁和玻璃芯之間的間隙溢出鉆頭，溢出的同時帶走泥漿水，同時冷卻水使玻璃鉆頭14的端面冷卻，使玻璃鉆頭14的端面不再發熱，本實用新型的用于自動玻璃鉆孔機的脈沖式控制裝置，玻璃鉆頭14實現升降式往復運動，使玻璃磨削過程中冷卻水能把泥漿水從玻璃鉆頭14的中心處排出，同時冷卻水使玻璃鉆頭14的端面冷卻，使玻璃鉆頭14的端面不再發熱，大大提高了玻璃成品率，確保玻璃鉆孔質量，大大提高了玻璃鉆頭14的使用壽命，使玻璃鉆孔速度提高了30％，大大提高了生產效率。

此外，所述驅動機構包括安裝在機架上的伺服電機1，伺服電機1連接有伺服驅動器，伺服電機1前端連接有電機座3的一端，電機座3的另一端連接有軸承座4，軸承座4尾部設置有軸承蓋7，伺服電機1的輸出軸通過聯軸器2與蝸桿5的連接，蝸桿5通過軸承8固定在軸承座4和軸承蓋7里，還包括蝸輪6，蝸輪6與蝸桿5嚙合，還包括橫軸12和齒輪，蝸輪6套設在橫軸12的一端，齒輪安裝在橫軸的另一端，升降套11上設置有齒條，齒輪與齒條嚙合，當工作時，伺服驅動器控制伺服電機1正反轉動，伺服電機1帶動蝸桿5蝸輪6轉動，由于蝸輪6套設在橫軸12上，橫軸12通過齒輪與升降套11嚙合，因此通過橫軸12和齒輪提供的主驅動力使升降套11上下運動，當伺服電機1進行正向轉動時，蝸輪6蝸桿5反向轉動，通過橫軸12和齒輪提供的主驅動力使升降套11向下運動，實現玻璃鉆頭14下降。當伺服電機1進行反向轉動時，蝸輪6蝸桿5反向轉動，通過橫軸12和齒輪提供的主驅動力使升降套11向上運動，實現玻璃鉆頭14提升，伺服電機1不斷正反轉動使得玻璃鉆頭14不斷上下運動由此實現了脈沖式往復運動，直至玻璃被鉆穿。

此外，上述所述的伺服電機1、電機座3、軸承座4、聯軸器2、蝸桿5、蝸輪6、軸承8、橫軸12、齒輪、升降套11、轉軸13、皮帶輪10、玻璃鉆頭14、水接頭9組成的裝置有兩套，兩套裝置安裝在機架上成鏡面對稱，由此可實現在玻璃鉆孔時，先下方的玻璃鉆頭14鉆孔，后上方的玻璃鉆頭14鉆孔，既保證了鉆孔質量，又減少了鉆孔時間，大大提高了生產效率。

以上所述的具體實施例，對本實用新型的目的、技術方案和有益效果進行了進一步詳細說明，所應理解的是，以上所述僅為本實用新型的具體實施例而已，并不用于限制本實用新型，凡在本實用新型的精神和原則之內，所做的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
